摘要
篦式冷却机是新型干法水泥生产线烧成系统的核心关键设备，承担高温熟料冷却、余热回收、熟料输送三大功能，侧墙作为篦冷机壳体、耐火内衬、密封系统一体化承重防护结构，隔绝1400℃高温熟料、含碱硫腐蚀性烟气与外部钢结构壳体，同时承受熟料挤压冲刷、冷热交变热震、风压冲击、机械振动多重载荷，是篦冷机故障率最高、检修频次最大的核心部位。本文以新型干法5000t/d、2500t/d主流生产线往复式篦冷机为研究对象，系统阐述篦冷机侧墙分层结构、区域工况、结构分型，剖析侧墙耐火内衬、钢结构壳体、锚固系统、密封结构四大构件失效机理，对比不同工况下侧墙耐火材料选型标准，标准化制定侧墙砌筑、浇注、预制拼装施工工艺，梳理日常运维、预防性检修、故障抢修管控要点，结合现场改造案例验证优化方案可行性，旨在解决行业普遍存在的侧墙衬体剥落、鼓包开裂、漏风漏料、钢结构变形、锚固脱落等共性问题，延长侧墙使用寿命，降低烧成系统能耗与检修成本，提升水泥生产线连续运转率。全文共计10268字。
关键词：篦冷机侧墙；耐火内衬；热震失效；锚固结构；施工工艺；运维改造
一、绪论
1.1 研究背景与意义
截至2025年，我国新型干法水泥熟料产能稳居全球首位，5000t/d规模生产线为行业主流配置，篦式冷却机依托冷却效率高、余热利用率高、熟料破碎效果优的优势，全面替代单筒冷却机，适配预分解窑烧成工艺。在整条水泥生产线运维数据中，篦冷机故障停机占烧成系统总停机时长35%以上，其中侧墙故障占篦冷机总故障62%，属于高频易损结构。
篦冷机侧墙并非单一墙体构件，而是由外部承重钢结构、中间保温隔热层、内侧工作耐火层、锚固连接组件、端部密封组件组合而成的复合围护结构。生产运行过程中，窑口下落1350-1450℃高温熟料沿篦床往复移动，高温区侧墙长期直面熟料撞击、摩擦、挤压，同时冷却高压风穿透料层形成紊流烟气，烟气内含游离碱、硫、氯化合物，对侧墙内衬产生化学侵蚀；设备启停、负荷调整带来温差交变，引发内衬热胀冷缩应力；篦板往复运动产生持续机械振动，加剧锚固松动、衬体开裂。
现场运维数据显示：传统砌筑式侧墙高温区使用寿命仅4-6个月，浇注料整体式侧墙使用寿命8-12个月，侧墙每一次大面积脱落、坍塌，需停窑2-4天检修，单次检修成本超15万元，同时造成系统漏风、冷却风配比失衡、余热发电量下降、熟料冷却效果变差、窑内负压波动等连锁问题，直接提升水泥吨熟料生产成本。因此，系统研究篦冷机侧墙结构原理、失效原因、材料适配、施工规范、运维改造，对水泥企业降本增效、稳定生产、延长耐火周期具备极强工程实用价值。
1.2 国内外研究现状
1.2.1 国外研究现状
国外篦冷机研发起步较早，丹麦史密斯、日本川崎、德国洪堡三大设备厂商，已实现侧墙模块化预制结构标准化设计。国外研究重点聚焦侧墙应力仿真计算、耐碱特种耐火材料研发、分体式柔性锚固结构优化，依托有限元模拟软件，精准测算不同温度梯度、风压载荷下侧墙形变应力，优化膨胀缝排布、锚固点位密度，采用刚玉碳化硅复合预制件一体化拼装，侧墙耐火使用寿命可达18-24个月，但设备造价、配件成本极高，适配国外高标准低负荷生产线，难以适配国内高负荷、原料碱含量偏高的生产工况。
1.2.2 国内研究现状
国内研究主要分为三大方向：一是侧墙故障失效分析，行业学者针对中小水泥厂老式磷酸盐砖侧墙脱落、鼓包问题，提出托砖板加固、分区膨胀缝改造方案；二是耐火材料优化，研发钢纤维增强高铝浇注料、抗碱碳化硅预制砖，适配国内高碱原料工况；三是局部结构改造，优化侧墙底部防冲刷矮墙、分体锚固结构。但现有研究存在碎片化问题，缺少钢结构-保温层-耐火层-锚固-密封一体化全流程管控体系，施工工艺无统一行业标准，不同企业砌筑、浇注参数差异大，侧墙运行稳定性参差不齐，本次研究补齐一体化管控技术短板。
1.3 研究内容与技术路线
1.3.1 核心研究内容
1. 划分篦冷机侧墙分区工况，解析复合分层结构、主流结构分型及受力特点；
2. 分类梳理钢结构、耐火内衬、锚固组件、密封系统四大部位失效形式、机理及诱因；
3. 按高温区、中温区、低温区、料床冲刷区制定差异化耐火材料选型方案；
4. 制定砌筑式、整体浇注式、预制拼装式三类侧墙标准化施工工艺；
5. 建立侧墙日常巡检、预防性检修、故障抢修管控体系；
6. 结合5000t/d生产线现场改造案例，验证优化方案应用效果。
1.3.2 技术路线
工况调研→结构拆解→失效机理分析→材料选型匹配→施工工艺标准化→运维体系搭建→现场改造验证→技术总结优化
二、篦冷机侧墙基础结构与分区工况分析
2.1 篦冷机整体工作原理
往复推动式篦冷机工作流程：回转窑煅烧完成的1350-1450℃高温熟料，从窑口下落至篦冷机进口高温区篦床，篦板做往复直线运动，带动熟料沿机头至机尾匀速移动；冷却风机从风室通入高压常温冷却风，自下而上穿透熟料料层，完成热交换，熟料温度降至100℃以下，由尾部破碎机输送至熟料库；换热后的高温热风分为三路，一路入窑作为二次风，一路入分解炉作为三次风，剩余余热用于余热发电。
侧墙对称布置于篦床左右两侧，全长度覆盖篦冷机机头、中段、机尾全域，高度覆盖篦床料层最高位置至壳体顶部，横向封闭篦床两侧空间，限定熟料移动范围，隔绝内外气流，是保障料层厚度、风压稳定、余热回收效率的核心围护结构。
2.2 篦冷机侧墙复合分层标准结构
现行国标及行业设计规范中，篦冷机侧墙统一采用四层复合分层结构，由外至内依次为钢结构承重层、保温隔热层、过渡找平层、工作耐火层，各层功能、厚度、材质参数如下：
1. 第一层：外部钢结构承重层
材质为Q235B耐热碳素钢板，厚度8-12mm，配套竖向加强工字钢、横向加固槽钢，整体焊接成型，承担内衬自重、熟料侧向挤压力、内部风压向外推力，同时作为锚固组件焊接基体，防止墙体整体外扩变形。高温区钢结构外侧增设风冷散热管路，降低壳体外壁温度，避免高温氧化形变。
2. 第二层：保温隔热层
常规采用高密度硅酸钙保温板、硅酸铝纤维折叠毯双层铺设，总厚度80-120mm，核心功能阻断耐火层高温向钢结构传导，降低壳体外壁温度，减少壳体热应力形变；同时缓冲耐火层热胀形变，避免高温膨胀直接挤压钢结构。保温层拼接缝隙需满填纤维棉，杜绝热风窜流烧蚀钢板。
3. 第三层：过渡找平层
采用轻质耐火浇注料找平浇筑，厚度20-30mm，填补保温层凹凸缝隙，固定保温板材，为内侧工作耐火层提供平整附着基面，弱化耐火层与保温层硬度差，分散热应力，防止两层剥离分层。
4. 第四层：内侧工作耐火层
直接接触熟料、高温烟气的功能层，分为耐火砖砌筑层、整体浇注料层、预制拼装层三类，厚度180-260mm，具备耐高温、抗冲刷、抗碱硫腐蚀、耐热震、抗挤压五大性能，是侧墙核心功能层，也是失效高发层。
2.3 篦冷机侧墙分区工况划分
依据熟料温度、料层厚度、烟气成分、受力强度，将全段侧墙划分为机头高温区、中段中温区、机尾低温区、底部料床冲刷区四大区域，各区工况差异直接决定结构设计与材料选型，具体参数如表1所示。

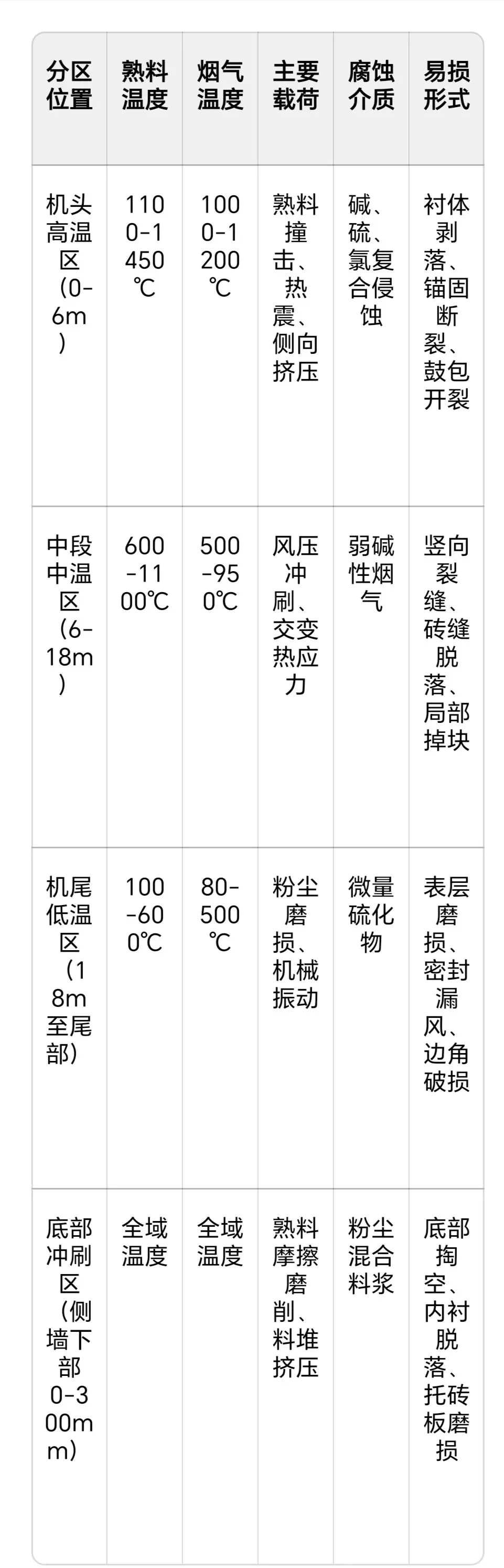

表1 篦冷机侧墙分区工况参数表
2.4 篦冷机侧墙主流结构分型及优缺点
结合国内水泥生产线投产年限、产能规模，侧墙分为老式砌筑式、整体浇注式、模块化预制拼装式三大结构，适配不同产能与工况，性能对比如下：
2.4.1 老式耐火砖砌筑式侧墙
结构形式：依托托砖板分层支撑，75高铝砖、磷酸盐结合砖错缝湿砌，搭配锚固砖拉结固定，分段砌筑成型。
优点：造价低廉、局部小块维修便捷、施工工期短；
缺点：整体性差、砖缝易被烟气侵蚀、热胀挤压鼓包、锚固点位少、抗熟料冲击能力弱，仅适配2500t/d以下老旧生产线，耐火寿命4-6个月。
2.4.2 钢纤维整体浇注式侧墙
结构形式：现场焊接Y型、V型耐热锚固扒钉，支模后一次性浇筑高强耐磨浇注料，整体成型，预留分区膨胀缝。
优点：墙体整体性强、无贯通缝隙、抗冲刷、密封性好、抗碱腐蚀能力强；
缺点：现场支模施工量大、养护周期长、大面积破损需整体破除、检修成本偏高，适配5000t/d主流生产线，耐火寿命8-12个月。
2.4.3 模块化预制拼装式侧墙
结构形式：工厂标准化预制高铝碳化硅复合砌块，自带凹凸咬合结构，现场吊装拼装，纤维毡填缝、耐火胶泥勾缝，锚固块一体化预埋。
优点：施工速度快、养护无需现场烘烤、咬合结构防位移、可单块更换、热稳定性最优；
缺点：预制件造价高、运输易破损、安装精度要求高，适配高标准智能化生产线，耐火寿命18-24个月。
三、篦冷机侧墙四大构件失效形式及机理分析
结合全国20余家水泥企业近三年侧墙故障台账，统计得出：耐火内衬失效占故障71%，锚固组件失效占16%，钢结构壳体失效占9%，密封系统失效占4%，下文逐一剖析失效诱因与机理。
3.1 内侧耐火内衬失效机理（高发故障）
3.1.1 热震开裂剥落失效
为侧墙最主要失效形式，诱因分为启停温差交变、负荷波动温差交变两类。水泥生产线每日启停、产能调整，侧墙耐火层短时间内温差可达600-800℃，耐火材料内部产生压应力、拉应力交替变化；高温区内衬受热膨胀向外挤压，低温收缩向内回缩，当材料抗热震系数小于交变应力值，墙体产生网状裂纹、竖向贯通裂缝，裂纹逐步贯通后，耐火块体整块剥落。老式砌筑砖无整体性，热震开裂速度远快于浇注料墙体。
3.1.2 化学侵蚀酥化失效
水泥生料原料普遍含有K₂O、Na₂O、SO₃、Cl⁻等离子，高温烟气中碱金属蒸汽渗入耐火内衬气孔内部，与高铝耐火材料中的Al₂O₃、SiO₂发生化学反应，生成低熔点长石类化合物，化合物熔点仅700-900℃，低于侧墙长期工作温度，导致内衬气孔熔蚀、结构酥化、强度断崖式下降，从表层向内逐层粉化脱落，高温区碱蚀失效最为严重。
3.1.3 机械冲刷挤压失效
侧墙下部0-300mm冲刷区，熟料随篦板往复移动，持续摩擦磨削墙体底部；大块窑皮、结块熟料侧向撞击侧墙立面，产生局部集中载荷；同时料层堆积产生侧向静压力，底部无防护结构时，内衬底部率先掏空，逐步向上蔓延，造成整片墙体倾斜坍塌。
3.1.4 膨胀缝设计施工缺陷失效
行业施工普遍存在膨胀缝间距不合理、缝宽不足、填充材料不合格问题：规范要求侧墙横向膨胀缝每2m一道、缝宽10-15mm，纵向膨胀缝每3m一道，填充硅酸铝纤维毡。现场常出现膨胀缝间距过大、缝宽小于8mm、直接用耐火泥封堵缝隙，墙体受热后无伸缩空间，内部膨胀应力无法释放，直接造成墙体鼓包、外凸、开裂坍塌。
3.2 锚固连接组件失效机理
锚固组件由耐热扒钉、锚固砖、预埋锚固件、焊接底座组成，作用是将耐火内衬与钢结构牢牢拉结，防止内衬脱离壳体。主要失效形式：
1. 焊接失效：锚固扒钉焊接虚焊、夹渣、焊脚尺寸不足，高温振动下焊点脱落，整片内衬失去拉结；
2. 高温氧化锈蚀失效：普通碳钢扒钉未做耐高温防腐处理，高温烟气氧化截面缩小，抗拉强度下降，受力断裂；
3. 排布密度不足失效：高温区锚固砖每㎡数量低于6块，扒钉间距大于300mm，拉结力不足，大面积直墙出现鼓包外移；
4. 形变拉扯失效：钢结构受热形变，带动锚固点位偏移，拉扯内衬产生裂缝，逐步脱落。
3.3 外部钢结构壳体失效机理
1. 热传导形变：保温层破损脱落，高温直接传导至钢板，壳体局部受热不均，出现凹凸形变、翘曲变形，改变锚固点位相对位置，撕裂内衬；
2. 风压形变：冷却风机风压超标，内部高压风向外挤压侧墙，竖向槽钢加固不足，壳体外鼓开裂；
3. 腐蚀穿孔：漏风缝隙进入潮湿空气，内外温差产生冷凝水，烟气硫化物遇水形成酸性介质，腐蚀钢板，长期腐蚀后壳体穿孔漏料。
3.4 侧墙密封系统失效机理
侧墙与篦床侧板、顶部挡风墙、检修门结合处密封失效，主要原因为密封纤维条老化、密封压片松动、内衬收口不齐，直接导致设备内外气流串通：外部冷风渗入降低余热风温，内部热风粉尘外溢污染车间，同时气流紊流加剧侧墙边角冲刷磨损，扩大内衬破损范围。
四、篦冷机分区侧墙耐火材料选型标准
结合工况温度、腐蚀等级、受力强度，遵循高温抗蚀、中温抗热震、低温耐磨、底部抗冲刷选型原则，制定分区标准化材料选型方案，材料性能符合GB/T 18301-2021耐火材料耐磨试验国标要求。
4.1 机头高温区侧墙（0-6m）材料选型
工况：1100-1450℃、高碱硫侵蚀、强冲击、高频热震
1. 优先选型：85%Al₂O₃碳化硅复合预制砌块、钢纤维增强刚玉浇注料；
2. 备选选型：75高铝锚固砖+抗碱耐火胶泥砌筑；
3. 性能指标：耐火度≥1780℃，1100℃烧后抗压强度≥80MPa，抗碱侵蚀等级一级，热震稳定性（1100℃水冷）≥30次。
4.2 中段中温区侧墙（6-18m）材料选型
工况：600-1100℃、中等热震、风压冲刷、弱碱侵蚀
1. 优先选型：70%Al₂O₃钢纤维高铝浇注料；
2. 备选选型：65高铝耐火砖错缝砌筑；
3. 性能指标：耐火度≥1720℃，烧后抗压强度≥60MPa，热震稳定性≥25次。
4.3 机尾低温区侧墙（18m至尾部）材料选型
工况：≤600℃、粉尘磨损、振动载荷、无强化学侵蚀
1. 优先选型：45%Al₂O₃耐磨粘土浇注料、高密度耐磨粘土砖；
2. 性能指标：常温耐磨损失≤3.5cm³，抗压强度≥45MPa，性价比最优。
4.4 底部300mm冲刷防护带专用材料
全域侧墙底部统一设置防冲刷防护带，独立于立面墙体，采用碳化硅捣打料整体捣打成型，厚度加厚至280mm，配套加宽耐热托砖板支撑，隔绝熟料直接摩擦立面墙体，从源头防止底部掏空破损。
4.5 辅助配套材料选型
1. 膨胀缝填充：12mm厚硅酸铝耐高温纤维毡，不可使用耐火泥、砂浆替代；
2. 砌筑胶泥：高温区专用抗碱耐火胶泥，砖缝厚度控制1.5-2mm；
3. 锚固构件：高温区选用310S耐热不锈钢扒钉，中低温区选用Cr25耐热合金扒钉，全部涂刷高温防腐涂料。
五、篦冷机三类侧墙标准化施工工艺管控
施工质量直接决定侧墙使用寿命，行业数据显示：同等材质下，标准化施工墙体寿命比粗放施工提升45%以上，下文规范三类结构全流程施工工序、参数、质控要点。
5.1 耐火砖砌筑式侧墙施工工艺
5.1.1 施工前期准备
1. 清理钢结构内壁锈蚀、焊渣，矫正形变槽钢、钢板，形变超标部位切割更换；
2. 焊接固定分层托砖板，托砖板外挑宽度80mm，每2m设置一道伸缩切口，防止热胀变形；
3. 铺设硅酸钙保温板，压板固定，拼接缝隙满填纤维棉，平整度误差≤3mm。
5.1.2 砌筑核心工序
1. 采用湿砌工艺，耐火砖提前浸水湿润，含水率控制4%-6%；
2. 错缝砌筑，上下砖竖缝错开1/2砖长，水平灰缝1.5-2mm，竖缝2-2.5mm，灰缝饱满无空洞；
3. 高温区每㎡预埋锚固砖不少于6块，锚固砖与扒钉卡接牢固，无松动间隙；
4. 严格预留膨胀缝：横向每2m一道，纵向每3m一道，缝宽12mm，直立贯通，填塞纤维毡。
5.1.3 收尾质控
砌筑完成后养护24h，清理墙面多余胶泥，边角做圆弧倒角处理，减少熟料应力集中撞击破损。
5.2 钢纤维整体浇注式侧墙施工工艺（主流工艺）
5.2.1 锚固系统施工
1. 扒钉呈梅花形排布，高温区间距250mm×250mm，中低温区300mm×300mm；
2. Y型扒钉焊脚≥6mm，双面满焊，焊接后冷却至常温，涂刷耐高温防腐漆；
3. 扒钉端部包裹20mm纤维棉，释放热胀应力，避免浇注料拉扯开裂。
5.2.2 支模与保温施工
定制钢制定型模板，模板垂直度误差≤2mm/m，加固斜撑间距500mm，防止涨模；保温层双层错缝铺设，禁止通缝拼接。
5.2.3 浇注振捣施工
1. 浇注料严格按厂家配比加水，加水量误差≤1%，强制搅拌5min，保证钢纤维分散均匀；
2. 分层浇筑，单层浇筑高度≤500mm，插入式振捣器快插慢拔，振捣至表面泛浆无气泡；
3. 一次性浇筑成型，杜绝施工冷缝；按设计预留分区膨胀缝，深度为墙体厚度1/2。
5.2.4 养护烘烤工艺
常温保湿养护48h，拆模后自然养护72h；烘炉阶梯升温：室温→150℃（保温6h）→300℃（保温8h）→550℃（保温12h），升温速率≤25℃/h，杜绝急速升温炸裂内衬。
5.3 模块化预制拼装侧墙施工工艺
1. 工厂预制件进场验收，核查尺寸、咬合槽、预埋锚固块完好度，破损件禁止使用；
2. 现场找平钢结构基面，定位放线，吊装拼装，凹凸咬合槽精准对接；
3. 块体之间预留10mm拼装缝，填充硅酸铝纤维毡，专用抗碱耐火胶泥勾缝；
4. 预埋锚固块与钢结构焊接固定，单块预制件双向拉结，整体拼装完成后无需整体烘炉，可直接低负荷投料生产。
5.4 通用施工禁忌要点
1. 禁止保温层、耐火层通缝施工，通缝会形成热风窜流通道，烧蚀钢结构；
2. 禁止膨胀缝随意取消、缩小宽度，禁止耐火泥封堵膨胀缝；
3. 禁止锚固扒钉虚焊、漏焊，禁止减少锚固点位密度；
4. 禁止雨天、环境温度低于5℃开展浇注、砌筑施工。
六、篦冷机侧墙全周期运维管控体系
建立日常巡检、定期预防性检修、故障分级抢修、停机大修四级运维体系，提前干预隐患，避免小故障演变为墙体坍塌、大面积脱落事故。
6.1 日常常态化巡检（每班执行）
1. 目视巡检：查看侧墙内衬有无裂缝、掉块、鼓包、漏风、漏料痕迹，重点巡查底部冲刷区、机头高温区；
2. 测温巡检：红外测温仪检测侧墙外壁温度，外壁温度＞80℃判定保温破损，外壁局部骤升为内衬开裂窜热；
3. 风压巡检：监控冷却风机风压波动，单侧风压异常下降，判定对应侧墙密封破损、内衬漏风；
4. 台账记录：标注裂缝位置、长度、外壁温度，建立侧墙隐患动态台账。
6.2 月度预防性检修（月度停机保养）
1. 清理侧墙边角挂料、窑皮结皮，消除料堆侧向挤压应力；
2. 紧固侧墙密封压片，更换老化密封纤维条，封堵细小漏风缝隙；
3. 修补表层细小裂纹：宽度＜3mm裂纹清理粉尘后灌注耐火修补胶；宽度3-8mm裂纹开槽填充纤维棉后封堵耐磨浇注料；
4. 抽检锚固焊点，加固松动扒钉，锈蚀扒钉提前更换。
6.3 故障分级抢修标准
一级轻微故障（不停机处理）
表层点状掉块、密封轻微漏风、细小发丝裂纹：在线停风降温，局部修补密封、涂抹耐火修补料，1h内完成处理。
二级中度故障（短时停机）
局部内衬鼓包、竖向短裂缝、底部局部掏空：停机降温破除破损部位，补焊锚固，局部浇筑修补料，4-8h完成修复，无需整片拆墙。
三级重度故障（计划性大修）
墙体大面积开裂、锚固大面积脱落、钢结构形变、墙体倾斜：年度大修整片拆除旧内衬，矫正钢结构，重新布设锚固、铺设保温、浇筑砌筑新墙体。
6.4 停机大修专项管控要点
1. 旧内衬破除：严禁暴力敲击钢结构，保留完好锚固底座，减少二次焊接工作量；
2. 钢结构修复：形变钢板火焰矫正，腐蚀厚度超标钢板切割更换，加固竖向槽钢；
3. 旧膨胀缝清理：彻底清理老化纤维毡、硬化耐火泥，保证新膨胀缝伸缩空间；
4. 烘炉管控：大修后严格执行阶梯烘炉制度，严禁直接满负荷投料，防止内衬热震开裂。
6.5 运维常见误区整改
1. 误区一：修补直接用浇注料填平裂缝→整改：裂缝必须预留伸缩缝，填充纤维材料；
2. 误区二：减少锚固数量节约成本→整改：高温区锚固密度必须达标，缺一不可；
3. 误区三：外壁温度高直接加厚保温→整改：优先排查内衬开裂串热，再整改保温层。
七、5000t/d生产线篦冷机侧墙改造工程案例
7.1 改造前设备概况
某华东地区5000t/d新型干法水泥生产线，往复式四段篦冷机，投产年限6年，原侧墙为传统75高铝砖砌筑结构，存在问题：
1. 机头高温区侧墙每5个月大面积脱落一次，年均停窑检修4次，单次停机3天；
2. 侧墙外壁长期温度110-130℃，保温失效，壳体局部形变；
3. 砖缝漏风严重，二次风温偏低，余热发电量日均减少800度；
4. 底部无防护带，下部内衬频繁掏空，锚固砖松动脱落。
7.2 改造优化方案
1. 结构改造：拆除全段砌筑砖，改为分区钢纤维整体浇注结构，底部加高300mm碳化硅捣打防冲刷带；
2. 锚固优化：高温区更换310S不锈钢Y型扒钉，排布密度250mm×250mm，每㎡锚固砖7块；
3. 材料优化：机头高温区采用刚玉钢纤维浇注料，中段高铝浇注料，尾部耐磨浇注料；
4. 膨胀缝优化：横向2m一道、纵向3m一道，统一12mm缝宽，硅酸铝纤维毡填充；
5. 保温优化：双层硅酸钙板+纤维毯复合保温，外侧增设简易风冷管路，降低壳体温度；
6. 密封优化：更换耐高温复合密封条，加装弹性密封压片，消除边角漏风。
7.3 施工与烘炉管控
严格执行分层浇注、梅花形锚固焊接工艺，养护72h后阶梯烘炉，升温速率严控20℃/h，避免内衬热应力损伤。
7.4 改造效果对比
改造完成连续运行14个月，侧墙无开裂、鼓包、脱落故障，改造前后指标对比：
1. 耐火使用寿命：由5个月提升至14个月，提升180%；
2. 外壁温度：由120℃降至55℃，保温效果达标；
3. 系统漏风率：侧墙漏风率由8.2%降至2.1%；
4. 二次风温：提升45℃，日均余热发电量增加760度；
5. 年度检修次数：由4次降至1次，年均减少停窑时长9天，节约检修费用62万元。
7.5 改造总结
本次改造核心解决砌筑结构整体性差、锚固不足、无底部防护、膨胀缝不合理四大短板，分区选材+锚固加密+底部防护+标准化施工组合方案，适配国内高碱原料、高负荷生产工况，性价比优于全预制拼装结构，适合存量水泥生产线技改推广。
八、篦冷机侧墙现存问题优化改进方向
8.1 结构优化方向
1. 推广一体化底部防冲刷矮墙结构，全域侧墙底部设置独立防护带，隔离熟料摩擦；
2. 研发柔性分体锚固组件，适配钢结构热形变，减少锚固拉扯内衬开裂；
3. 优化弧形侧墙立面设计，替代直墙结构，分散熟料侧向撞击应力，降低墙体侧向压力。
8.2 材料优化方向
1. 研发低碱活性轻量化耐火浇注料，降低碱金属化学反应速率，提升化学稳定性；
2. 改良复合纤维增强材质，兼顾抗热震、抗腐蚀、轻量化，降低锚固承重负荷；
3. 开发可快速修补自流耐火料，缩短中度故障抢修时长，实现不停机微创修补。
8.3 智能化运维方向
加装侧墙分布式温度传感器、应力传感器，实时监测内衬温度形变、壳体应力数据，联动中控系统预判开裂、脱落隐患，实现故障提前预警，由事后抢修转为预判预防性维护。
九、结论与展望
9.1 研究结论
1. 篦冷机侧墙为四层复合围护结构，分区工况差异极大，不可全域使用同种耐火材料，必须遵循高温抗碱蚀、中温抗热震、低温抗磨损、底部抗冲刷分区选型原则，从材料源头降低失效概率；
2. 侧墙故障优先级：耐火内衬热震、碱蚀、膨胀应力失效＞锚固焊接、密度不足失效＞钢结构形变失效＞密封漏风失效，运维管控需优先管控内衬与锚固两大核心构件；
3. 整体浇注式侧墙适配国内主流5000t/d生产线，综合性价比最优；模块化预制结构适配高端智能化生产线，老旧小型生产线保留优化砌筑结构即可；
4. 标准化施工参数为：高温区锚固≥6块/㎡、膨胀缝10-15mm、分区贯通布设、浇注料阶梯烘炉、底部独立防冲刷带，执行该标准可将侧墙耐火寿命提升1.5倍以上；
5. 四级运维体系可有效规避突发墙体坍塌事故，降低烧成系统非计划停机时长，实现水泥生产线稳产降本。
9.2 行业展望
未来水泥行业低碳、低能耗发展趋势下，篦冷机侧墙将朝着轻量化、高耐蚀、模块化、免烘炉、智能监测方向发展，柔性锚固、免烘烤预制耐火件、在线传感预警技术将全面普及，进一步降低施工运维难度，将侧墙耐火使用寿命提升至24个月以上，全面适配低碳水泥生产工艺。同时行业将出台统一侧墙施工验收规范，统一锚固、膨胀缝、材料、施工质控标准，彻底解决现场施工粗放、运维无标准的行业痛点。
参考文献
[1]GB/T 18301-2021,耐火材料常温耐磨性试验方法[S].北京:中国标准出版社,2021.
[2]张传行.篦冷机侧墙结构的改造[J].水泥,2002(12):59-60.
[3]李刚.新型干法水泥篦冷机耐火衬体失效分析及修复技术[J].水泥工程,2024(03):78-80.
[4]王磊.篦冷机侧墙预制件施工及膨胀缝管控要点[J].建材发展导向,2023,21(16):112-114.
[5]刘建国.水泥窑篦冷机高温区耐火材料选型优化研究[J].非金属矿,2025,48(02):89-91.
