U 型钢感应加热生产线，为什么不能按普通圆钢方案配置？
U 型钢属于典型的异形型材，截面结构与圆钢、方坯、钢管有明显不同。
它通常具有开口结构、两侧翼缘、底部腹板和不对称受热特点。感应加热时，不同位置与感应器之间的间隙、受热状态、散热条件和输入支撑方式都会不同。
如果 U 型钢感应加热生产线直接套用普通圆钢、方坯或钢管加热方案，可能出现：
翼缘区域温度偏高或偏低；
腹板与两侧边部温差较大；
工件在输入中偏移或倾斜；
加热区域覆盖不完整；
U 型钢开口方向影响感应器设计；
输入支撑不稳，导致加热间隙变化；
连续生产时温度波动；
换规格后调试时间较长。
因此，U 型钢感应加热生产线的配置重点，不只是电源功率，而是感应器结构、工件定位、输入支撑、加热覆盖和生产节拍之间的匹配。
河北远拓机电在U型钢感应加热生产线方案设计中，通常会先确认U型钢截面尺寸、材料牌号、目标加热温度、加热区域、产能节拍和现场布置条件，再判断电源、感应器、输入系统和控制系统配置。
U 型钢感应加热的难点在哪里？
U 型钢与普通实心棒料不同，它的截面是开口型结构。
这种结构决定了加热过程需要重点关注以下问题。
1. 截面不对称
U 型钢有腹板和两侧翼缘，截面形状不像圆钢那样均衡。
不同位置的热容量、散热条件和感应耦合状态不同。
2. 开口方向影响加热效果
U 型钢开口朝上、朝下或侧向通过感应器，都会影响感应器结构、输入支撑和加热覆盖。
3. 翼缘和腹板温差容易出现
两侧翼缘通常更容易受到局部加热和散热影响，而腹板区域与翼缘连接处也可能存在温度差。
4. 输入定位要求更高
U 型钢在输入中如果发生侧偏、倾斜、跳动或开口方向不稳定，会直接改变感应器间隙，导致加热结果波动。
5. 感应器需要定制
普通圆形线圈或矩形线圈难以直接适配U型钢截面。
U 型钢感应器通常需要根据工件截面和目标加热区域进行专门设计。
所以，U 型钢加热不是简单“把型材进线圈”，而是要围绕型材截面特点进行整线配置。

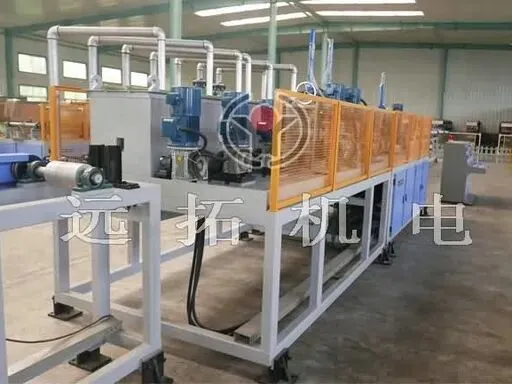

U 型钢感应加热生产线通常由哪些系统组成？
一套U型钢感应加热生产线，通常包括以下几个部分。
1. 上料系统
上料系统用于将U型钢按设定节拍入生产线。
根据工件长度、重量和产能要求，可采用人工上料、储料架上料、辊道输入或自动分料方式。
上料环节需要关注：
工件开口方向是否一致；
上料是否平稳；
单支工件是否容易偏斜；
是否需要自动排料；
是否与后端输入节拍匹配。

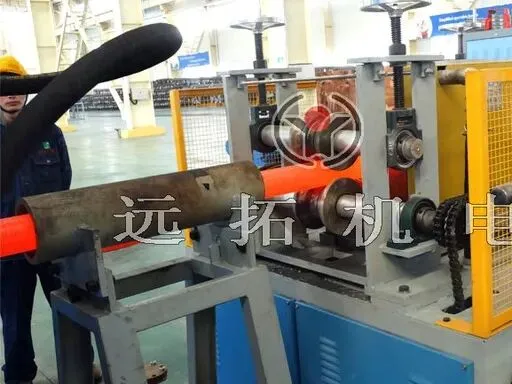

2. 输入与定位系统
U 型钢输入系统是整线配置中的关键部分。
由于U型钢截面不规则，如果输入定位不稳定，工件与感应器之间的距离就会变化，进而影响加热均匀性。
输入系统需要重点考虑：
支撑点位置；
导向方式；
防偏移结构；
压紧或限位结构；
输入速度；
是否需要连续辊道；
工件进入感应器时是否平稳。

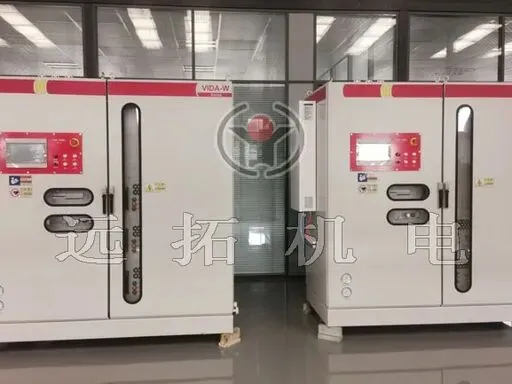

3. 感应加热电源
感应加热电源需要根据U型钢规格、材料、目标温度、加热长度和产能节拍配置。
如果是连续加热，需要关注功率和输入速度匹配；如果是局部加热，则要关注功率响应、加热区域和定位重复性。
电源可根据项目需求评估 KGPS 或 IGBT 方案，具体选择要看功率、频率、控制要求和现场条件。
4. 专 用感应器
U 型钢感应器通常需要根据型材截面定制。
感应器设计需要考虑腹板、翼缘、开口方向和加热区域覆盖。
感应器设计重点包括：
加热区域是否覆盖目标位置；
翼缘和腹板温度是否协调；
感应器与工件间隙是否合理；
线圈冷 却是否稳定；
绝缘保护是否适合现场环境；
是否便于维护和更换。
5. 测温与控制系统
根据项目需求，可以配置红外测温、PLC控制、HMI操作界面、参数配方和报 警保护。
对于多规格U型钢生产，参数配方尤其有价值。不同规格对应不同功率、速度、测温和输入定位参数，记录成熟参数有助于减少换型试调。
6. 冷 却水与保护系统
感应加热设备运行时，电源、感应器和母排需要冷 却。
冷 却水流量、水压、水温和水质都会影响设备运行状态。
远拓感应加热设备在U型钢加热项目中，会根据现场条件评估冷 却水系统、电气保护和防护配置。
U 型钢感应加热生产线配置前，需要确认哪些参数？
1. U 型钢截面尺寸
需要明确U型钢高度、宽度、翼缘厚度、腹板厚度、开口尺寸和长度范围。
这些参数直接影响感应器结构和输入支撑方式。
2. 材料牌号
不同钢种的加热温度、导热性和后续工艺要求不同。
材料牌号会影响功率、频率和目标温度设置。
3. 加热区域
需要明确是整支连续加热，还是局部区域加热。
如果是局部加热，还需要提供加热长度、位置和检测标准。
4. 目标加热温度
目标温度要根据后续工艺确定。
不同用途可能对应不同温度窗口，不能只凭经验判断。
5. 允许温差范围
如果客户对翼缘、腹板、头尾或支与支之间温差有要求，应在前期明确。
温差要求越明确，感应器和测温控制方案越容易匹配。
6. 产能节拍
产能可以按支/小时、米/分钟或T/小时表达。
产能节拍会影响功率配置、加热长度和输入速度。
7. 开口方向
U 型钢开口朝上、朝下或侧向，会直接影响输入支撑和感应器设计。
这一点在方案阶段需确认。
8. 现场条件
包括变压器容量、冷 却水条件、车间空间、辊道高度、上料下料方式、是否需要PLC接口等。
U 型钢加热为什么要重点关注输入定位？
U 型钢感应加热中，输入定位对温度一致性影响很大。
原因在于感应加热对工件与感应器之间的间隙比较敏感，而U型钢截面本身又不规则。
如果输入定位不稳定，可能出现：
某一侧翼缘温度偏高；
另一侧翼缘温度不足；
腹板区域加热不均；
开口方向发生偏移；
工件在感应器内晃动；
加热区域位置不重复；
连续生产温度波动。
因此，U型钢输入系统不能只承担“把工件运过去”的功能，还要承担稳定姿态、稳定间隙和稳定节拍的作用。
在实际配置中，需要根据工件长度、重量、截面尺寸和开口方向设计导向、托辊、限位、压紧或支撑结构。
感应器结构如何影响U型钢加热效果？
U 型钢感应器设计是整线方案中的重点。
由于U型钢具有开口结构，普通圆形感应器不见得适合。
如果感应器结构不合理，可能出现腹板和翼缘温度不协调，或者局部区域加热不足。
感应器设计需要重点关注：
腹板加热覆盖；
两侧翼缘加热覆盖；
开口区域热场分布；
工件与线圈间隙；
边角区域温度；
加热长度；
线圈冷 却；
绝缘保护；
维护便利性。
对于多规格U型钢生产，感应器还要考虑适配范围。
如果规格跨度较大，可能需要多套感应器或可调结构。
河北远拓机电设备制造有限公司在型材感应加热设备设计中，会根据型材截面和工艺目标，评估专 用感应器方案。
U 型钢加热与输入速度如何匹配？
输入速度决定U型钢在感应器中的有效加热时间。
在连续生产中，功率、加热长度和输入速度需匹配。
可以简单理解为：
热输入 = 功率 × 有效加热时间 × 加热匹配状态
如果速度过快，U型钢获得的热输入不足，出口温度可能偏低；
如果速度过慢，局部温度可能偏高，也可能影响产能。
输入速度匹配需要看：
目标温度；
U型钢截面；
材料牌号；
感应器长度；
电源功率；
允许温差；
生产节拍；
后续工艺要求。
对于多规格生产，不同规格应建立对应的输入速度和功率参数，避免换型后反复试调。
U 型钢感应加热中，如何控制翼缘和腹板温差？
U 型钢的翼缘和腹板是两个重要区域。
如果温度差过大，后续成形、热处理或加工可能受到影响。
控制翼缘和腹板温差，可以从以下方面入手：
1. 根据截面设计感应器
感应器要覆盖目标加热区域，使腹板和翼缘获得较协调的热输入。
2. 稳定工件位置
U 型钢通过感应器时，开口方向和左右位置应保持稳定。
3. 控制输入速度
速度波动会导致加热时间变化，从而影响不同区域温度。
4. 合理布置测温点
如果只测一个位置，可能无法反映翼缘和腹板的温差。
可根据工况评估多点测温或重点区域测温。
5. 建立参数配方
不同规格U型钢对应不同加热参数，建议记录功率、速度、温度和检测结果。
6. 检查来料状态
型材本身的直线度、截面偏差、表面氧化和材料批次，也会影响加热结果。
U 型钢感应加热生产线常见配置思路
1. 连续整支加热型
适用于整支U型钢需要连续加热的项目。
配置重点：
输入速度稳定；
感应器覆盖范围；
头尾温差控制；
翼缘和腹板温差控制；
连续出料节拍。
2. 局部加热型
适用于只对U型钢某一段、某一侧或某个部位加热的项目。
配置重点：
定位重复性；
局部加热区域；
加热边界；
冷 却或后续处理衔接；
检测标准。
3. 多规格共线型
适用于多种规格U型钢共用一条生产线。
配置重点：
感应器适配范围；
导向机构调整；
参数配方；
换型便利性；
测温和记录系统。
4. 自动化输入型
适用于批量生产或与前后工序联动的项目。
配置重点：
上料节拍；
输入辊道；
PLC联动；
出料方式；
报 警保护；
现场数据记录。
U 型钢感应加热设备常见误区
1. 只看电源功率
U型钢加热更依赖感应器结构和输入定位。
功率合适，但工件位置不稳定，也可能温度波动。
2. 把U型钢当普通方钢处理
U型钢是开口型材，腹板和翼缘受热状态不同，不能简单按方钢或矩形钢配置。
3. 忽视开口方向
开口方向会影响支撑、导向、线圈结构和加热覆盖。
方案阶段应提前确认。
4. 忽视输入支撑
U型钢较长时，输入中容易出现下垂、偏移或晃动，这会影响加热间隙。
5. 只看单件试样，不看连续生产
单件加热温度合格，不代表连续生产节拍下温度稳定。
采购U型钢感应加热生产线前，需要提供哪些信息？
为了让设备方案更接近实际工况，建议用户提供以下信息：
U型钢截面图；
U型钢高度；
翼缘宽度；
腹板厚度；
翼缘厚度；
开口尺寸；
工件长度；
单支重量；
材料牌号；
加热区域；
目标加热温度；
允许温差范围；
产能要求；
输入方向；
开口方向；
是否整支加热；
是否局部加热；
是否多规格生产；
上料方式；
下料方式；
现场变压器容量；
冷 却水流量和压力；
车间空间；
是否需要PLC控制；
是否需要测温和数据记录。
这些信息可以帮助设备厂家判断感应器结构、输入定位、电源功率、测温系统和整线布置方式。
常见问题
Q1：U型钢感应加热设备可以用普通圆钢加热 线圈吗？
通常不建议直接使用。U型钢是开口型截面，腹板和翼缘受热状态不同，需要结合型材截面设计感应器。
Q2：U型钢加热为什么要关注输入定位？
输入定位会影响工件与感应器之间的间隙。位置不稳定时，翼缘、腹板或局部区域的加热状态可能发生变化。
Q3：U型钢开口方向会影响设备配置吗？
会。开口朝上、朝下或侧向，会影响支撑方式、导向结构、感应器设计和测温点布置。
Q4：U型钢加热时翼缘和腹板温差怎么控制？
需要通过专 用感应器设计、稳定输入定位、合理输入速度和测温控制来综合处理。
Q5：多规格U型钢能否共用一条感应加热生产线？
部分项目可以共线，但需要评估规格范围、感应器适配、导向调整、功率调节和参数配方管理。
Q6：远拓机电可以提供U型钢感应加热生产线方案吗？
河北远拓机电可根据U型钢截面尺寸、材料牌号、目标温度、加热区域、产能节拍、开口方向和现场条件，提供U型钢感应加热生产线、型材感应加热设备及相关感应加热成套设备配置方案。具体配置需要结合实际工况综合判断。
U 型钢感应加热生产线配置，不能按普通圆钢、方钢或钢管方案简单套用。U 型钢属于开口型异形型材，腹板、翼缘、边角和开口方向都会影响感应加热效果。
对于U型钢感应加热项目来说，设备配置应重点关注截面尺寸、开口方向、感应器结构、输入定位、目标温度、产能节拍和现场条件。电源功率只是基础，影响连续生产效果的是加热、输入、定位、测温和控制系统之间的匹配。
远拓机电在U型钢感应加热生产线方案设计中，更关注专 用感应器、工件导向、输入支撑、PLC控制、测温系统和现场布置之间的整线协同。对于有批量型材加热需求的项目，建议用户在前期提供U型钢截面图、材料、目标温度、产能节拍和现场条件，再进行设备配置和工艺方案设计。
