看台
波束控制——方向图在覆盖区域之外急速滚降，旁瓣严格控制
俯仰调节——20°机械调节和 20°电调，电调可在地面遥控调节。
频率范围——宽频天线，满足 GSM900/1800， WLAN 等多系统的馈入。
图书馆展馆等室内区域
场馆外区域
小区规划
对于体育场馆，考虑比赛前后业务从场馆外转移到场馆内，为充分利用载频资源，建议场馆内和广场规划为同小区。
人流流向一般以纵向为主（出入口至看台），小区划分应以垂直为主，小区边界应设在人流较少的区域，避开走道。
室内外同小区时，需要充分考虑频率和扰码资源，并严格控制好信号覆盖范围，避免对周边小区造成干扰。
切换规划
满足移动速度要求。
设置在人流较少处。
由于话务量较大，保证上下层切换带满足移动速度要求。
在楼梯口安装吸顶天线，保证重叠区域。
尽量设置在出口通道内，保证在出通道后顺利切换至室外小区。
用户多为车载用户，移动速度快，出入口切换带需有足够长度保证切换成功。
切换带应设在出入口位置向场馆外延伸一段距离，避免用户在出入口频繁切换。
今天研发君和大家一起学习交流下，聊下大型会展中心场景是怎么覆盖的。
1、特点

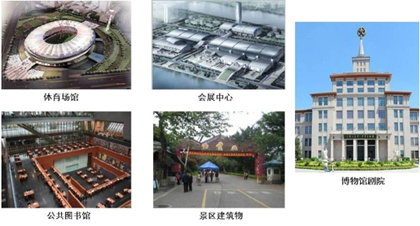

大型会展中心类型较多，根据场馆功能的不同可分为体育场馆、会展中心、公共图书馆、景区建筑物、博物馆剧院。
含室内型、室外型两种，单体建筑中低层为主，面积大。场地部分空旷，办公区域隔断多，建筑结构复杂，穿透覆盖难度大。
2、目标
看台、媒体区、功能区等多场景需得到室内分布系统覆盖指标要求。我们以4G为例，室内覆盖指标（90%概率）的RSRP门限起码是-95dBm，RS-SINR门限要求9dB。
3、解决思路
组网规划需考虑覆盖系统的高可靠性要求，交付的便利性，以及成本控制。根据场馆特点，规划容量、切换区、小区干扰控制等，合理设置小区。设计阶段预留扩容余地，方案具有灵活性以便后期优化调整。
4、覆盖方式
容量大、小区密度大，频率复用度高。为严格控制小区间相互干扰及切换区域，宜采用赋形天线覆盖。

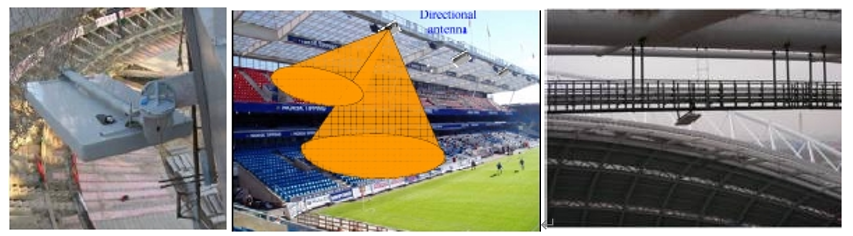

下图是大赋形天线安装示意图
天线特点：

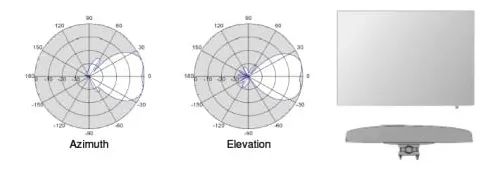

下图是赋形天线方向图

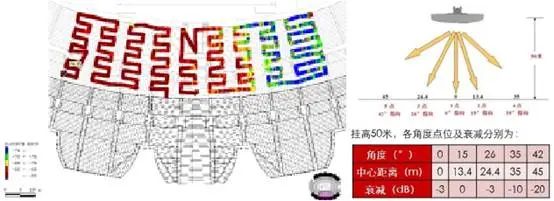

下图是赋形天线现场路测图
利用新型全向吸顶天线，在室内通道、办公区等局部进行滴灌覆盖。在媒体、VIP 等功能区增加 Nano Cell/Small Cell 进行热点覆盖。

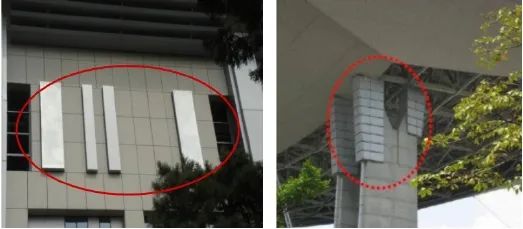

考虑进散场人流分布及大话务量需求情况，利用场馆内的频率资源或新建小区对体育场馆外进行覆盖，通过美化天线来实现隐蔽安装。
下图是场外覆盖图
根据场馆特点，规划容量、切换区、小区干扰控制等，合理设置小区。
小区/扇区数量主要考虑容量需求、载频资源、扰码资源及建筑结构等因素。

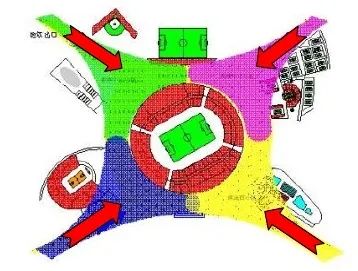

下图是分区图
平层切换
上下层/出入口切换
地下室出入口切换
场馆与场馆外宏站切换
下图是体育场馆切换规划示意图
本期分享就到这里了，关注研发君，一起学1000篇直放站相关知识，下篇继续聊。
