一台新能源汽车的"心脏"不只是电机和电池，还有一个被很多人忽视的部件——五合一电源控制器。它集成了OBC（车载充电机）、DCDC（直流变换器）、PDU（配电单元）、VCU（整车控制器）和逆变模块，是整车电能分配与转换的核心枢纽。
如果对你有帮助，请点赞，如果也有新建产线的计划，请联系我们！
今天，我们以 五合一电源控制器装配测试线方案 为例，完整拆解这条产线的工艺路线、关键工站、测试标准、灌封工艺和最新优化方向。
42
工站总数
240s
生产节拍
16人
作业人员
45%
自动化率
一、为什么五合一电源控制器产线这么难做？
五合一电源控制器是典型的"高复杂度+多工艺融合"产品。它不是简单的螺丝锁付——同一条产线上要完成等离子清洗、CIPG点胶、IGBT手工焊接、选择性波峰焊、双组份灌封、三防漆喷涂、AOI检测、安规测试、标定测试、高温老化、EOL测试等十几种完全不同的工艺。
这意味着产线设计面临三大核心挑战：

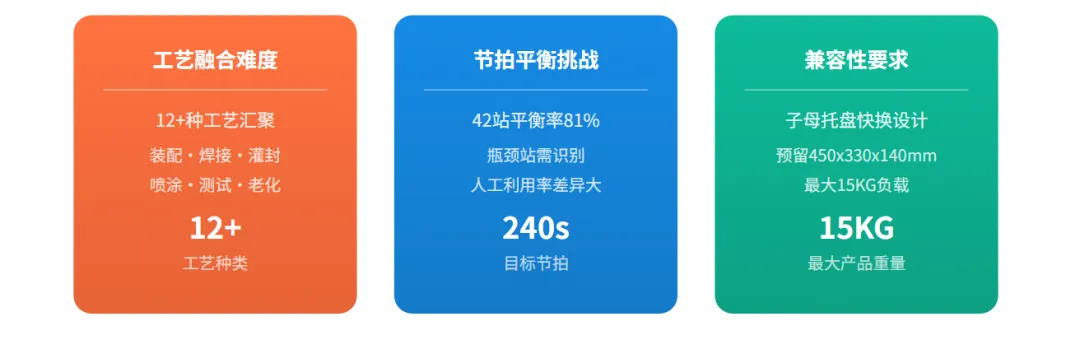

五合一电源控制器产线三大核心挑战
图1：五合一电源控制器产线三大核心挑战
二、42个工站，7大工段完整拆解

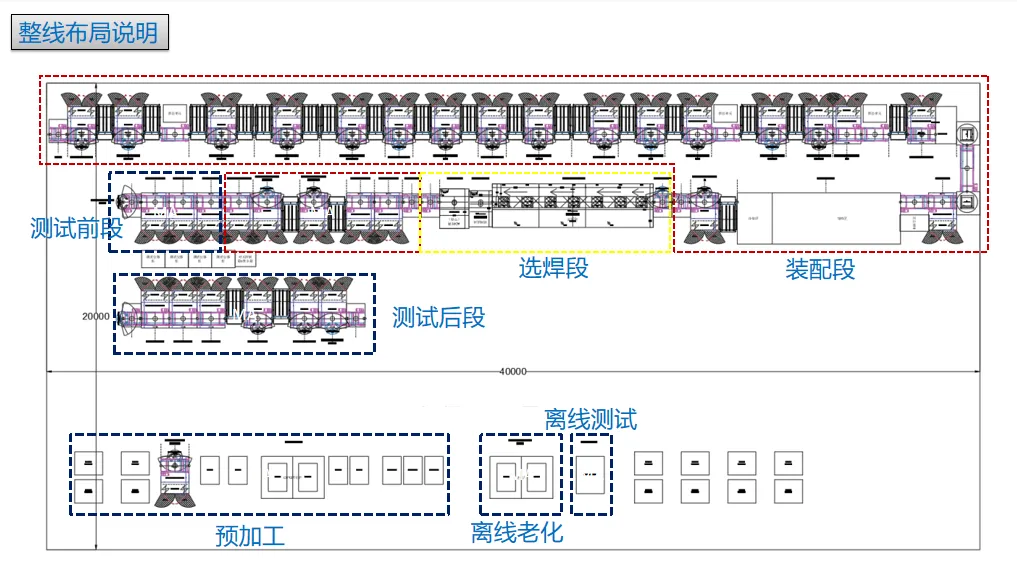

整线采用"U"字型布局，上下双层回流倍速链线体传输，从预加工到包装出线，共分7大工段、42个工站。其中自动站15站、半自动站8站、手动站19站，自动化率45%。
图2：各工站节拍分布柱状图（红色虚线为240s目标节拍）
从节拍分布可以看到，OP090高压连接器安装锁附以208s成为全线第一瓶颈站，紧随其后的是OP210 AC滤波板（185s）和OP050 HVDC板（181s）。
整线平衡率达到81%，对于一条42工站的复杂产线来说，这个数据相当不错。
产能规划
整线按照15 JPH（Jobs Per Hour）规划，OEE不低于85%，单站CT不超过224s。按照每年300个工作日、双班16小时计算，年产能约72,000台。
三、5大关键工站深度拆解
1. OP010 等离子清洁&CIPG点胶
这是整线的第一道工序，也是决定水道密封性的关键。四轴机器人先带等离子清洗枪沿涂胶轨迹清洗三种盖板表面，再用ADV系列螺杆阀进行CIPG（Cured In Place Gasket）点胶，最后视觉检测胶线完整性。
工艺要点
CIPG点胶的核心难点在于胶线连续性和位置精度。螺杆阀的自密封特性可实现回吸功能，解决拉丝和漏胶问题。等离子清洗在点胶前进行，目的是活化盖板表面，提高胶水附着力。固化后需进行水道气密测试验证密封效果。
2. OP170 双组份灌封
灌封是汽车电子产品最关键的工艺之一，直接关系到产品的散热性能、防水性能和振动可靠性。这条线采用双组份A/B胶自动灌封系统，配备60L×2真空脱泡压力桶、螺杆泵计量和ADV50-50大胶量螺杆阀。
灌封工艺风险项
1. 气泡问题：胶水中的气泡会导致灌封层内部空洞，影响散热和绝缘。对策：真空脱泡桶+薄膜脱泡+气泡检测，确保0气泡供料。
2. 胶水沉淀：导热胶填料密度大，长时间静置会沉淀。对策：A桶配备电动搅拌+胶水循环系统，保持密度均匀。
3. 不停机换料：当胶水液位达到40%前，利用真空抽料原理进行不停机上料，避免停机等待。
3. OP230 PCBA选择性波峰焊
这是整线技术壁垒最高的工站之一。产品翻转180度后，从装配托盘搬运至选焊托盘，进入单轨单缸双模组选焊设备（尺寸3950×1845×1571mm），自动完成PCBA主板焊接，随后进入锡珠清洁设备清除残留锡珠。
选焊工艺关键点
选焊托盘设计为子+母托盘结构，子托盘上有产品放置定位支撑并避开焊接空间。焊接后需经过AOI检测（自动光学检测）验证焊点质量，合格后人工翻转回装配托盘进入下道工序。选焊设备品牌建议选用业内成熟方案如ERSA、KURTZ、国产亦可选等。
4. OP320 安规测试
安规测试是产品合规出厂的强制门槛，依据GB/T 18488-2024和QC/T 1122-2019标准执行。测试设备采用安规综合测试仪，包含三项核心测试：
5. OP350 高温老化 & OP360/370 EOL测试
老化测试采用离线老化方式，高温老化房温度80-85℃，入水温度65±3℃，水流量10L/min±1L/min。老化周期分2.5H（快老化）和20H（全老化）两种模式，42仓同时运行。
EOL（End of Line）测试是产品出厂前的最后一道全面体检，采用顶升横移离线测试方式，2台EOL设备并行作业。测试项目覆盖：
四、灌封工艺：汽车电子的"隐形护城河"

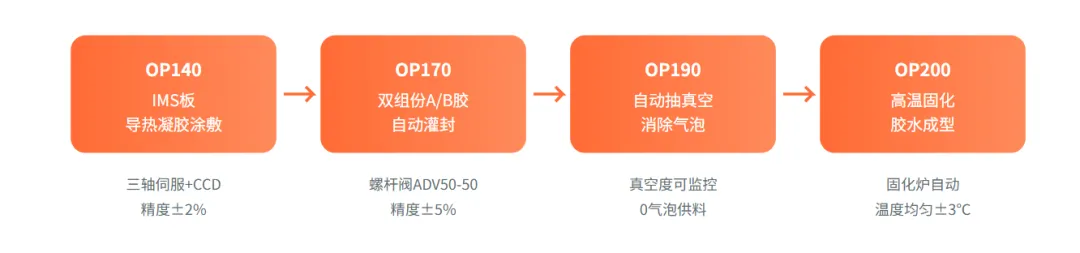

如果说有一条工艺链路决定了五合一电源控制器的可靠性上限，那就是灌封工艺链。这条链路串联了OP140导热凝胶涂敷→OP170双组份灌封→OP190抽真空→OP200高温固化，四个工站环环相扣。
灌封工艺链路
图3：灌封工艺链路四工站流程
IPC标准参考
IPC-SM-817规定了环氧树脂灌封材料的绝缘性能要求；IPC-A-610G对灌封后元件的包封质量进行分级管控。导热胶的导热系数建议≥1.5 W/m·K，双组份环氧灌封胶的混合比例偏差控制在±2%以内。
五、子母托盘+快换设计：一条线兼容未来产品
这条产线的一个核心设计理念是"一次建设，长期兼容"。通过子母托盘系统，母托盘共用，子托盘根据产品定制，换线时只需更换专用子托盘即可。
测试托盘上还设计了二级中继快换系统：低压线通过一级中继实现换型，AC通过二级中继在子线束上换型，接地探针通过二级中继在子线束上换型。这意味着未来换产品时，不需要更换整条线体，只需更换子托盘和子线束。
设计亮点
整线预留兼容尺寸不大于450×330×140mm、重量不大于15KG的类似工艺产品。托盘最大可支撑530×530×300mm、20KG的产品。这种"弹性设计"让产线的生命周期从3年延长到5-8年。
六、这条产线适合什么场景？成本多少？
五合一电源控制器装配测试线属于中大型非标自动化项目，投资规模和适用场景需要根据年产量、产品复杂度和自动化要求综合评估。
图4：三种自动化方案对比雷达图
方案选型建议
年产量5-8万件：选择全手动方案，投资小、交付快，适合产品试制阶段或小批量生产。
年产量8-15万件（推荐）：选择半自动方案（如本方案），自动化率45%，16人作业，在投资和效率之间取得最佳平衡。
年产量15万件以上：选择全自动方案，大幅降低人工成本，但初期投资大、交付周期长，适合成熟量产产品。
七、优化方案：3大升级方向
升级方向1：AI视觉引导拧紧+扭矩闭环
当前方案中OP050、OP090等手动锁付站节拍高达181-208s，是主要瓶颈。引入AI视觉引导协作机器人拧紧，可实现6-M4*10螺丝在60s内自动完成，扭矩闭环精度±3%。OP090高压连接器的14颗螺丝可从208s降至120s以内。
升级方向2：在线老化替代离线老化
当前离线老化占用大量场地和能耗（42仓×2.5H），引入在线老化方案——在主线流转过程中完成15-30分钟快速老化，可节省40%的老化场地和30%的能耗成本。
参考过往文章案例：某新能源电机控制器在线老化方案，9穴老化仓、单产品15min、节拍125s。
升级方向3：MES全流程追溯+数字孪生
方案已规划MES系统架构（EMC/SPM/QMS/AIM/SPC模块），但可进一步升级为数字孪生产线——在虚拟空间中实时映射物理产线状态，实现预测性维护、工艺参数自适应调整和质量异常预警。
图5：节拍渐进式优化路径（240s→200s→180s→160s）
八、关键标准件品牌一览（仅供参考）
九、踩坑与经验：6大风险项清单
风险1：IGBT手工焊接质量一致性
OP080 IGBT手工焊接依赖人工焊锡技能，三处引脚焊接质量一致性难以保证。对策：引入激光焊接或自动点焊替代手工焊，配合AOI检测焊点质量；短期内加强人工培训和无影灯目检。
风险2：灌封气泡缺陷
灌封层内部气泡会导致散热不均和绝缘下降。对策：真空脱泡桶+薄膜脱泡+气泡检测三重保障；抽真空工站OP190的真空度需实时监控并记录。
风险3：选择性焊接热影响
选焊过程中高温可能损伤周边元器件。对策：选焊托盘需精确避让焊接区域，配合氮气保护减少氧化；焊接后立即进行锡珠清洁和AOI检测。
风险4：老化测试能耗过高
42仓老化房总功耗高达913-949KW（2.5H模式），电费成本惊人。对策：优先选用水冷机（比风冷节省约4%能耗），优化老化保温策略，非高峰电价时段集中老化。
风险5：EOL测试覆盖度不足
五合一产品功能复杂，EOL测试项多达30+项，测试时间可能超过240s节拍。对策：2台EOL设备并行作业（OP360+OP370），必要时增加第3台测试设备；测试程序优化，优先执行关键安全项。
风险6：多品种换线效率
虽然设计了子母托盘快换系统，但实际换线时还需更换子托盘、子线束、工装板等，首次换线可能需要4-8小时。对策：建立标准化换线SOP，提前预制换型工装包，目标换线时间控制在2小时以内。
十、总结：一条好产线的三个标准
拆解完整五合一电源控制器装配测试线，我们可以提炼出一条好产线的三个核心标准：
第一，工艺链路完整。从等离子清洗到EOL测试，42个工站覆盖了五合一电源控制器的全部工艺需求，没有断点和外包环节，质量控制闭环完整。
第二，标准化设计到位。子母托盘系统、快换接口、标准化手动站/半自动站/自动站框架，让产线具备"一次建设、多代兼容"的能力。未来换产品，不需要重建产线，只需要更换子托盘和子线束。
第三，有明确的优化路径。从240s到160s，从45%到75%自动化率，从16人到8人——这条产线不是一锤子买卖，而是一个可持续进化的平台。
五合一电源控制器是新能源汽车电能管理的核心部件。做好这条产线，就是做好了新能源汽车"心脏"的最后一道保障。
