走进大多数工厂车间，你会发现一个共同的问题：厂房空间永远不够用。
当企业准备新增一条粉末涂装生产线时，很多人第一时间想到的，往往是传统的“一字型直线布局”。但现实是，这种布局对于大部分工厂来说，其实是一种“奢侈”。
它不仅占据大量厂房长度，还会带来一系列问题：
原材料堆放空间被压缩 操作人员只能挤在狭窄区域工作 叉车运输路线混乱 后续扩产几乎没有余地
于是，很多企业会下意识地认为：
“那就把设备做小一点吧。”
但真正做过涂装线的人都知道，这种办法根本行不通。
因为：
烘道缩短 → 粉末固化不完全 提高链速 → 工件出炉后仍然发热、未完全固化 压缩工艺时间 → 涂层质量下降
所以，真正的目标并不是“缩短生产线”，而是：
通过合理折叠、堆叠和优化布局，让50米的工艺流程，压缩进25米的厂房空间里。
这意味着，我们需要改变的不只是设备尺寸，而是：
输送系统路径 空间利用方式 风道与气流管理 工艺区域布局逻辑
如果想节省空间，就必须停止“直线式思维”。

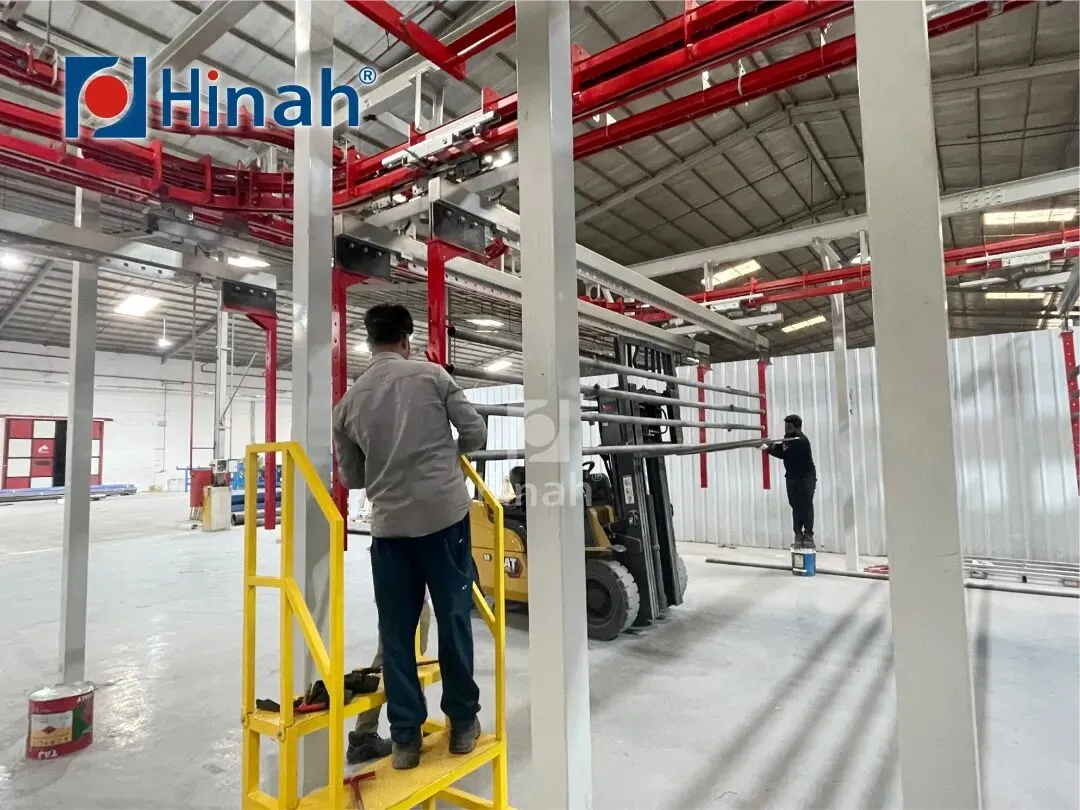

输送系统是整条粉末涂装线的“骨架”，它决定了整个车间布局。
传统布局通常是：
前处理 → 喷房 → 烘道 → 冷却区
全部排成一条直线。
结果就是：
厂房越做越长，空间越来越紧张。
而真正成熟的自动化生产线，往往会采用“折叠式布局”。

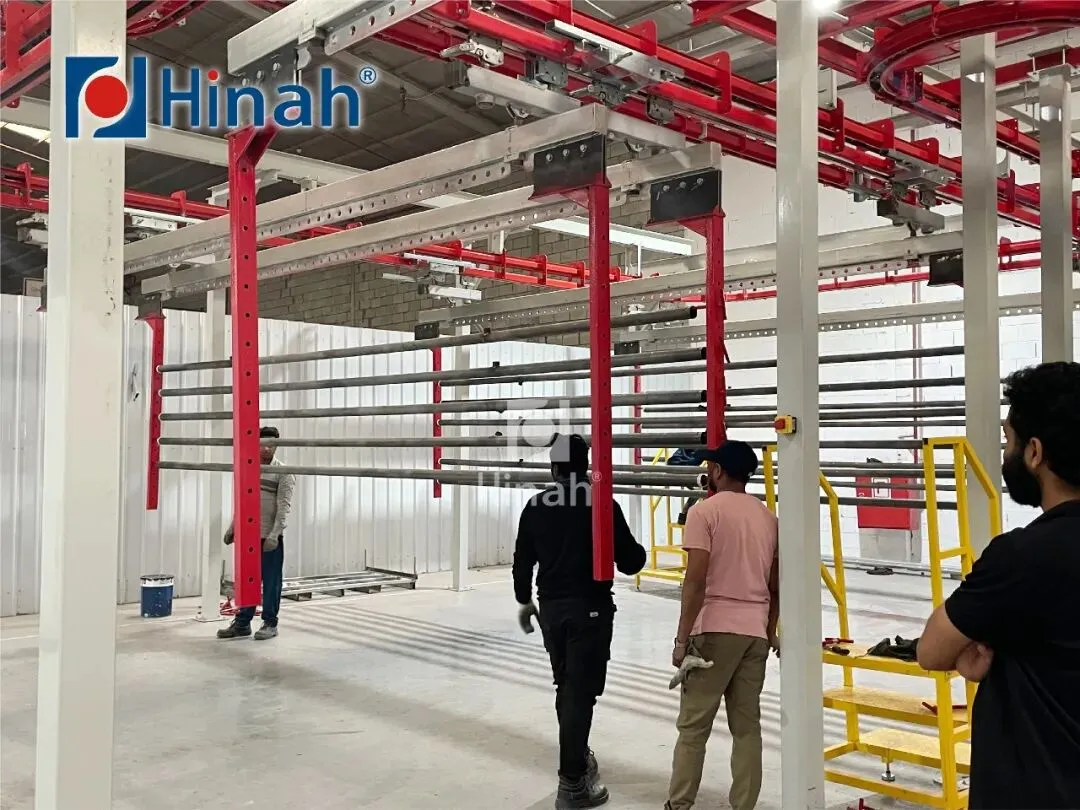

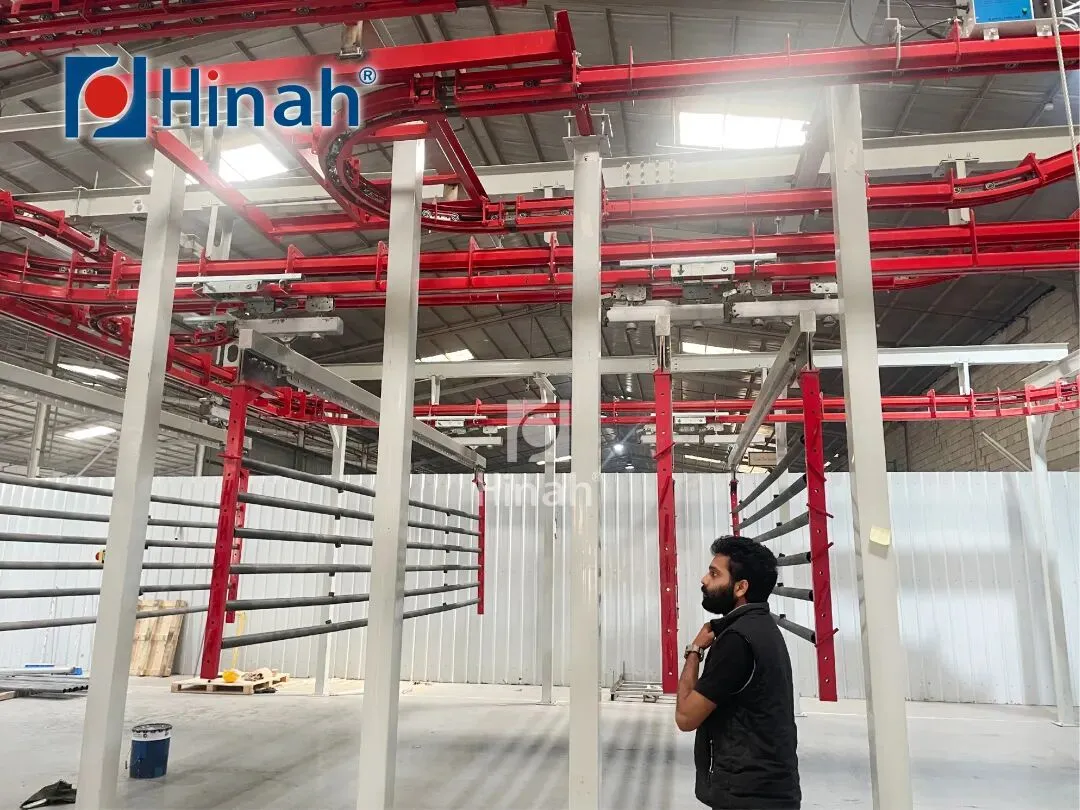

1、U型 / W型回路布局
最简单有效的办法，就是：
把生产线“折叠起来”。
通过180°转弯轨道，可以将整条线设计成：
U型布局 W型布局 多层回路布局
这样做最大的好处是：
上下件区域可以靠在一起
原本需要分别设置在车间两端的：
上件工位 下件工位
现在可以集中在同一区域。
这意味着：
✅ 减少厂房长度
✅ 节省人工
✅ 方便管理
✅ 提高物流效率
很多街灯杆、护栏、货架、管道类项目，都会采用这种布局。

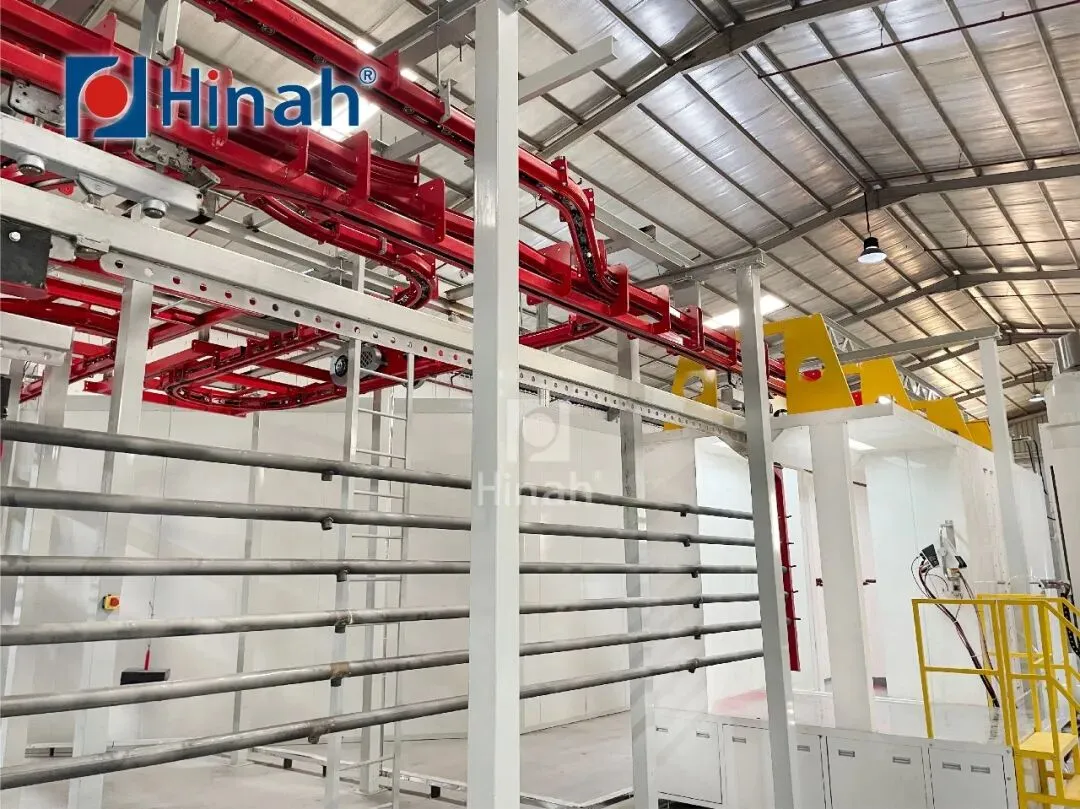

2、利用顶部空间：把输送线“搬到空中”
很多工厂地面空间紧张，但却忽略了一个关键资源：
厂房顶部空间。
例如：
工件从烘道出来后，通常还需要：
15~30分钟冷却时间。
传统方式会在地面设置很长的冷却区，占据大量空间。
而更聪明的做法是：
将输送轨道提升到车间顶部
让工件在空中完成冷却。
这样：
地面空间完全释放 可用于叉车通道 可用于原料暂存 动线更流畅
对于层高较高的厂房，这种方案非常实用。
3、Power & Free 输送系统
传统连续输送链有一个问题：
所有工件必须以同样速度运行。
因此：
烘道必须很长 流平区必须很长 冷却区必须很长
否则工艺时间不够。

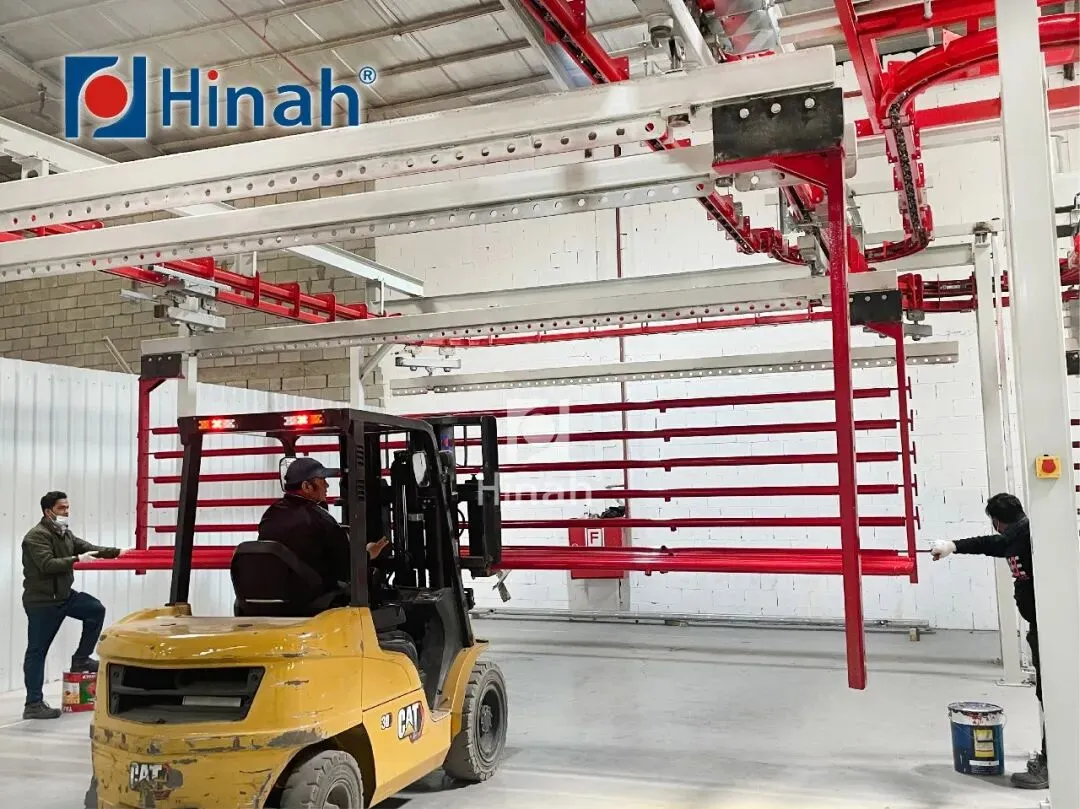

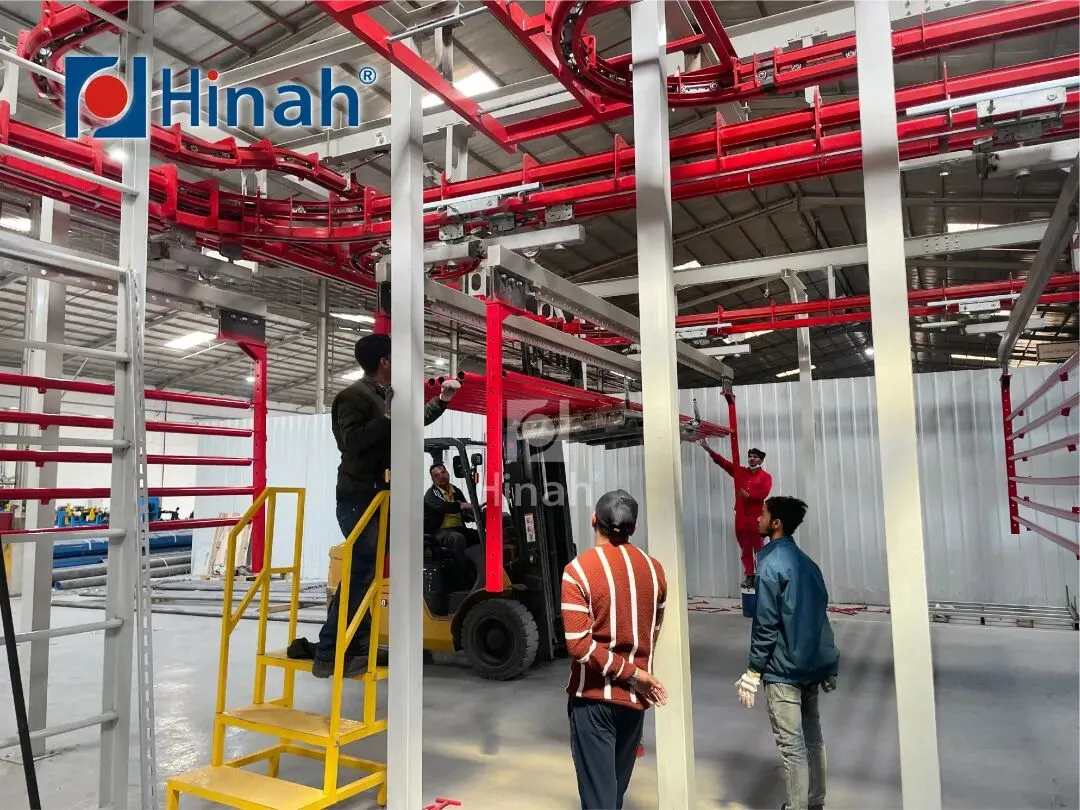

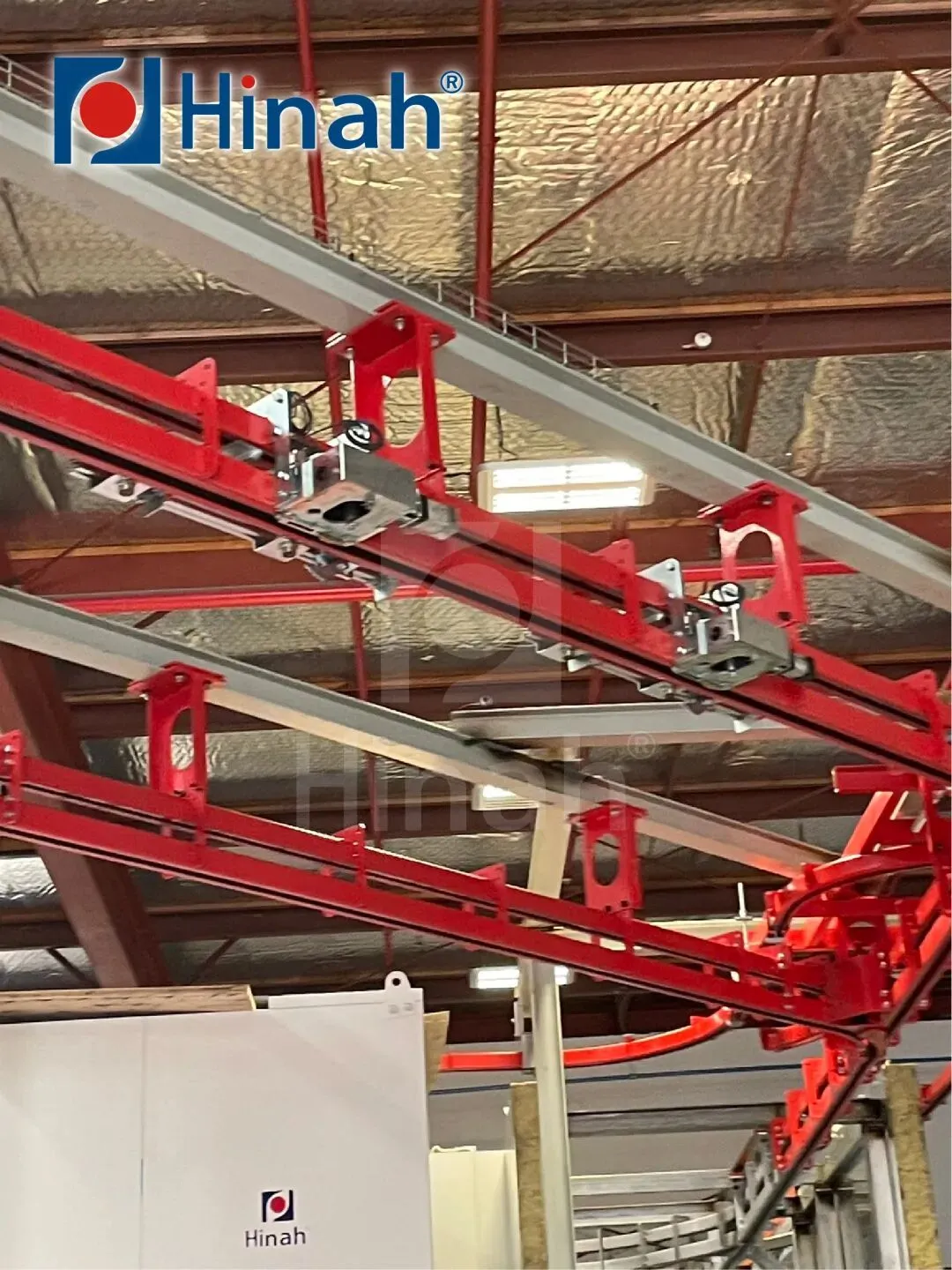

而 Power & Free（积放链）系统则完全不同。
它允许工件：
停止 等待 分流 单独运行
例如：
工件进入烘道后，可以停留在独立轨道中完成固化。
而主输送链仍然高速运行。
这样就能：
✅ 缩短烘道长度
✅ 提高线体灵活性
✅ 减少占地面积
✅ 提升自动化程度
二、如何压缩前处理区域？
在很多粉末涂装生产线中：
前处理往往是最占空间的区域。
尤其传统多工位喷淋前处理：
脱脂 水洗 表调 磷化 纯水洗
每一道工艺都需要独立喷淋室。
空间很快就不够用了。

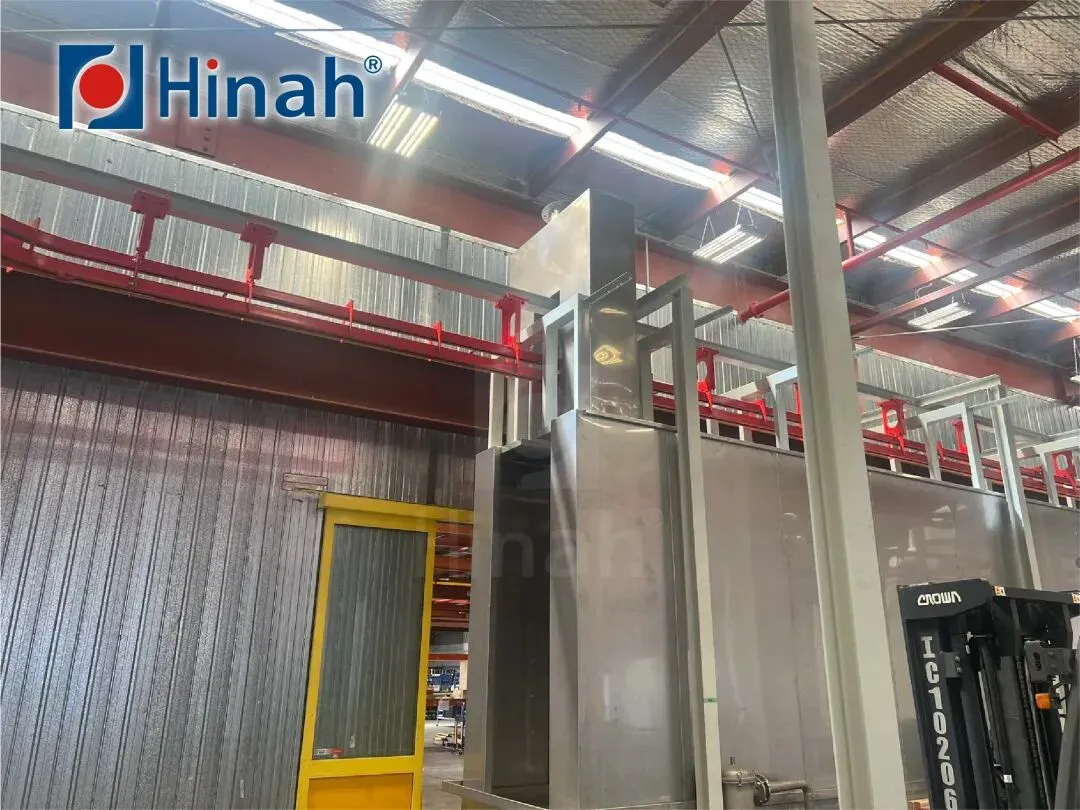

1、多工艺合并喷淋室
对于中小产能项目，可以采用：
“单室多工艺”方案
工件停留在同一个喷淋室中。
PLC系统自动切换：
脱脂液 水洗液 表调液 磷化液
通过阀门循环回对应储液槽。
这样：
原本需要5个区域的工艺，
现在只需要1个喷淋室。
极大节省空间。
2、抛丸替代化学前处理
如果厂房空间非常有限，
又不想配置：
大型水处理系统 烘干炉 长喷淋线
那么：
抛丸机是非常好的选择。
它通过高速钢丸：
去除：
锈蚀 氧化皮 油污
整个过程完全干式处理。
工件抛丸后可直接进入喷粉工序。
不需要：
❌ 烘干区
❌ 水洗区
❌ 废水处理系统
占地面积远小于传统喷淋前处理。

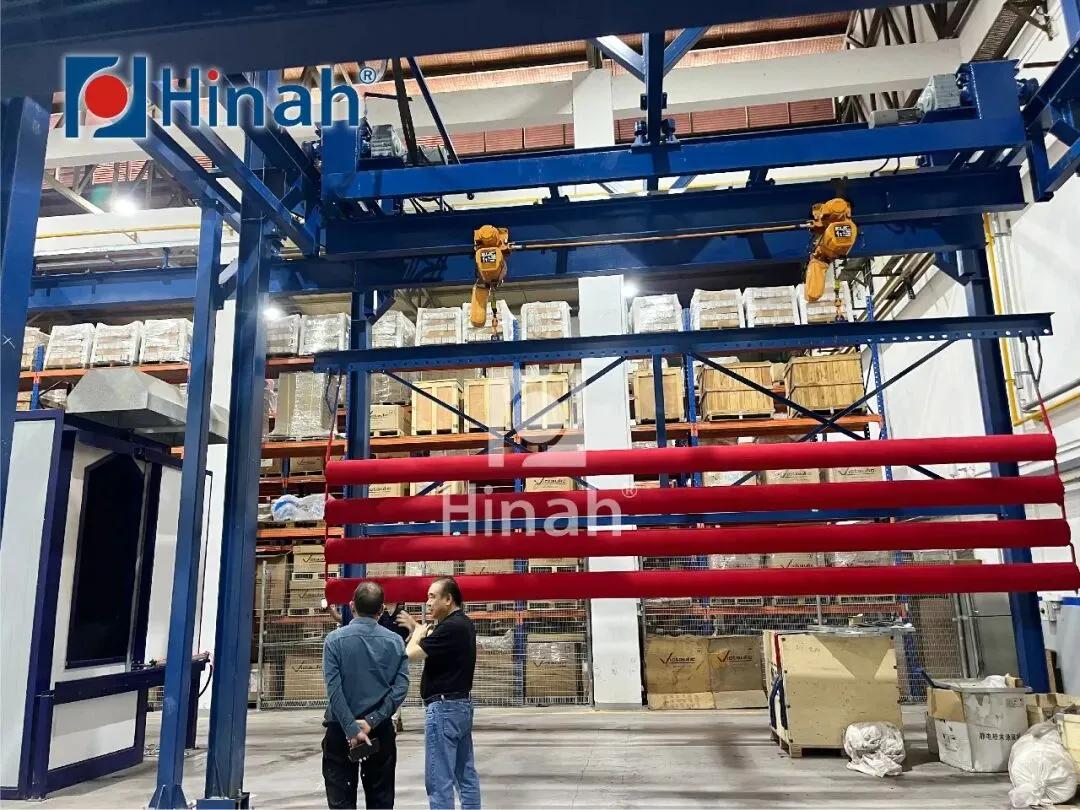

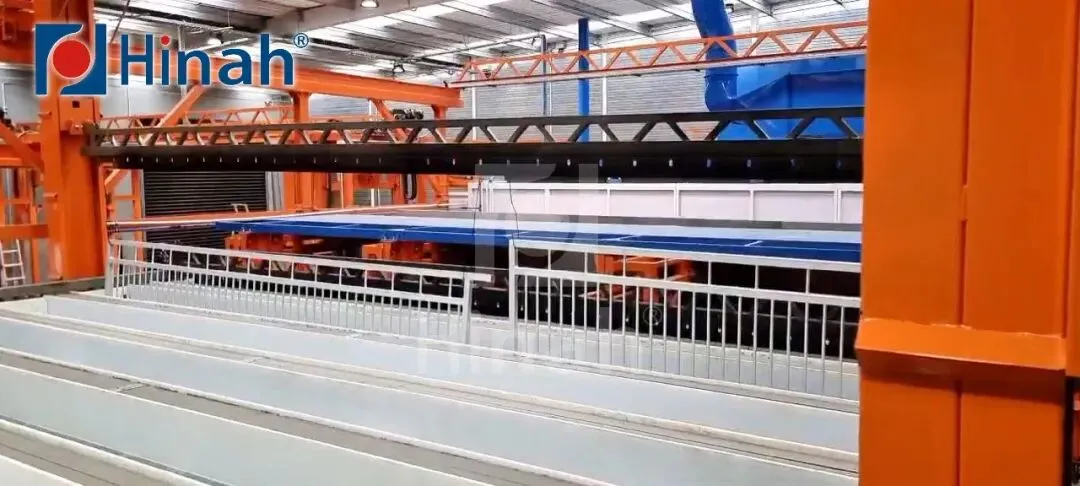

3、立式浸槽系统
对于：
重型工件 异形工件 小批量产品
传统水平喷淋线效率很低。
因为不同槽体之间需要很长过渡距离。
更节省空间的方式是：
立式浸槽
通过：
行车 电动葫芦
将工件垂直放入深槽中。
多个槽体紧密排列。
像“扑克牌”一样并列。
这样：
前处理区域的水平占地面积，
可减少50%以上。
三、喷粉房区域如何做得更紧凑？
喷粉房是整条线的核心区域。
但它同时也最容易拥堵。
因为这里不仅要放：
喷房 回收系统 滤芯 喷枪 操作平台
还必须留出人员通道。
如果布局不好，
光回收系统就可能比喷房还占空间。

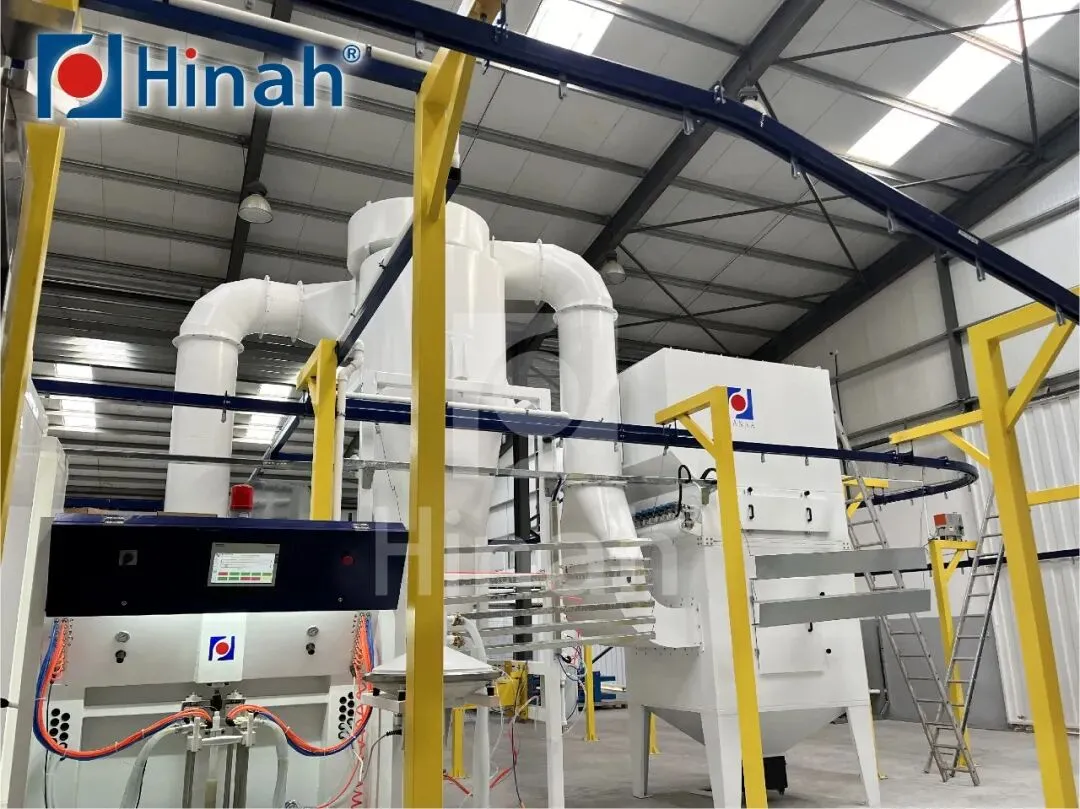

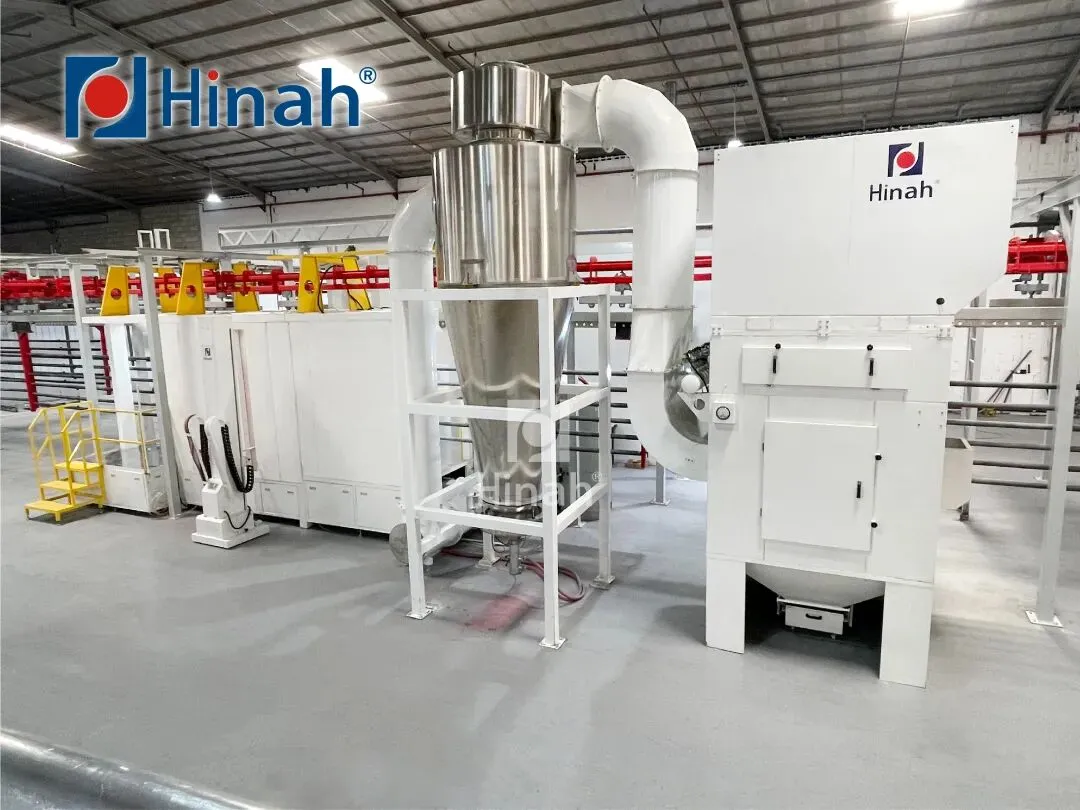

1、一体式旋风回收系统
传统旋风回收系统通常：
管道很长 回收设备独立放置 大型布袋除尘器单独安装
非常占空间。
而现代紧凑型多旋风系统，
通常直接集成在喷房侧面。
优点：
✅ 缩短管道
✅ 减少占地
✅ 提高回收效率
✅ 维护更方便
对于频繁换色项目尤其适合。
2、背靠背人工喷房设计
很多复杂工件需要：
双面人工补喷。
传统做法：
喷房左右两侧都需要宽通道。
占地非常大。
更合理的方法是：
背靠背错位喷房
工件先经过A喷房，
操作员喷涂左侧。
随后进入B喷房，
另一位操作员喷涂右侧。
这样：
通道更窄 人员更集中 占地更小 人体工学更合理

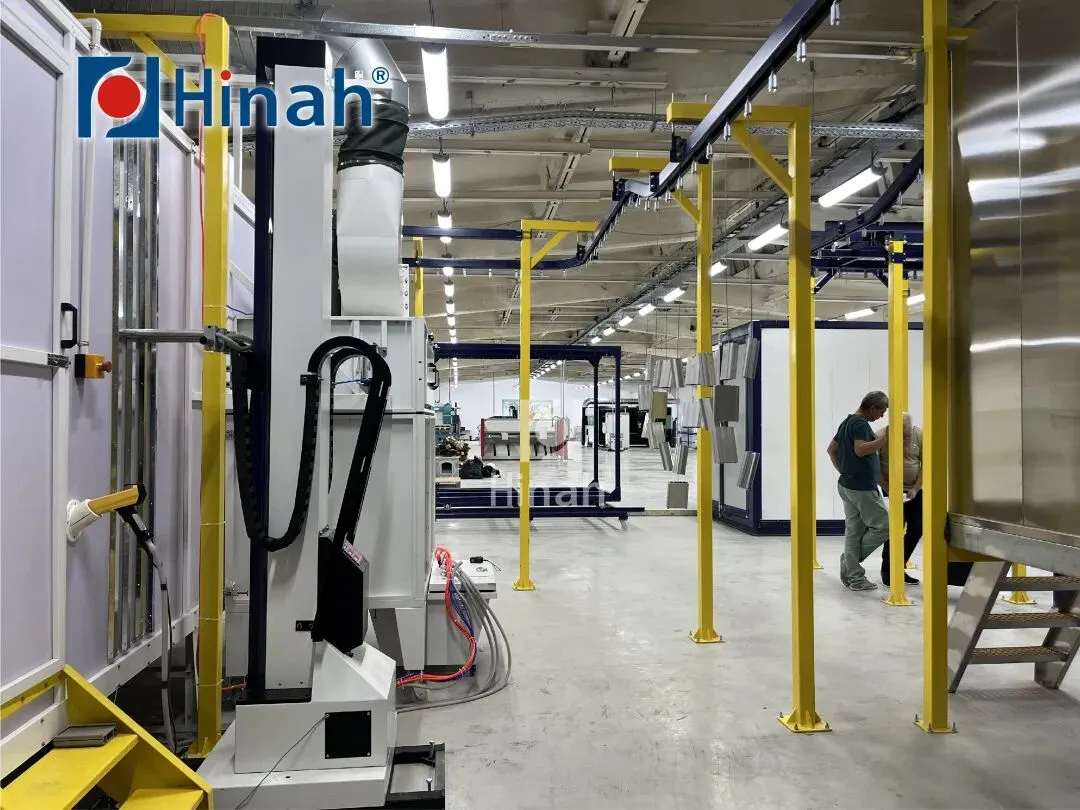

3、可移动往复机
自动喷枪往复机通常需要：
较大的维护空间。
传统固定式安装，
会永久占据大量区域。
而更先进的方式是：
轨道滑移式往复机
正常生产时：
设备紧贴喷房运行。
需要维护时：
可沿轨道拉出。
这样：
既保证了：
✅ 日常紧凑布局
又兼顾：
✅ 后期维护便利性
结语
真正优秀的粉末涂装生产线设计，
从来不是“把设备做小”。
而是：
在有限空间内，最大化利用每一平方米。
通过：
折叠式输送布局 顶部空间利用 紧凑型前处理 一体化喷房设计 智能积放输送系统
即使厂房面积有限，
也依然可以实现：
✅ 高产能
✅ 自动化
✅ 稳定品质
✅ 流畅物流动线
对于现代制造企业来说：
节省空间，
其实就是在提升效率与利润。
