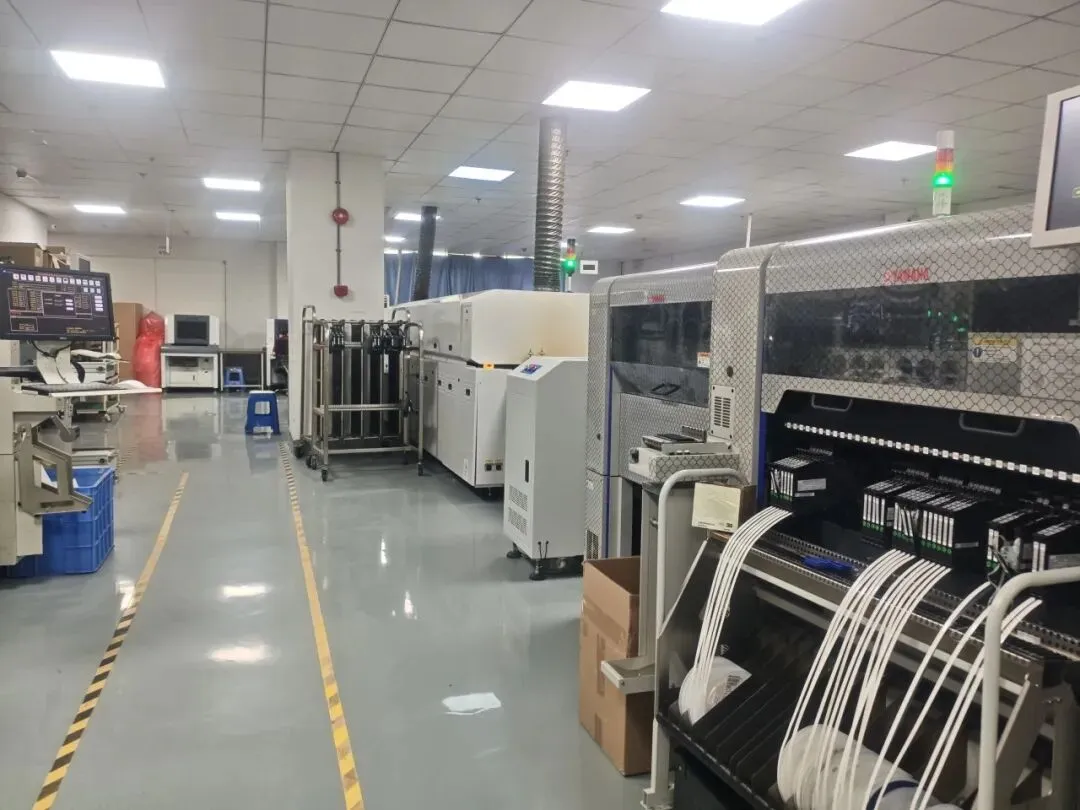

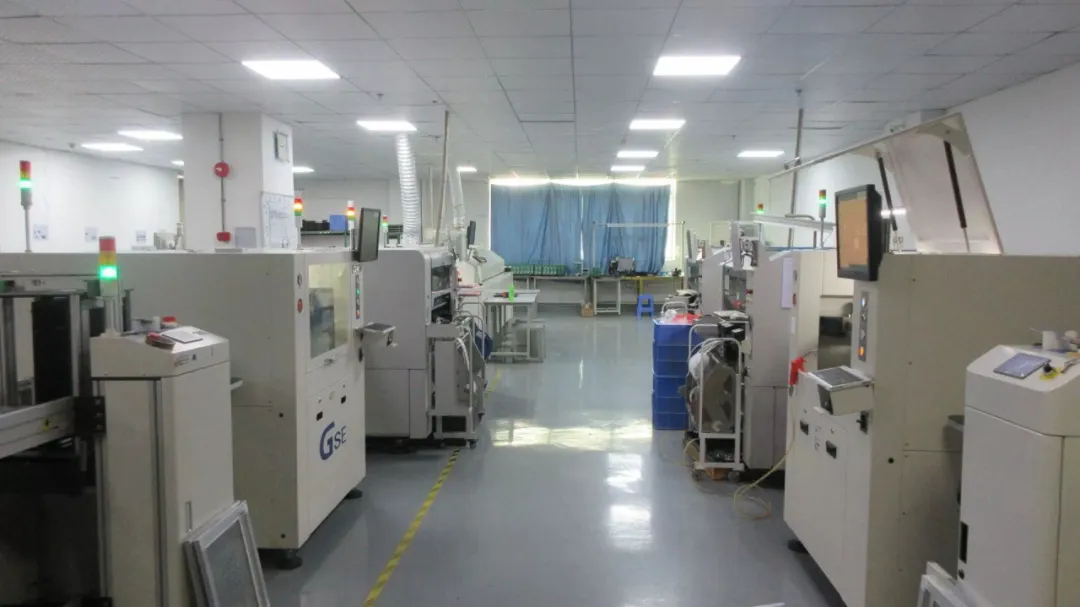

OEM 工厂 SMT 自动化生产线设备介绍

锡膏印刷是 SMT 生产的起点，其质量直接决定后续焊接良率。当前主流品牌包括 DEK、MPM、GKG 等：

• DEK TQ 系列：采用日本 THK 定制线性马达驱动系统，动态精度达 ±12.5μm@6σ，印刷周期仅 5 秒，USC 钢网清洁技术支持 8 小时连续运行，适用于半导体封装和高端消费电子

• MPM Momentum® II 100：对准重复精度 ±11μm@6σ，焊膏印刷精度 ±17μm@6σ，循环时间 11 秒，BridgeVision 视觉系统将缺陷率控制在 0.01% 以下

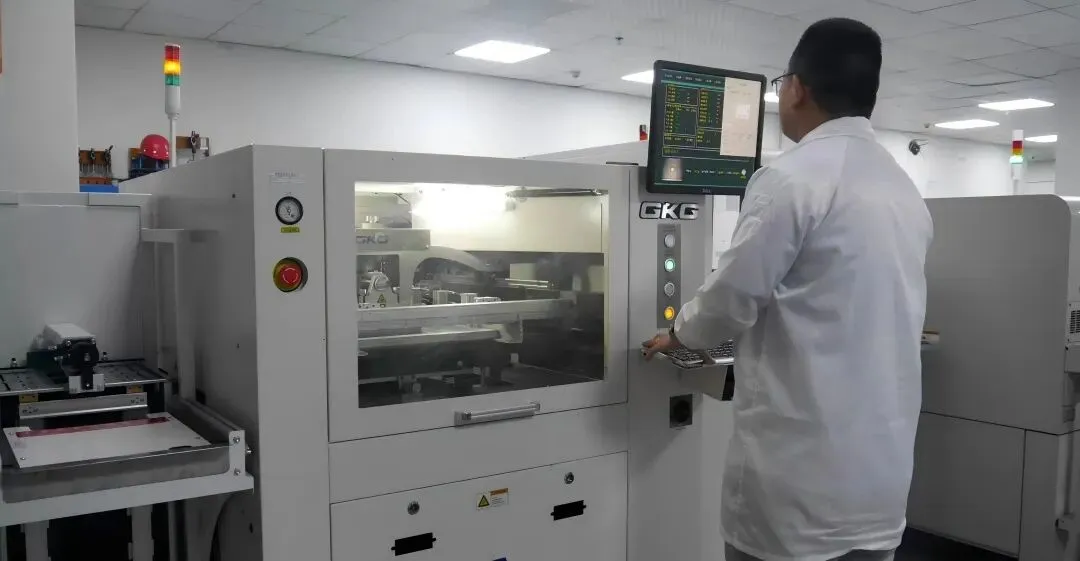

• GKG GT++ 系列：精度 ±10μm，是全球唯一量产 01005 元件印刷的设备，换线时间小于 5 分钟，国产化率超 70%

原理：印刷机通过 "定位 - 下刀 - 刮印 - 脱模 - 检测" 五个步骤完成作业：CCD 摄像头识别 Mark 点确保 PCB 与钢网开口精准对齐（偏差≤0.05mm），聚氨酯刮刀以 45°~60° 角度匀速刮动，压力控制在 8~12N/cm²，速度保持在 50~150mm/s。

贴片机是 SMT 产线中技术含量最高、价值占比最大的核心设备，占据整体市场价值量的近 50%。全球主流厂商雅马哈，西门子，富士，松下，JUKI。

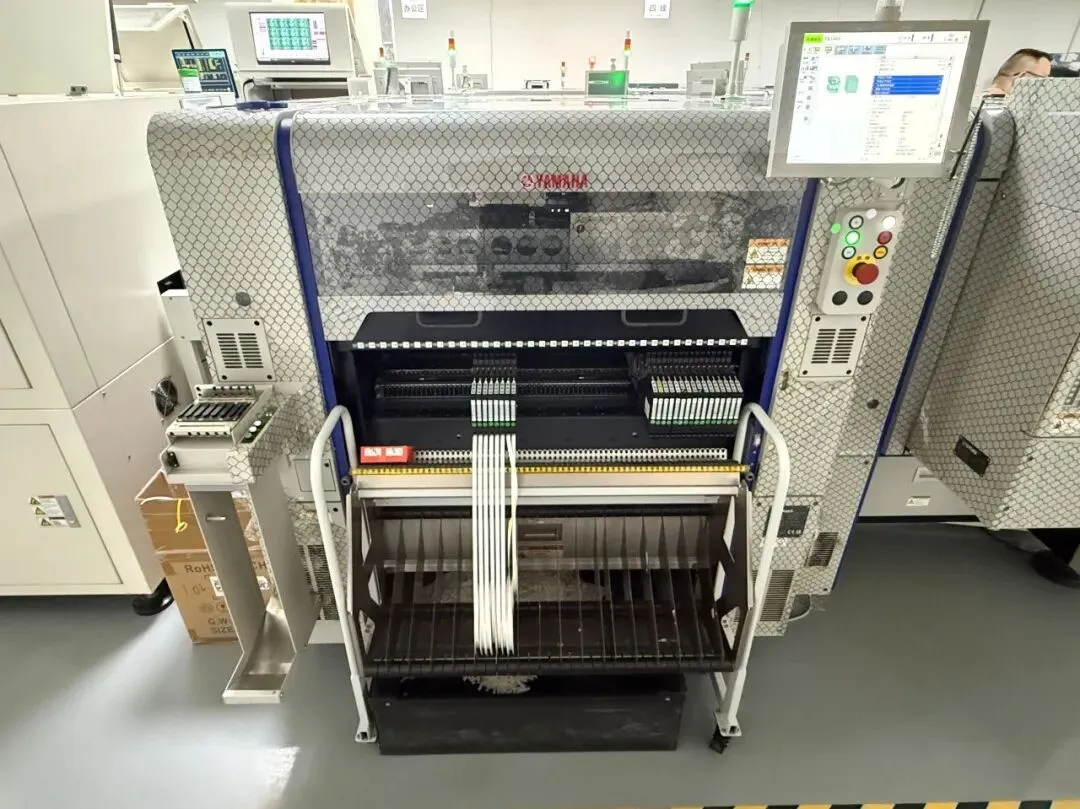

雅马哈代表型号YRM20DL，贴装速度120,000 CPH，贴装精度±15μm，元件尺寸范围0201~W55×L100mm

雅马哈性能：

• 极致稳定性：日系精工品质，设备平均无故障时间 (MTBF) 行业领先，长期运行精度保持率超 99%

• 智能工厂生态：完整的 Y.I.S 智能工厂系统，无缝对接 MES/ERP，实现全流程数据追溯与可视化管理

• 灵活适配性：特别擅长中小批量、多品种生产模式，换线时间比同类设备缩短 40%

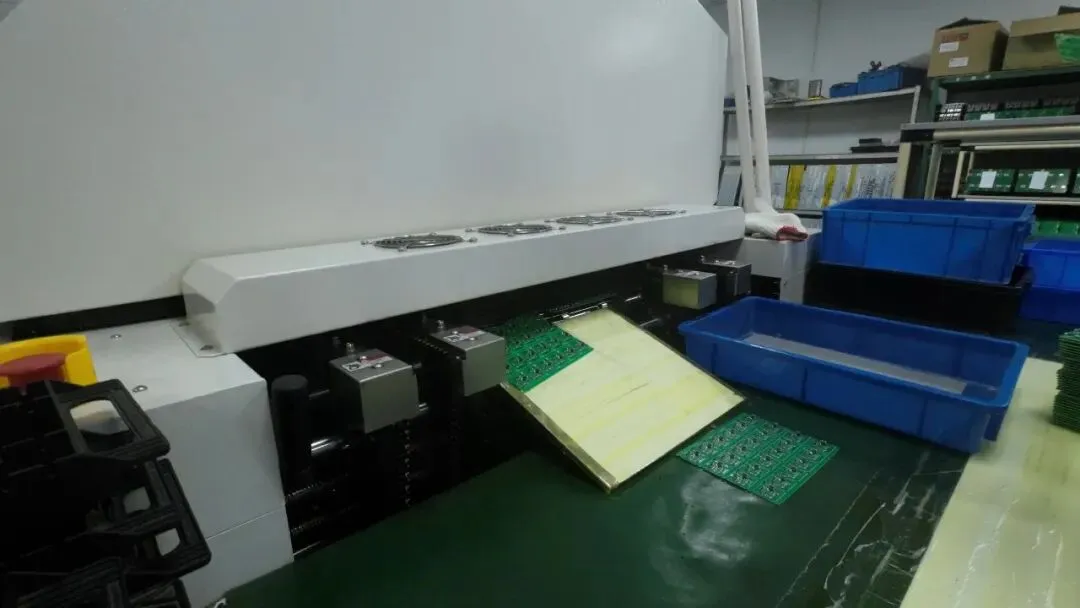

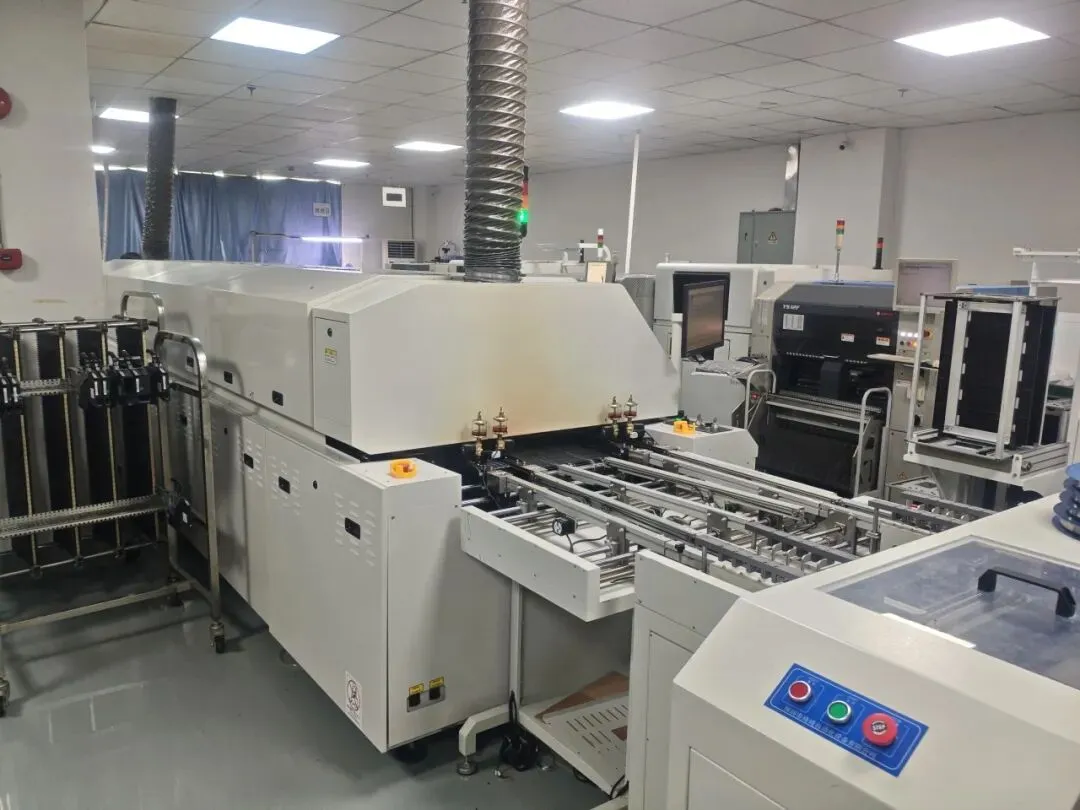

回流焊接是形成可靠电气连接的关键工序，通过精确控制的温度曲线使锡膏熔化、冷却，形成永久性焊点。

美国 Heller 品牌作为行业标杆：

• Heller 1809MKIII 系列：设 8-13 个独立加热区，控温精度 ±1℃，温度范围覆盖室温至 350℃

• 热风风速 1.5-2m/s，确保 PCB 表面温度均匀性≤±2℃

• 余热回收与排烟设计，能耗比传统设备低 15%-20%

• 内置 UPS 电源，具有断电保护功能

典型的无铅焊膏（SAC305）温度曲线包含四个阶段：预热区（室温→150℃，升温速率 1-3℃/s）、恒温区（150-180℃，60-120 秒）、回流区（峰值温度 235-250℃，液相线以上时间 40-90 秒）、冷却区（降温速率 2-4℃/s），严格遵循 IPC-7530 温度曲线标准。

AOI（自动光学检测机）：Omron MV-4000 系列搭载深度学习算法，可自动识别 6 类焊点缺陷和 32 种元件偏移问题。采用多光谱成像技术使误判率降至 0.3% 以下，炉前相机分辨率 < 25μm，炉后 < 15μm，XY 系统精度 ±10μm@6σ。

根据 BOM（物料清单）逐一确认 PCB 板、贴片元件、焊膏的型号、规格与数量，避免错料风险。焊膏预处理：冷藏的焊膏取出回温 4-8 小时，搅拌均匀保证粘度符合要求。PCB 清洁：去除表面油污与粉尘，防止影响焊接质量。

为“大电流”与“微信号”打下地基

智能插座内部既有承载 10A/16A 大电流的继电器，又有处理 Wi-Fi/Zigbee 信号的微小 RF 芯片。

我们严格控制锡膏厚度在 0.12-0.2mm，并依据 IPC-7525 标准设计钢网。对于插座的大电流焊盘，我们会采用“局部加厚”或增大开孔面积，确保锡量充足，防止大电流通过时焊点发热；而对于触摸开关上极细的触控 IC 引脚，则采用微缩开孔，防止连锡导致触控失灵。

核心价值：精准的印刷是防止插座在使用一年后因焊点疲劳而接触不良的第一道关卡。

守护“联网稳定性”的守门员

智能产品的灵魂在于联网。如果 Wi-Fi 模组的接地焊盘锡膏体积不足，会导致接地不良，进而产生电磁干扰，造成信号不稳定或频繁掉线。

SPI 设备以 5μm 的分辨率进行 3D 扫描，确保锡膏覆盖率 ≥75%。一旦检测到体积偏差超过 ±10%，系统会在 500ms 内反馈给印刷机进行补偿。

核心价值：这保证了每一块智能插座的射频性能一致，让用户在家里任何一个角落都能稳定控制家电。

确保“触控零延迟”与“外观精致”

触摸开关对元件位置的敏感度极高，微小的偏移都可能导致触控弹簧片对位不准，出现反应迟钝。

遵循“从小到大、从轻到重”的原则，利用飞行视觉技术实现 ±0.025mm 的对位精度。对于 0201 等微小阻容件，贴装压力控制在 5-8N，既保证粘牢又不会挤散锡膏。

核心价值：高精度的贴装确保了触摸开关的指示灯排列整齐，提升了产品的“高端质感”，同时保证了触控电路参数的精准，实现毫秒级响应。

强电与弱电的“融合艺术”

这是最关键的环节，涉及  强电与弱电的共存。

我们采用多温区氮气保护炉，将残氧量降至 <3000ppm。无铅焊接峰值温度严格控制在 235-245℃，液相线以上时间（TAL）保持在 45-90s。

核心价值：氮气环境能让焊点更光亮、润湿性更好，显著提升电源模块的转换效率（降低待机功耗）。同时，精准的温度曲线能防止继电器引脚处的金属间化合物（IMC）层过厚变脆，确保用户在频繁插拔插头时，焊点依然牢固，杜绝打火隐患。

拦截“安全隐患”的终极防线

对于涉及强电的智能插座，任何微小的短路都可能引发安全事故

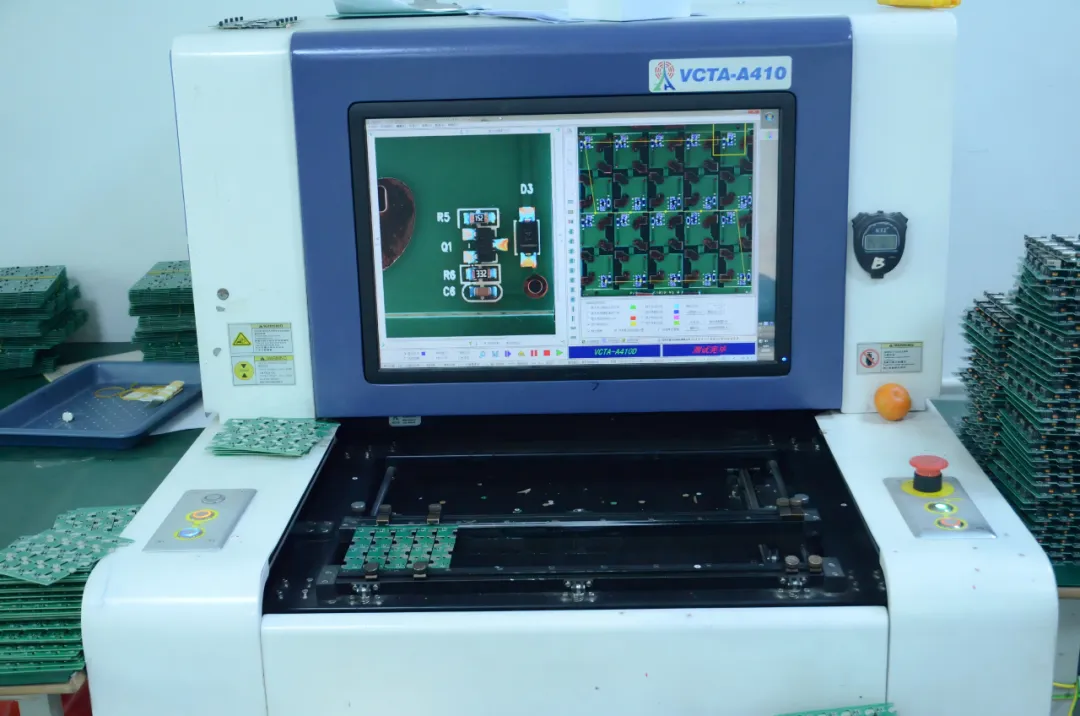

AOI 设备通过多光谱、多角度成像，以 <0.01% 的漏检率扫描每一块板子。它不仅能识别元件缺失，还能通过焊点反光判断是否存在虚焊或连锡。

核心价值：这是产品出厂前的最后一道“安检”，确保流向市场的每一款智能开关和插座都符合 IPC-A-610G 的高可靠性标准，经得起用户几年甚至十几年的日常考验。

检测合格的 PCB 板流入下一道工序：DIP 插件、ICT/FCT 功能测试、分板、清洗三防，最终完成成品入库。整个流程严格遵循 IPC-A-610G 质量标准，确保每一块 PCBA 的可靠性。

• 印刷精度：±10~15μm，CPK≥2.0

• 贴装精度：高端设备 ±15μm（Cpk≥1.0），中端设备 ±25~40μm

• 温控精度：回流焊炉 ±1℃，板面温差≤±2℃

• 检测分辨率：SPI≤1μm，AOI≤15μm

• 单线理论产能：单台高速贴片机 10~12 万点 / 小时，整线配置 2~3 台贴片机可达 20~30 万点 / 小时

• 设备综合效率（OEE）：智能产线可达 92%，传统产线约 65%

• 换线时间：智能产线 15~25 分钟，传统产线 4~6 小时

• 良率水平：高端产线 99.8% 以上，不良率≤0.12%
