行业洗牌来了? 多家合封SiC厂商悄然入局,PD等消费电源市场迎来前所未有变局... ...

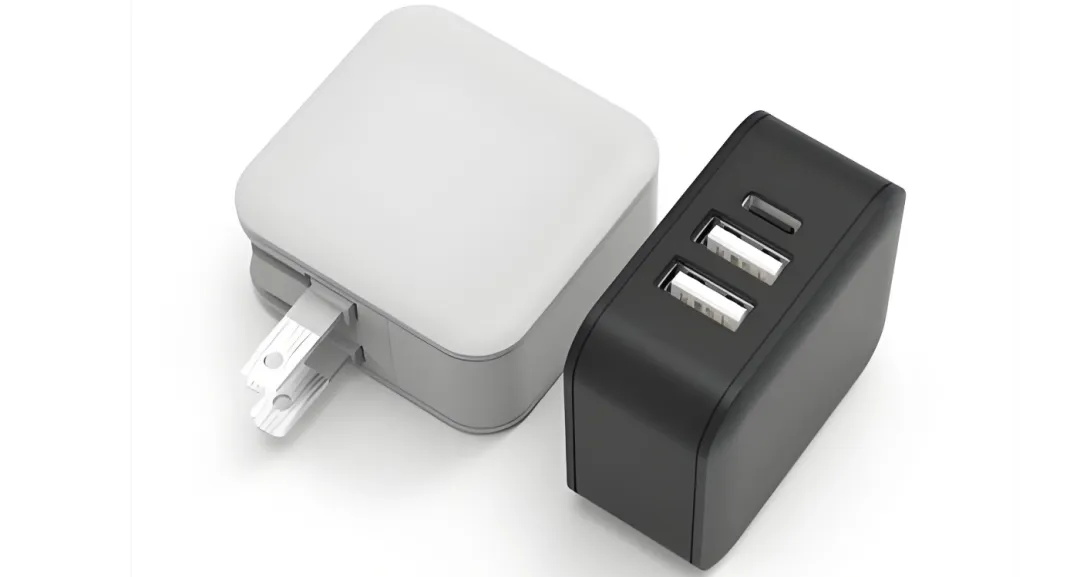

在追求更高功率密度与效率的消费电源市场，第三代半导体的战局正悄然生变。过去几年，氮化镓（GaN）凭借其高频优势，在快充领域快速普及，合封GaN方案更是成为市场主流。然而，随着产业链的成熟与成本优化，碳化硅（SiC）这一原本多用于工业、汽车等高门槛领域的材料，正开始向泛消费类产品渗透，并带来了新的技术路径选择——合封SiC控制器。全球PD 充电器市场正处于 “量价齐升” 的关键周期，2025 年市场规模预计达 340.9 亿元，2032 年将突破 464.5 亿元，六年复合增长率维持在 4.5%。这一增长并非单纯依赖消费电子存量替换，更核心的驱动力来自技术升级带来的场景扩容 —— 从早期手机单口快充，向笔记本电脑、多设备协同充电、车载 PD 等多场景延伸，催生了对 “高功率密度、长寿命、低发热” 的刚性需求。第三方品牌凭借灵活的技术选型和成本控制，已占据超过半数市场份额，而技术路线的分化成为品牌竞争的核心壁垒，其中 GaN 方案在 2024 年出货量达 1.27 亿台，占比 21.8%，形成阶段性主导；但随着功率段向 100W + 延伸，SiC 与控制器合封技术正凭借其独特的性能优势，成为高功率场景的破局关键。二、SiC MOS 与控制器合封：集成化带来的性能革命SiC 合封技术的核心突破在于 “系统级集成”—— 将 SiC 功率开关管、驱动芯片、控制单元封装为单芯片，彻底改变了传统 PD 电源 “分立器件 + 外围电路” 的架构，其性能优势并非孤立参数的提升，而是集成后带来的协同效应：在集成度与 BOM 优化层面，合封方案直接省去了传统架构中必需的光耦、TL431 等隔离与反馈器件，外围器件数量减少 30%-50%，PCB 面积压缩 25% 以上。这一变化不仅简化了电源设计流程，更关键的是降低了器件间的寄生参数，减少了信号传输延迟，为高频化运行奠定了基础。对于量产厂商而言，集成化带来的另一大优势是调试周期的大幅缩短，从传统分立方案的 1-2 个月压缩至 2 周内，同时 EMI（电磁干扰）裕量提升 10-15dB，无需额外增加屏蔽措施即可满足行业标准，显著降低了量产风险。效率与热管理是 SiC 合封方案的核心竞争力。SiC 材料本身具备 4.9W/cm・K 的高热导率，是 GaN 材料（1.3W/cm・K）的 3.7 倍，再结合合封架构减少的散热路径损耗，使得同等功率下的表温降低 5-10℃，部分 65W 级方案甚至可省去散热片。在效率表现上，SiC 的低开关损耗特性与合封后的驱动优化形成叠加，65W 级产品峰值效率普遍达到 93%以上（低压），全负载效率较传统硅基方案提升 2%-5%，尤其在高负载持续运行场景（如笔记本充电）中，效率优势更为明显，可有效降低能耗与发热老化，延长电源使用寿命。可靠性与电压裕量方面，SiC 合封方案的耐压等级普遍达到 750V（部分产品达 700V），结温耐受能力突破 175℃，远高于 GaN 方案的常规水平。这一特性使其在电网波动较大的场景（如工业环境、户外充电）中具备更强的抗干扰能力，同时为功率升级预留了空间 —— 当 PD 电源从 65W 向 100W + 演进时，更高的耐压和结温冗余可避免因功率提升导致的可靠性下降，这也是 SiC 合封在高功率段的核心优势之一。SiC 合封技术的渗透呈现 “从中功率向高低功率延伸” 的特征，当前核心战场集中在 18W-120W 主流 PD 功率段，不同功率段的产品设计与场景需求深度绑定：18W-48W 低功率段是 SiC 合封的 “入门级市场”，核心诉求是 “低成本、小型化、低待机功耗”。国内厂商如芯茂微推出的 LP3798EXM 系列，采用 ASOP6 小封装，集成了超过 750V 的 SiC 功率器件，采用原边反馈架构，彻底省去光耦和 TL431，待机功耗控制在 75mW 以下，完美适配手机原装充电器、便携式小功率适配器等场景。这一功率段的合封方案并非追求极致性能，而是通过集成化降低 BOM 成本和生产复杂度，与 GaN 方案形成差异化竞争 ——GaN 在低功率段的高频优势难以充分发挥，而 SiC 合封的成本优势逐渐显现。65W 中功率段是当前 SiC 合封的 “主战场”，也是消费电子 PD 电源的核心功率段，需求集中在 “高功率密度、高效率、多口兼容”。茂睿芯的 MK2799DAM 和硅动力的 SP9477W 是该功率段的代表性产品：前者采用 ESOP10 封装，集成 750V/450mΩ SiC MOS，工作频率 135kHz，230VAC 输入下峰值效率达 94.2%，支持 CCM/DCM 混合模式，适配单口或双口 65W PD 充电器；后者则采用准谐振控制架构，700V SiC 器件搭配 ESOP10W 封装，效率进一步提升至 94.6%，重点针对追求极致效率的高端第三方快充品牌。这一功率段的 SiC 合封方案已实现规模化量产，其核心竞争力在于 “效率与成本的平衡”—— 相较于 GaN 方案，SiC 合封在热性能上更优，适合多口充电器中器件密集排布的场景；相较于传统硅基方案，效率和功率密度又显著提升，成为 65W 级高端快充的首选技术路径之一。100W + 高功率段是 SiC 合封的 “未来增长点”，当前仍处于导入期，主要适配笔记本电脑快充、多口大功率桌面充电器、车载 PD 等场景。由于功率提升带来的电流应力和热损耗增加，该功率段的合封方案尚未完全成熟，部分厂商采用 “分立 SiC MOS + 专用驱动合封” 的过渡形态，核心参数集中在 650V/170mΩ 左右，拓扑结构以 LLC 为主。LLC 拓扑与 SiC 的低导通损耗特性高度匹配，可实现更高的转换效率和功率密度，解决 100W + 场景下的发热难题。随着 8 英寸 SiC 衬底工艺的成熟，高功率段合封芯片的成本将逐步下降，预计 2026 年前后将实现规模化量产，成为 SiC 合封技术替代 GaN 的关键突破口。四、SiC 合封与 GaN 的核心差异：互补而非替代的底层逻辑SiC 合封与 GaN 在 PD 电源市场的竞争，本质是 “不同材料特性适配不同场景需求” 的博弈，两者的优劣势差异源于材料本质与技术架构，短期内难以形成绝对替代关系：开关速度与频率特性是两者最核心的差异。GaN 材料的电子迁移率更高，开关速度可达 1-3MHz，是 SiC 合封方案（100-500kHz）的 2-30 倍。这一特性使得 GaN 在 200W 以下场景中，能够以更高的频率实现极致小型化 —— 例如 65W GaN 充电器的体积可压缩至传统硅基方案的 50%，更适合追求便携性的手机、平板快充场景。而 SiC 合封的频率优势虽不明显，但在高频运行时的稳定性更优，EMI 控制难度更低，无需复杂的缓冲电路，这对于高功率场景下的可靠性至关重要。导通损耗与高压适配性方面，SiC 材料的本征特性使其在高压（600V 以上）、大电流场景下的导通电阻Rds (on)更小，导通损耗显著低于 GaN。例如在 100W + 功率段，SiC 合封方案的导通损耗可较 GaN 降低 15%-20%，这意味着在持续高负载运行时，SiC 方案的发热更少，效率更稳定。此外，SiC 的高热导率使其热扩散能力更强，在多口充电器等器件密集排布的场景中，SiC 方案的热管理优势更为突出，可避免因局部过热导致的性能衰减或寿命缩短。成本与量产成熟度是当前 SiC 合封的主要短板。GaN 采用硅基工艺，产业链成熟度更高，量产成本已逐步下降至接近高端硅基方案的水平；而 SiC 衬底的制备难度大、成本高，即使是合封方案，当前成本仍较 GaN 高出 20%-30%，这在成本敏感的中低端 PD 电源市场中形成了明显限制。此外，GaN 方案的调试流程更成熟，第三方厂商的适配周期更短，而 SiC 合封方案需要厂商具备一定的系统集成能力，对驱动算法、热设计的要求更高，量产门槛相对较高。选型逻辑的核心结论是：200W 以下追求极致体积和成本敏感的场景，GaN 仍具备不可替代的优势；100W + 高功率、持续高负载、对可靠性和热性能要求严苛的场景，SiC 合封方案逐步替代 GaN 和传统硅基方案；65W 级市场则形成两者共存的格局，品牌根据自身技术积累和产品定位选择适配方案。长期来看，两者并非 “非此即彼” 的替代关系，而是基于场景需求的互补共存。五、国内合封 SiC MOS 厂商：技术梯队与产品突破国内厂商已敏锐捕捉到 SiC 合封技术的市场机遇，形成了以 “茂睿芯、芯茂微、硅动力、爱仕特” 为核心的第一梯队，产品已实现从低功率到中功率的规模化量产，高功率段正加速布局：茂睿芯（MERAKI）是 65W 级合封 SiC 方案的领军企业，其代表产品 MK2799DAM 凭借高集成度和高效率成为市场标杆。该产品集成 750V/450mΩ SiC MOS，采用 ESOP10 封装，支持单面波峰焊，简化了生产流程；在性能上，230VAC 输入下峰值效率达 94.2%，全负载效率波动小于 1%，EMI 裕量充足，无需额外增加滤波器件即可满足 EN55032 Class B 标准。茂睿芯的核心优势在于驱动与控制算法的协同优化，通过自主研发的自适应驱动技术，解决了 SiC 器件开关过程中的电压尖峰问题，提升了方案的可靠性，当前该产品已进入多家头部第三方快充品牌的供应链，市场份额快速提升。芯茂微则聚焦于 18W-48W 低功率段，其 LP3798EXM 系列是国内首款实现规模化量产的低功率合封 SiC 方案。该系列产品采用 ASOP6 小封装，集成了超过 750V 的 SiC 功率器件和原边反馈控制单元，彻底省去光耦、TL431 等外围器件，BOM 成本降低约 15%；待机功耗控制在 75mW 以下，远低于国家一级能效标准（100mW），适配手机原装充电器、智能家居设备电源等场景。芯茂微的技术优势在于低成本工艺优化，通过与 SiC 衬底厂商深度合作，实现了合封芯片的性价比突破，当前该系列产品的月出货量已突破百万颗，成为低功率 SiC 合封市场的主力供应商。硅动力（Si-Power）以 65W 级高功率密度方案为核心，其 SP9477W 产品采用准谐振控制架构，集成 700V SiC MOS，ESOP10W 封装设计增强了散热性能，230VAC 输入下峰值效率达 94.6%，是当前 65W 级合封 SiC 方案中的效率标杆。该产品的核心亮点在于准谐振与 SiC 特性的深度融合，通过优化开关时序，进一步降低了开关损耗，同时提升了轻载效率，适合多口充电器中 “轻载 + 重载” 交替运行的场景。硅动力凭借在电源管理芯片领域的长期积累，其合封方案的驱动稳定性和 EMI 控制能力突出，已进入多家笔记本电脑配件厂商的供应链，为 100W + 方案的研发奠定了基础。
爱仕特科技拥有从芯片设计、晶圆制造、封装测试、应用开发SiC MOS全产业链，是国内最早SiC MOS技术团队之一，前期主要在新能源汽车、电力电子行业深耕数年，已成为碳化硅行业前十企业，累计SiC MOS出货数千万只（主要供应汽车电子、工业领域），2026年开始进入PD电源领域，目前已推出针对65W、100W等300mΩ、90mΩ等产品，也是国内首家采用DFN5*6合封的SiC MOS厂商，目前终端用户已经开始试产，效率业内领先，计划2026Q3扩大产能供给。智融科技也面向 SiC/GaN 高频快充推出的同系列准谐振反激控制器，核心定位差异在功率等级与应用场景：SW11923主打30-50W 中低功率快充，采用 ESOP7 封装，适合手机单口 PD 充电器、小功率多口充电器等场景，支持 QR/DCM 多模式工作，130kHz 开关频率，驱动功耗 < 775mW，能以低成本实现高效低 EMI 的快充方案。SW11928主打65-100W 大功率快充，采用 ESOP10 封装，支持 750V 高压规格，可直驱碳化硅（SiC）功率器件，适配笔记本 PD 快充、多口大功率充电器等场景，同样采用 130kHz QR/DCM 架构，驱动功耗 < 775mW，是智融科技面向中大功率氮化镓 / 碳化硅方案的主力型号之一。目前国内PD电源SiC MOS晶圆主要来自长飞、昕感、芯合、芯粤能、爱仕特等少数厂商，虽然PD电源市场价格低，但凭借需求庞大，国内其他SiC MOS晶圆厂也纷纷加速布局，例如士兰微、华润微等传统功率器件厂商，凭借自身的晶圆制造能力，在 SiC 衬底、外延工艺上具备协同优势；而氮化镓厂商如纳微、英诺赛科也开始跨界布局 SiC 合封，试图通过技术融合覆盖更广泛的功率段。国内厂商的集体发力，不仅推动了合封 SiC 方案的成本下降，更加速了供应链的自主化，为后续在车载 PD、工业电源等高端场景的突破奠定了基础。SiC 合封技术在 PD 电源市场的未来发展，核心取决于 “成本下降速度” 与 “场景扩容节奏” 的匹配，其替代 GaN 的边界将逐步清晰，呈现 “分功率段、分场景” 的渗透特征，GaN将面临前所未有的压力：技术演进层面，8 英寸 SiC 衬底的量产将成为成本下降的关键拐点。当前主流 SiC 衬底以 6 英寸为主，成本较高；随着 8 英寸衬底工艺的成熟，预计 2027 年 SiC 合封芯片的成本将降至硅基器件的 1.5 倍，较当前下降 30%-40%。同时，合封集成度将进一步提升，未来可能实现 “SiC MOS + 驱动 + PFC+LLC” 的全功能集成，进一步简化 BOM，降低设计门槛。此外，SiC 器件的性能参数将持续优化，导通电阻（Rds (on)）将从当前的 450mΩ 级降至 200mΩ 以下，开关频率提升至 500kHz以上，缩小与 GaN 在频率上的差距。市场渗透路径将呈现 “高功率先行，中功率跟进” 的特征。100W + 高功率段将成为 SiC 合封替代 GaN 的核心场景，预计 2026 年该功率段 SiC 合封方案的市场占比将突破 30%，主要应用于笔记本电脑快充、车载 PD 充电器、多口大功率桌面充电器等场景；65W 级市场将形成 SiC 与 GaN 各占半壁江山的格局，其中高端产品倾向于选择 SiC 合封方案，追求极致效率和可靠性，中低端产品则以 GaN 为主；18W-48W 低功率段，SiC 合封方案将凭借成本下降逐步替代部分硅基方案，但 GaN 的体积优势仍将保持竞争力。替代边界方面，SiC 合封难以全面替代 GaN 的核心原因在于 “场景需求的多样性”。GaN 在 200W 以下小体积、便携化场景中的优势的源于其高频特性，这一特性是 SiC 材料本质难以超越的；而 SiC 合封的优势集中在高功率、高热密度、高可靠性场景，两者的适配场景存在明显分化。长期来看，PD 电源市场将形成 “SiC 合封主导高功率，GaN 主导中低功率便携化” 的格局，互补共存而非绝对替代。国内厂商的机会在于 “供应链自主化 + 场景定制化”。随着国内 SiC 衬底、外延、封装产业链的逐步成熟，国产合封方案的性价比将持续提升，有望在消费电子 PD 电源市场实现对海外品牌的替代；同时，国内厂商可针对车载 PD、工业电源等新兴场景，开发定制化合封方案，例如车载场景所需的宽温域、高可靠性特性，工业场景所需的宽电压输入、抗干扰能力等，通过场景深耕建立技术壁垒。PD 电源市场正进入 “合封化、高频化、高功率化” 的深度升级期，SiC MOS 与控制器合封技术凭借其在高功率、高热密度、高可靠性场景的核心优势，成为技术迭代的关键方向。与 GaN 方案的博弈并非 “零和博弈”，而是基于场景需求的互补共存 ——SiC 合封在 100W + 高功率段逐步替代 GaN，GaN 则在 200W 以下便携化场景保持主导，65W 级市场形成两者竞争共存的格局。国内厂商已形成清晰的技术梯队，在中低功率段实现规模化量产，高功率段加速突破，供应链自主化进程持续推进。对于行业参与者而言，选型的核心在于 “场景适配”：追求极致体积和成本敏感，选择 GaN 方案；追求高功率、高可靠性和热性能，选择 SiC 合封方案。未来 3-5 年，随着 SiC 合封成本的下降和技术的成熟，其市场份额将持续提升，但全面替代 GaN 的概率极低，两者将长期主导 PD 电源市场的技术格局，推动行业向更高效率、更小体积、更广泛场景的方向演进。欢迎行业专业人士在评论区讨论互动！【抛砖引玉 . 筑巢引凤】
