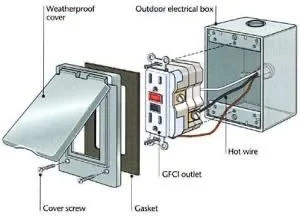

? 户外 GFCI 插座安装剖面图说明（加州规范版）
这张图展示的是一个 户外防水 GFCI 插座装配，包含：
• 防水盖（weatherproof cover）
• 垫片（gasket）
• GFCI 插座本体
• 户外金属电盒（outdoor electrical box）
• 热线（Hot wire）等接线
我按专业承包商角度 + 加州 CEC 规范给你讲解：
⸻
1️⃣ Outdoor Electrical Box 户外专用金属电盒
户外插座必须使用：
✔ 防水型金属盒（Weatherproof box / Bell box）
✔ 背后或侧面必须有 watertight 管线连接
✔ 必须使用 GFCI
✔ 盒子要固定在结构体上（stud / masonry）
? 法规依据：CEC（加州电气规范）Art. 406.9(B)
⸻
2️⃣ GFCI Outlet（漏电保护插座）
户外 100% 必须用 GFCI，无例外。
原因：
• 户外潮湿环境容易造成漏电
• GFCI 可在 1/40 秒切断电源
• 防止触电，符合 CEC/NEC
? 法规依据：CEC 210.8(A)(3) Outdoor Receptacles
⸻
3️⃣ Gasket（密封垫片）作用
插座与盖板之间必须加 防水垫片：
✔ 防止雨水从盖板缝隙渗入
✔ 提高户外 IP 防水等级
✔ 施工必须压紧但不能过度挤压
加州检察员最常查这点。
⸻
4️⃣ Weatherproof Cover（户外防水盖）
必须使用：
✔ “In-Use Cover”
也叫 Bubble Cover / Extra-Duty Cover
特点：
• 插入电器时盖子仍能关闭（code 要求）
• 前端透明，可看见 GFCI 状态灯
• 带铰链防雨罩
? 法规依据：CEC 406.9(B)(1)
➡ 户外插座必须使用 Extra-Duty In-Use Weatherproof Cover（特别加州强制）
5️⃣ Wiring（接线重点）
图中展示基本接线：
• Hot (黑线) → GFCI 黄铜端子
• Neutral (白线) → 银色端子
• Ground (绿线或裸铜) → 绿色螺丝
加州常见错误（检察员会打回）：
❌ 地线没接
❌ 多条线塞在 1 个螺丝下
