UG/NX 习以为常的啤酒瓶盖,这种快速建模的方法你会吗?

作者：本站编辑      2023-08-10 17:05:51     37
点击上方蓝色字关注我们学UG~

海狸老师1分钟前

学习UG可以添加老师微信 ug5499 领取UG学习资料和加微信群学习哦！

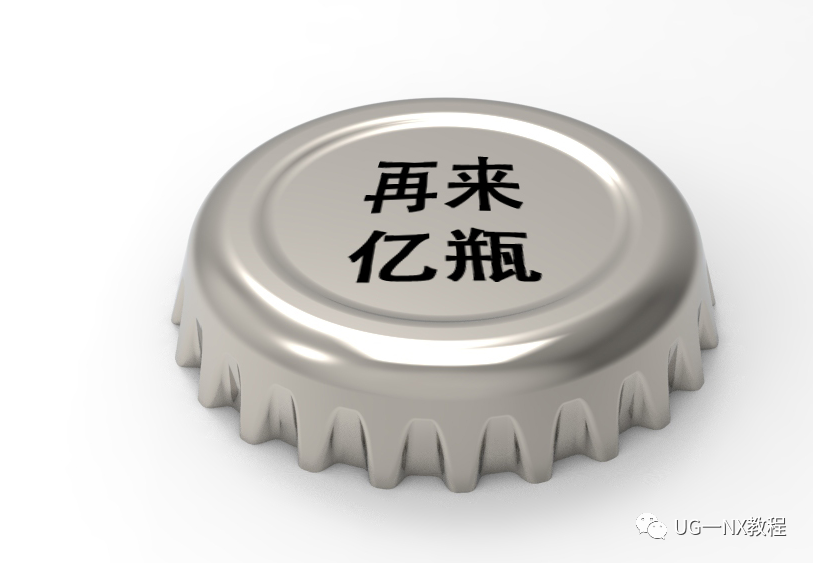

 啤酒小龙虾，嗨皮一整夏，夏日炎炎，注意避暑，今天我们来建模一个啤酒瓶盖，看看这个方式是不是超简单！

  建模过程：

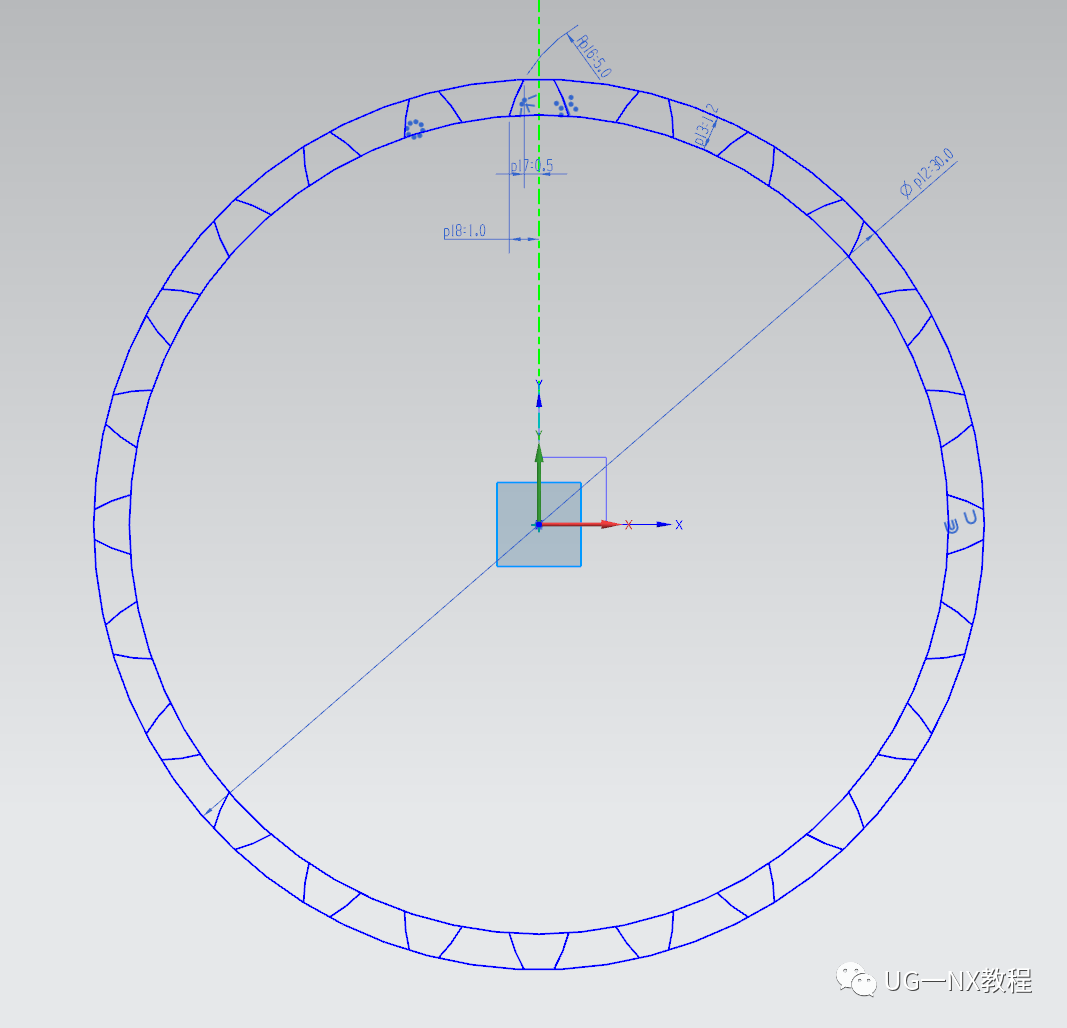

  1.首先打开UG,创建一个草图，低配版齿轮样式，齿数24

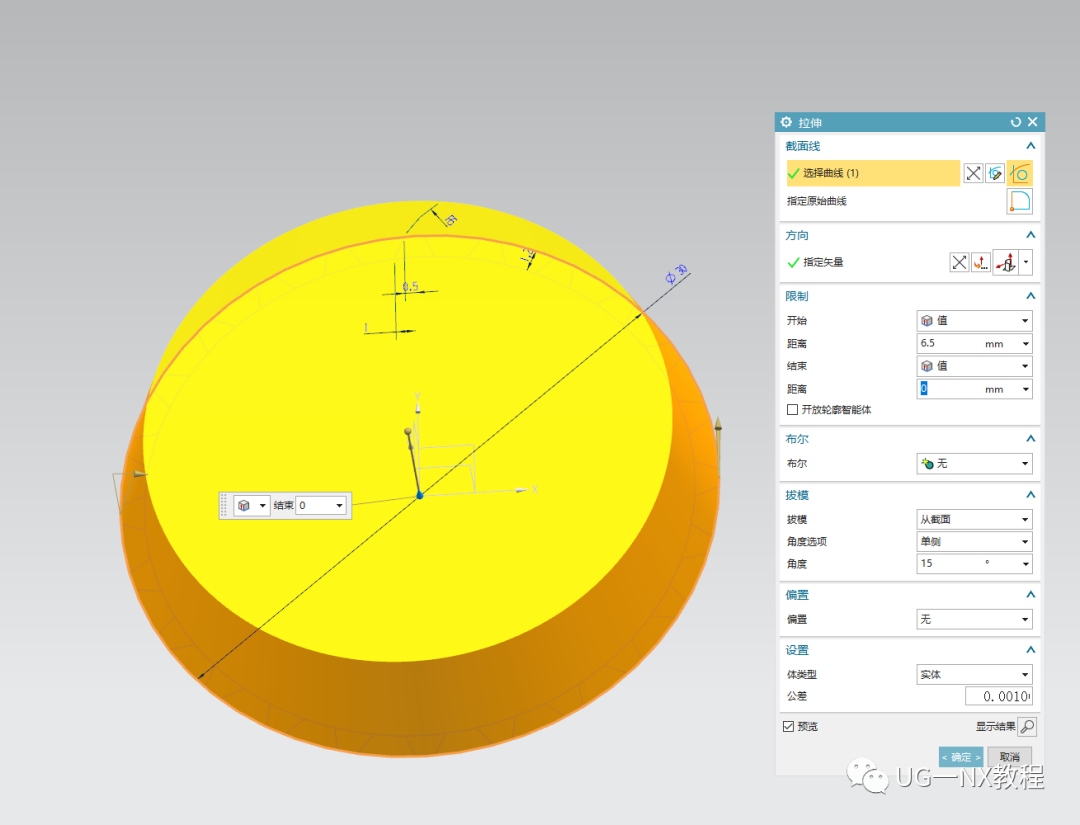

  2.拉伸最外面的大圆，做一个拔模角度15。

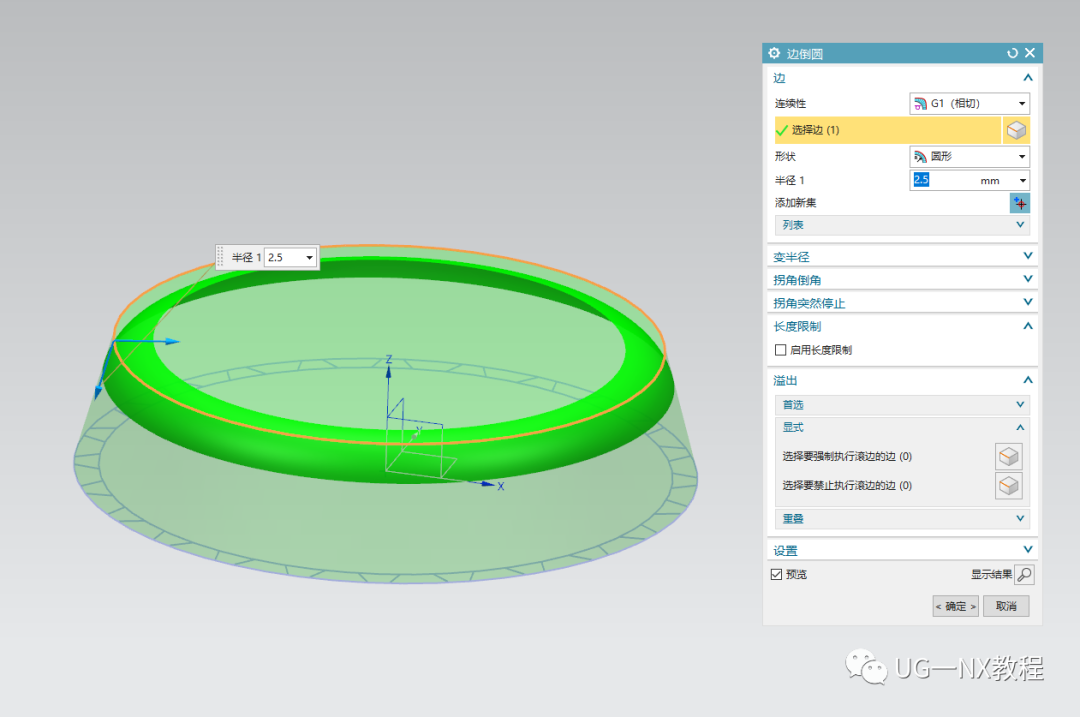

  3.给顶边倒圆角2.5mm。

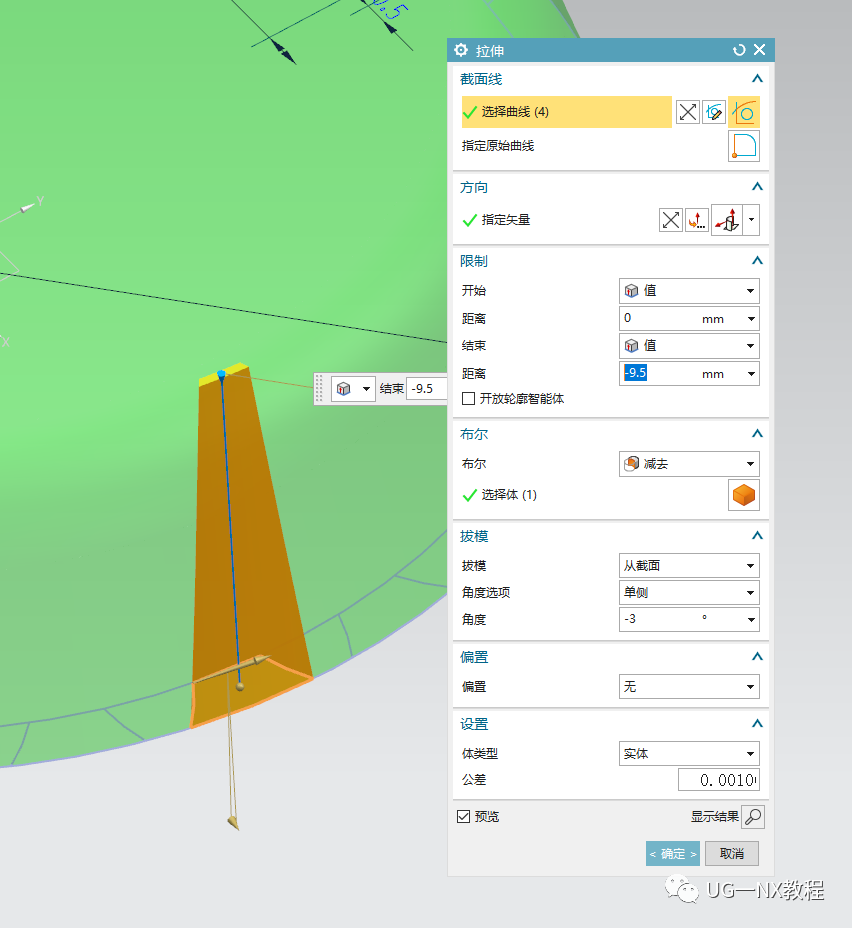

  4.拉伸底部锯齿草图，做拔模求差。

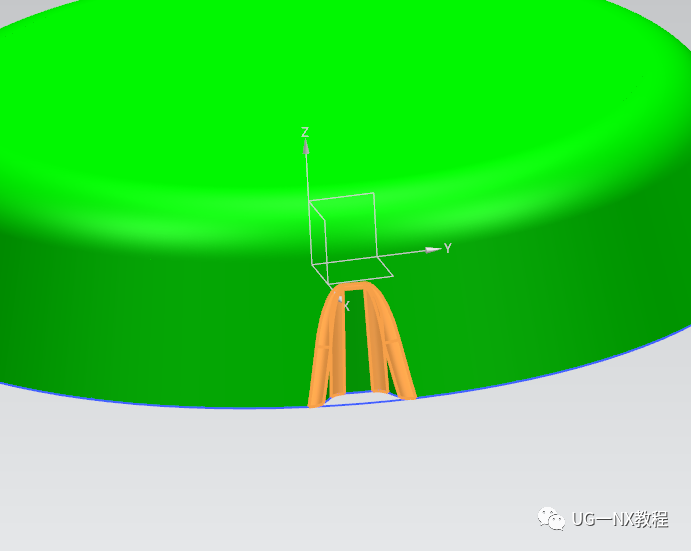

  5.求差完成后，先后里外倒圆角0.5mm。

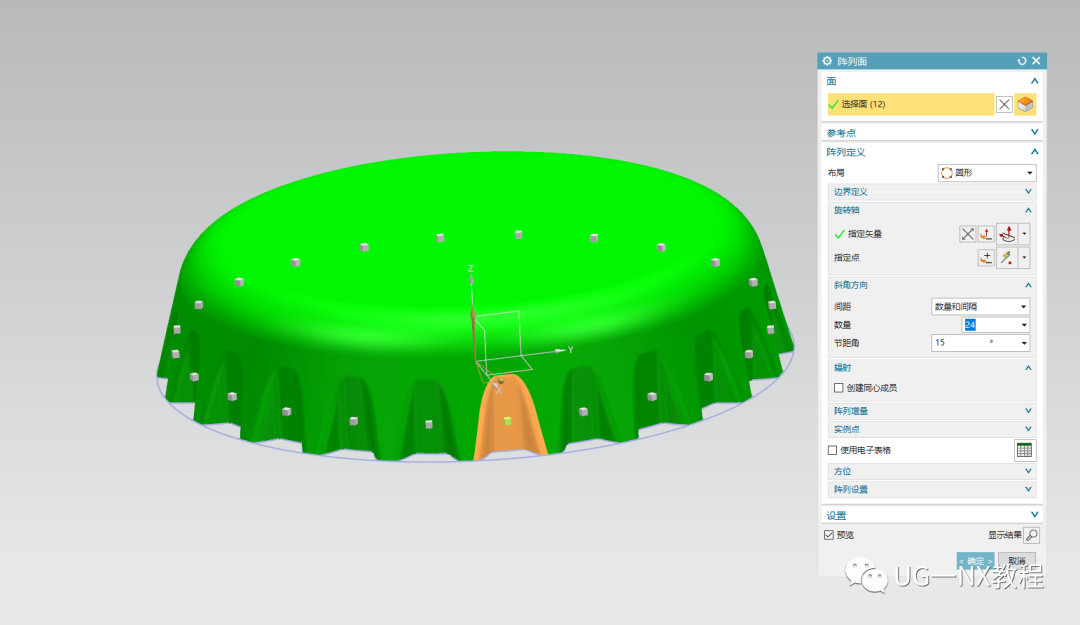

  6.接下来，使用阵列面命令将这个齿形阵列成24份。

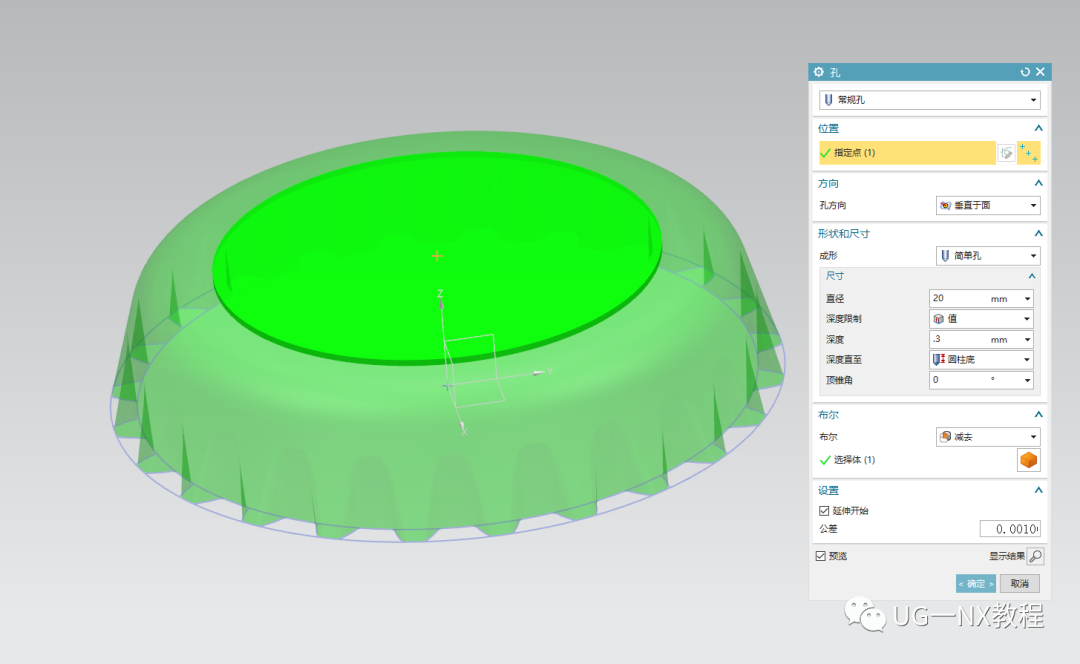

  7.瓶盖上方有个凹坑，这里直接做一个孔，注意不是通孔。

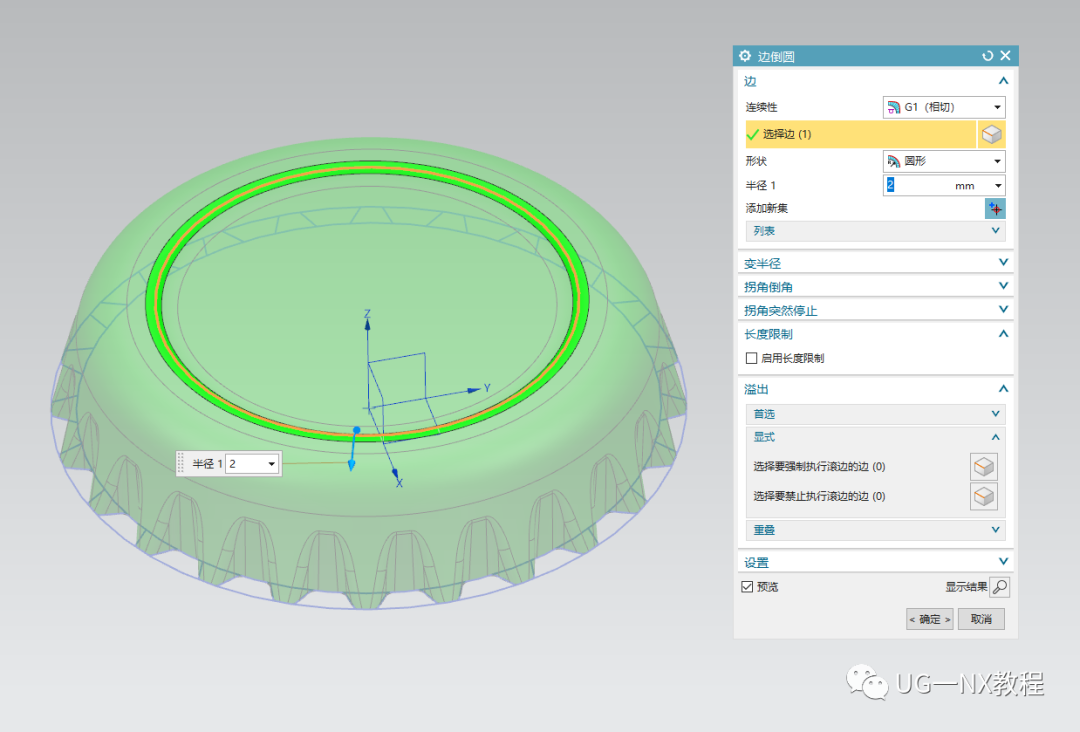

  8.给凹坑边倒圆角两次，做出冲压效果。

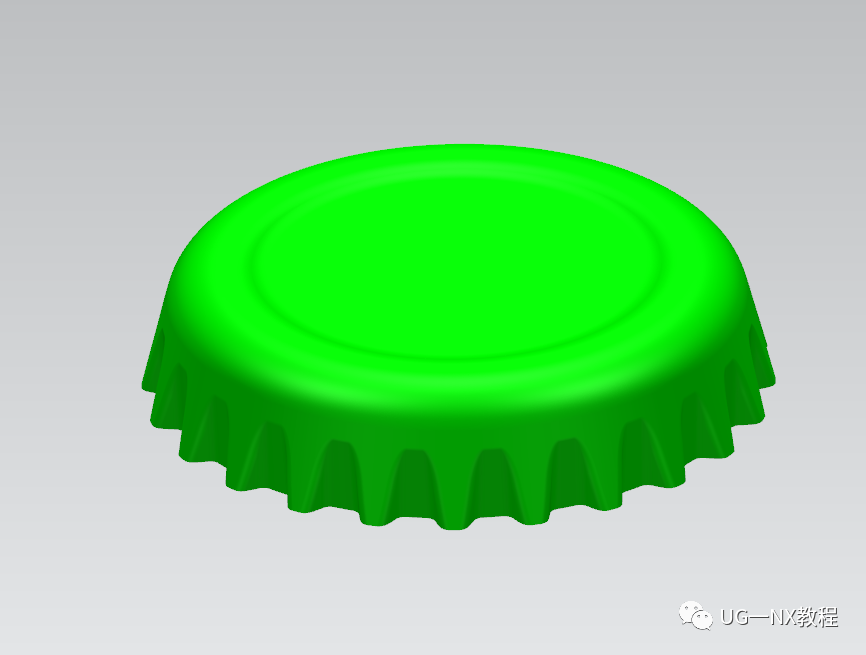

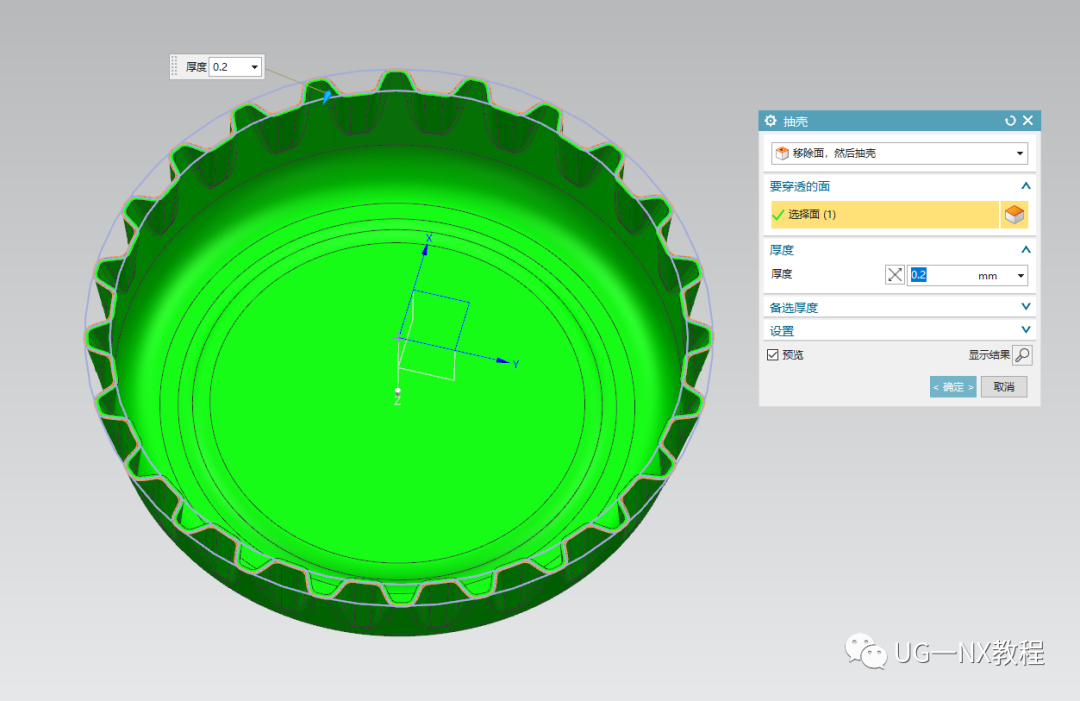

  9.最后底部抽壳0.2mm完成模型。

  你学会了吗？来看看视频吧！
