储能PACK生产线配置

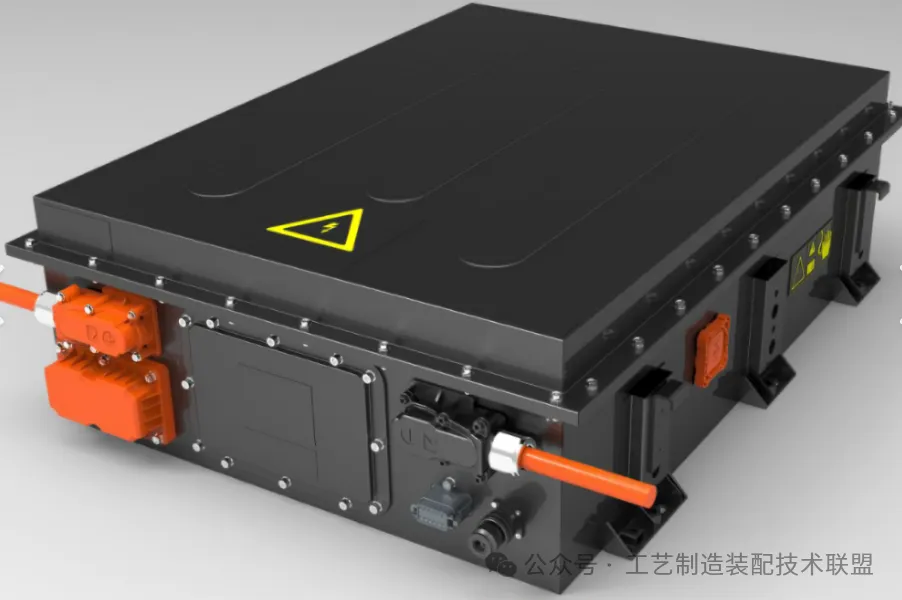

电池Pack是什么？

锂离子电池PACK又称电池模组，是一种锂离子电池的制作工艺，指将多个锂离子单体电芯组通过并串联的方式连接而成，并考虑系统机械强度、热管理、BMS 匹配等问题。

其重要的技术体现在整体结构设计、焊接和加工工艺控制、防护等级、主动热管理系统等。如将2个电池串联或并联起来，按照客户要求组成某一特定形状，就叫它PACK。

1. PACK的方法

▷串并组成：电池模组由单体电芯通过并串联而成。并联增加容量，电压不变，串联后电压倍增，容量不变。

如：电压为3.2V的电芯，15个串联起来是48V，就是串联升压；

如：容量为50Ah的电芯，两个并联起来有100Ah，就是并联扩容。

▷ 电芯要求：根据自己设计要求选取对应电芯，并联及串联的电池要求种类一致、型号一致，容量、内阻、电压值差异不大于2%。不管是软包装电池还是圆柱电池，都需要多串组合。

▷ PACK的工艺：电池的PACK通过二种方式实现，一是通过激光焊接或超声波焊接或脉冲焊接，这是常用的焊接方法，优点是可靠性较好，但不易更换。二是通过弹性金属片接触，优点是不需焊接，电池更换容易，缺点是可能导致接触不良。

综合考虑生产良率、效率及连接点的内阻，目前激光焊接已经是很多电池厂商的首选。


线体	工序号	工序名称	中试线（5~6PPM）	量产线（10~12PPM）
岗位设置	人力配置（此列需供应商根据我司产线节拍及其设备能力要求填写）	岗位设置	人力配置（此列需供应商根据我司产线节拍及其设备能力要求填写）
模组PACK	1	电芯上线	人工		自动
2	OCV配组	自动		自动
3	电芯翻转	自动		自动
4	电芯涂胶	人工		自动
5	端板预处理	人工		人工
模组堆叠	人工		自动
防护PC及端板粘贴	人工		人工
6	模组加压整形	自动		自动
模组码粘贴	人工		人工
7	模组捆扎	人工		人工
8	极性检测、极柱定位	自动		自动
9	极柱清洗	预留		自动
10	CCS安装	人工		人工
11	激光焊接	自动		自动
12	人工检测、清洁	人工		自动
13	绝缘耐压、ACIR	自动		自动
14	安装上盖	人工		人工
15	模组下线、入箱	KBK+人工		KBK+人工
插箱装配	16	箱体上线	人工		人工
17	箱体清灰	人工		人工
18	液冷气密性检测	人工		人工
19	插件面板预处理	人工		人工
19	箱体插件预安装	人工		人工
21	箱体涂胶	人工		自动
22	模组入箱	KBK+人工		KBK+人工
23	模组固定	人工		人工
模组高压连接
25	单箱BMS模块安装、低压连接	人工		人工
26	EOL测试	人工		人工
27	密封圈粘贴	人工		人工
箱盖安装
BMS检修窗安装
28	插箱气密性测试	人工		人工
29	插箱下线	KBK+人工		KBK+人工
