电气设备行业企业智能工厂建设实施方案（适配高低压开关柜、变压器、断路器、储能电气柜、工控元器件等离散定制类电气装备）
电气设备属于项目型离散制造、非标定制多、物料上万种、电气安全强合规、多工序协同（钣金→喷涂→母排→装配→高压检测）行业，建设核心围绕项目化精益排产、物料齐套管控、电气全流程质量溯源、柔性少人智造、电网级安全合规五大方向，采用总体规划、分步落地、场景优先策略推进。
一、第一步：顶层规划，梳理行业痛点 + 分级落地路径
（一）行业核心痛点
订单多为项目式非标定制，BOM 频繁变更，人工排产缺料停工频发，物料齐套率低，交付周期长； 钣金、母排加工精度、接线工艺、耐压绝缘检测依赖人工经验，产品一致性差，电网招投标需要完整可追溯质检数据； 钣金激光切割、折弯、喷涂、高压检测设备价值高，依靠人工巡检，非计划停机损失大； 铜排、元器件种类上万种，库存呆滞、错领料、先进先出管控难，铜材等原材料价格波动造成成本失控； 新能源、电网项目对碳足迹、绿色工厂、工控信息安全要求不断提升，传统生产数据无法满足合规报审要求。
（二）三级梯度落地方案（适配大中小电气企业）
- 小微企业（基础数字化级）
：ERP + 电气行业 MES+WMS+QMS，解决项目排产、物料齐套、电气质检台账、批次溯源四大刚需，满足电网供应商准入基础数字化要求； - 中型专精特新企业（柔性智能级）
：钣金 / 母排自动化产线改造、AGV 智能物流、AI 视觉尺寸检测、高压试验数据自动采集，实现多规格柜体柔性生产，打造省级智能工厂； - 龙头电力装备企业（国家级卓越 / 灯塔级）
：MOM 一体化平台 + 数字孪生 + 黑灯钣金车间 + 产业链 SRM 协同 + 智慧能碳，申报 CMMM 四级、零碳工厂，面向电网、新能源输出成套智能制造解决方案上海市人民...。
（三）前期标准化底座搭建
统一三维 BOM 编码、工艺工序标准、电气检测参数规范、元器件批次追溯规则，打通 EPLAN 电气设计、三维钣金设计数据接口，实现设计、工艺、生产数据同源。
二、第二步：底层基础设施改造（工业网络 + 自动化硬件升级）
1. 工业安全网络架构
采用5G+TSN 工业以太网车间全覆盖，IT 办公网与 OT 生产网物理隔离，部署工业防火墙、权限分级管控，防止电气图纸、成套方案、高压工艺参数泄露，符合 IEC62443 工控安全规范；激光切割机、折弯机、高压综测设备通过工业网关实现毫秒级数据采集。
2. 五大核心工序自动化硬件升级
- 钣金智能黑灯车间
：光纤激光切割、数控折弯、机器人焊接、全自动喷涂流水线，搭载智能料库，实现柜体下料、折弯、焊接少人化连续生产；自动板材套料，降低铜板、钢板原材料损耗。 - 母排柔性加工产线
：数控母排冲剪折弯镀锡一体机、机器人母线装配，AI 视觉检测母排开孔、折弯尺寸精度，杜绝装配接触不良安全隐患。 - 智能仓储 + AGV 厂内物流
：立体智能仓库存放高低压元器件、铜排、柜体，AGV 实现钣金半成品、元器件工位精准配送，推行 SPS 成套配料，从源头杜绝错装漏装。 - 智能装配工段
：扭矩可控智能电枪、接线辅助工装、智能工位终端，关键螺栓扭矩数据自动上传锁定，保障电气装配一致性。 - 全自动高压检测工位
：耐压、绝缘、回路电阻、继电保护综合测试设备联网，检测数据自动上传不可篡改，替代人工纸质记录，满足电网验收溯源要求。
电气数字化研发场景
装配工艺仿真场景
三、第三步：软件平台搭建 —— 电气行业专属 MOM 一体化制造中台
横向打通七大核心系统，围绕项目全生命周期 + 人料机法环测实现端到端数据贯通：
1. PLM 产品生命周期管理（电气行业核心）
集成 SolidWorks 三维钣金、EPLAN 电气设计软件，实现柜体三维建模、电气原理图标准化管理；开展装配、布线、耐压仿真虚拟调试，提前规避设计干涉、接线错误，新品试制周期缩短 40% 以上；标准化元器件库、工艺库沉淀，非标方案快速模块化复用。
2. APS 项目型高级智能排产
以项目交期倒排，按钣金、喷涂、母排、装配、检测五大瓶颈工序约束排产；自带物料齐套预警引擎，缺料自动锁工，杜绝边生产边等料；支持多项目、多型号开关柜并行柔性排产，紧急电网项目插单快速重排。

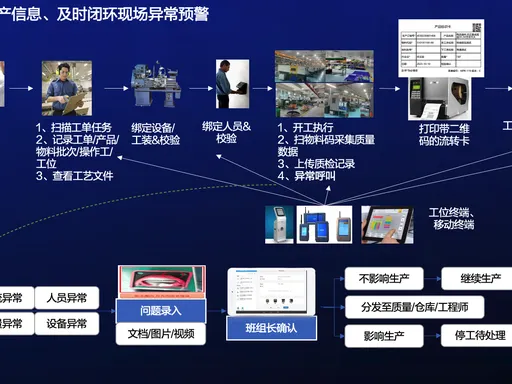

3. MES 电气制造执行系统
工单、三维图纸、接线工艺、SOP 无纸化下发工位；PDA 扫码报工，实时跟踪钣金加工、母排制作、一次二次接线、高压试验全工序进度；安灯系统快速处置缺料、设备故障、工艺质量异常；绑定元器件批次、操作人员、设备参数，实现单台开关柜全流程追溯。
4. QMS 电气全流程质量管理系统
搭建 IQC 元器件来料检验→IPQC 钣金 / 母排过程巡检→FQC 高压综合性能测试→OQC 出厂校验闭环体系；AI 视觉检测钣金外观、母排尺寸缺陷；耐压、绝缘等电气试验数据自动留存，不合格产品自动隔离锁定，可一键完成质量根因分析与产品召回，满足国家电网、南方电网供应商验厂要求。
5. WMS 智能立体仓储管理系统
元器件、铜排、柜体按批次、库位精细化管控，严格执行先进先出；呆滞物料、临期元器件自动预警，原材料齐套校验后才允许工位领料，大幅降低错料、缺料停工风险。
6. SRM 供应链协同平台
向上游铜材、断路器、互感器等供应商开放项目需求、到货计划、来料质检数据，实现 JIT 准时送货；上下游单据线上流转，应对铜价等原材料价格波动，精准核算项目生产成本。
7. EAM 设备 PHM 预测性维护 + 智慧能碳平台
采集激光切割机、折弯机、高压试验设备运行电流、温度、振动数据，AI 预判轴承、光路、液压部件损耗，非计划停机下降 55%；对喷涂、热处理、高压试验等高耗能设备精细化能耗计量，核算单台产品碳足迹，支撑绿色工厂、碳关税合规申报。
全流程数字化管控架构
四、第四步：电气行业 10 大核心智能落地场景
- 三维电气设计 + 工艺仿真场景
：EPLAN + 三维钣金虚拟装配、布线仿真，从设计端减少装配返工，设计错误率下降 60%； - 项目齐套式 APS 智能排产场景
，物料齐套率从 72% 提升至 95% 以上，项目交付周期缩短 35%； - 钣金黑灯柔性加工场景
，板材智能套料，原材料损耗下降 18%，钣金工段用工缩减 65%； - 母排 AI 视觉精密检测场景
，尺寸、镀层缺陷自动识别，杜绝电气接触不良安全隐患； - SPS 智能成套配料 + AGV 工位配送场景
，元器件错装率趋近于零； - 智能扭矩电枪 + 装配防错场景
，关键螺栓扭矩全程可追溯，设备运行故障率大幅降低； - 高压电气试验数据自动采集溯源场景
，检测数据不可篡改，电网项目验收资料一键导出； - 单台开关柜一物一码全生命周期追溯场景
，从钢板、元器件到出厂全链条可查； - 钣金、喷涂设备 PHM 预测性维护场景
，设备 OEE 由 65% 提升至 94% 以上； - 智慧能碳 + 工控安全管控场景
，满足新能源、海外项目绿色与信息安全双重准入要求。
五、分阶段落地实施步骤
第一阶段：基础数字化建设期（6–12 个月）
车间工业网络改造，数控钣金、高压检测设备数据采集部署； 上线 ERP + 电气 MES+WMS+QMS，实现项目排产、物料管控、电气质检、批次溯源四大核心能力，满足电网供应商数字化准入； 完成元器件仓库条码化、车间 PDA 无纸化报工落地。
第二阶段：自动化柔性升级期（12–24 个月）
钣金、母排自动化产线、AGV 物流、智能扭矩装配改造； 上线 PLM 实现三维设计与生产打通，部署 SRM 供应链协同平台； 落地 AI 视觉检测、高压试验数据自动采集场景，打造数字化示范车间。
第三阶段：高阶智能工厂建设期（24–36 个月）
搭建 MOM 数据中台、全厂数字孪生，实现产线仿真、项目进度全局可视化； 落地 PHM 预测性维护、智慧能碳、工业大模型工艺优化应用； 申报省级 / 国家级智能工厂、绿色工厂、CMMM 成熟度评级，打造电力装备行业智能制造标杆。
六、落地保障与预期量化效益
1. 三大落地保障
- 组织保障
：成立研发、项目、生产、质量、IT 跨部门专项小组，针对电气项目制模式建立数字化考核机制，开展三维设计、MES 系统全员培训； - 数据安全保障
：电气图纸、成套方案加密存储、分级权限管控，操作日志全留存，定期异地数据备份； - 合规保障
：生产、质检、能耗流程匹配 ISO9001、电力行业入网验收规范，所有数据可审计、可追溯。
2. 预期量化效益
- 交付能力
：非标项目交付周期缩短 35%，订单准时交付率由 78% 提升至 99.5%； - 质量安全
：电气装配不良率下降 62%，高压试验一次合格率 99.95%，顺利通过国内外电网、新能源项目招投标验厂； - 成本管控
：铜材、钢板原材料损耗下降 18%，一线用工减少 55%，设备综合能耗降低 20%； - 研发效能
：新品从设计到量产周期缩短 45%，模块化方案复用率提升 70%，高端项目接单竞争力显著增强。
