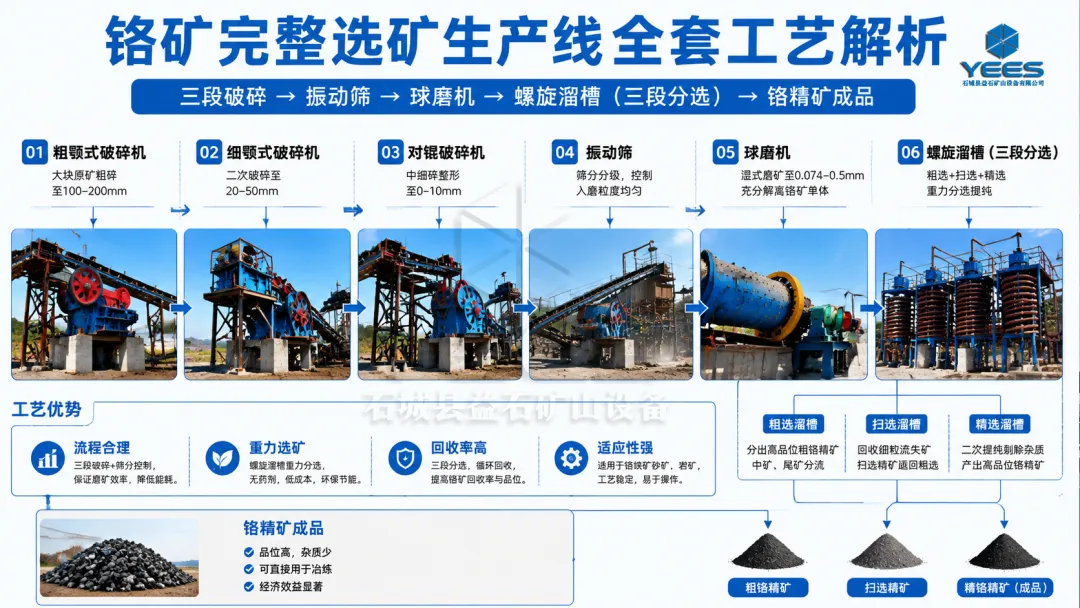

本工艺以逐级破碎、磨矿解离和重力分选为核心。原矿经三段破碎与振动筛分后进入球磨机细磨，使铬铁矿与脉石充分解离，形成矿浆。再通过螺旋溜槽粗选、扫选、精选三段分选，实现高效分离，最终获得高品位铬精矿。
该流程结构清晰、连续性强，采用物理重选方式为主，具有流程简单、运行成本低、无药剂污染及资源回收率高等特点，适用于铬铁矿砂矿及部分岩矿的工业化选矿处理。

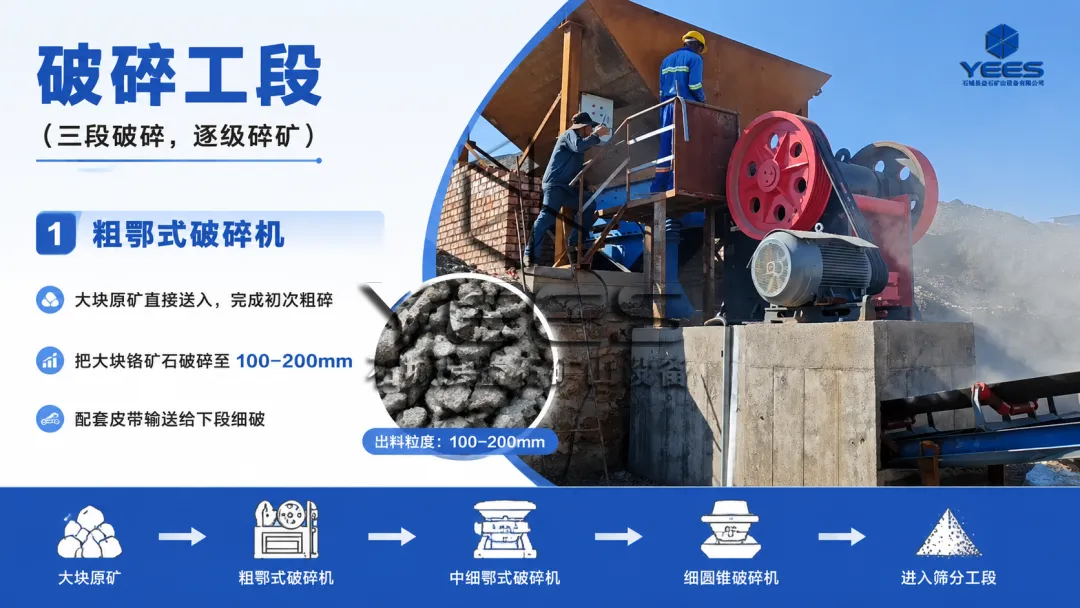

1. 破碎工段（三段破碎，逐级碎矿）
（1）粗鄂式破碎机
大块原矿直接送入，完成初次粗碎，把大块铬矿石破碎至 100–200mm，配套皮带输送给下段细破。
（2）细鄂式破碎机
粗碎后矿石二次破碎，出料粒度控制 20–50mm，减小对辊负荷。
（3）对辊破碎机
中细碎核心，将矿石破碎至 0–10mm 磨矿给料粒度，出料送入振动筛分级。
（4）振动筛分级
筛分分级：合格细粒送入球磨机，粗颗粒返回对辊破碎机闭路循环再破碎，保证入磨粒度均匀，提升磨矿效率。

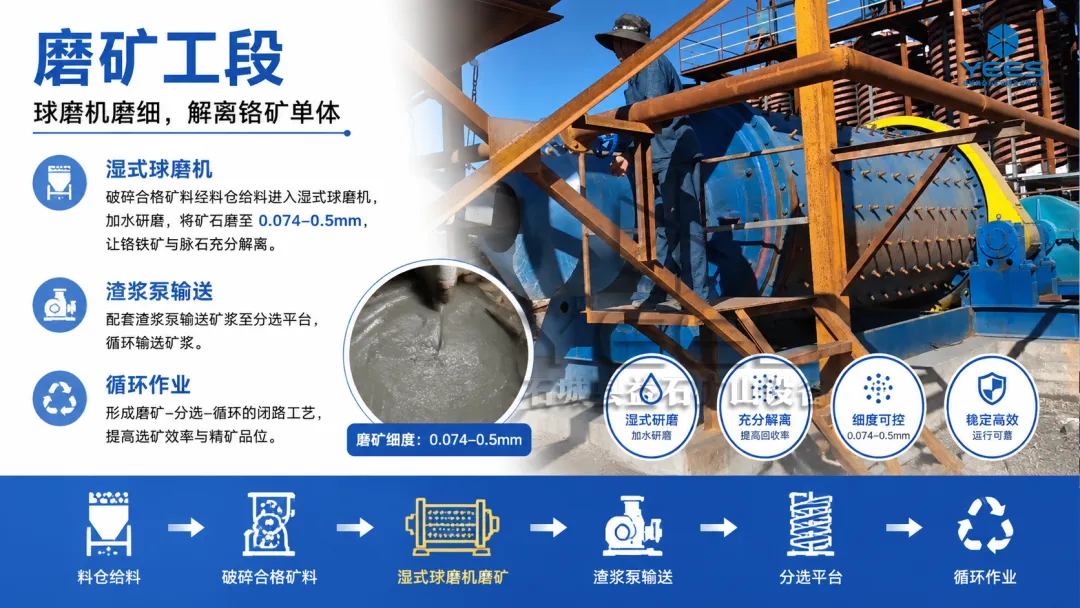

2. 磨矿工段（球磨机磨细，解离铬矿单体）
破碎合格矿料经料仓给料进入湿式球磨机，加水研磨，将矿石磨至 0.074–0.5mm，让铬铁矿与脉石充分解离；配套渣浆泵（下图）输送矿浆至分选平台，循环输送矿浆。

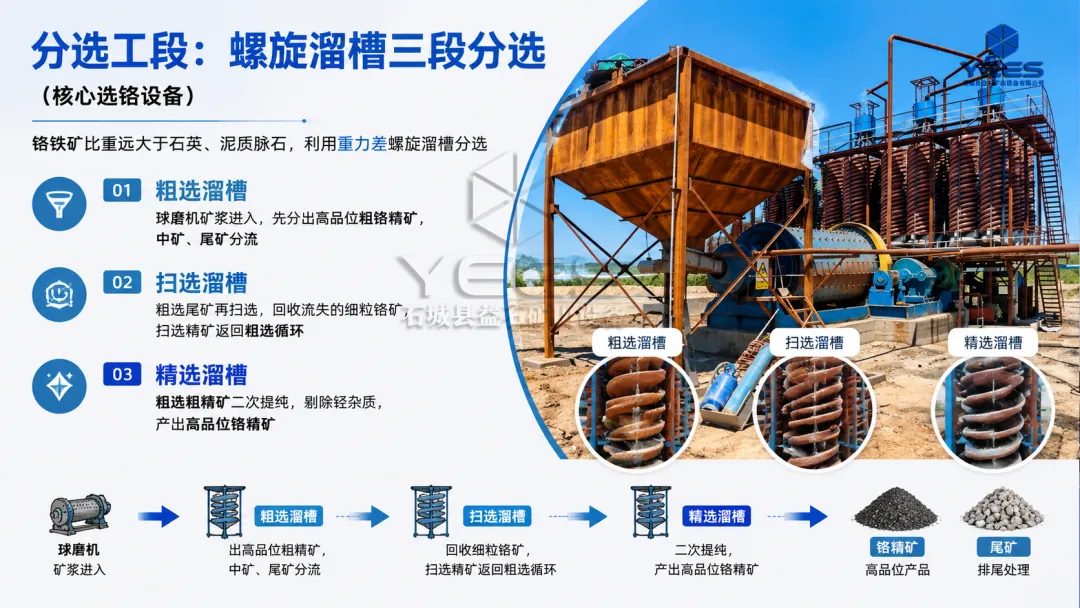

3. 分选工段：螺旋溜槽三段分选（核心选铬设备）
铬铁矿比重远大于石英、泥质脉石，利用重力差螺旋溜槽分选，分三道工序：
- 粗选溜槽
：球磨机矿浆进入，先分出高品位粗铬精矿，中矿、尾矿分流； - 扫选溜槽
：粗选尾矿再扫选，回收流失的细粒铬矿，扫选精矿返回粗选循环； - 精选溜槽
：粗选粗精矿二次提纯，剔除轻杂质，产出高品位铬精矿。
4. 成品脱水工段
分选产出铬精矿流入沉淀池沉淀脱水，沥干水分后得到干铬精矿成品。

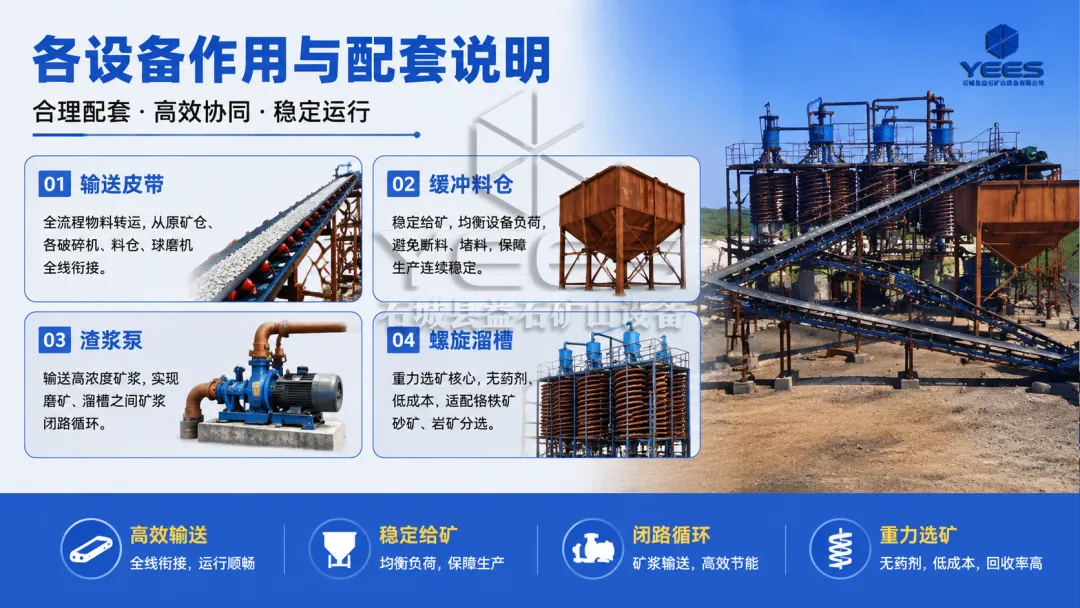

二、各设备作用与配套说明
- 输送皮带
：全流程物料转运，从原矿仓、各破碎机、料仓、球磨机全线衔接； - 缓冲料仓
：稳定给矿，均衡设备负荷，避免断料、堵料； - 渣浆泵
：输送高浓度矿浆，实现磨矿、溜槽之间矿浆闭路循环； - 螺旋溜槽
：重力选矿核心，无药剂、低成本，适配铬铁矿砂矿、岩矿分选；
三、该工艺优势（铬矿专用）
- 三段破碎闭路
：碎矿粒度可控，磨矿能耗更低，矿石解离充分； - 三段溜槽分选
：粗选 + 扫选 + 精选联动，大幅减少铬金属流失，提升回收率； - 全湿法重力选矿
：无需浮选药剂，环保、运营成本低，适合中小型铬矿矿山； - 模块化成套布局
：设备集中布置，管线、泵组一体化，便于现场运维管理。
四、适用矿石类型
铬铁矿岩矿（硬岩铬矿）； 砂质铬矿、风化铬矿； 伴生脉石以石英、蛇纹石为主的铬矿资源。
