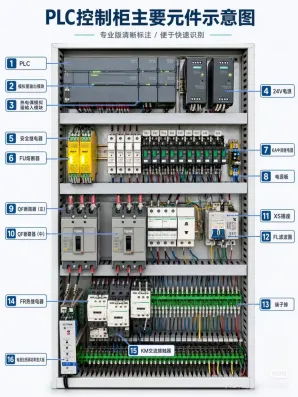

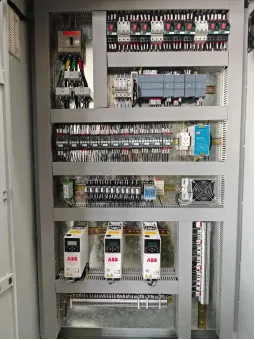

走进任意工厂车间，流水线、机械手、传送带、注塑机、中央空调控制柜里，都会看见一个方正的电子盒子——PLC。
做电工、设备维保、自动化调试的人，几乎天天和它打交道。很多新手一听见“可编程逻辑控制器”就头大，今天抛开复杂术语，用通俗比喻讲透 PLC 是什么、怎么工作、有什么用。
一、PLC 是什么？一句话讲明白
PLC 全称可编程逻辑控制器（Programmable Logic Controller），专门为工厂恶劣环境设计的专用工业计算机，我们可以把它理解成整条生产线的总指挥、工业设备大脑。
通俗比喻：
老式继电器控制柜= 人工手写死规则，改流程就要重新接线、拆装电线； PLC 控制系统 = 智能手机，不用改动一根硬件线路，只需要电脑改一段程序，就能更换整套设备动作逻辑。
1969 年美国通用汽车为解决生产线改造麻烦，诞生世界第一台 PLC，从此彻底淘汰笨重、易损坏的继电器控制柜。

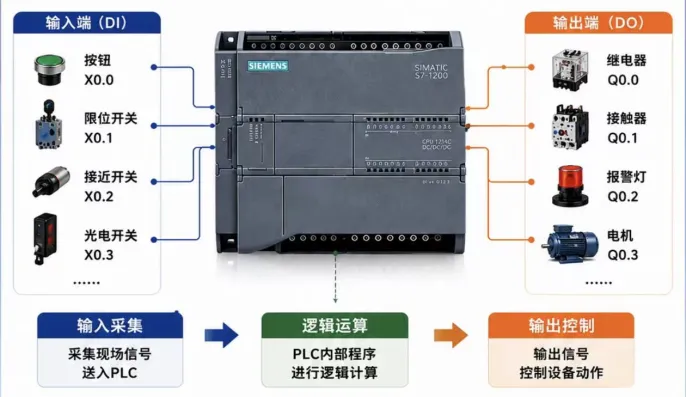

二、PLC 内部四大核心组成，看懂就入门
PLC 结构分为硬件四大部分，分工清晰：
1.CPU 中央处理器（大脑） 负责运算、执行我们写好的控制程序，处理传感器、按钮传来的所有信号。
2.存储器（记忆） 存放控制程序、设备参数、故障记录，断电后数据不会丢失。

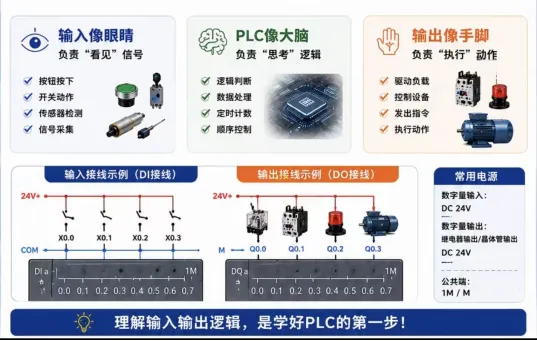

3.输入 I 端子（五官） 接收外部信号：启动按钮、光电传感器、限位开关、温度压力信号，告诉 PLC “现场现在是什么状态”。
4.输出 O 端子（手脚） 下达动作指令：控制电机接触器、气缸电磁阀、报警灯、变频器，驱动设备完成运转、停止、升降动作。
额外拓展：可加装扩展模块，实现精准定位、高速计数、模拟量温度压力采集、联网通讯。
三、PLC 怎么干活？循环扫描工作机制
PLC 永远重复三步循环运行，一秒扫描几十至上百次，响应速度远超机械继电器：
1.输入采样：一次性读取所有按钮、传感器的通断状态，存入内部寄存器。
2.程序执行：从上到下、从左到右逐条运行梯形图程序，根据逻辑计算输出结果。
3.输出刷新：把运算后的指令同步下发到输出端子，控制电机、阀门等设备动作。
优势：全程无机械触点磨损，抗粉尘、电压波动、电磁干扰，工厂高温潮湿环境稳定运行数年不出故障。
四、PLC VS 老式继电器，差距一目了然
对比项 | 继电器控制柜 | PLC 控制系统 |
控制逻辑 | 硬件接线固定，改工序要重新布线 | 软件编程，电脑改程序即可，无需动线路 |
响应速度 | 机械触点毫秒级延迟，复杂动作卡顿 | 电子运算微秒级，高速精准控制 |
故障率 | 触点电弧磨损，频繁烧坏维修 | 无机械触点，寿命长、自检报警 |
扩展能力 | 增加设备就要加装大量继电器，柜体臃肿 | 模块化插拔，按需加 IO、通讯模块 |
故障排查 | 线路杂乱，查故障耗时几小时 | 自带故障代码、状态监控，几分钟定位问题 |
简单总结：简单小型设备可用继电器；流水线、多设备联动、频繁改工艺，优先PLC。
五、PLC 八大核心功能，覆盖全行业应用
1.逻辑顺序控制（最常用）
流水线启停、自动送料、机械手上下料、门禁互锁，依靠“与、或、非” 逻辑完成设备先后动作。
2.定时 / 计数
延时启动电机、产品数量统计、满箱自动停机。
3.模拟量调节（温控、恒压）
采集温度、压力、液位信号，自动调节加热、水泵频率，稳定工况。
4.高速定位控制
伺服、步进电机精准走位，用于数控设备、包装机械、3C 加工。
5.通讯联网
多台PLC、变频器、触摸屏组网，整条产线数据互通，对接上位机、工厂 MES 系统。
6.故障自诊断与报警
设备异常自动记录故障代码，声光报警，方便维修人员快速处理。
7.数据存储与上传
产量、运行时长、能耗数据自动保存，实现数字化车间管理。
8.远程调试
网线/ 4G 模块远程上下载程序，异地设备不用上门就能调试维护。
六、PLC 遍地都是！这些行业全都在用
1.机械制造：机床、注塑机、冲压设备、自动化机械手
2.轻工包装：食品灌装、纸箱包装、流水线分拣
3.能源电力：变电站、水泵风机、中央空调自控
4.轨道交通：地铁屏蔽门、车站机电设备
5.化工水处理：恒温恒压反应罐、污水自动处理
6.建筑楼宇：消防、电梯、暖通、智能车库
七、PLC 入门编程语言，新手优先学这个
行业通用标准编程语言，零基础首选梯形图（LD）： 图形和传统继电器电路图高度相似，电工上手最快，触点、线圈直观易懂。 其余常用语言：
1.指令表：类似汇编，适合简易程序；
2.功能块图：模块化拖拽，适合模拟量、通讯控制；
3.结构化文本 SCL：类高级语言，复杂算法专用。
主流品牌：西门子、三菱、欧姆龙、汇川、信捷、台达（国产PLC 性价比逐年提升）
八、新手学习小建议，少走弯路
1.先分清输入、输出接线逻辑，弄懂信号通断原理；
2.从梯形图入门，先练启停、延时、计数简单程序；
3.结合实物实操，搭配触摸屏、变频器一起练习；
4.吃透 I/O 分配，看懂传感器、执行器与 PLC 的接线关系；
5.熟悉故障代码，掌握基础排查思路，现场干活更高效。
PLC 是现代工业自动化基石，小到一台小型包装机，大到整条智能工厂产线，全部依靠 PLC 统筹控制。学会PLC，是电工转型自动化工程师、提升薪资的核心技能。
