日化行业--集成化生产线输送与加工技术的分析（中）
有益效果：1、模块化结构赋能柔性输送与灵活组合加工；2、多输送结构支持不同类型的待加工物件与工况环境，并可叠加可循环输送模式与倍次加工手段以缩短输送线长度。

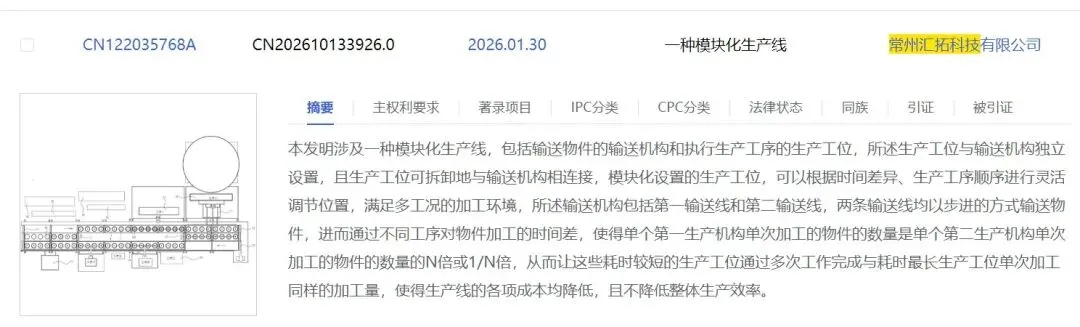

本文引用的专利信息：D1：CN122035768A，发明名称为“一种模块化生产线”，专利申请人为常州汇拓科技有限公司。
一、行业相关技术（输送线与加工设备组合技术）
（1）现有技术专利（一体化连接结构）：CN108545688B，发明名称为“四合一洗灌旋一体机”的中国发明专利、CN114771986B，发明名称为“一种灌旋一体机”的中国发明专利。
二、技术痛点
现有的多工序集成化加工生产线，往往是由直线式输送与加工设备组成，或者旋转式输送与加工设备组成，或者为两者相结合的形式组成；而这些组合的生产线在进行工序互换、删减/增加时，由于加工设备与输送线通过为一体化结构使得无法轻易通过移动加工设备来满足对应的工序换产要求，且不同结构的加工设备与输送线的连接形式也可各不相同，进一步加大了换产的难度与时间。
同时在本作者6月2日发布的“生产线效率优化，一篇看懂生产工艺核心技术”中，当进行工序互换、删减/增加时，还要考虑“倍次加工的不同取值”对加工设备与输送结构的连接位置，以避免出现遗漏加工/重复加工的问题。
三、专利技术拆解
（1）专利原文
D1（权利要求2）：一种模块化生产线，包括用于输送物件(1)的输送机构(2)，以及用于执行生产工序的生产工位(3)，其特征在于：所述生产工位（3）与输送机构（2）均独立设置，且生产工位(3)均可拆卸地与输送机构(2)相连接，所述输送机构（2）上包括均布的第一连接部（14），所述生产工位（3）上还设置有第二连接部（15），任一所述生产工位（3）均可通过第二连接部（15）与相应的第一连接部（14）相连接而设置于输送机构（2）的不同位置。
（2）专利方案构思与技术拆解
方案构思：（以背景技术中的技术问题为限）
根据本专利背景技术记载的的技术目标为“使得各个加工设备能够随着工序增减更替快速移动改变位置，达成灵活组合的目的”。
为了实现该目标，在不结合“倍次加工生产'”时，仅需将现有技术的一体化设备进行拆分，使得各个功能模块单机均独立设置，即输送机构与各个加工设备做单一模块设备，两者之间可不限定具体的连接方式（固定连接除外），即可实现该技术目标。
技术拆解：（以实施例中倍次加工的生产线为例）
根据本专利的部分实施例，其灵活组合的技术方案需要与倍次加工的生产线相结合，因此需要考虑不同的倍次选择对加工设备安装位置和间距等因素；以及考虑如何避免安装位置发生错误，防止出现遗漏加工或重复加工的情形。

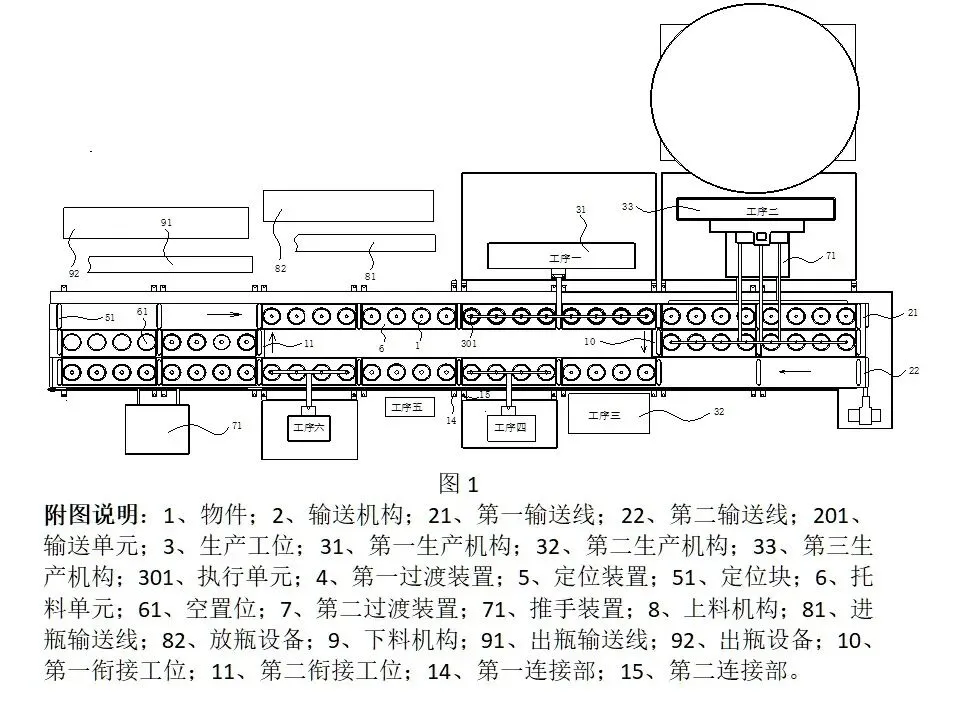

由图1可得出，根据每条输送线的结构（定位块与托料单元），使得每条输送线上相邻两个容器的中心距皆相同，使得加工设备可对不同托料单元上的容器进行加工，为了兼容倍次加工，需使得加工设备可按要求设置于任意位置。
对于重复加工与遗漏加工的问题，使得相邻两个加工设备之间若有间隔，其间隔区域内容器的数目为该条输送线上加工设备单次加工数目的整数倍即可；
对于避免安装位置发生错误的问题，从图1可以看出，每条输送线上的第一连接部并非为均布的，这就使得每个加工设备仅能对设定距离的两个第一连接部相连接，同时依据定位块作为参考对象确定具体位置，进而根据倍次数值，增减对应执行单元的个数，满足倍次加工。
如图1所示，有的加工设备的两个第二连接部之间有多个托料单元，有的加工设备的的两个第二连接部之间仅有一个托料单元；此种设计可在获取各个物件的加工数据后，提前计算相应的倍次取值数据，设计相应加工设备的数据，当对一条输送线上物价加工的加工设备均能实现倍次加工时，优选合适的间隔与位置完成安装。
四、专利评价与分析
权要布局评价：
由于本专利处于实质审查阶段，根据其公开文本的背景技术所记载的技术问题可知，独权的保护范围太大，即使将权2的限定合并也仍然容易找到相关的对比文件而破坏创造性，即使授权，其实现同样目标的技术方案也很多；
为了提高创造性且满足合理的保护范围，在做答复时，优选将“倍次加工”效果对应的技术特征加入独权当中，以凸显与“单纯因工序改变而改变设备安装位置”的技术目标的差异；
而当采取该种布局时，由本作者6月2日发布的“生产线效率优化，一篇看懂生产工艺核心技术”所引用专利的从属权利要求中进行限定，而无需另案申请；由于已经另案申请，且从权中对倍次加工生产线的结构做出更多的选择（可循环输送、非循环输送），因此可以选择合适的技术特征加入独权后，首先对“非循环输送+倍次加工”的技术方案进行保护，以此弥补前述专利的不足之处。
同时，该专利的从权中未出现在“倍次加工”下实现灵活组合连接的并列技术方案，因此容易结合具体工况环境做出规避设计或者替代方案，这在该产品的实际应用过程中是个明显漏洞，容易被他人申请专利进行封堵限制。
技术价值分析：
（1）痛点解决价值
根据D1专利所示出的技术方案，其可拆卸的结构未具体限定，但是相关结构的设置位置已被限定，而倍次加工的生产线的类型更多（包含非循环的输送结构），因此在适配不同工况的情境下，均可通过“模块化的结构+特定位置连接的限制”实现加工设备根据工序变化与倍次取值，进行灵活排布与快捷安装，进而根据托料单元与定位块设定第一连接部的位置，结合耗时最长工序单次加工的个数，再结合所取的倍次取值，按照倍次取值中的最小值确定用以承载上述个数物件的托料单元的个数，以此满足其余耗时较短的加工设备的可安装位置，使其在不同倍次取值下均能完成相应的加工。
当该生产线不考虑倍次加工，即各个加工设备单次加工数目均相同时，可依据相邻两个定位块确定一组物件，通过图1所示的第一连接部的位置及其对应权要和实施例的说明，即可实现在工序排布变化后，各个加工设备实现灵活组合的技术目标。
并且，为了适配各个加工设备执行单元的等距变化，优选相邻两个定位块限位的一个托料单元上设置一组物件，确保每个托料单元上物件的中心距均相等，避免加工设备对不同托料单元上的物件进行加工，以此使得加工设备上执行单元的间隔仅根据同一托料单元上物件中心距的变化而变化，而不需要受到定位块对相邻两个或多个托料单元上物件中心距的影响，以此实现发明内容部分记载的技术目标。
但是，此技术手段或许会被认为容易想到或者找到对应的对比文件，因此即使将权利要求2作为新的独权被授权后，其该权利的稳定性与技术壁垒价值也容易受到挑战。
（2）技术创新与技术壁垒价值（以倍次加工生产线为例）
根据D1专利附图及实施例的记载，其加工设备与输送线之间连接结构的实施方案，在生产工序改变后各个加工设备可依据相应的倍次取值进行位置排布，以此满足不同加工时间、倍次取值、工序排布对各个加工设备位置排布的要求；
但是，本专利的解决该问题的权利要求并未给出其他并列方案，也未在实施例中结合权2所限定的技术方案给出具体实施的说明，与该限定方案的实施依据；因此其技术创新度不易确定，技术壁垒比较模糊，可规避的概率很大，在专利审查中，也可能引发公开不充分的问题。
（3）落地价值（以倍次加工生产线为例）
本专利技术方案简单，但是实施的依据及其执行方案的手段公开不充分，本行业技术人员需要结合自身经验与专利中的技术思路进行重新构思，确定可实施的技术路径，以满足不同工序顺序、倍次取值变化后，快速确定各个加工设备的安装位置，避免出现遗漏加工或重复加工的问题。
商业价值分析：
（1）产品差异化与溢价价值
结合技术价值分析，本专利中“第一连接部安装的位置及设置方式+倍次选择对具体位置的限定”所组成的技术方案，在一定情况下可推出不同的倍次选择+工序排布确定加工设备的连接位置，确保不出现遗漏加工/重复加工的问题，因此，该技术具备一定的应用价值，但是根据权利要求的保护范围以及未来授权文本的不确定性，其对该技术所形成的法律属性所带来的溢价价值有待后续验证。
（2）维权风控价值
根据该专利的公开文本以及相关实施例的说明，由于其存在的缺陷，导致仅可根据授权文本判定具体的维权风险，在此无法根据公开文本进行预期分析，但是可依据从权的限定与实施例的记载，即使合并特征缩限保护授权后，可规避设计概率依旧很大。
（3）产品卖点
结合生产线是否需要进行倍次加工，以及倍次取值的变化，当对应的技术方案能够适配上述生产工况时，可以使得各个加工设备依据不同的工序排布和倍次取值合理确定位置，同时依据不同物件所需工序的数目，设计通用的输送机构，以此满足不同物件的生产加工要求，适应小批量多类型的物件生产，降低整体生产线的购买、调试等成本，促使需求侧以更低成本的代价实现高性价比的生产。
五、结尾与下期预告
（1）个人声明
本文除了引用专利的部分，仅代表个人观点，文本内容不仅限于专利中的技术分析，因此文本内容仅作参考。另外，文本中的相关技术内容不参与评判专利是否具备新创性或规避侵权的依据。
（2）下期选题（2026年6月16日发布）
专利公开号为：CN122126783A，发明名称为“一种瓶盖盖头朝向调节装置及其调节方法”。
（3）备注
各位同行及相关厂家，若需使用上述D1专利的技术，需自行判断是否能够规避使用，或采取无效宣告等措施以避免侵权风险；在专利未授权阶段内使用该技术的，可以与作者联系，协助贵司商议临时使用费；未来专利授权后，若需要普通/排他许可，可与作者联系，协助贵司取得许可。
若对本文的技术有疑问，可以留言，我将尽我所能予以解答。
