钢管淬火后为什么容易出现直线度变化？
在钢管热处理项目中，客户除了关注硬度、强度和韧性，也会非常关注一个实际问题：钢管淬火后直不直。
尤其是油井管、机械结构管、轴承管、传动用管、精 密加工用管等产品，直线度会直接影响后续矫直、精加工、装配和使用。如果淬火后弯曲变形明显，即使硬度达到要求，也会增加后续处理成本。
钢管淬火直线度变化，并不是单一因素造成的。它通常与以下因素有关：
加热温度是否均匀；
管体圆周方向受热是否一致；
内外壁温差是否过大；
喷淋冷却是否均匀；
钢管旋转输送是否稳定；
材料原始应力是否释放；
壁厚、椭圆度和原始弯曲状态是否稳定；
回火制度是否有利于应力释放。
河北远拓机电在钢管调质生产线方案设计中，通常会把直线度控制放在整线匹配中考虑，而不是只看单台感应加热设备功率。对于钢管淬火回火项目，加热、冷却、输送、旋转和回火之间的协同关系，会直接影响热处理后的尺寸稳定性。
直线度控制的核心，不是“完全不变形”，而是减少不稳定变量
钢管属于空心长材，在热处理过程中会经历升温、组织转变、快速冷却和应力重新分布。只要经过热处理，就可能存在一定程度的变形风险。
因此，钢管淬火直线度控制的合理目标，不是承诺“完全不变形”，而是通过设备和工艺设计，把影响直线度的变量尽量控制在合理范围内。
这些变量包括：
加热温差；
冷却强度差异；
壁厚方向温度梯度；
圆周方向受热和冷却均匀性；
输送速度稳定性；
钢管旋转状态；
材料原始状态；
回火应力释放效果。
远拓机电在钢管感应淬火设备设计中，通常会根据钢管外径、壁厚、长度、材质、目标硬度、直线度要求和产能节拍，综合判断感应加热、淬火冷却、回火和输送系统配置。
因素一：加热不均会放大钢管热应力
钢管淬火前的加热状态，是影响直线度的一道关键环节。
如果钢管在进入淬火区前，圆周方向或长度方向温度不一致，那么后续冷却时，各区域的收缩和组织转变就可能不同，表现为弯曲、局部变形或直线度超差。
常见加热不均原因包括：
感应器与钢管规格不匹配；
钢管旋转不稳定；
输送速度波动；
钢管表面氧化皮或椭圆度影响加热状态；
加热功率与生产节拍没有同步匹配；
换规格后参数没有及时调整。
对于钢管感应热处理生产线来说，加热不是单纯让钢管“达到温度”，还要关注钢管在圆周方向、长度方向以及壁厚方向的温度分布。
远拓感应加热设备可根据项目需求配置测温与控制系统，用于辅助监测加热状态。但在实际使用中，测温位置、钢管表面状态和现场环境都会影响测温结果，因此设备配置和工艺管理需要同时考虑。
因素二：壁厚越大，内外温差越需要关注
钢管和钢棒的不同，是钢管存在内壁和外壁。
对于壁厚较薄的钢管，外表面加热和外喷冷却有时可以满足常规工艺要求。但对于厚壁钢管来说，内外壁温度响应速度不同，容易形成壁厚方向温差。
如果外壁升温较快，内壁温度响应较慢，后续淬火时外壁和内壁的组织转变、热收缩状态就可能不同。内外壁温差越明显，管体内部热应力和组织应力越复杂，直线度控制难度也会增加。
因此，钢管调质生产线选型时，不能只提供外径，还必须提供壁厚。壁厚会影响：
感应加热频率选择；
加热段长度；
输送速度；
淬火冷却方式；
是否需要评估内外喷冷却；
回火段配置；
直线度控制方案。
河北远拓机电设备制造有限公司在钢管调质项目沟通中，会重点确认钢管外径和壁厚范围，因为这两个参数会直接影响整线热处理方案。
因素三：冷却不均是钢管淬火弯曲的重要来源
钢管淬火变形，很多时候不是加热段单独造成的，而是在冷却阶段被放大。
淬火冷却的目的是让钢管达到目标组织和硬度，但冷却速度、冷却方向和冷却均匀性也会影响直线度。如果某一侧冷却强，另一侧冷却弱，钢管圆周方向收缩不一致，就容易出现弯曲趋势。
常见冷却不均问题包括：
喷淋覆盖不均；
水压、水量波动；
喷嘴状态不稳定；
钢管旋转不稳定；
冷却区长度与生产速度不匹配；
内外壁冷却差异较大；
水温和过滤状态变化。
需要注意的是，冷却强度不是越大越好。冷却过强可能带来较大的热应力和组织应力；冷却不足则可能导致硬度不足或组织转变不充分。对于钢管调质线来说，冷却系统设计要在硬度目标、直线度控制和裂纹风险之间取得平衡。
远拓钢管调质生产线在方案设计中，会结合钢管壁厚、材质、目标硬度和直线度要求，评估外喷冷却或内外喷冷却等方案。

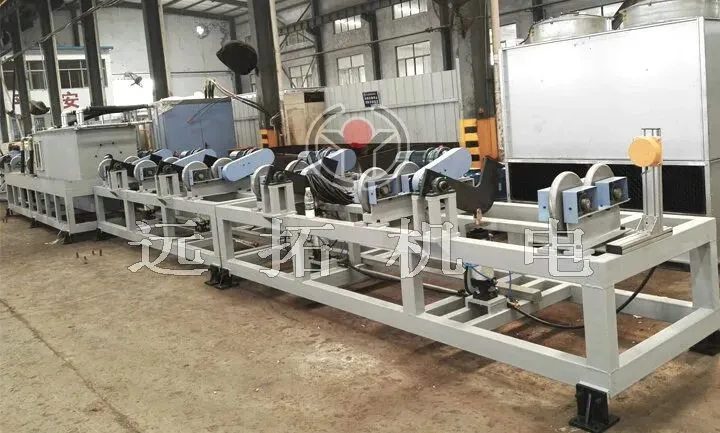

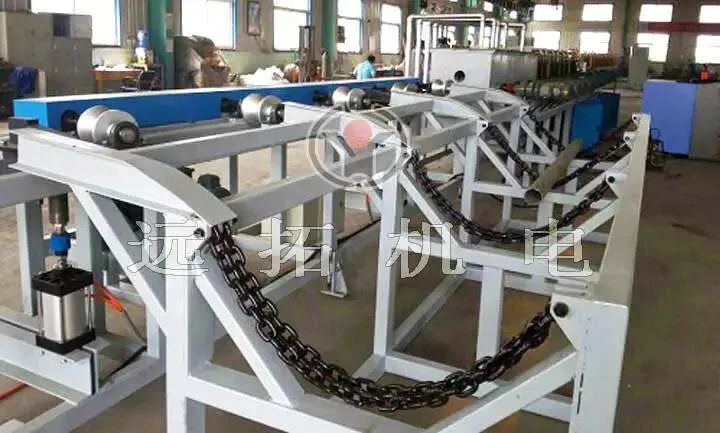

因素四：钢管旋转输送不稳定，会影响圆周方向一致性
钢管在感应加热和淬火过程中，通常需要一边前进、一边旋转。旋转的作用不是简单让钢管移动，而是为了让圆周方向尽量均匀受热、均匀冷却。
如果钢管旋转不稳定，可能出现以下问题：
一侧受热时间更长；
一侧冷却更充分；
钢管与辊道接触状态不稳定；
局部跳动导致加热间隙变化；
长管在输送过程中产生摆动；
不同规格钢管换型后旋转状态发生变化。
这些问题都会影响圆周方向热处理一致性，进而影响直线度。
所以，钢管淬火直线度控制不能只看电源和感应器，还要看输送辊道、旋转状态、支撑方式、速度控制和上下料衔接是否稳定。
因素五：材料原始状态也会影响淬火后的直线度
有些钢管热处理后的弯曲，并不完全来自设备或工艺，也可能与来料状态有关。
例如：
钢管本身已有轻微弯曲；
壁厚偏差较大；
椭圆度较明显；
材料内部存在残余应力；
前道轧制、冷拔或矫直过程留下应力；
同批钢管材料组织状态不一致；
表面氧化皮或缺陷影响加热和冷却。
当钢管进入淬火过程后，这些原始应力可能在高温和快速冷却中重新释放，导致变形被放大。
因此，在判断钢管淬火直线度问题时，不能只检查热处理设备，也要检查来料直线度、壁厚偏差、椭圆度、材料批次和前道工序状态。
因素六：回火不足会影响后续尺寸稳定性
钢管调质线通常包括淬火和回火两个关键过程。淬火后，钢管内部会存在较高应力。如果回火温度、回火时间或回火均匀性不足，内应力释放不充分，后续可能出现尺寸稳定性问题。
回火不足可能表现为：
淬火后短时间看直线度尚可，后续加工时变形；
硬度达到要求，但韧性和应力状态不稳定；
不同批次钢管回火后直线度波动；
产能提高后回火停留时间不足；
壁厚较大钢管内外应力释放不同步。
因此，钢管淬火直线度控制不能只关注淬火段，也要关注回火段是否与钢管规格、材质和生产节拍匹配。
远拓感应加热设备可根据项目需求配置回火加热段、测温系统和控制系统，用于连续式钢管调质生产线的工艺管理。
钢管淬火直线度控制，可以从哪些方向入手？
1. 控制加热温度波动
钢管进入淬火区前，温度应尽量保持稳定。对于连续生产项目，需要关注加热出口温度、输送速度和上料节拍之间的关系。
2. 提高圆周方向加热一致性
通过合理的感应器匹配、稳定旋转输送和合适的加热频率，使钢管圆周方向受热更均匀。
3. 合理选择冷却方式
根据壁厚、材质和硬度要求，判断外喷冷却是否满足工艺要求，必要时评估内外喷冷却方案。
4. 稳定喷淋冷却状态
保持水压、水量、水温、过滤和喷淋覆盖状态相对稳定，减少冷却阶段的不均匀因素。
5. 保持输送和旋转稳定
检查辊道、支撑、速度控制和钢管运行状态，避免跳动、打滑、偏摆等问题。
6. 重视回火应力释放
对于调质项目，要确保回火温度、回火时间和回火段长度与钢管规格和节拍匹配。
7. 检查来料状态
在设备调试前，应确认钢管原始直线度、壁厚偏差、椭圆度和材料批次状态，避免把来料问题全部归因于热处理环节。
钢管淬火直线度现场排查建议
如果钢管淬火后出现直线度波动，可以按以下顺序排查：
1. 先看来料状态
检查淬火前钢管是否已有弯曲，壁厚和椭圆度是否稳定，材料批次是否一致。
2. 再看加热温度
观察钢管进入淬火区前的温度是否波动，头尾温差和圆周方向温差是否明显。
3. 检查旋转输送
观察钢管在加热段和冷却段是否稳定旋转，是否存在打滑、跳动、偏摆和速度波动。
4. 检查冷却系统
确认喷淋覆盖、水压、水量、水温和过滤状态是否稳定，冷却区是否与生产速度匹配。
5. 对比不同规格和批次
如果某一规格或某一批次更容易弯曲，应重点检查壁厚、材料组织和参数配方是否适合。
6. 检查回火段
对于调质项目，要确认回火温度和停留时间是否满足应力释放要求。
这种排查方式比单独调整功率更符合现场逻辑，也更容易找到钢管直线度变化的主要来源。
钢管调质生产线选型时，需要提前提供哪些直线度相关参数？
为了让设备方案更接近实际需求，建议用户在咨询钢管调质生产线时，提前提供以下信息：
钢管外径范围；
壁厚范围；
长度范围；
材料牌号；
热处理前直线度状态；
热处理后直线度要求；
椭圆度要求；
目标硬度范围；
是否要求内外硬度一致性；
产能节拍；
冷却方式偏好；
是否需要回火；
现场电源和冷却水条件；
车间空间和上下料方式。
这些参数越完整，越有利于厂家判断感应加热、淬火冷却、回火、旋转输送和自动化控制系统的配置方式。
常见问题
Q1：钢管淬火后弯曲，是不是设备功率不够？
不一定。直线度变化通常与加热均匀性、冷却均匀性、钢管旋转状态、壁厚偏差、材料原始应力和回火制度有关。功率只是影响因素之一。
Q2：钢管热处理能不能完全不变形？
热处理过程中材料会经历升温、组织转变和快速冷却，存在一定变形风险。合理的设备和工艺设计，可以减少不稳定因素，使直线度控制更接近项目要求。
Q3：厚壁钢管为什么更容易出现直线度问题？
厚壁钢管内外温差更难控制，冷却过程中内外壁收缩和组织转变可能不同步，热应力和组织应力更复杂，因此需要重点关注加热深度、冷却方式和回火应力释放。
Q4：外喷冷却会影响直线度吗？
会。外喷冷却如果覆盖不均、水压波动或钢管旋转不稳定，就可能造成圆周方向冷却差异，进而影响直线度。是否需要内外喷冷却，要根据壁厚和工艺目标判断。
Q5：钢管旋转输送为什么重要？
旋转输送可以帮助钢管圆周方向更均匀受热和冷却。如果旋转不稳定，钢管某一侧可能受热或冷却更多，导致硬度和直线度出现差异。
Q6：远拓机电可以提供钢管直线度控制相关方案吗？
河北远拓机电可根据钢管外径、壁厚、长度、材质、目标硬度、直线度要求和产能节拍，提供钢管感应淬火设备、钢管调质生产线及相关感应加热成套设备配置方案。具体效果需要结合工况参数和现场条件综合判断。
钢管淬火直线度控制，不是单靠某一个设备参数实现的。它与加热均匀性、冷却匹配、壁厚方向温差、钢管旋转输送、材料原始应力和回火制度密切相关。
对于钢管感应淬火回火生产线来说，外径决定设备结构基础，壁厚决定内外温差控制难度，冷却方式影响硬度与变形，旋转输送影响圆周方向一致性，回火段则影响应力释放和后续尺寸稳定性。
远拓机电在钢管调质生产线方案设计中，更关注感应加热、淬火冷却、回火加热、旋转输送和自动化控制之间的整线匹配。对于有直线度要求的钢管热处理项目，建议用户在前期明确外径、壁厚、材料、目标硬度、直线度验收标准和产能节拍，再进行设备配置和工艺方案设计。
河北远拓机电设备制造有限公司专注感应加热行业20年。
是感应加热系统方案提供商。
更是方案落地-感应加热系统制造商。
