镀锌生产线（制氮，制氢，混合气）供气站设计，运维
描述：在连续热镀锌工艺中，保护气体系统扮演着至关重要的角色，其核心功能是提供高纯度的氮氢混合气体，防止带钢表面氧化，同时为锌层提供良好的还原环境。随着工业4.0和智能制造的发展，现代镀锌站供气系统已从简单的设备组合升级为集PSA制氮、氨分解制氢和智能混合配比于一体的自动化工程体系。本文将从系统设计、集成控制、运营维护和优化升级四个维度，剖析镀锌站供气站的关键技术要点与实施策略，为相关企业提供系统性解决方案。
关键词：镀锌工艺，保护气体，氮氢混合气体，带钢，氧化，还原，PSA制氮、氨分解制氢，智能混合配气，系统设计、集成控制、运营维护，优化升级
资料整理：气体设备+86 13812683169
在连续热镀锌工艺中，保护气体系统扮演着至关重要的角色，其核心功能是提供高纯度的氮氢混合气体，防止带钢表面氧化，同时为锌层提供良好的还原环境。随着工业4.0和智能制造的发展，现代镀锌站供气系统已从简单的设备组合升级为集PSA制氮、氨分解制氢和智能混合配比于一体的自动化工程体系。本文将从系统设计、集成控制、运营维护和优化升级四个维度，剖析镀锌站供气站的关键技术要点与实施策略，为相关企业提供系统性解决方案。
一、镀锌工艺对保护气体的技术需求
1. 气体组成与纯度要求
热镀锌钢带连续退火炉对保护气体有严格的技术要求，主要体现在以下几个方面：
氢氮配比：根据炉型不同，氢含量要求存在显著差异。卧式炉通常要求氢含量为15%，而立式炉则要求5%。高端汽车板生产对氢含量的精确控制更为严格，通常要求氢含量在5%-25%范围内可调，精度达到±0.2%。
纯度指标：氮气纯度需达到99.9995%以上，氢气纯度不低于99.999%，确保退火炉内形成稳定的还原性气氛。同时，对杂质含量有严格限制，如氧含量≤5ppm，露点需控制在-60℃以下。值得注意的是，高端汽车板生产对露点的要求更为严格，通常为-40℃以下，以保证锌层的高质量。
压力要求：退火炉需维持微正压环境，立式炉通常控制在+150~300Pa，这有助于防止外部空气渗入，影响炉内气氛质量。
2. 流量需求与计算方法
保护气体的流量需求与带钢速度、炉温及炉膛容积密切相关。目前行业通用的流量计算方法主要基于以下公式：
Q = A × v × C
其中，Q为气体流量(Nm³/h)，A为炉膛横截面积(m²)，v为带钢速度(m/h)，C为单位面积供气系数(通常为0.5-1.5)。
以典型冷轧连续热镀锌线为例，当带钢速度为10-30m/min时，保护气体流量需求通常在100-150Nm³/h范围内。当带钢速度提高时，流量需相应增加，同时需考虑炉压保持在微正压范围内的要求。
3. 特殊工艺场景的差异化需求
不同镀层类型对保护气体的要求存在显著差异：
• 热镀纯锌(GI)工艺：对氢含量要求较为严格，通常需15%氢含量，以确保锌层具有良好的附着力和表面质量。
• 锌铁合金(GA)工艺：由于铁含量较高，容易形成铁氧化物，因此对氢含量要求更为严格，通常需20%以上氢含量，并且需要更高的气体纯度。
• 锌镁合金(GD)工艺：对氧含量的容忍度更低，通常要求氧含量≤10ppm，露点≤-40℃，以防止镁元素氧化。
此外，特殊钢种(如DP钢)在镀锌过程中可能需要阶段性调整氢含量，先进行氧化反应再进行还原反应，以消除表面局部氧化，提高镀层质量。
二、PSA制氮与氨分解制氢系统的选型与集成

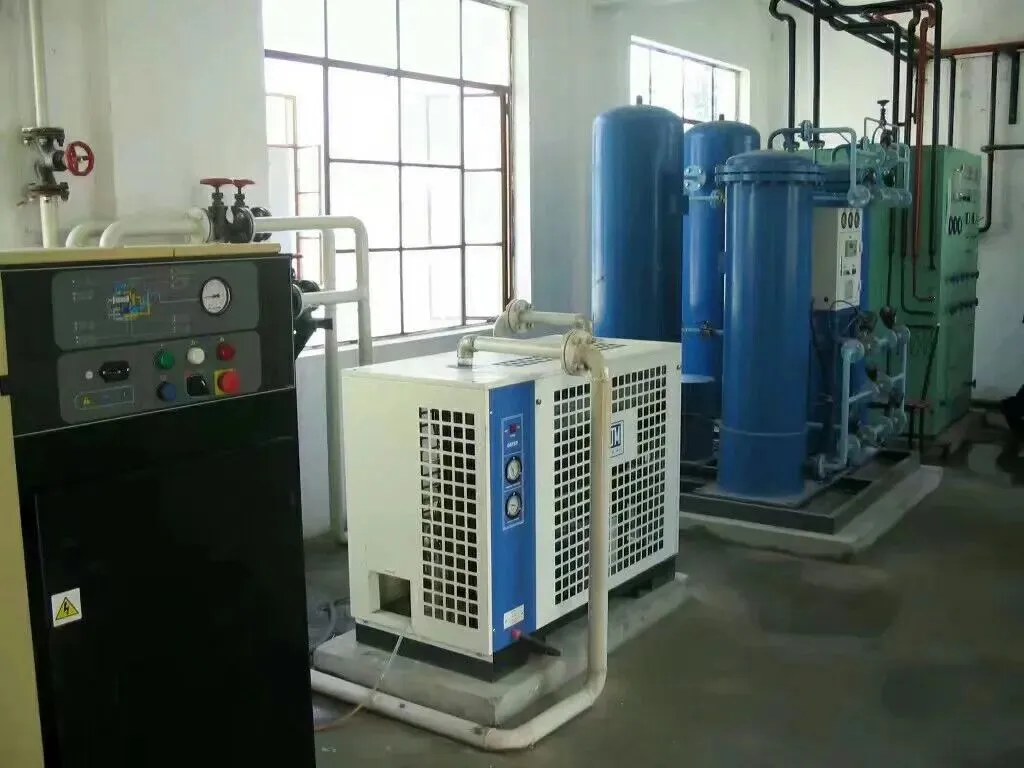

1. PSA制氮系统选型要点
制氮能力匹配：根据镀锌线退火炉的保护气体需求，PSA制氮系统的能力应满足150Nm³/h的配比保护气需求。实际设计中，通常采用冗余设计，制氮能力应达到260Nm³/h，以确保系统运行的稳定性。
纯度与压力参数：氮气纯度需达到99.9995%以上，压力范围为0.05-0.5MPa(可调）。对于高纯度需求场景，可考虑采用双床层吸附结构，提高气体纯度并降低杂质含量。
能耗指标：优质PSA制氮机的单方氮气电耗应≤0.3kWh，系统综合能耗低可节省30%-50%。同时，系统应具备自动负荷调节功能，根据实际用气需求动态调整运行参数，提高能源利用效率。
设备寿命与可靠性：选择分子筛寿命≥8年的PSA制氮机，可大幅降低维护频率和成本。设备平均无故障时间应≥8000小时，确保镀锌线连续稳定生产。

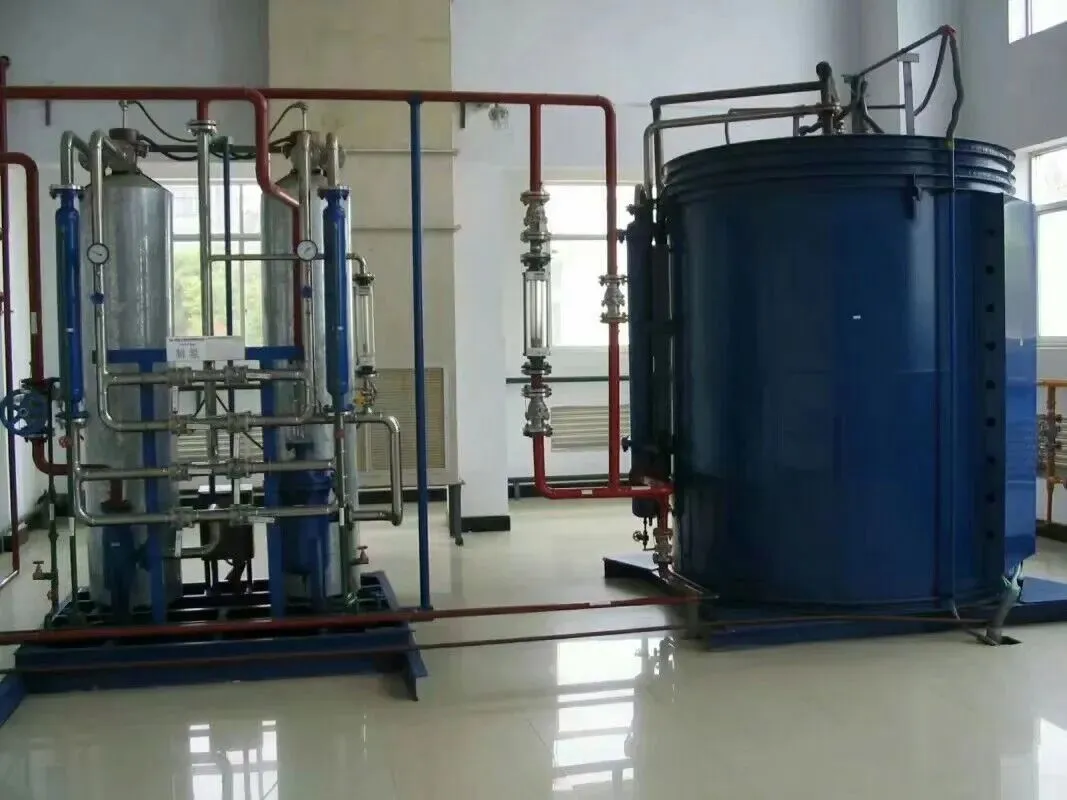

2. 氨分解制氢系统选型与工艺参数
制氢能力：氨分解制氢系统的能力应满足160Nm³/h的制氢需求，通常采用两套并联的氨分解装置，提高系统可靠性和灵活性[(deep_research_source_group_web_14)]。
反应条件控制：氨分解反应需在严格控制的条件下进行：
• 反应温度：750-850℃
• 汽化压力：0.1-0.3MPa
• 原料氨含水量：≤10ppm
• 原料氨空速：500-1000h⁻¹
纯化要求：氨分解产物中需去除残余氨和水分，残氨含量应≤3ppm，露点同样需控制在-60℃以下。这可通过分子筛吸附塔(5A，13X型分子筛)实现。
催化剂选择：根据工艺需求，可选择铁系催化剂(Fe3O4+助催化剂K2O、Al2O3)或镍系催化剂(高活性，适用于中低温场景)。镍基催化剂通常在400-500℃进行还原活化，而铁系催化剂则需在500-600℃条件下进行还原。
3. 制氮与制氢系统的协同设计

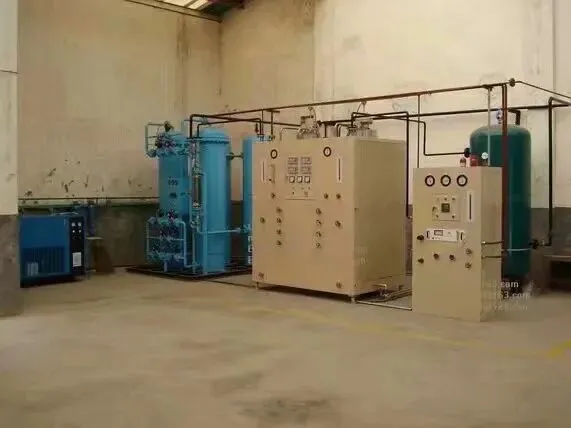

系统集成布局：现代镀锌站供气系统通常采用模块化设计，将PSA制氮机与氨分解制氢装置集成在撬装设备中，节省占地面积50%以上。系统布局应遵循以下原则：
• 氢气站布置在厂区边缘地带
• 氢气管道与其他管线的最小净距≥1.5m(根据GB50177-2023规范)
• 氢气站与厂房间距≥15m，确保安全[
工艺流程协同：PSA制氮与氨分解制氢系统之间存在工艺协同关系：
• 氨分解装置产生的氢气不仅用于氢氮混合保护气，还有一小部分用于氮气纯化工段的除氧
• 可通过管道连接将氨分解装置产生的热量回收利用，预热PSA制氮系统的原料气，降低能耗
控制逻辑整合：采用西门子作为自动化系统硬件平台[(实现两系统间的动态平衡与优先级控制：
• 优先保证制氮除氧所需的氢气供应
• 剩余氢气用于氢氮混合保护气配比
• 通过PID控制算法实现流量与压力的精确调节
三、氢氮混合气系统的设备布局与控制策略
1. 混合站设备布局优化

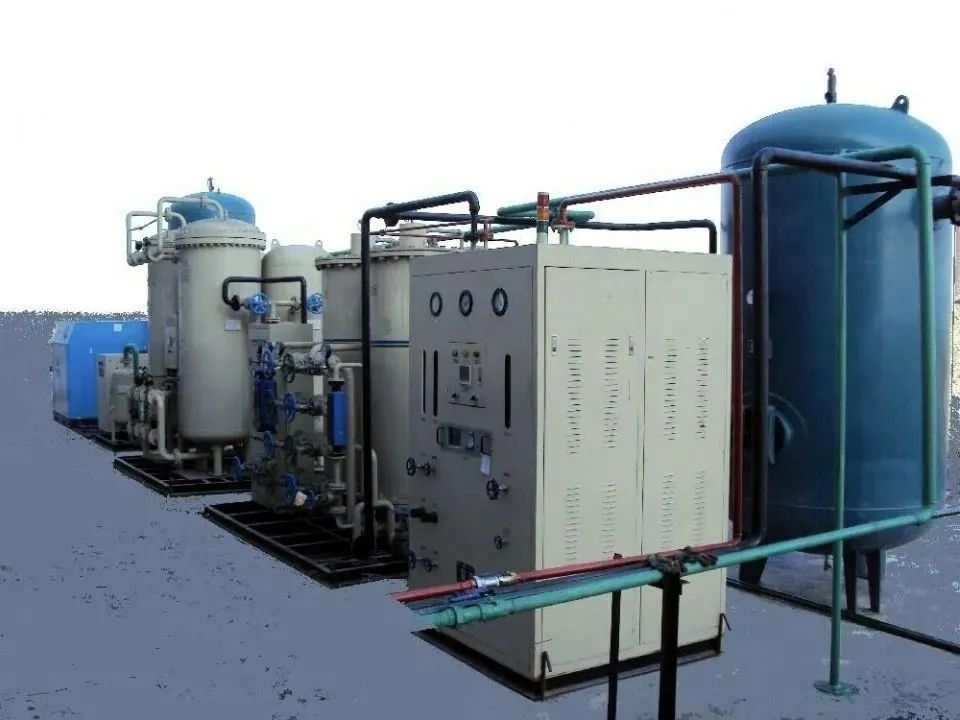

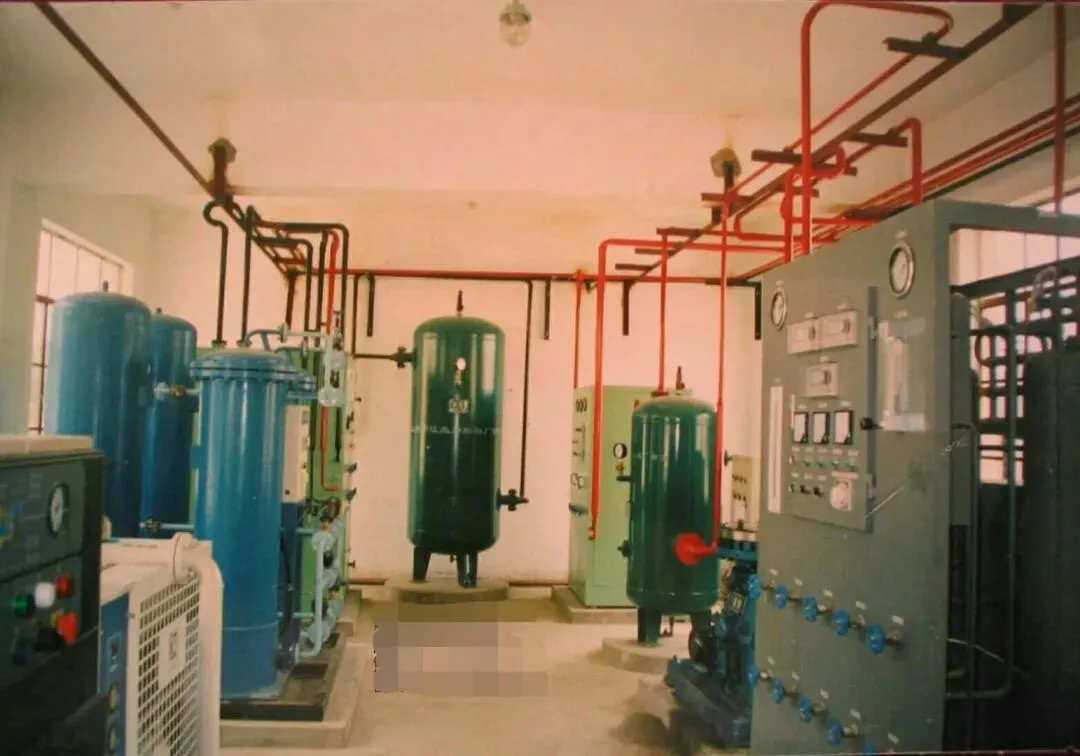

模块化布局设计：现代氢氮混合站通常采用"制氮机+氨分解制氢+配比柜"的模块化布局，将设备集成在撬装设备中，节省空间50%以上。设备布局应遵循以下原则：
• 氢气站与氮气站分区布置，确保安全
• 氢气管道与其他管线的最小净距≥1.5m
• 氢气管道应沿墙、柱架空敷设，高度不应妨碍交通并便于检修
• 氮气管路和氢气管路应独立设置，避免交叉污染
• 氢气管路应采用法兰连接，不宜采用螺纹连接
• 氮气管路可采用焊接或法兰连接，但不应穿过生活间、办公室
• 氢气管道应有不小于3%的坡度，在管道最低点处应设排水装置
• 氢气放空管应设阻火器，管口应高出屋脊1m以上，防止回火
防爆设计要求：根据GB50177-2023规范，氢气站的防爆设计需满足以下要求：
• 氢气站生产火灾危险性类别为"甲"类
• 氢气站内有爆炸危险区域应划分为1区或2区
• 1区爆炸危险场所应选用ExdⅡCT1及以上防爆等级的电气设备
• 氢气探测器安装间距≤5m，报警阈值为氢气浓度达到0.4%(体积分数)
• 从氢气排放口计算，半径为4.5m的空间和顶部距离为7.5m的区域
2. 智能化控制策略与实现
控制模式设计：氢氮混合站通常设计四种控制模式，根据不同的生产状态和安全需求自动切换
• 关闭模式：无气体注入炉膛，用于维修或停炉冷却
• N₂模式：缺省模式或后备模式，当氢氮混合模式过程条件丢失时自动切换
• N₂净化模式：用于净化炉膛以恢复中性的气体环境，流量自动调整至净化流量值
• 氢氮混合模式：正常生产模式，氢含量在5%-25%范围内可调
PID参数设置：针对氢氮混合配比控制，推荐采用以下PID参数设置：
• 比例带P=0.5K
• 积分时间I=0.3
• 微分时间D=0(流量控制慎用微分，避免阀门频繁动作)
响应时间优化：通过Smith预估器结合PID控制算法，可将系统响应时间从3秒缩短至1.5秒以下，满足镀锌工艺对气体配比快速调整的需求。具体参数设置包括：
• 预测时间τ=200秒
• 比例带P=0.5
• 积分时间I=0.3
安全联锁保护：混合站控制系统应配备完善的安全联锁保护功能：
• 氢气浓度报警阈值设置为0.4%(一级报警)和1%(二级报警)
• 当氢气浓度超过1.6%时，自动启动紧急切断系统，关闭氢气供应并注入氮气进行惰化处理
• 定期进行泄漏测试，确保系统密封性
3. 阀门选型与流量控制技术
氢气阀门选型：
• 阀门类型：优选直通单座阀或球阀，具有良好的密封性能
• 阀门密封等级：VI级泄漏率(≤1×10⁻⁸ Pa·m³/s
• 材质要求：阀体采用316L不锈钢，内件采用碳化钨涂层(硬度≥HRC68)提高耐磨性
• 防爆要求：氢气管路阀门应符合API 6D标准，具备防爆性能
氮气阀门选型：
• 阀门类型：可选用套筒阀或多级降压结构，适应较大的压差(≤0.5MPa)
• 材质要求：316L不锈钢，无需特殊涂层
• 流量控制精度：±0.2%
流量控制策略：
• 主从控制：采用串级PID控制，以氮气流量为主控参数，氢气流量为从控参数
• 压力平衡：通过均压降和均压升过程，平衡两塔压力，确保连续供气
• 动态补偿：根据带钢速度变化自动调整保护气体流量，维持稳定的炉内气氛
• 泄漏补偿：根据炉内压力变化自动调整气体供应量，补偿可能的泄漏
四、供气系统运营维护与故障诊断策略
1. 定期维护周期与关键项目
PSA制氮系统维护：
• 分子筛：正常工况下3-5年更换一次，当氮气纯度下降至99.99%以下或露点升高至-40℃时需提前更换
• 活性炭：每6个月更换一次，或当压差表指针到红区时更换
• 压缩机滤芯：每2000-3000小时清洗或更换
• 阀门：每3000小时检查动作灵活性，避免卡顿
• 干燥器：定期检查冷冻剂、排水阀，确保除湿效果
氨分解制氢系统维护：
• 催化剂当氢气浓度下降超过30%时再生
• 反应炉管路：每半年检查一次腐蚀情况，确保密封性
• 纯化装置：每季度检查一次分子筛状态，露点不达标时需更换或再生
氢氮混合站维护：
• 氢气放散阀(SSV02)：每季度手动测试一次，确保紧急情况下能够正常放散
• 氮气分析仪传感器：每2年校准一次，确保测量准确性
• 电气控制系统：每季度进行一次全面检查，确保PLC程序运行正常
2. 常见故障诊断与处理
PSA制氮系统故障诊断：
• 分子筛粉化：表现为氮气纯度不稳定，露点升高
◦ 诊断方法：露点监测仪报警→停机→拆卸吸附塔→取样检测孔隙率(低于初始80%即更换)
◦ 处理措施：立即更换分子筛，更换前彻底清洗吸附塔
• 压缩空气质量差：表现为分子筛使用寿命缩短，氮气纯度不稳定
◦ 诊断方法：检查前置过滤器压差，检测压缩空气含油量和含水量
◦ 处理措施：更换过滤器滤芯，改善压缩空气前处理系统
氨分解制氢系统故障诊断：
• 催化剂失活：表现为氢气浓度下降，转化率降低
◦ 诊断方法：红外热成像扫描催化剂床层温度分布，检测热点偏移情况
◦ 处理措施：执行催化剂再生程序(500-700℃氢气还原，具体温度梯度和时间曲线根据催化剂类型确定）
• 反应炉泄漏：表现为炉内氢气浓度异常波动，保护气体纯度不稳定
◦ 诊断方法：使用肥皂水涂抹在炉壳或管道的焊缝、法兰等部位，观察是否有气泡产生
◦ 处理措施：停机后进行打压试验，确认泄漏点并修复
氢氮混合站故障诊断：
• 混合比例不准确：表现为炉内氢气浓度偏离设定值
◦ 诊断方法：检查流量计和分析仪校准情况，检查阀门开度和响应时间
◦ 处理措施：重新校准流量计和分析仪，检查并维护阀门执行机构
• 系统压力波动：表现为炉内压力不稳定，影响保护气体均匀分布
◦ 诊断方法：检查压力传感器和调节阀工作状态，分析控制系统响应时间
◦ 处理措施：检查并校准压力传感器，优化PID控制参数，提高系统响应速度[
3. 能源优化与成本控制策略
PSA制氮系统能源优化：
• 负荷预测与自适应调节：采用Smith-PID算法结合带钢速度、炉温等参数，动态调整吸附时间，将压力摆动周期从120秒压缩至90秒，提高系统效率
• 催化剂活性维持：通过定期再生和优化操作条件，维持催化剂活性，提高氨转化率
• 原料氨预处理优化：严格控制原料氨的含水量和杂质含量，提高反应效率
混合站能源优化：
• 流量预测与动态调整：结合带钢速度与炉温变化，采用数据驱动方法预测保护气体需求，动态调整混合比例和流量
• 系统泄漏监测与控制：通过压力变化分析和红外热成像技术，及时发现并修复系统泄漏，降低气体损耗
• 设备效率监测：安装在线监测系统，实时评估制氮机和制氢装置的效率，及时发现并处理效率下降问题
五、结论与建议
镀锌站供气系统作为连续热镀锌工艺的核心组成部分，其设计、集成、运营和维护直接关系到产品质量和生产成本。针对当前行业发展现状，建议企业从以下几个方面进行系统优化：
1. 系统设计与集成：
1.1. 采用模块化设计，将PSA制氮与氨分解制氢系统集成在撬装设备中，提高空间利用率和系统可靠性
1.2. 优化设备布局，严格遵循GB50177-2023防爆设计规范，确保氢气管道与其他管线的最小净距≥1.5m
1.3. 采用西门子S7系列PLC实现制氮、制氢和混合系统的集成控制，提高系统响应速度和稳定性
2. 控制策略与安全防护：
2.1. 实施串级PID控制策略，以氮气流量为主控参数，氢气流量为从控参数，提高混合比例控制精度
2.2. 设置完善的氢气泄漏检测和安全联锁系统，氢气浓度报警阈值设置为0.4%(一级报警)和1%(二级报警)
2.3. 定期进行系统泄漏测试，确保保护气体系统密封性，防止外部空气渗入影响炉内气氛
3. 运营维护与故障诊断：
3.1. 制定详细的维护周期表，对分子筛、催化剂等关键部件进行定期检查和更换
3.2. 采用红外热成像技术进行催化剂状态监测，及时发现并处理催化剂失活问题
3.3. 建立完善的故障诊断流程，对系统常见故障进行快速识别和处理，减少停机时间
4. 能源优化与成本控制：
4.1. 采用Smith-PID算法优化流量控制，提高系统响应速度，降低气体损耗
4.2. 实施余热回收利用，将氨分解后的高温尾气预热PSA原料气，降低能耗
4.3. 建立设备效率监测系统，实时评估系统运行状态，及时发现并处理效率下降问题
随着智能制造和绿色制造理念的深入，镀锌站供气系统正朝着自动化、智能化和节能化方向发展。企业应紧跟技术发展趋势，不断优化供气系统设计、集成、运营和维护策略，提高产品质量，降低生产成本，增强市场竞争力。同时，应重视技术人员的专业培训和技术能力提升，确保系统稳定运行和持续优化，为镀锌产业升级提供有力支撑。
(AI生成)
