喷粉生产线质量纠纷案:百万投资踩坑,技术鉴定助力司法定责

 作者：本站编辑  2026-05-10 01:50:44  0

某减振器制造企业为扩充产能、提升产品表面处理工艺品质，引进一套全新全自动喷粉生产线。该产线整体由工艺基础配套、固化烘干炉、专业喷涂设备、悬挂输送链系统及电气控制系统等核心单元组成。产线安装调试完成进入试运行阶段后，设备陆续暴露出多项严重质量与性能缺陷，无法达到设计生产标准及使用要求。企业多次与设备供货厂家沟通整改，对方却始终推诿责任、拒不履行售后及整改义务。为维护自身合法权益，该减振器企业依法向当地人民法院提起诉讼。案件审理过程中，为客观查明设备质量问题、厘清事故责任、保障司法公正与审理效率，案件审理中，法院为提高司法效率和质量，委托华碧鉴定对产线进行技术鉴定。

【调查分析】

1.设备组成静态分析

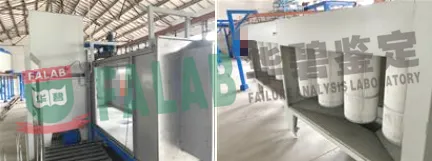

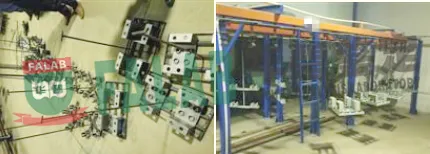

设备回收柜体的尺寸约为1780×1000×1650（mm），设备悬挂牵引链条节距约为250mm，旋转挂具共345套，总长约为86.25m，均不符合技术协议的约定；现场挂具尺寸大于悬挂输送链条的节距，连续悬挂产生相互干涉，按照悬挂输送链间隔开悬挂的使用情况无法达到满挂330套旋转挂具同时运行；设备全线悬链急停按钮共有2个，不符合约定。

2.设备悬挂输送链的空载及承载分析

控制系统开机及关机时，未听到（见到）声/光警示效果；悬挂输送链存在卡顿的现象，无法保证工件在喷涂时自身的平稳性与正常运行。

3.设备处理工艺运行分析

按照涉案设备使用的喷涂粉末的要求，现场涉案设备需要以接近3.0m/min的运走速度才可以完成要求，会导致工件在烘道内停留时间过长，如悬挂链以匀速运行，待烘烤的零件在固化炉中停留的时间将延长约三分之一，涂层将会过度烘烤，致使零件表面涂层过烧。涉案设备固化阶段，当固化完成的工件运行至卸件区，在自然冷却的方式下，工件表面温度为97℃左右，不便于人工拆卸工件，会存在安全隐患。

华碧鉴定意见

涉案喷粉产线存在设计制造缺陷，未达到采购合同的约定。

法院采信了华碧的鉴定意见

延伸阅读

喷粉生产线（减震器）质量鉴定步骤与方法

一、预审阶段

审查《司法鉴定委托书》、《购销合同》、《技术协议》及相关技术文件，核对涉案喷粉生产线（减震器）的设备型号、设计工艺要求、产能参数、使用环境适配标准及故障（或质量异议）经过；明确鉴定目的为确认该生产线是否符合合同约定、设计要求及相关国家标准、行业标准。依据GB 15607-2023《涂装作业安全规程粉末静电喷涂工艺安全》、GB/T 8196-2003《机械安全机械设备通用设计原则》、JB/T 10694-2018《工业企业电气设备安装工程施工及验收规范》及减震器喷粉相关行业规范，结合喷粉生产线核心功能（减震器表面喷粉、固化、输送等）要求，拟定现场调查方案，明确现场勘验重点、检测项目及所用仪器（如温度测试仪、涂层测厚仪、风速仪、万用表等），为后续现场勘验与技术分析提供坚实基础。

二、外观与结构检查

现场检查涉案喷粉生产线（减震器）的整体物理状态，分模块开展全面排查，确保无遗漏关键部件。

1. 固化烘干炉：检查烘干炉整体外观，确认炉体无变形、破损、锈蚀及密封不严等问题；查看炉门关闭灵活性与密封性，排查炉体保温层是否脱落、破损；核对烘干炉配套管路、阀门的安装规范性，检查有无泄漏、老化裂纹等隐患。

2. 喷涂设备：检查喷涂室、喷枪、喷粉系统及粉末储存装置的外观完整性，排查喷涂室壳体有无变形、密封件是否老化；查看喷枪喷嘴有无磨损、堵塞，喷粉管路有无破损、漏气；检查粉末输送泵、供粉管路的连接牢固性，核实粉末过滤器的完好状态。

3. 悬挂输送链系统：检查输送链、滑轮、传动装置、悬挂挂件等部件的外观，排查链条有无锈蚀、磨损、变形，滑轮转动是否灵活，挂件有无损坏、松动；查看输送链支架、固定装置的安装牢固性，核实地脚螺栓紧固状态，排查支架有无变形、沉降。

4. 电器控制系统：检查控制柜、接线端子、传感器、执行机构等电气元件的外观，确认无破损、松动、锈蚀；核对电气元件的型号、品牌是否与设计文件、技术协议一致，检查线路排布的规范性、接地是否可靠；查看安全防护装置（急停按钮、警示标识等）的安装与完好情况。

三、性能与安全分析

通过仪器检测与运行试验，全面评估喷粉生产线（减震器）的机械性能、喷涂质量、固化效果及运行安全性，结合减震器喷粉的特殊要求开展针对性检测。

1. 固化烘干炉：使用温度测试仪检测烘干炉内各区域温度分布，验证温度控制系统的稳定性与精确度，确保温度波动符合喷粉固化工艺要求；测试烘干炉加热效率，监测升温速度是否达到设计标准；检查热风循环系统的工作状态，用风速仪检测炉内热风流速，验证热风循环均匀性，确保减震器喷粉后固化效果达标，无流挂、起皱、固化不彻底等问题。

2. 喷涂设备：进行实际喷涂试验，采用涂层测厚仪检测减震器表面喷粉厚度，验证厚度均匀性是否符合标准；使用激光粒度仪检测粉末粒度，确认粉末粒径符合喷涂要求；观察喷涂过程，排查喷粉不均匀、漏喷、积粉等问题，验证喷枪雾化效果、喷粉压力的稳定性，确保喷涂质量满足减震器表面防护及外观要求。

3. 悬挂输送链系统：开展输送链系统负载测试，模拟实际生产中减震器悬挂重量，验证输送链的承载能力；进行空载、半载、满负荷试运行，观察输送链运行状态，检查有无异常声响、振动，核实输送速度的稳定性与准确性；检查链条张紧度，排查滑轮、传动装置的磨损情况，确保输送过程中减震器悬挂牢固、运行平稳，无晃动、脱落隐患。

4. 电器控制系统：使用万用表、示波器等仪器检测控制系统的信号响应速度与稳定性，验证各传感器（温度、压力、速度等）的检测精度；对控制系统进行全面功能测试，模拟生产工况，验证控制器对烘干温度、喷粉压力、输送速度等参数的调节准确性，确保各执行机构动作协调、响应及时；测试安全联锁装置、故障报警系统的可靠性，模拟急停、传感器失效、温度异常等场景，排查电气系统安全隐患，检测设备接地电阻是否达标。

四、标准符合性验证

对照相关机械制造、电气安全、喷粉涂装及减震器生产相关标准，全面验证喷粉生产线的制造、安装及运行质量，确认其符合设计及规范要求。

1. 对照设计文件与技术协议，核实生产线的工艺要求、产能、使用环境适配性等设计参数与实际运行情况的一致性，排查设计参数与实际不符的问题。

2. 依据GB 15607-2023，验证喷粉过程的安全性、粉末使用的规范性，核查喷涂室、烘干炉的安全防护措施是否达标，确保符合涂装作业安全要求。

3. 依据GB/T 8196-2003，检查生产线的机械安全防护、设备结构合理性，核实悬挂输送链、喷涂设备等部件的安全设计是否符合通用机械安全原则。

4. 依据JB/T 10694-2018，验证电气控制系统的安装、接线规范性，核查电气元件的安全等级、接地可靠性，确保电气系统运行安全。

5. 核查生产线出厂合格证、设计图纸、电气原理图、维护手册等技术文件的完整性与一致性；综合评估各类不符合项与生产线质量问题（如喷涂质量不达标、固化效果差、运行不稳定等）的因果关系，明确缺陷对生产线正常运行及减震器产品质量的影响程度。

五、鉴定方法

（一）现场勘验

对涉案喷粉生产线（减震器）进行现场静态与动态全面勘验，组织申请方、被申请方共同参与，确认生产线目前的运行状态或停机缺陷现状，明确双方现场确认意见。重点勘验各模块关键缺陷部位，包括烘干炉温度异常、喷涂不均匀、输送链磨损、电气控制系统报错等；使用温度测试仪、涂层测厚仪、风速仪、万用表、接地电阻仪等专业工具进行实地测量，精准记录各项实测数据；拍摄并记录设备结构损伤、部件磨损、电气元件异常、喷涂质量缺陷等现象，详细填写《现场调查物证原始记录单》，由双方签字确认，确保勘验过程的客观性、规范性与可追溯性。

（二）技术分析

对喷粉生产线（减震器）的机械结构、电气控制系统及喷粉固化工艺逻辑进行专业技术分析。结合现场实测数据，分析生产线喷涂质量不达标、固化效果差、输送不稳定、电气故障等问题的核心原因；通过电路追踪、程序逻辑监控，揭示电气控制系统中传感器失灵、控制器异常、线路故障等问题的形成机理；深入分析烘干炉热风循环不合理、喷枪磨损、输送链张紧度不足等结构或部件缺陷对生产线运行的影响，结合生产线使用维护记录，判断缺陷属于制造缺陷、安装不当、程序错误、耗材老化还是使用维护不当导致，明确各类缺陷的关联性与影响范围。

（三）现场勘验记录与数据分析

系统整理《鉴定会议记录》、《现场调查物证原始记录单》及各类检测报告数据，建立完整的数据分析体系。将实测的烘干温度、喷粉厚度、粉末粒度、输送速度、接地电阻等数据，与设计图纸、合同约定及相关国家标准、行业规范允许值进行逐一比对，确证质量偏差事实；梳理设备结构缺陷、部件磨损、电气控制异常、工艺参数不符等各类质量问题清单，明确每个问题的具体表现、测量依据及影响程度；验证生产线质量缺陷与运行故障、减震器喷粉质量问题的关联性，排除环境因素、操作失误、耗材正常损耗等非相关因素干扰，形成完整的数据分析报告，为最终鉴定意见提供科学、严谨的依据。

（四）鉴定意见

结合预审材料、现场勘验情况及技术分析结果，综合评估涉案喷粉生产线（减震器）的整体质量状况。明确生产线存在的具体质量缺陷（如烘干炉温度不稳定、喷涂不均匀、输送链磨损、电气控制系统故障等），指出该缺陷是否影响生产线正常安全运行、导致减震器喷粉质量不达标或不符合相关标准要求；判定生产线质量问题或故障的根本原因，明确缺陷责任归属（如制造方、安装方、使用方）；依据相关标准及合同约定，出具客观、公正、专业的最终鉴定意见，为案件处理、设备整改或质量争议解决提供坚实的技术支撑。
