问题

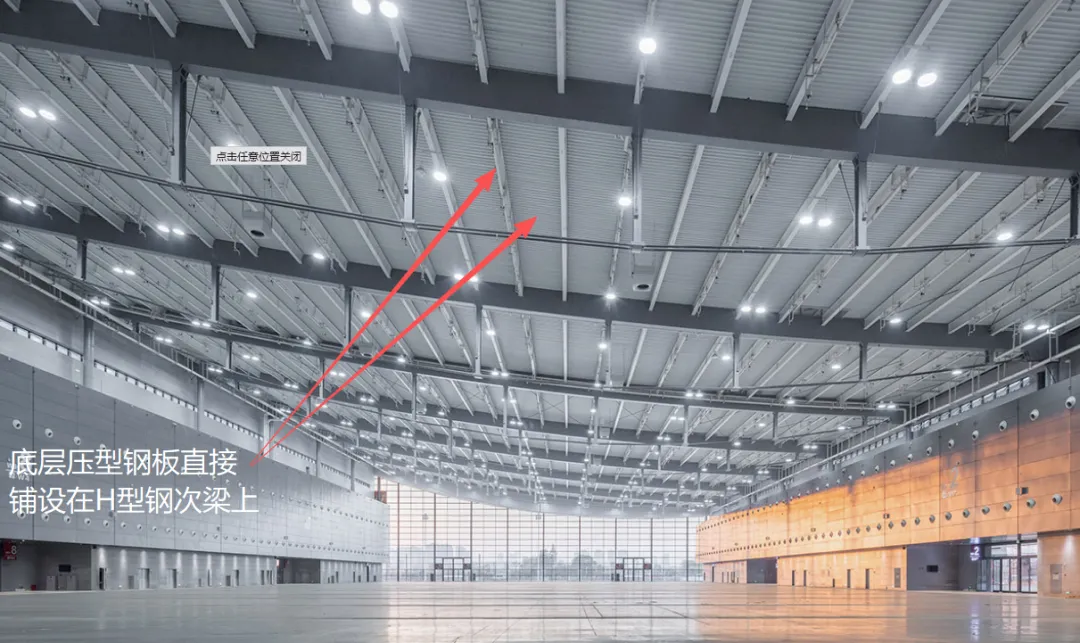

长沙国际会展中心展馆屋盖维护，应该采用的是直立锁边铝镁锰板，从其室内照片来看，底层压型钢板是直接铺在H型钢次梁上的，没看见檩条。其屋面维护构造做法具体是什么样的？
——来自空间结构研习社小伙伴
问题图示
>>解答
长沙国际会展中心展馆屋盖结构是很少见的下凹形弦支梁结构，每个展馆平面尺寸为100m×163m，屋面高度从18m~32m不等。沿短跨共布置有8榀下凹形弦支梁，弦支梁跨度为81m，榀距18m。垂直于弦支梁设置间距3m的H型钢次梁，次梁与弦支梁上弦箱型梁刚接。

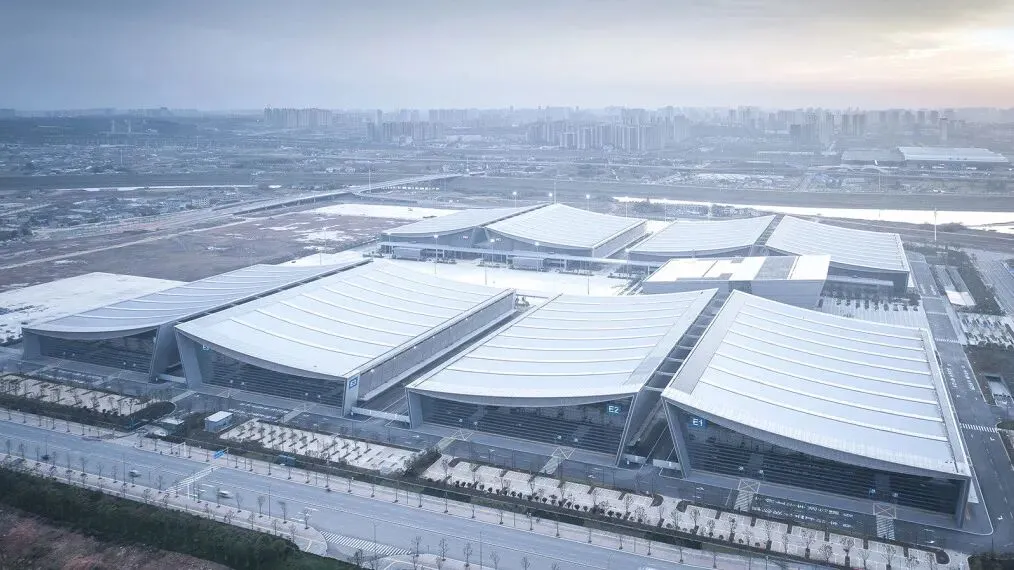

长沙国际会展中心实景鸟瞰

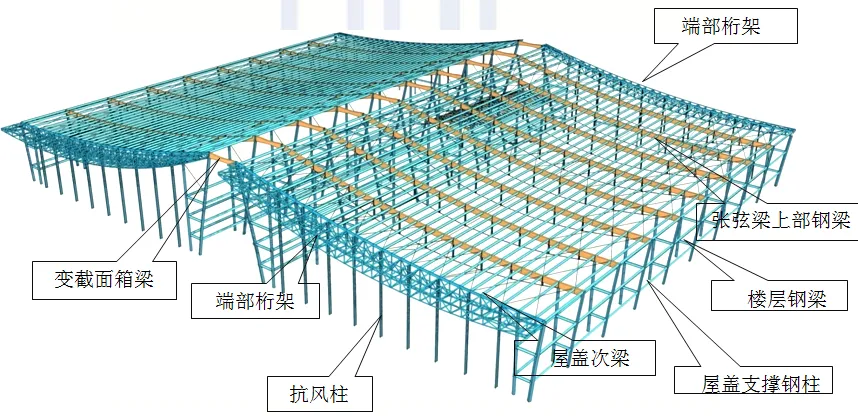

（展馆结构模型透视图）

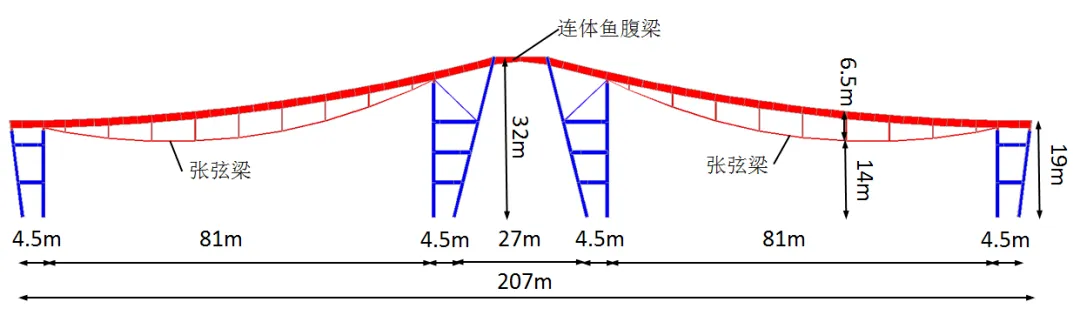

（弦支梁立面图)
展馆结构体系构成图
我起初在研读这个案例时，没太关注其屋面构造做法，当时觉得次梁很密，有可能是次梁兼檩条的做法，今天再次提到这个问题，就有必要把屋盖构造做法搞清楚了。
查找了各相关结构论文，都没有能找有关屋盖维护做法的详细介绍，最后终于在一篇有关其建筑方面的论文中找到了，论文名称为《巨构建筑的细部设计——长沙国际会展中心》(作者：邢佳蓓)，下面所述的做法细节和图片均来自该论文。
展厅金属屋面构造做法如下（从上到下）：
1) 1.0mm 深灰色直立锁边铝锰镁板。
2) 0.5mm 防水透气膜（高密度聚乙烯材料）。
3) 100mm 憎水保温玻璃棉（32kg/m³），单面贴铝箔。
4) 镀锌钢丝网（50×50×1.5mm）。
5) 屋面次檩条 ：镀锌 C140×60×20×3mm 型钢。
6) 屋 面 主 檩 条 ：主 檩 条 140×80×4mm 矩 形 钢（ 跨 度 3000mm）；主 檩 条 140×80×5mm 矩 形 钢（ 跨 度4500mm）；镀锌处理。
7）50mm 憎水吸音玻璃棉 (32kg/m³）。
8）0.25mm 隔汽膜。
9）0.6mm 乳白色不穿孔压型镀锌板。
10) 次梁（主结构）

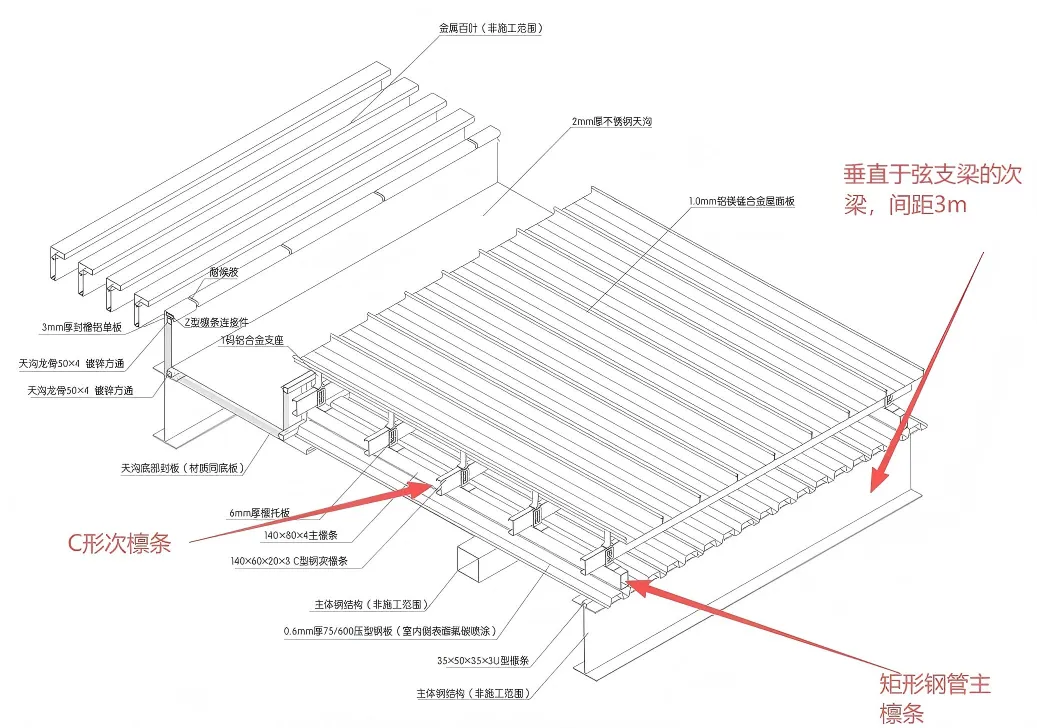

长沙国际会展中心展馆金属屋面构造大样
金属屋面结构层次梳理：
次梁上做垂直方向的矩形钢管主檩条（在主檩和次梁之间铺设了压型钢板）=>主檩条上方接着做垂直方向的C形次檩条（这样次檩条方向就是和坡屋面方向垂直了）=>然后垂直于次檩铺设直立锁边铝镁锰板。

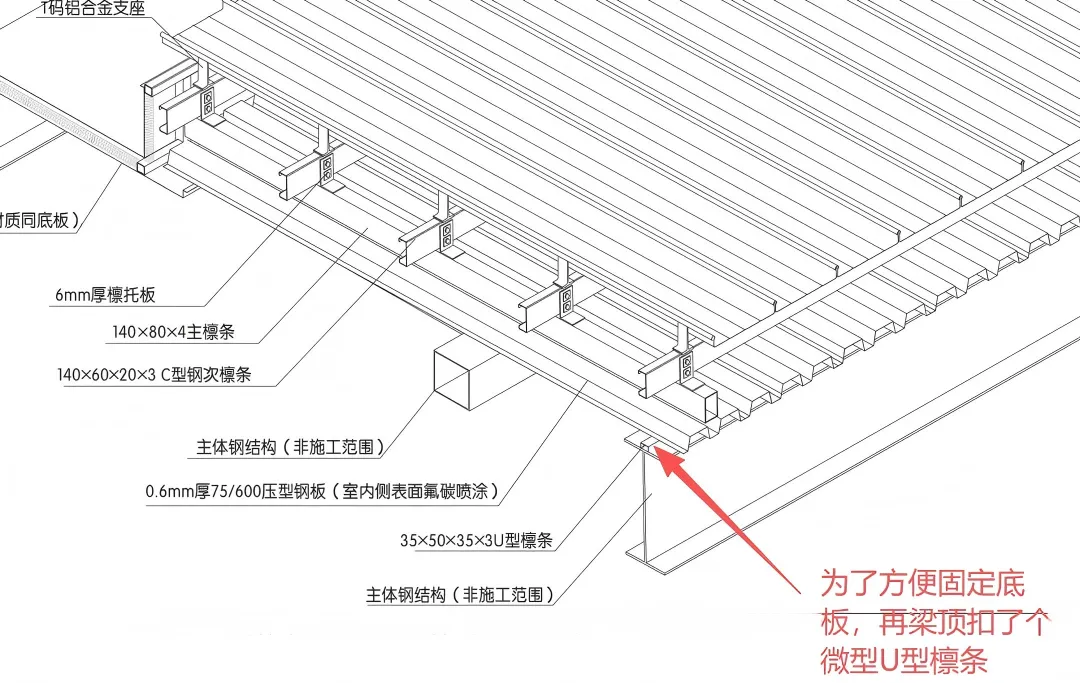

为了方便压型钢板与次梁的连接，在次梁顶面设置了反扣的微型C型檩条。
至此，大家可能还会有一个疑惑，既然屋面还有檩条系统，次梁间距为啥要布置这么密呢（间距3m）？
主要有两个原因：
1) 这是设计条件，展厅吊挂荷载为1kN/m²，吊点间距要求是3mX3m。
2) 因为下凹形弦支梁面外稳定问题突出，次梁密布并与弦支梁上弦刚接，是为了强化屋盖对弦支梁上弦面外约束能力。
