标题：Physics-Assisted Machine Learning for the Simulation of the Slurry Drying in the Manufacturing Process of Battery Electrodes: A Hybrid Time-Dependent VGG16-DEM Model
期刊：ACS Applied Materials & Interfaces
DOI：10.1021/acsami.4c23103
在锂电池电极制造里，干燥是决定电池寿命、内阻、一致性的关键一步，但传统模拟慢到没法用在产线上。
最近发表在 ACS Applied Materials & Interfaces 上的一项研究，直接把物理模拟 + 深度学习焊在一起，造出一套物理辅助机器学习（PAML）混合模型，把电极浆料干燥模拟从 “几小时” 压到 “几十分钟”，还能跨配方通用。
今天用一篇公众号文，把这篇顶刊研究讲得清清楚楚—— 不看公式、不啃论文，也能 get 到硬核价值。
01 电池电极干燥：很重要，但模拟超级慢

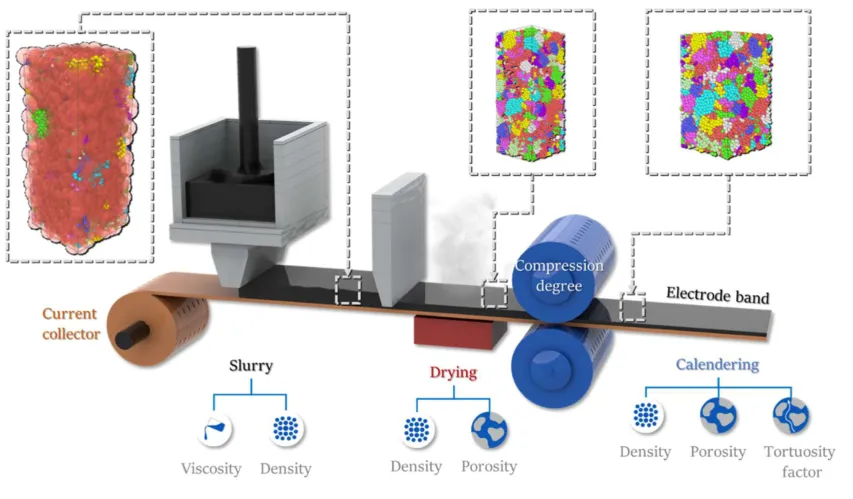

锂电池电极制造就三步：制浆→ 涂布干燥 → 辊压
其中干燥直接决定：
活性物质、导电剂、粘结剂分布均不均匀
孔隙率、曲折因子好不好
电池循环寿命、快充性能稳不稳定
过去行业用 DEM 离散元法 模拟，精度高，但算得巨慢：单一个时间步就要几十分钟，完整模拟要 600 + 分钟，根本赶不上产线节奏。
纯 AI 机器学习又会犯 “物理病”：算着算着出现粒子重叠这种现实中不可能的情况，预测不可信。
怎么办？
这篇论文给出了标准答案：深度学习负责快算，物理模拟负责纠错。
02 顶刊核心方案：VGG16 + DEM 混合模型

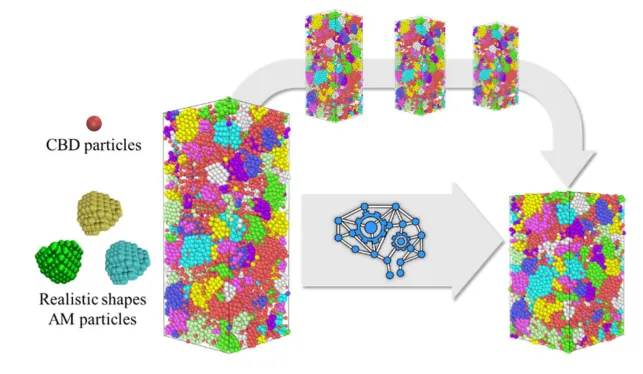

研究团队搞了一套时间依赖型 VGG16-DEM 混合框架：

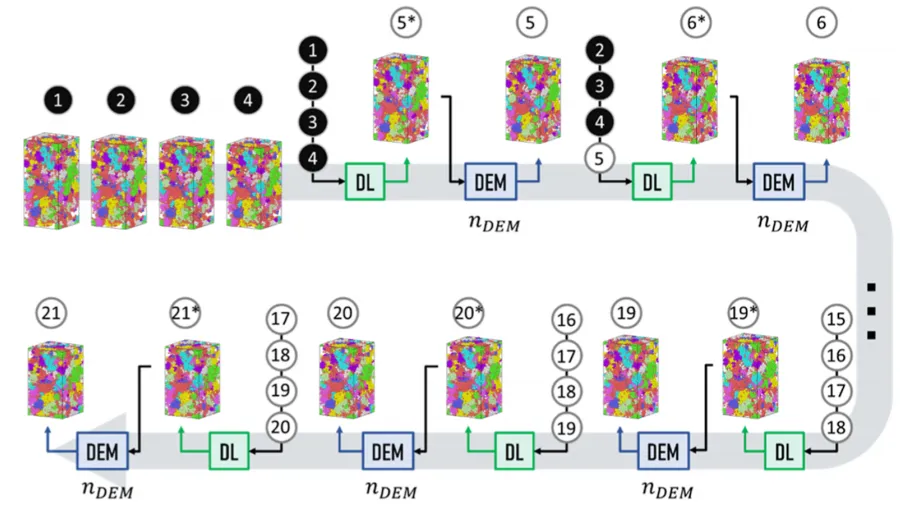

用改进的 VGG16 深度学习 快速预测下一时刻微观结构
每预测一步，插入 N 步 DEM 物理模拟 做修正
滑动窗口持续推进，直到干燥完成
全程输出电极 3D 微观结构时序变化
简单说：AI 负责速度，物理负责靠谱。

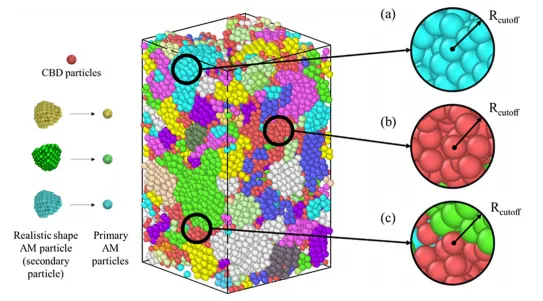

这套模型只在一种配方上训练：96% 活性材料 + 4% 碳粘结剂
然后直接外推到另一个完全没训练过的配方：94% 活性材料 + 6% 碳粘结剂
结果依然很稳。
03 关键发现：加不加物理修正，差 10 倍精度
研究对比了 4 组关键参数：DEM 插入步数 = 0、5000、7000、10000
结果非常直白：
✅ 纯 AI（0 步 DEM）R² 迅速掉到 0.5 以下孔隙率误差最高 60%曲折因子误差最高 28%完全不能用
✅ AI + 物理（7000–10000 步 DEM）R² 稳定在 0.9 以上孔隙率误差压到 3%–4%曲折因子误差压到 个位数和纯物理模拟几乎一致
更厉害的是：没训练过的新配方，R² 依然稳在 0.8 左右泛化能力直接拉满。
04 计算速度：从 615 分钟 → 36 分钟
这才是产业最关心的数字：
传统纯 DEM：615 分钟
混合 AI 模型：36 分钟
速度提升≈ 17 倍
单时间帧从 34.2 分钟 → 2.85 分钟。
这种速度，已经可以往数字孪生、实时质控、产线调参里放了。
05 这套模型到底能算什么？
它不只是“好看的微观图”，而是直接输出电极核心性能：
密度
孔隙率
曲折因子
径向分布函数 RDF
颗粒分布与局部环境
全部和实验可对标。
06 产业意义：电池制造数字孪生真的来了
这篇研究不只是一篇学术论文，它踩中了三个行业痛点：
干燥过程看不见、摸不着，现在能实时模拟
传统模拟太慢，现在能跟上产线节奏
换配方就要重算，现在一套模型通用
一句话总结：物理辅助 AI，让电池电极制造从 “经验调参” 走向 “数字精准控制”。
