在金属成形领域中，液压成形工艺以其独特的优势，正逐渐成为航空航天、汽车制造、能源装备、工业管路、众多行业提升产品质量、降低生产成本、增强市场竞争力的关键技术。
作为深耕液压成形装备和技术研发18年的团队，兴迪液科不仅是技术的提供者，更是工艺革新的推动者。我们可以提供液压成形生产线从蓝图到交付的全流程服务——产线规划、核心设备输出、产线升级改造、技术协作指导、生产陪产支持，最终实现全程管控的一站式交钥匙解决方案。本期我们一起聚焦打造液压成形工艺生产线的核心能力与实践经验，揭示生产线高效运行的实现路径。
液压成形工艺生产线的核心组成
通常情况下，液压成形工艺生产线主要由以下几大核心部分构成：
1.原材料预处理设备：用于对管材、板材等原材料进行矫直、清洗、润滑等前期处理，确保原材料在进入成形工序时具备良好的状态，为后续精确成形奠定基础。
2.成形设备：是生产线的核心，如内高压成形设备、充液拉深设备等。以管材内高压成形为例，通过在管内施加高压液体，同时配合模具的合模动作，使管材在高压作用下贴合模具型腔，从而获得所需的形状。

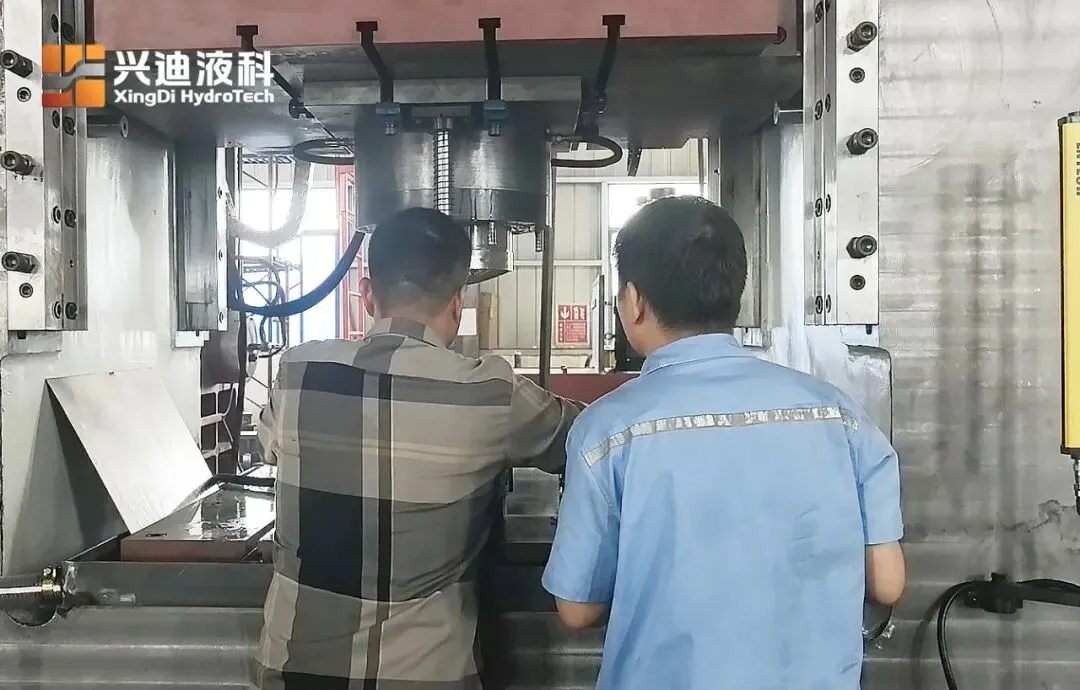

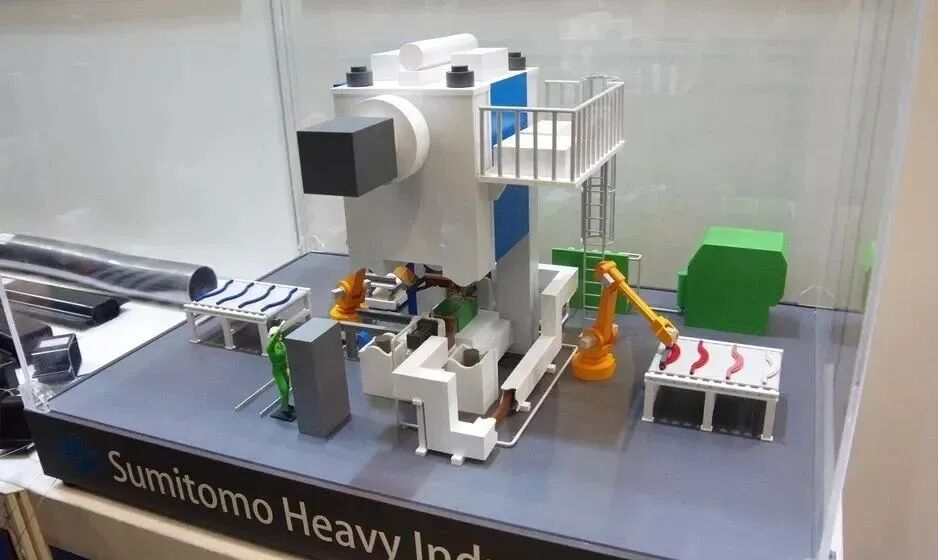

生产线上的内高压成形设备
3.模具系统：包括各种类型的成形模具、冲孔模具、切边模具等。模具的设计和制造精度直接影响产品的尺寸精度和表面质量，针对不同的产品形状和工艺要求，需定制化设计模具。
4.控制系统：对生产线各设备的运行参数，如压力、位移、速度、温度等进行精确控制和实时监测，确保整个生产过程的稳定性和一致性，实现自动化生产，提高生产效率和产品质量稳定性。
5.后处理设备：完成成形后产品的去毛刺、清洗、表面处理(如喷漆、电镀)、质量检测(如探伤、尺寸测量)等后处理工序，以满足产品的最终使用要求和质量要求。
建立液压成形工艺生产线的考量因素
1.产品需求：明确标的产品的形状尺寸、表面质量要求、生产规模、应用场景及特殊要求等。例如，小批量、高精度的产品可能更适合柔性化程度高的生产线，以保证产品性能和良品率；而大批量、常规精度的产品则可采用自动化程度高、专用性强的生产线，以实现高效生产。
2.材料特性：不同材料的力学性能、成形极限各异，需要根据材料特性来确定合适的成形压力、润滑条件等。如同样适用于液压成形工艺的铝合金与钢材，两类材料产品的液压成形工艺参数和模具设计的思路就有很大差别。
3.生产效率：根据实际应用场景和生产规模，综合考虑设备的工作节拍、自动化程度以及生产线的布局，通过优化工艺流程，减少设备空闲时间和物料搬运时间，提高整体生产效率。例如，采用多工位模具或自动化上下料装置，可有效缩短单件产品的生产周期。
4.成本控制：综合成本涵盖设备采购成本、模具开发成本、运行能耗成本、维护保养成本以及人工成本等。在满足生产要求的前提下，选择性价比高的设备和工艺方案，合理规划生产线的规模和配置，降低长期运营成本和产品单位综合成本。
5.质量控制：建立完善的质量检测体系，从原材料检验、到生产过程中的在线检测、再到成品的最终检验，确保每个环节的质量可控。通过引入先进的检测设备和质量追溯系统，及时发现和解决质量问题，提高产品合格率。
打造液压成形工艺生产线所需的能力
1.专业技术能力：需要具备深厚的材料力学、塑性成形、液压传动与控制等专业知识，能够根据产品和材料特性制定合理的成形工艺方案，设计出性能优良的模具和设备。
目前，我公司技术团队已掌握了成形压力600MPa，合模力10000吨的液压成形设备制造技术，累计向市场推出数百台各种类型和规格型号的液压成形设备，并完成千余例液压成形产品(管径范围为Φ10-600mm，涉及数十种合金)的工艺流程设计，涉及航空航天、军工、石化核电、市政供水设施、船舶制造、汽车制造、5G传感、微型机器人、电子产品等多个领域的多种材质的产品。

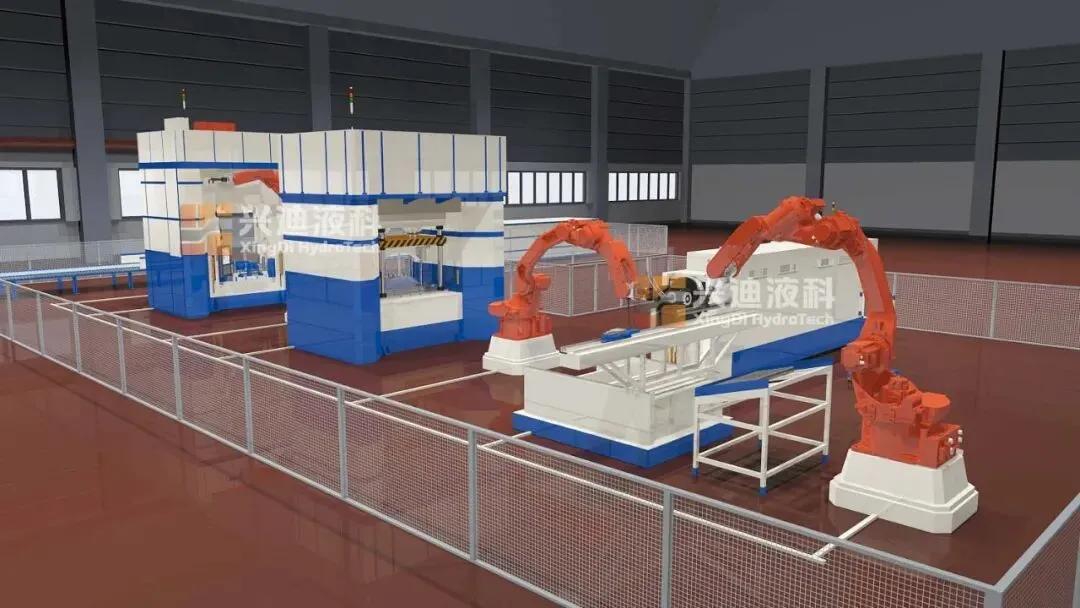

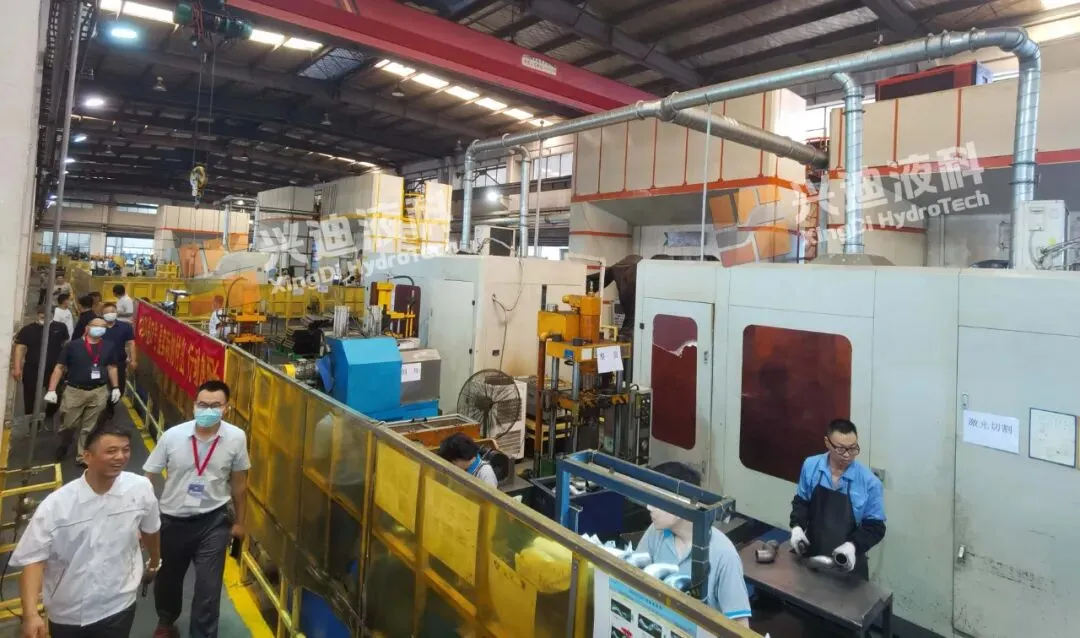

我公司和合作伙伴共同打造的汽车零部件内高压成形工艺生产线
2.工程设计能力：能够进行生产线的整体规划和布局设计，合理安排设备布局和物料流走向，确保生产线顺畅高效运行。同时，要具备核心装备的研发设计、模具设计制造、自动化系统集成等方面的能力，可实现生产线的自动化和智能化控制。
我公司技术团队拥有涵盖流体压力成形解决方案全链路的技术人才，一方面在工艺、设备、材料、软件、模具等各个方面拥有丰富的技术理论储备，能从技术底层逻辑、可行性上跑通生产链路，另一方面具备产线打造的强大能力和丰富实践经验，可基于对标的产品生产关键参数的科学推演，对生产链路各环节之间的适配精准把控，提供高效稳定运行的生产解决方案，同时对生产中可能出现的问题预判并提出有效应对方案，帮助客户高效实现量产。
3.高效交付能力：从项目的立项、规划、实施到验收交付，需要高效的项目管理能力，确保项目按计划推进，控制项目成本和质量，协调各方资源，及时解决项目实施过程中出现的问题。
为了更好的服务客户，我公司从未放弃过自我管理的创新变革，多年来不断重塑交付体系，实现交付速度的持续提升。通过“铁三角”攻坚小组、构建“动态+精准”计划体系、技术优化与生产模式创新的组合拳，我公司在坚守“不降低技术水平、不牺牲交付质量”的原则下，打造了全方位交付提速引擎，力求通过自身的科学提速，实现客户的质效双赢。自2023年以来，我公司多次实现90天内交付大型液压成形设备(主成形设备)且一次验收通过。
4.创新研发能力：随着制造业的不断发展，液压成形工艺也在持续创新。具备创新研发能力，能够不断探索新工艺、新技术，改进现有生产线，提高产品的竞争力和附加值。
我公司技术团队早在2009年就在国内汽车行业率先完成第一台内高压成形液压设备的交付，此后在(超)高压液压成形技术和装备领域持续深耕，通过“核心技术自主研发+产学研联合研发”的模式，不断提升创新研发能力，持续打造自身在流体压力成形领域的核心竞争力。目前，我公司已拥有70余项完全自主技术成果，构建了覆盖150-600MPa全压力段的产品矩阵，在超高压密封、智能控制、工艺开发等方面具有行业领先优势，同时大量颠覆传统工艺的技术成果相继落地，成为行业细分领域的技术创新和产业化应用先锋。

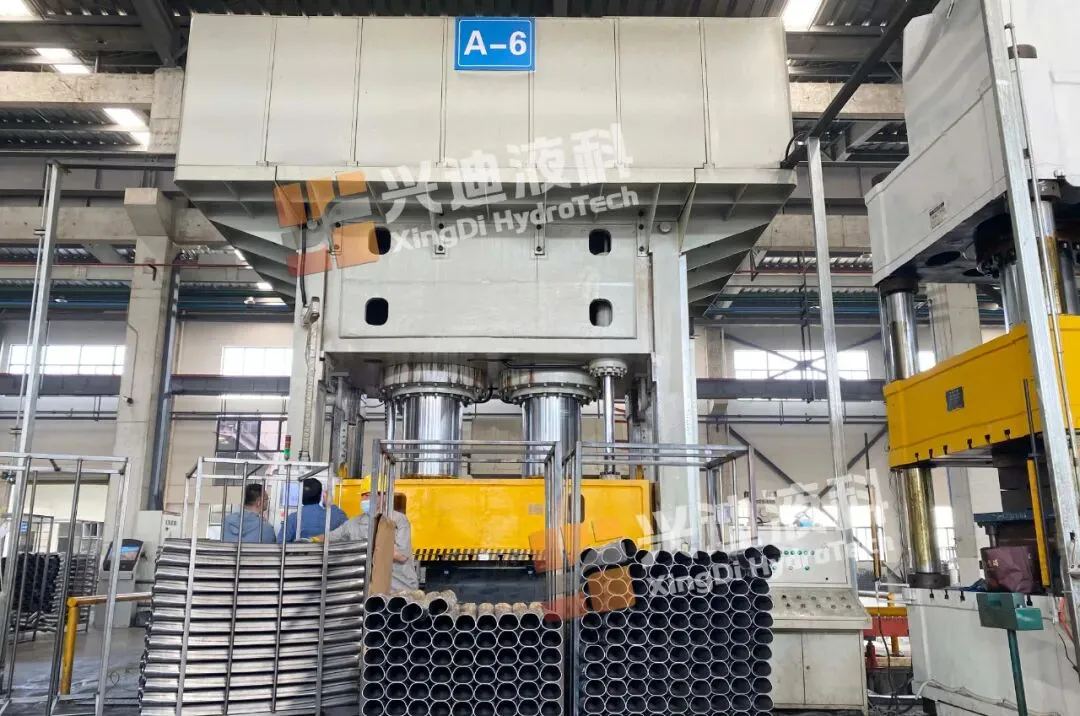

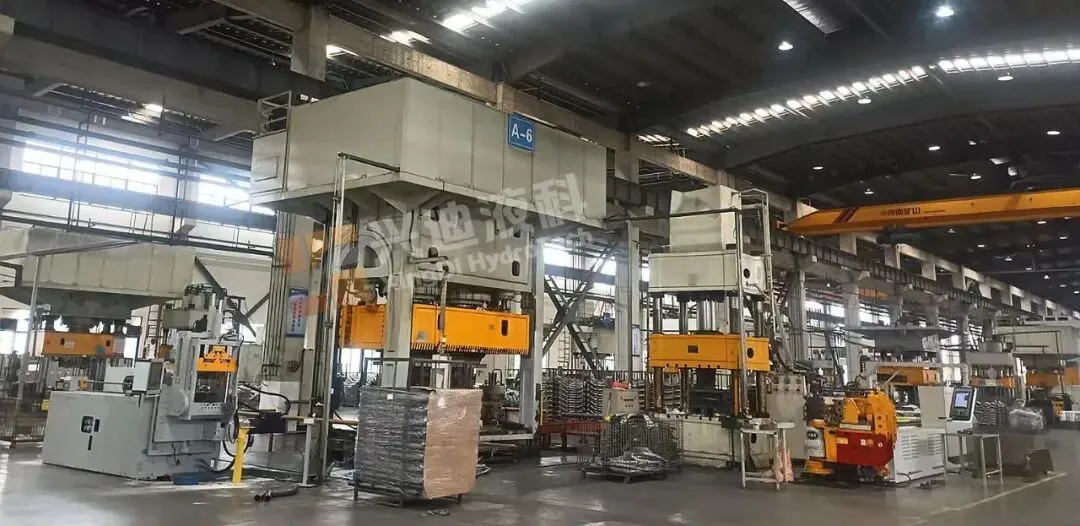

轻量化汽车零部件内高压成形工艺生产线现场
5.实践经验积累：丰富的实践经验是成功设计和组建生产线的关键。通过大量的项目实践，深入了解各种实际生产问题，能够快速准确地解决生产线运行过程中出现的故障和质量问题，确保生产线的稳定运行。
伴随着液压成形技术的发展，我公司技术团队在液压成形技术产业化推广方面做了大量的研究和实践，已通过技术支持、方案交付、合作共建等多种方式成功和多家客户共同完成了数十条液压成形工艺生产线的设计、建造，助力他们紧跟市场发展趋势，快速完成工艺转型、产品升级。
我公司在液压成形技术应用领域打造了众多经典案例，最具代表性的莫过于“轻量化一体桥壳”项目。面对技术、工艺、设备等多重挑战，我公司技术团队成功将轻量化理念转化为实际的技术方案，建成了国内首条轻量化一体桥壳生产线，并通过自身实践完成了产业化应用，实现了规模量产。这一成果，彰显了我们在轻量化汽车零部件液压成形方面的技术实力，更为行业树立了新的标杆。
液压成形工艺生产线适用领域
1.汽车制造业：为实现汽车轻量化，提高燃油经济性和降低排放，近年来汽车制造商广泛采用液压成形技术生产底盘件、车身结构件等。如副车架、底盘横梁、仪表盘支架等，通过液压成形可减少零件数量、提高零件强度和刚度，同时降低整车重量。
据中国汽车工程学会数据，采用液压成形技术制造的汽车零部件，可实现零部件减重10%-20%，成本降低10%-30%。如：特斯拉Model 3的热成型门环采用液压成形工艺，整合了多个冲压件，不仅提升了车身碰撞安全性，还优化了生产效率；奥迪A8的铝合金底盘框架通过液压成形，在保证高强度的同时实现减重，提升了车辆操控性能；蔚来ES6的电池包下壳体运用液压成形工艺，实现了薄壁高强度设计，既保障了电池安全，又减轻了整车重量。
2.航空航天业：液压成形工艺能够制造出形状复杂、精度高、重量轻的零部件，如飞机的机翼梁、机身框架等，满足航空航天领域对材料性能、结构强度的严苛要求，提高飞行器的性能和燃油效率。
如：波音787的机翼中央翼盒采用液压成形钛合金构件，减少了焊接点，增强了结构完整性；空客A350的机身隔框通过液压成形工艺，在保证强度的前提下大幅降低重量，有效降低了飞机的运营成本。

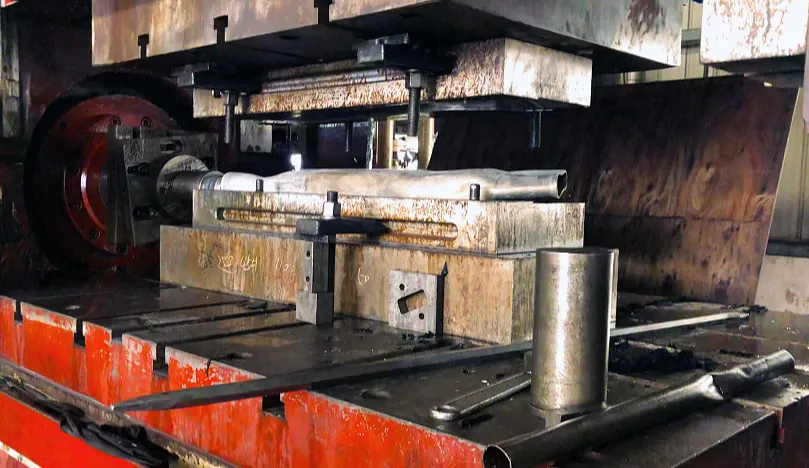

我公司此前设计建设的航空航天领域的液压成形工艺生产线
3.能源行业：在石油、天然气管道制造中，液压成形可用于生产大口径、高强度的管件，提高管道的耐压能力和连接可靠性。
如：西气东输工程中部分大口径高压管道采用液压成形技术，增强了管道的抗腐蚀和耐压性能。
4.电子消费产品制造业：随着电子产品向轻薄化、小型化发展，对零部件的精度和表面质量要求越来越高。液压成形工艺可用于制造手机外壳、笔记本电脑外壳等精密零部件，满足产品外观和性能的双重需求。
如：苹果MacBook Pro的铝合金机身通过液压成形技术，实现了一体成型的精致外观与高强度结构；华为P系列手机的金属中框采用液压成形，在保证轻薄设计的同时提升了握持手感和抗摔性能。
案例-轻量化底盘件内高压成形工艺生产线
2020年，我公司和国内某知名汽车供应商共同设计组件了轻量化底盘件内高压成形工艺生产线。该系列生产线集中供货、集中切割，可按工序灵活布产、近零成本快速转产，可满足不同规模、各种品质要求的平台化及定制化订单生产需求，非常适合当前汽车零部件快速更新发展的需求。

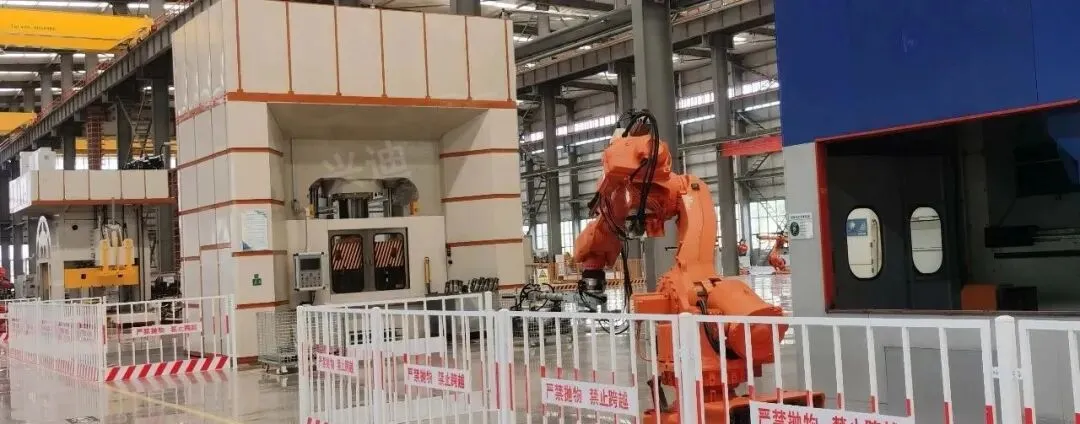

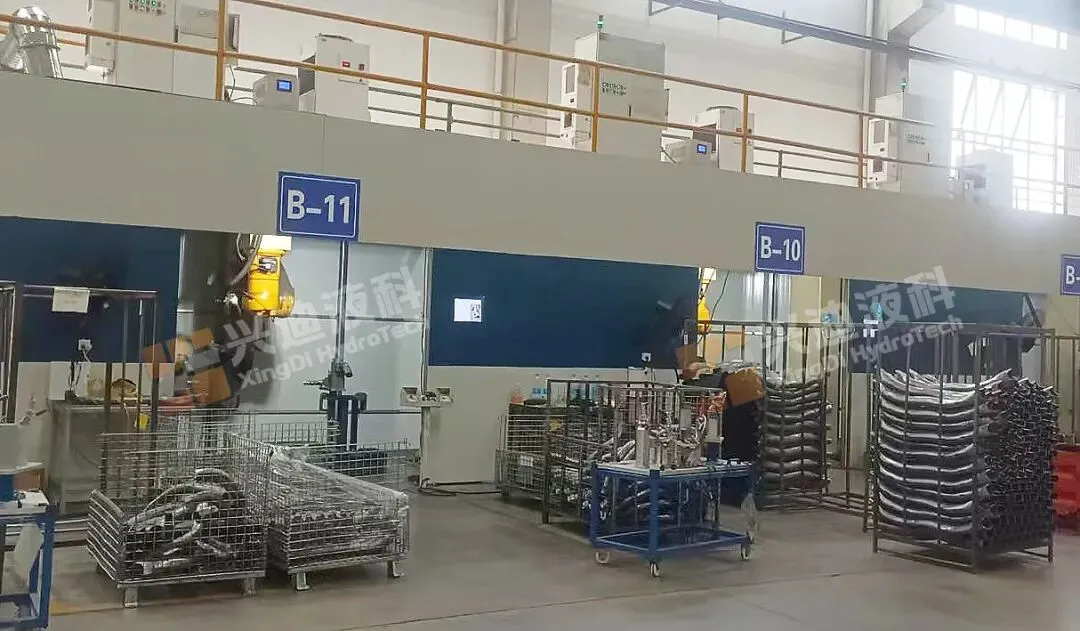

轻量化底盘件生产线一角
在设计阶段，我们的团队深入分析了客户的产品需求和生产要求。针对底盘件的复杂形状和高精度要求，精心设计了内高压成形模具，采用先进的材料和制造工艺，确保模具的强度、精度和寿命。同时，针对性地研发设计了低能耗、高精度、长寿命、智能化的四柱式、柱拉式等结构的内高压成形设备，为生产线的稳定高效运行提供强有力保障。
在生产线组建过程中，严格按照设计方案进行设备安装和调试，对每个环节进行精细把控，确保设备运行稳定可靠。通过优化生产线布局，实现了原材料、半成品和成品的高效流转，提高了生产效率。

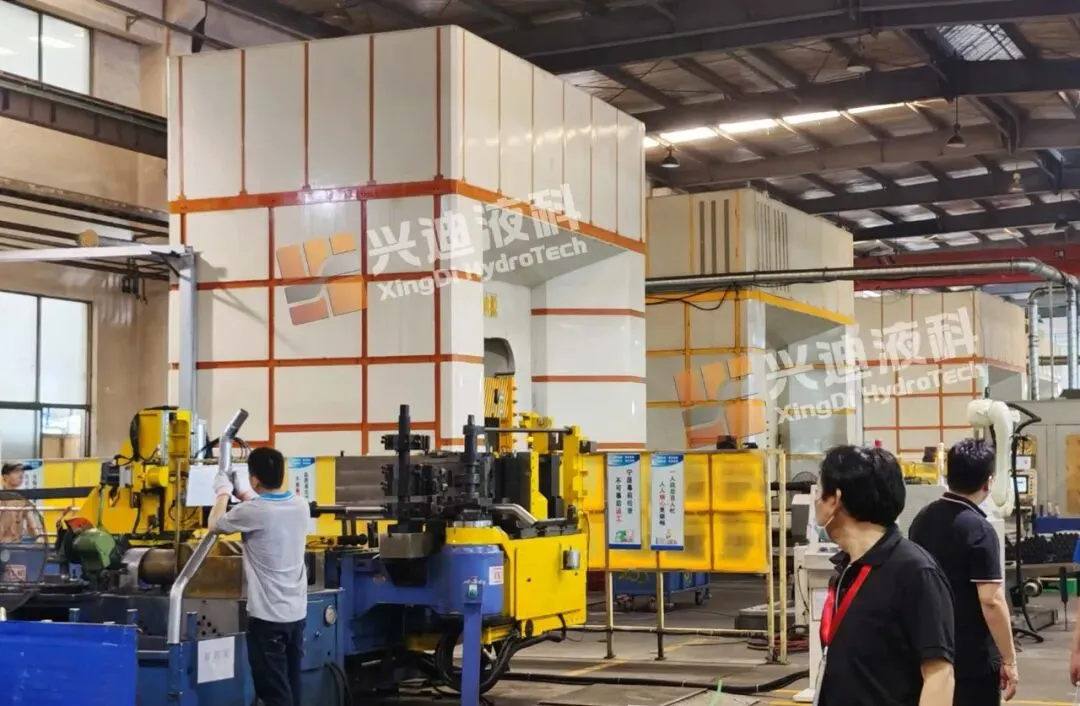

运行中的生产线
在运行过程中，该系列生产线转产快速、运行流畅稳健、产能稳定，生产的轻量化底盘件尺寸精度高，能够满足汽车制造的严格标准，同时强度和刚度得到显著提升，有效提高了汽车整体的安全和操控性能，并降低了生产成本。
经实际生产验证，该系列生产线年产底盘件20-30万套，生产效率比传统工艺提高了30% 以上，材料利用率提高30%左右，废品率控制在1% 以内，产品稳定性、一致性高，显著提升了该企业的经济效益和产品竞争力。
18年的技术和实践沉淀，赋予了我们深刻理解用户需求的能力和快速的响应机制，我们致力于为客户提供工艺先进可靠、生产高效、成本最优的液压成形工艺生产线整体解决方案。从产品工艺蓝图策划到产线落地运维，再到持续技术升级服务，我们始终陪伴客户迈向成功。如果您的企业正在寻求提升工艺水平、优化产品质量、降低生产成本的途径，我们将竭诚为您服务。
