玻璃纤维池窑拉丝生产线是将玻璃原料直接熔融并拉制成纤维的现代化连续生产系统，彻底取代了传统的“两步法”（坩埚法），目前全球仅四家企业能提供其大规模生产设备（这四家企业是：日本岛津（Shimadzu）、德国迪策舍尔（Dietze+Schell）、杭州天启、泰安佳成。）
⚙️ 核心工艺流程
1. 原料与熔制：矿石经粉碎后投入单元窑（1500℃），主流技术采用纯氧燃烧+电助熔。
2. 通路与成型：玻璃液经主通路（H型结构）分配，通过多孔铂金漏板流出，经冷却后高速拉制。
3. 卷绕：拉丝机以每分钟数千米速度卷绕成12kg及以上的原丝饼，微机全程控制。
? 主流窑型与规模
· 单元窑：1-10万吨/年，无碱玻纤，全球最主流。
· 马蹄焰窑：1-3万吨/年，节能型。
· 全电熔窑：0.1-1万吨/年，特种纤维，清洁环保。
? 关键装备国产化
拉丝机被称为“核心母机”。国内泰安佳成已打破日德垄断，其视觉检测系统将合格率从92%提至99.5%，能耗降15%，产品用于巨石、泰山玻纤等巨头。
? 产业现状（2025年动态）

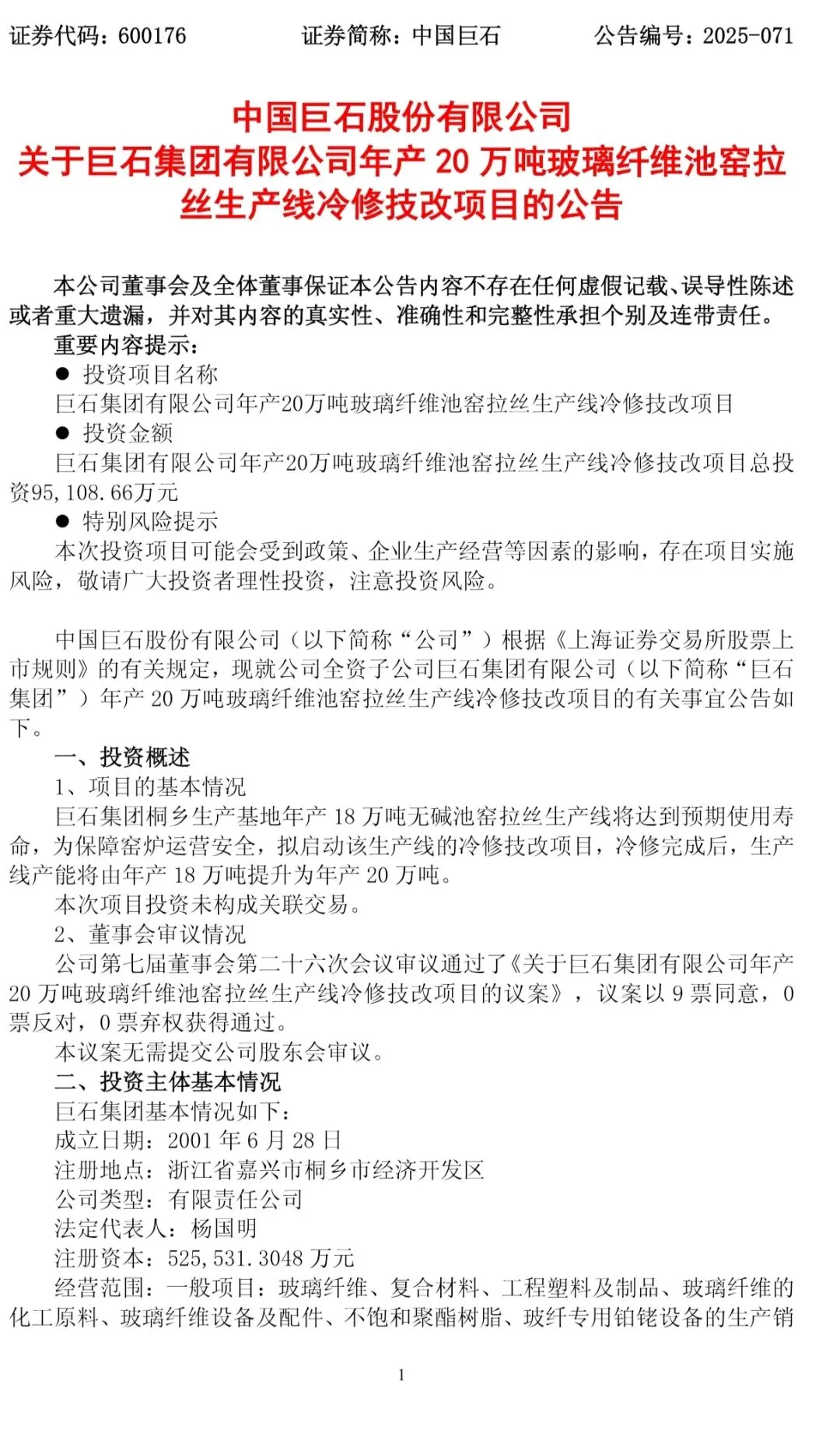

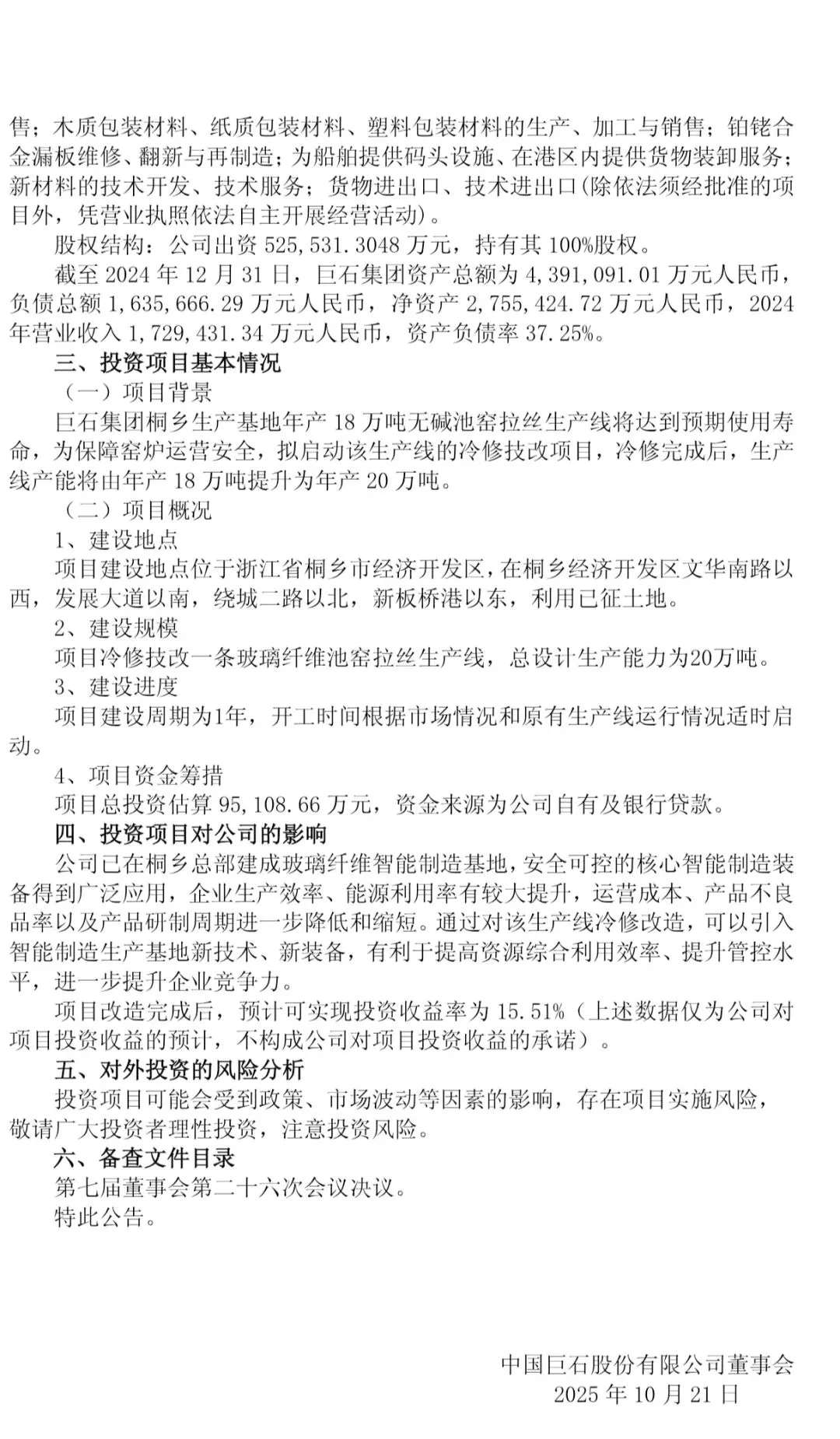

· 头部项目：巨石集团推进18万吨冷修改造至20万吨，单线投资超9.5亿元，周期1年。
· 技术趋势：重点在于数字化、智能化（卸筒机器人、DCS系统）及冷修技改提产。
钙应用
石灰石是玻璃纤维池窑拉丝生产线的核心原材料，而非仅作为下游复合材料的填料。
这里存在一个极易混淆的关键差异：
✅ 作为“原料”：必须添加
在池窑拉丝环节，石灰石是主料。它在配合料中占比高达12%-18%，核心作用是提供氧化钙（CaO）以调节熔化温度、增强化学耐久性 。在特种耐碱玻纤配方中，其占比甚至可达21%-45% 。这是“原料”身份。
1️⃣ 氧化物目标：E玻纤该做成什么样（这是配料的终点）
一份美国能源署官方报告明确记载，E玻纤典型氧化物含量为：
· CaO（氧化钙）：17.5% （由石灰石引入）
· SiO₂（二氧化硅）：54% （由石英砂引入）
· Al₂O₃：14%、
MgO：4.5%、
B₂O₃：10%等 。
2️⃣ 原料配比参考：唯一可查的“重量份”数据（注意玻璃类型）
这是某专利公开的耐腐蚀玻璃纤维配方，并非E玻纤（含大量纯碱/钠长石，E玻纤禁用），但它是搜索结果里唯一给出“石英砂:石灰石”具体份数的文献：
· 石英砂：8～11 份
· 石灰石：16.5～19 份
· 其他：
钠长石65～68.5、
白云石5.3～7、
纯碱10.5～12等 。
3️⃣ 关于E玻纤的关键推断
· 权威性缺口：巨石集团2007年专利只给了最终氧化物范围（CaO高达20-24%），没有原料配比表 。
· 铁律：E玻纤要求碱金属氧化物（R₂O）＜1.0%，因此绝对不能加纯碱/钠长石 。您若见到配料单里有“纯碱”，那一定不是无碱E玻纤。
? 给您最务实的建议
如果您是在做可研报告或成本测算，建议采用反推法：
1. 锁定目标：CaO ≈ 17-18%，SiO₂ ≈ 54-55%
2. 根据石灰石（CaCO₃）分子量及烧失量（约44%），每100kg玻纤需消耗约30-35kg石灰石
3. 石英砂同理，需考虑纯度（SiO₂≥99%）及含水率
