在追求“精益制造”的今天，铸造行业持续探索着效率、质量与成本的最佳平衡点。全自动静压造型线、高效浇注系统无疑是大批量生产的利器。然而，对于众多中小型、结构复杂且质量要求严苛的铸件来说，是否有一种投资更灵活、适应性更强、同样能产出精密铸件的解决方案？壳型铸造，特别是结合了填钢丸工艺的自动化生产线，正以其独特的魅力，在汽车零部件、液压件、曲轴等精密铸造领域，开辟出一条高效的“智造”新路径。
一、精密的基石：壳型铸造工艺核心
壳型铸造的原理，可以理解为在金属模板上“烘焙”出一个坚固的薄壳铸型。其核心步骤包括：首先，将预热至约280-320℃的金属模板扣在装有树脂覆膜砂的翻斗上；翻转后，树脂砂落在热模板上，树脂熔化并包裹砂粒形成一层薄壳；多余的砂回落，带着型壳的模板被进一步加热硬化，最终起模获得精度极高的两半薄壳型。
这个看似简单的过程，带来了传统砂型铸造难以比拟的优势：型壳通常只有6-12毫米厚，用砂量极少；铸型精度直接来自高精度的金属模板，因此铸件尺寸精确、表面光洁，常可实现少加工甚至免加工。正因如此，它自上世纪中叶由德国人发明以来，便在要求高表面质量和尺寸稳定性的复杂中小铸件批量生产中占据了一席之地。
二、从单机到流水线：自动化集成与“填钢丸”工艺
传统的壳型铸造若要发挥更大潜能，必须突破生产效率和组织形式的瓶颈。现代壳型铸造生产线，正是将分散的工序集成整合，实现流水作业。

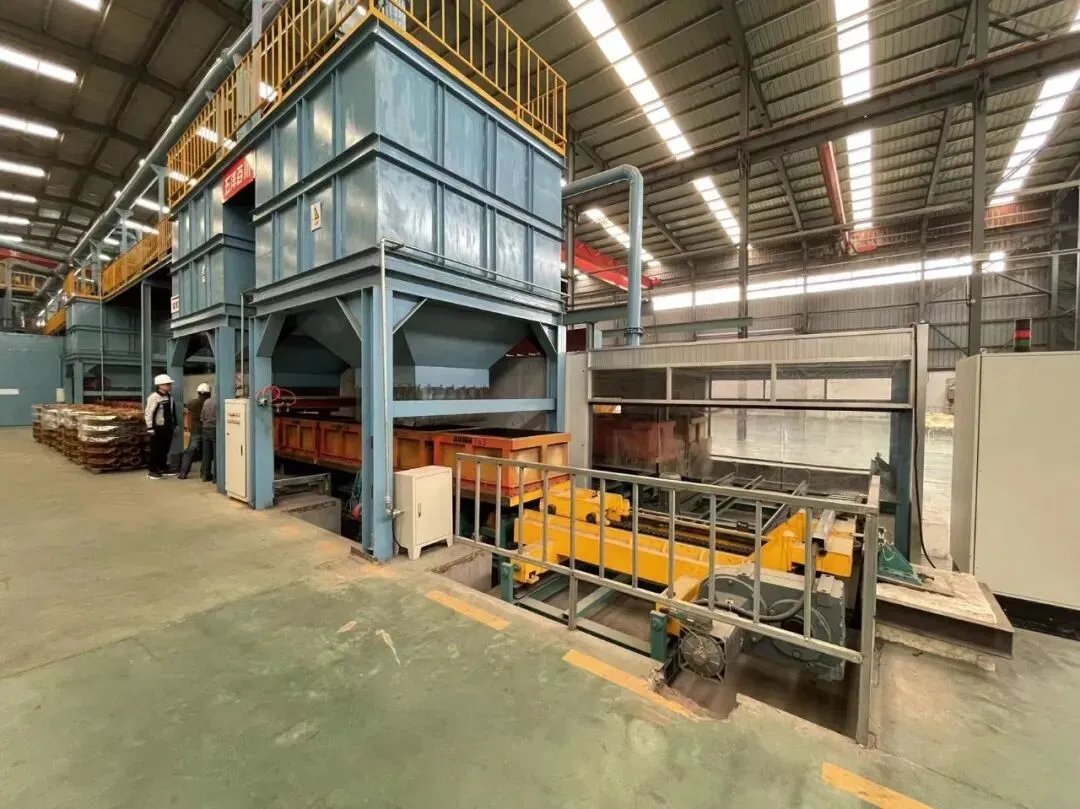

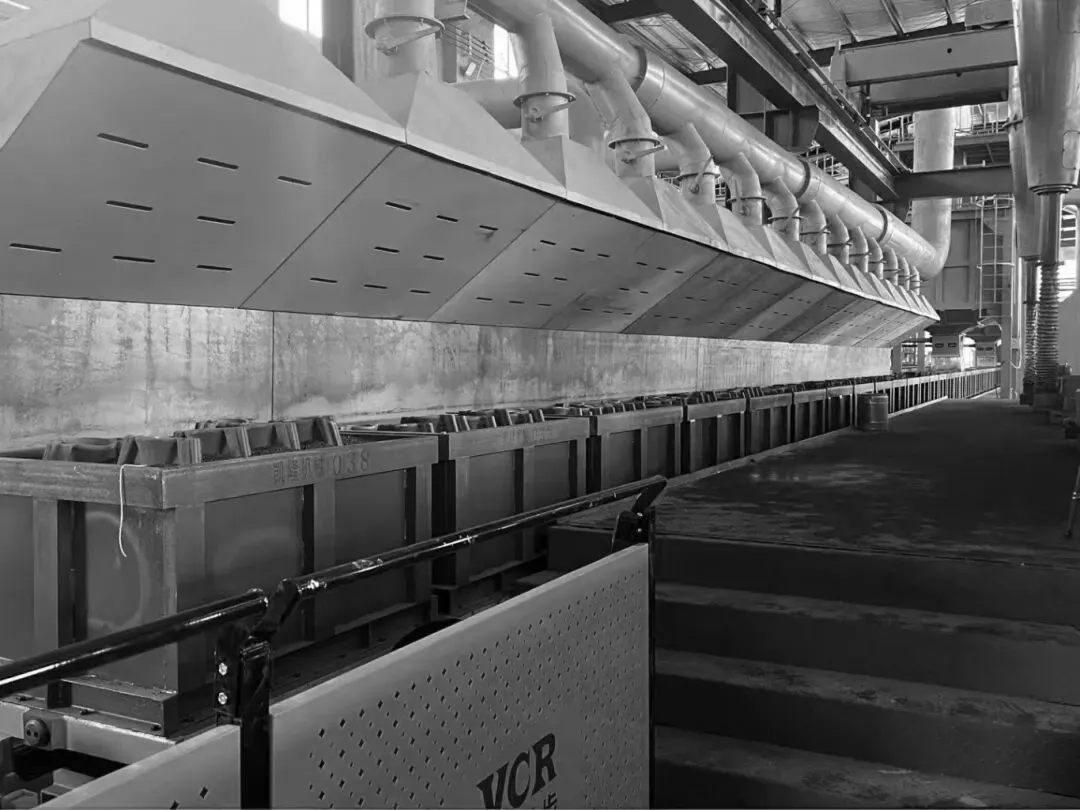

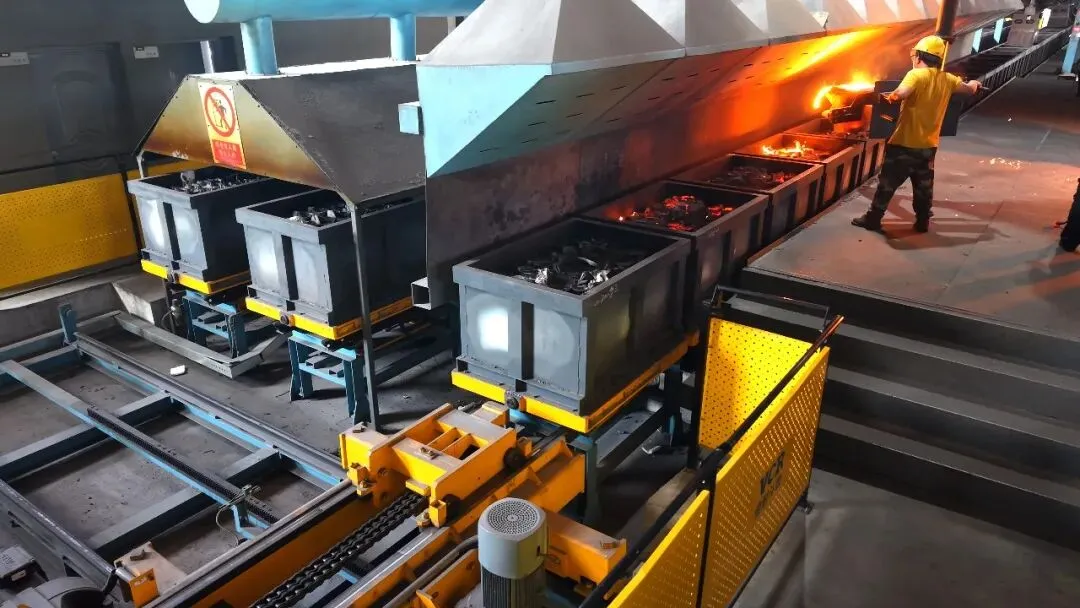

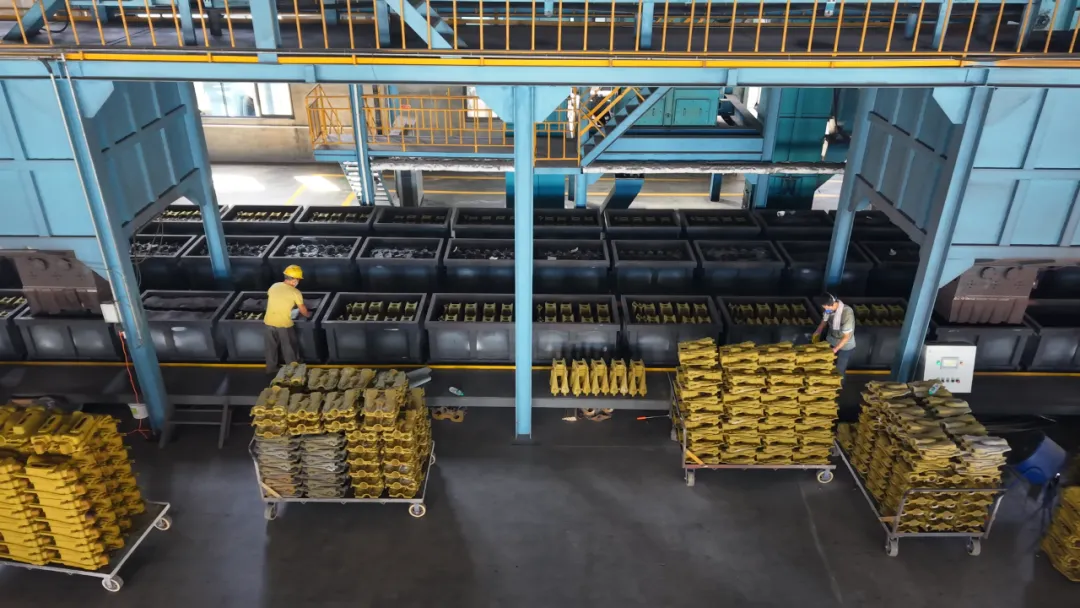

一条典型的壳型线，通常采用环形或开放式布局，串联起一系列关键工位：填充底砂震实台为后续工序准备基础；壳型摆放与埋砂震实工位是整个流程的核心；紧随其后的浇注工位、冷却区及翻箱落砂工位，完成金属成型与铸件分离。整线还集成了砂处理系统与覆膜砂回收再生系统，形成了物料闭环，在提升效率的同时也显著减少了废弃物排放。
其中，最具特色的工艺革新莫过于“壳型填钢丸”。该工艺并非简单地将壳型合拢浇注，而是将组装好的薄壳型放入特制的砂箱中，在其四周的空隙内填充大量细小的钢丸（或称铁丸）。这些钢丸起到了多重关键作用：
1、加固与支撑：钢丸在震实后紧密堆积，为脆性陶瓷壳型提供了坚固的刚性外衬，有效防止其在浇注铁水时发生变形或破裂。
2、高效激冷：钢丸具有良好的导热性，能快速吸收铸件热量，实现快速、均匀的冷却。这不仅细化了铸件的金相组织，提升了材料力学性能（如球铁曲轴的强度），还有助于减少缩松等铸造缺陷。
3、优良透气性：钢丸颗粒间的空隙形成了天然的排气通道，有利于浇注过程中型腔内气体的排出，降低铸件产生气孔的风险。
4、循环经济：浇注冷却后，通过简单的磁选设备即可将钢丸与旧砂、铸件高效分离。钢丸几乎可100%回收再利用，大大降低了辅料消耗成本。
三、面向未来的铸造：优势总结与趋势展望
相较于大规模投资的静压造型线，壳型生产线展现出了独特的综合优势，尤其适合高质量、多品种、中小批量的生产场景：
· 投资与占地：设备初始投资相对较少，生产线布局紧凑，占地面积小。
· 质量与精度：铸件表面光洁度高，尺寸精度稳定，内在组织致密。
· 效率与环保：流水线作业节拍稳定，生产效率高。由于使用了预制的覆膜· 砂壳型和可循环钢丸，生产现场粉尘和噪音大幅降低，工作环境明显改善。
· 柔性化：通过更换金属模板，可以相对快速地转换生产不同铸件，适应性较强。
当然，该工艺也对模具质量、覆膜砂性能（如热强度、低发气性）和制壳工艺参数（射砂压力、模具温度、硬化时间）提出了严格要求，需要精细化的过程控制。
展望未来，壳型铸造生产线正朝着更智能、更绿色的方向演进。例如，引入机器人自动制壳单元，实现从沾浆、淋砂到干燥的全流程无人化操作，不仅能将人工从高温高湿的恶劣环境中解放出来，更能将模壳合格率从人工的80%提升至95%以上，产能提升数倍。同时，行业也在研发低气味、低发气的新型环保覆膜砂，以进一步减少生产过程中的排放。
从精密薄壳的制造，到钢丸填充的巧思，再到整条生产线的系统集成，壳型填钢丸工艺代表了一种“小而精、柔而强”的铸造哲学。对于寻求产品升级、应对多品种小批量市场挑战的铸造企业而言，深入了解并合理引入这项技术，或许正是迈向高质量发展、赢得下一轮竞争的关键一步。
END
