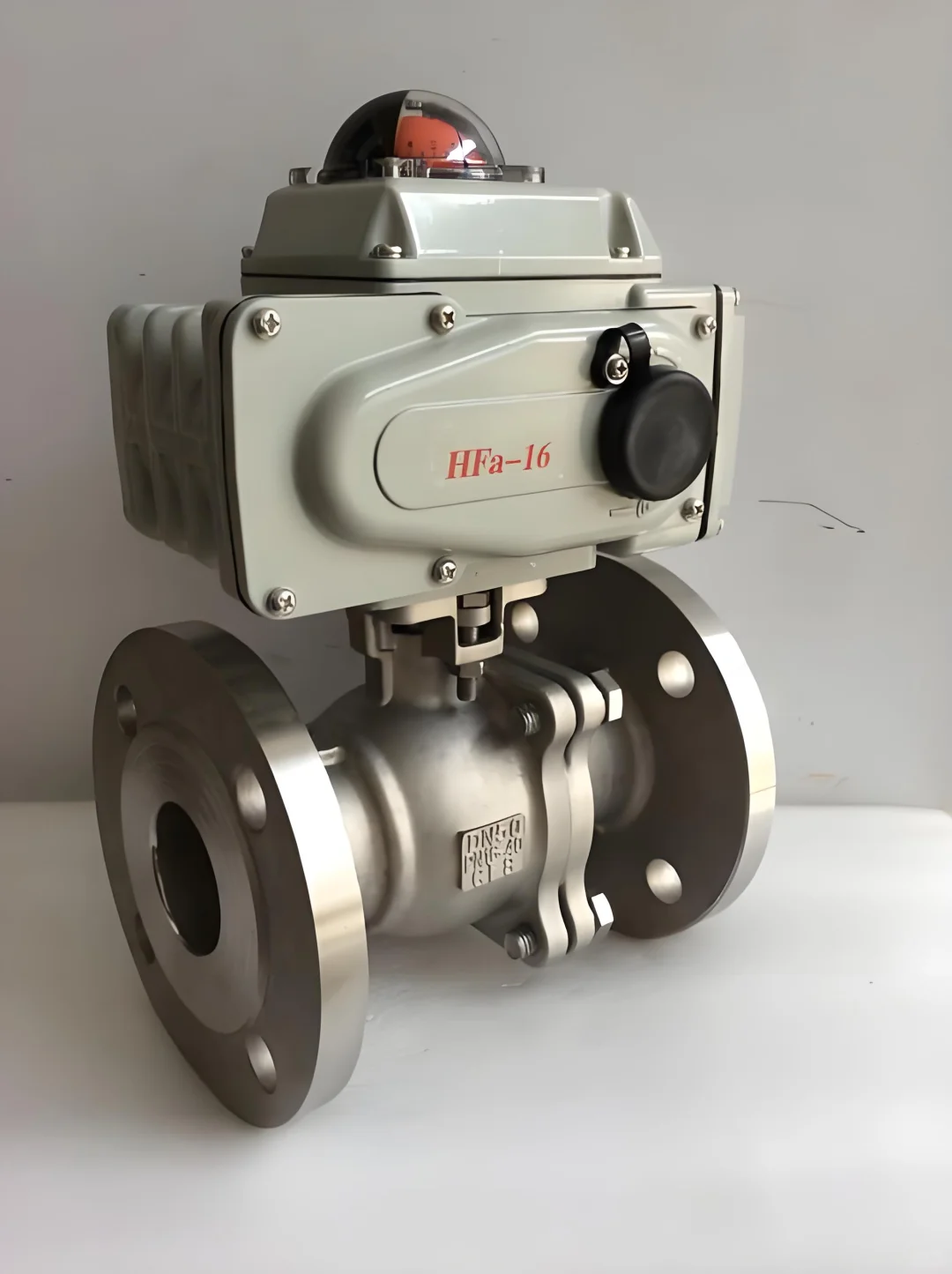

电动球阀是工业自动化控制系统中实现流体精确调节的核心执行元件，其基本概述可从以下维度展开：
一、定义与核心功能
电动球阀通过电动执行机构驱动球体旋转90°实现流体的通断或换向，具备快速启闭（≤3秒）和流量调节（±0.5%精度）能力。其核心功能包括：
介质截断：全开/全关状态切换
流量调节：通过V型球芯切口角度控制流量比例
流向切换：三通型球阀实现流体分流
二、典型结构组成
电动执行机构
包含伺服电机、减速齿轮组及控制模块，接收4-20mA信号驱动阀杆。
阀体组件
球体：不锈钢/合金材质，分O型（全通断）和V型（调节）结构
阀座：PTFE软密封（泄漏率<1×10⁻⁶ std cc/s）或金属硬密封（耐压PN420）
阀杆：防脱设计，传递旋转力矩
三、工作原理
当控制系统发出指令时，电动执行器驱动电机旋转，通过蜗轮蜗杆传动带动阀杆及球体旋转：
开启状态：球体通道与管道轴线对齐，流体阻力系数与直管段相当
关闭状态：球体旋转90°阻断介质，密封面压紧实现零泄漏
四、核心优势
特性 技术表现
自动化程度 支持Modbus/Profibus协议远程控制
密封性能 软密封达ANSI B16.104 VI级
工况适应性 耐温-196℃~550℃
五、主要应用领域
能源化工：高压油气管道（PN10MPa以上）、核电站冷却系统
半导体制造：超纯水控制（金属离子<0.002ppb）
环保农业：太阳能供电灌溉系统
