球阀与截止阀的区别及选型指南
在工业管道系统中，球阀与截止阀作为核心控制元件，其性能差异直接影响流体输送效率与系统安全性。本文从结构原理、应用场景、选型逻辑三个维度展开分析，结合典型工况案例，为工程技术人员提供系统性决策框架。
一、核心结构与工作原理差异

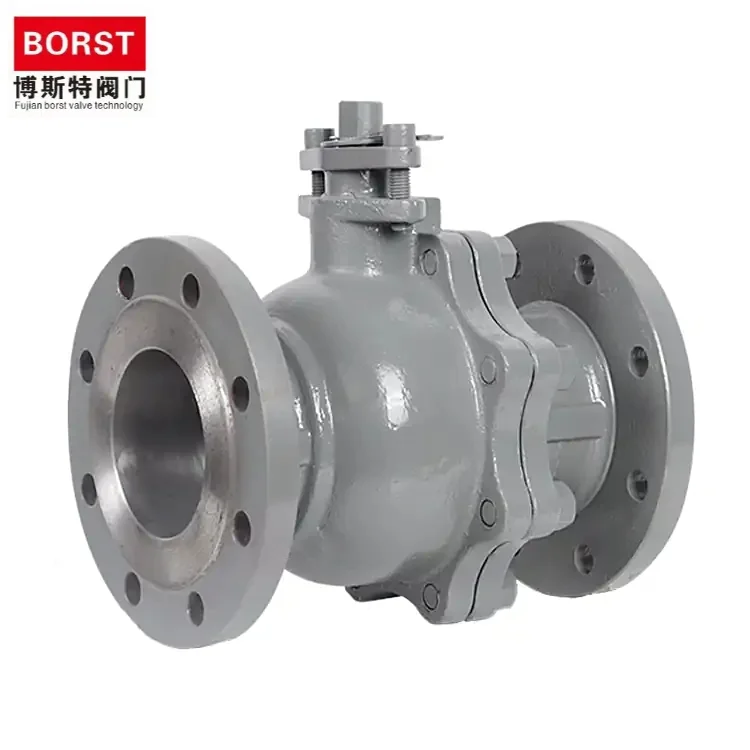

1. 球阀：旋转启闭的流线型设计
球阀通过阀杆带动球体绕轴线旋转90°实现通断控制，其核心优势在于流道直通设计。以V型球阀为例，其球体V型切口与阀座形成的剪切力，可有效破碎含纤维介质中的固体颗粒，在造纸行业纸浆输送中表现突出。硬密封球阀采用金属对金属密封结构，在300℃高温重油管道中仍能保持密封可靠性，而软密封球阀（如聚四氟乙烯阀座）则适用于制药行业零泄漏要求的洁净介质。

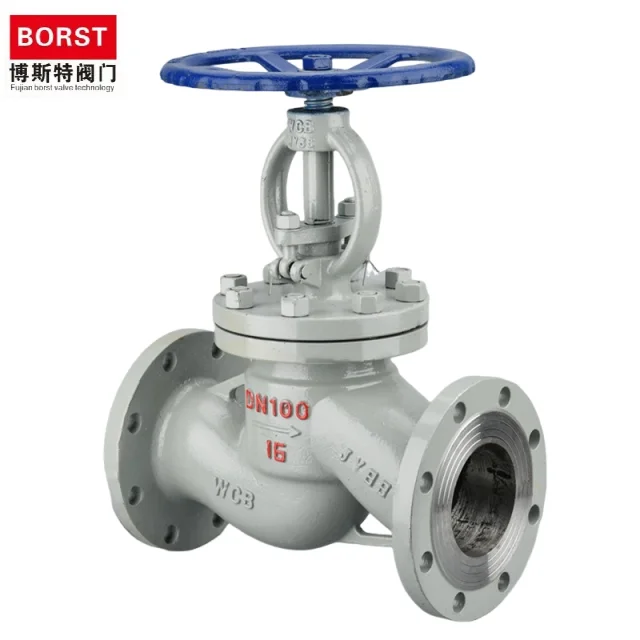

2. 截止阀：垂直运动的强制密封机制
截止阀通过阀杆推动阀瓣沿阀座中心线垂直运动实现启闭，其强制密封特性要求关闭时持续施加压力。在火电厂高温蒸汽管道中，锻钢截止阀凭借其阀瓣与阀座的硬质合金堆焊密封面，可承受4.0MPa压力与540℃高温。角式截止阀通过改变流体方向，在氧化铝生产脱硅车间中有效减少介质结晶沉积，阀体可拆卸设计便于定期清理。
二、性能参数对比与典型应用场景
参数球阀截止阀启闭速度90°旋转，0.5-2秒完成启闭阀瓣需升降10-30mm，耗时5-15秒流阻系数0.05-0.1（同管长等效）3-5（直通式）至8-12（角式）密封等级ANSI Class VI（零泄漏）ANSI Class IV-V（微量泄漏）适用介质含颗粒、高粘度、腐蚀性介质清洁介质、需流量调节场合典型工况石油长输管线紧急切断、化工多相流火电厂蒸汽调节、实验室精密取样
案例1：炼油厂催化裂化装置 在350℃高温渣油管道中，采用硬密封V型球阀替代传统截止阀后，系统压降从0.8MPa降至0.2MPa，年节能费用达120万元。球阀的剪切作用使催化剂颗粒通过率提升40%，阀座磨损周期从3个月延长至18个月。
案例2：制药行业纯水系统 某生物制药厂洁净车间选用316L不锈钢软密封球阀，通过SIP（在线蒸汽灭菌）验证时，阀体内部温度均匀性达±2℃，满足FDA认证要求。相比截止阀方案，系统微生物污染率下降92%。
#机械设备 #阀门厂家 #阀门 #工程 #设备
