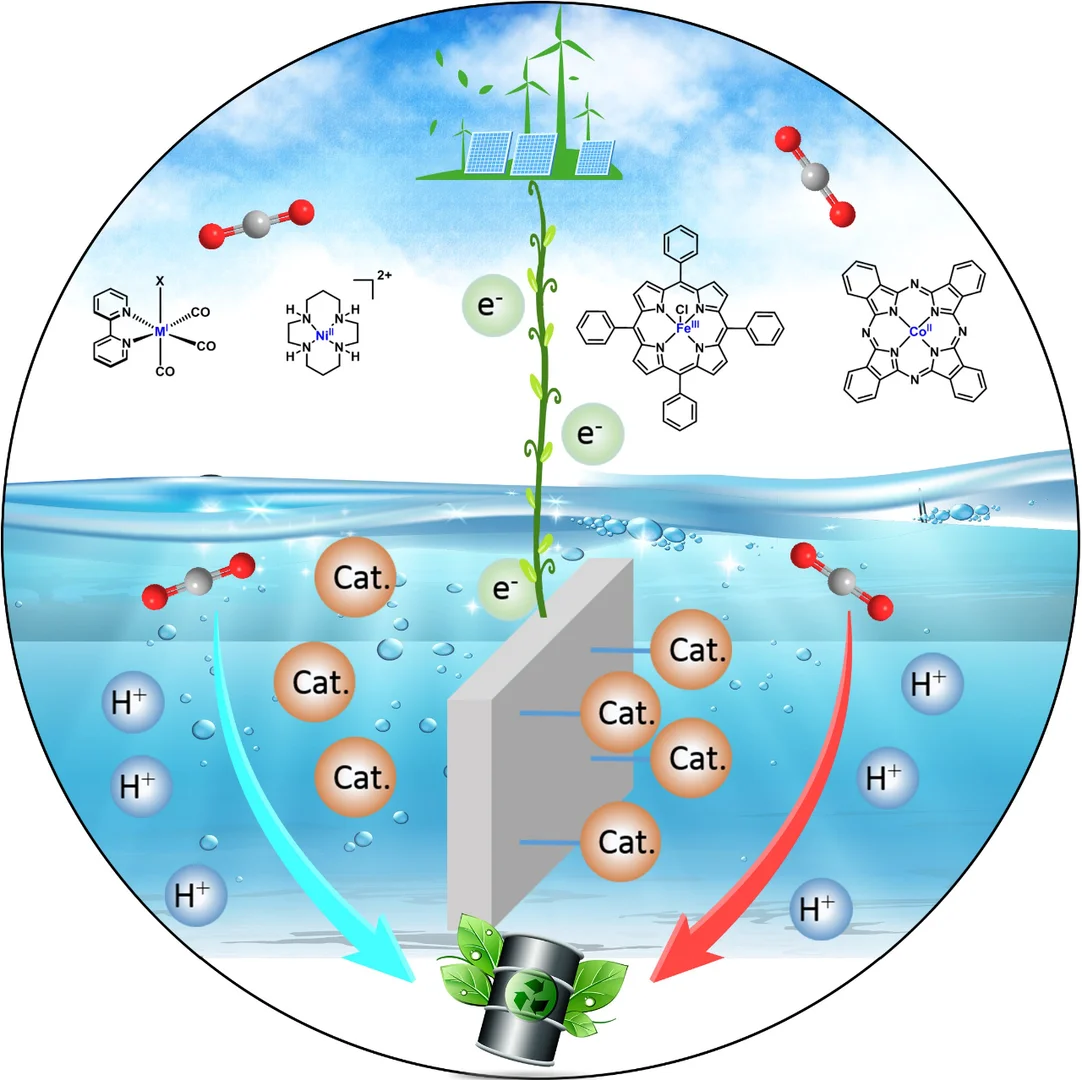

1️⃣ 材料本征导电性优化
✅选择高导电性基体材料
?金属基材料：使用导电性优异的金属（如Au、Cu、Ag）或合金作为催化剂载体，或直接设计金属纳米颗粒（如Pt、Pd）负载型催化剂。
?碳基材料：石墨烯、碳纳米管（CNTs）、导电炭黑（如Vulcan XC-72）或三维多孔碳网络具有高导电性和大比表面积，可提供快速电子传输通道。
✅掺杂调控电子结构
?杂原子掺杂：在碳基材料中掺杂氮（N）、硼（B）、硫（S）等杂原子，改变材料的电子云分布，提升导电性。
?金属掺杂：在半导体催化剂（如TiO₂、MoS₂）中引入金属离子（如W⁶⁺、Co²⁺），通过形成缺陷能级降低电阻。
2️⃣ 构建复合导电网络
✅导电载体复合
?导电聚合物包覆：聚吡咯（PPy）、聚苯胺（PANI）等导电聚合物包覆催化剂颗粒，形成连续导电网络。
?碳材料复合：将催化剂与石墨烯、CNTs或碳纤维复合，利用碳材料的高导电性构建三维导电骨架。
✅界面工程优化
?异质结构设计：构建金属/半导体（如Au/TiO₂）、半导体/碳（如MoS₂/CNTs）异质结，通过界面电荷转移降低电阻。
?核壳结构：导电壳层（如碳壳、金属壳）包覆活性核心（如Co₃O₄），保护活性位点并提升整体导电性。
3️⃣ 结构设计增强电荷传输
✅纳米结构调控
?一维纳米线/纳米管：一维结构提供直接电子传输路径，减少晶界散射。
?二维超薄纳米片：减少电子传输距离，增大活性位点暴露面积。
✅三维多孔网络
?分级多孔结构：微孔-介孔-大孔分级结构促进电解质渗透和电子/离子同步传输。
?自支撑电极：直接生长催化剂于导电基底（如泡沫镍、碳布），避免粘结剂引入的接触电阻。
4️⃣ 缺陷与晶界工程
✅引入导电缺陷
?晶格缺陷调控：通过等离子体处理、化学蚀刻或高温还原，在催化剂表面引入空位或晶格畸变，形成高导电通道。
✅晶界优化
?晶粒尺寸控制：减小晶粒尺寸可增加晶界密度，但需平衡晶界电阻与载流子迁移率。
5️⃣ 制备工艺优化
✅高温碳化处理
?将前驱体（如金属有机框架、聚合物）在惰性气氛中高温碳化，生成石墨化碳层，提升导电性。
✅原位还原技术
?在催化剂合成过程中通过化学还原或电化学还原，将金属氧化物转化为导电性更好的金属态。
6️⃣ 理论指导的理性设计
?计算筛选高导电材料：通过DFT计算材料的能带结构，预测导电性。
?电子结构调控：设计催化剂与载体间的强电子相互作用，促进电荷转移。
