一、结构设计
秸秆粉碎机主要由以下核心部分构成：
1.进料系统：包含进料斗，其设计为敞口式，方便将秸秆等物料投入设备。进料斗内部有导流结构，可使秸秆均匀进入粉碎区域，避免物料堆积。

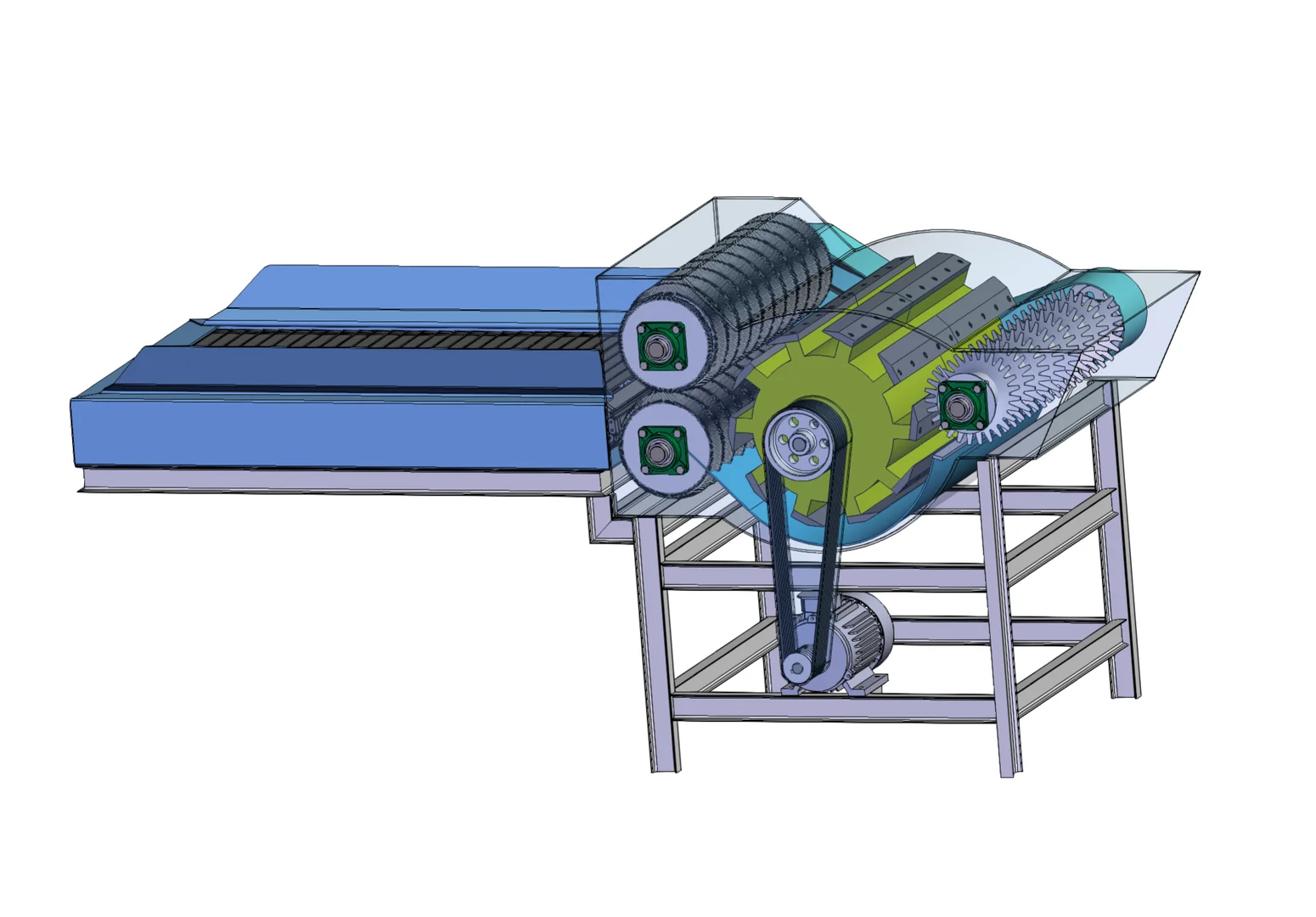

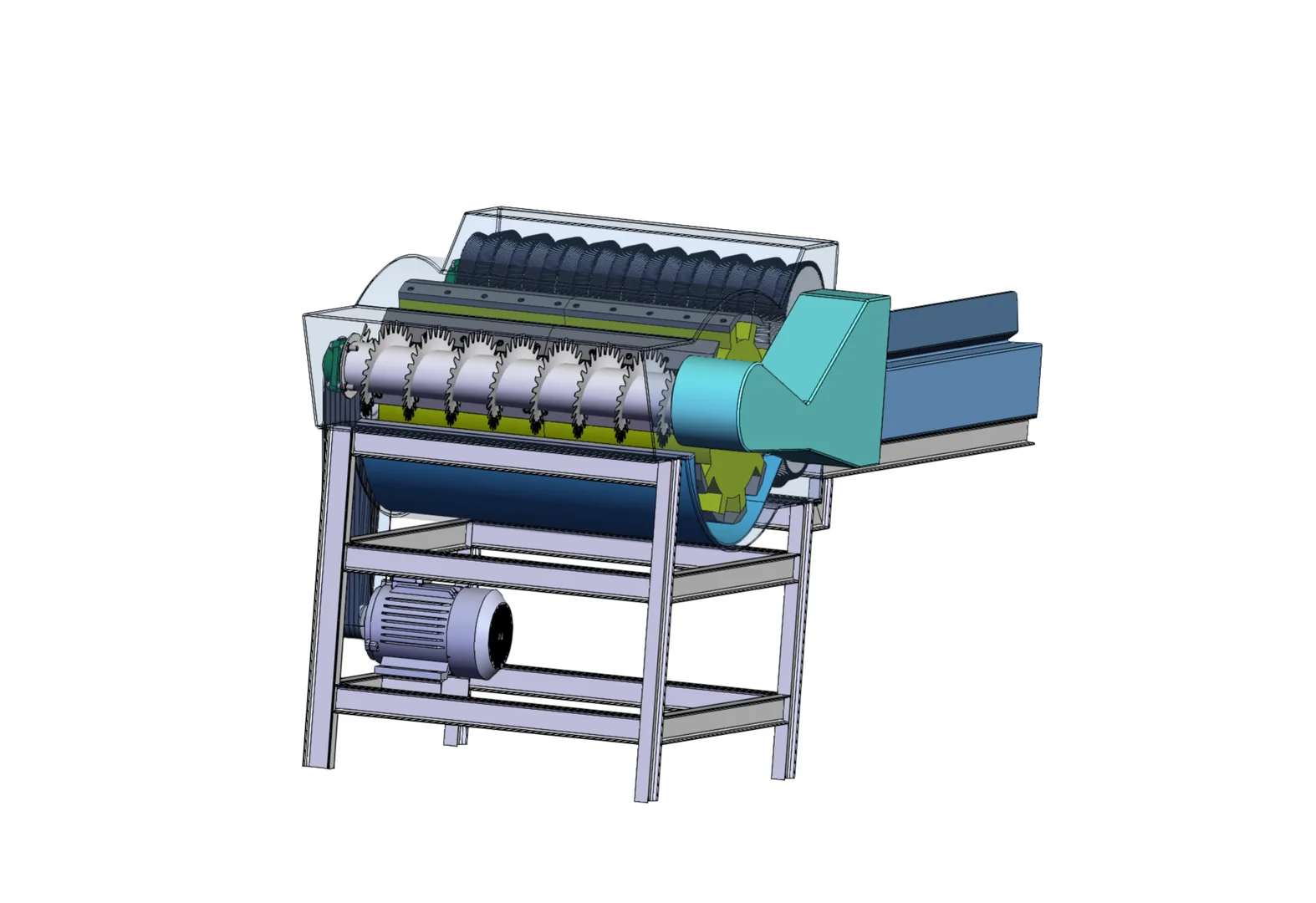

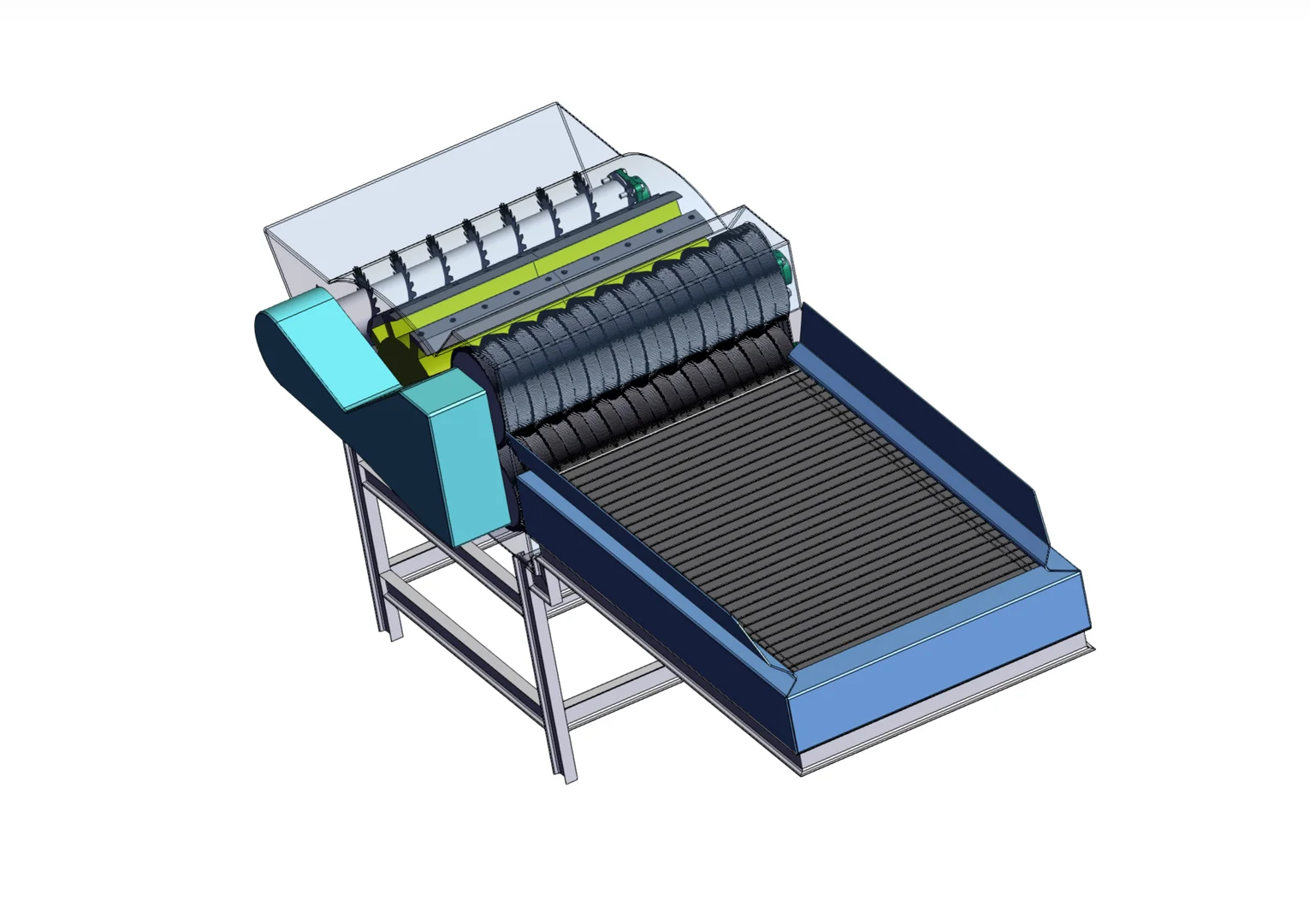

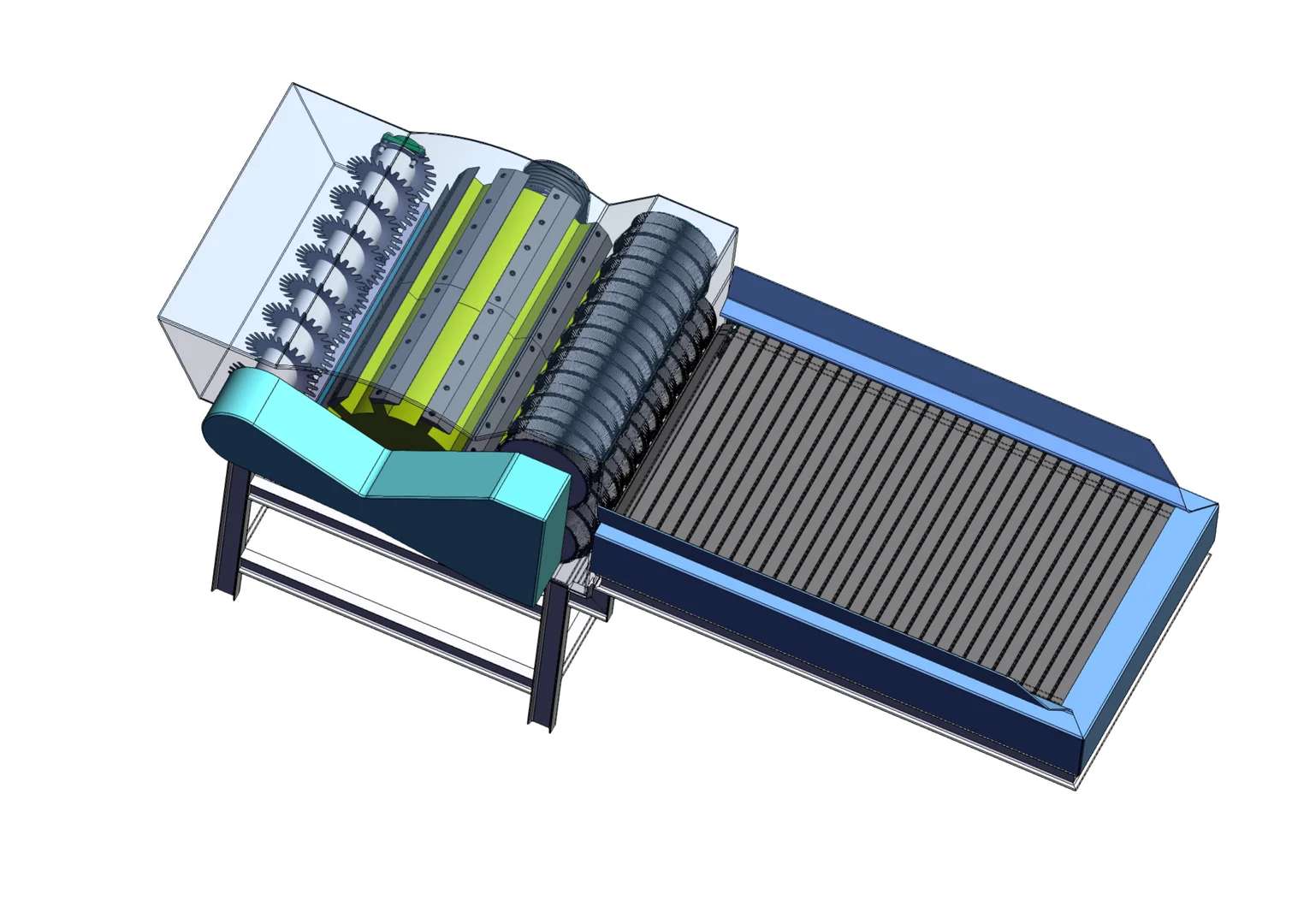

2.粉碎机构：是设备的核心，由多组旋转的刀片或齿辊组成。从图中可见带有锯齿状结构的辊体，这些刀片或齿辊采用高强度耐磨材料制成，通过高速旋转对秸秆进行切割、撕裂和粉碎。刀片的布局和角度经过优化，以提高粉碎效率和效果。
3.传动系统：由电机、皮带、齿轮等组成。电机提供动力，通过皮带或齿轮传动将动力传递给粉碎机构的旋转部件，确保其高速运转。传动部件具有良好的耐磨性和稳定性，保证动力传输的可靠性。
4.机架与支撑：采用金属框架结构，支撑整个设备，保证设备在运行过程中的稳定性。机架的设计考虑了设备的重心和受力情况，使其能够承受粉碎过程中的振动和冲击。
5.出料系统：粉碎后的秸秆碎屑通过出料口排出。出料口的位置和尺寸设计合理，便于碎屑的收集和后续处理，有的还配备输送带等装置，将碎屑输送至指定位置。
二、工作原理
1.进料：将秸秆等物料放入进料斗，秸秆在导流结构的作用下，均匀进入粉碎机构。
2.粉碎：电机驱动粉碎机构的刀片或齿辊高速旋转，当秸秆进入粉碎区域时，高速旋转的刀片或齿辊对其进行剧烈的切割、撕裂和撞击，将秸秆粉碎成细小的碎屑。
3.出料：粉碎后的秸秆碎屑在自身重力和粉碎机构的推送作用下，通过出料口排出，完成整个粉碎过程。
秸秆粉碎机通过高速旋转的粉碎部件，将秸秆等物料快速粉碎，具有粉碎效率高、粉碎效果好等优点，广泛应用于农业、畜牧业等领域，可将秸秆粉碎后用于还田、饲料加工等，实现秸秆的资源化利用。#机械设计 #国际大学生智能农业装备创新大赛 #毕业设计 #solidworks #机创大赛 #大学生创新创意大赛 #单片机开发 #农业机械化 #自动化设计 #机械设备
