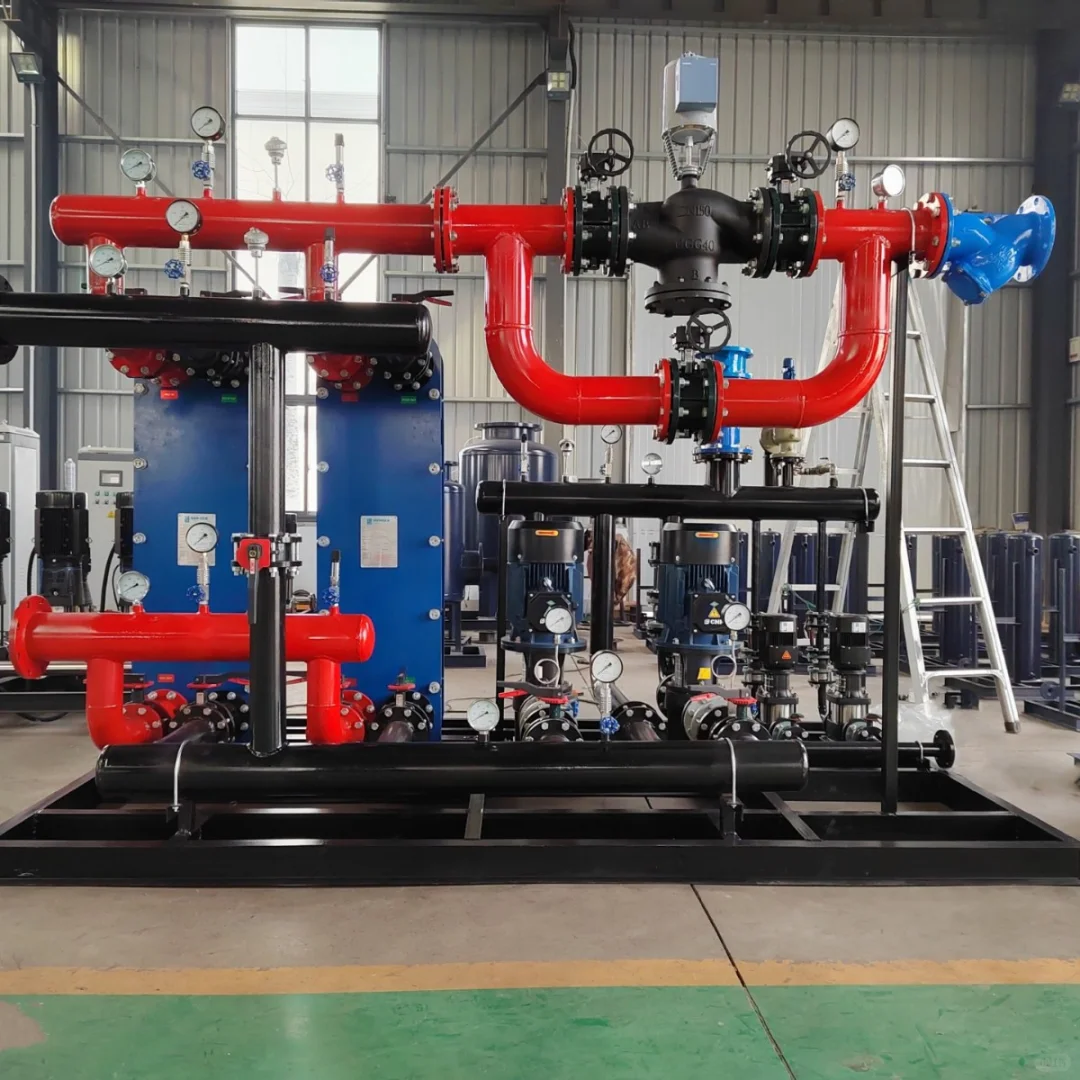

板式换热机组的结构以板式换热器为核心，配套周边辅助设备与控制系统，形成完整的换热系统，具体分为三部分：
1. 核心组件：板式换热器
是实现冷热流体热量交换的核心，主要构成包括：
板片：多片金属板（常用不锈钢）堆叠而成，板片表面有波纹或槽道，用于增大换热面积、强化流体扰动。
密封垫片：安装在板片边缘凹槽内，防止冷热流体串流或泄漏，需根据流体性质选择耐温、耐腐蚀材质。
压紧装置：由固定端板、活动端板和压紧螺栓组成，用于将板片与垫片紧密压紧，保证密封。
2. 周边辅助设备
保障机组稳定运行、调节流体参数，主要包括：
泵组：提供冷热流体的循环动力，分为冷媒泵和热媒泵，匹配系统流量与压力需求。
过滤装置：如Y型过滤器，过滤流体中的杂质（如泥沙、铁锈），避免堵塞板片槽道。
阀门：含闸阀（控制流体通断）、节流阀（调节流量）、安全阀（防止系统超压）等。
监测元件：温度传感器（检测冷热流体进出口温度）、压力传感器（监测系统压力）、泄漏探测器（排查流体泄漏）。
3. 控制系统
实现机组自动化运行与安全保护，核心部件包括：
PLC控制器：接收传感器信号，按预设逻辑控制泵、阀门的启停与调节，是系统“大脑”。
操作面板：多为触摸屏，用于显示机组运行参数（温度、压力、流量），并支持人工设置参数、启停操作。
报警系统：当温度、压力超标或出现泄漏时，触发声光报警，同时自动采取保护措施（如停泵、关阀）。#机械设备 #板式换热机组厂家
