一文读懂闸阀：从结构原理到应用场景的全解析
在工业管道系统中，阀门是控制介质流动的\"咽喉\"，而闸阀作为其中最经典的截断类阀门，凭借其独特的结构设计和可靠的性能表现，广泛应用于石油、化工、电力、给排水等各个领域。本文将从闸阀的定义、结构组成、工作原理、核心优势及典型应用场景出发，为您系统解析这一工业\"守门员\"的全貌。
一、闸阀的定义与核心功能

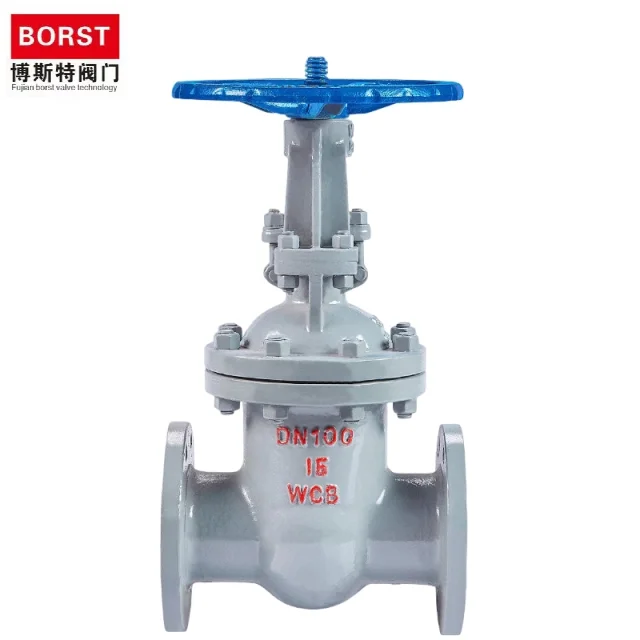

闸阀是一种通过闸板（启闭件）的直线升降运动实现介质流通或截断的阀门。其核心功能在于\"全开全闭\"：当闸板完全脱离阀座时，介质可无阻碍通过；当闸板与阀座紧密贴合时，则形成可靠密封，阻断介质流动。这种\"通则全通，断则全断\"的特性，使其成为需要完全截断介质的工况中的首选。
与截止阀通过阀瓣旋转截断介质、球阀通过球体旋转控制流量的方式不同，闸阀的启闭过程更接近\"开门\"与\"关门\"的直观动作，其设计哲学在于用最简单的机械运动实现最彻底的介质控制。
二、闸阀的结构组成：精密协作的机械系统
闸阀的结构设计体现了工业机械的精妙，主要由以下核心部件构成：
阀体与阀盖：构成阀门主体框架，通常采用铸钢、不锈钢或合金钢制造，需承受管道系统的工作压力与温度。阀体内部设计有流道，其直径与管道一致，确保介质流通阻力最小化。
闸板：启闭运动的核心部件，分为楔式与平行式两大类：
楔式闸板：单闸板呈楔形，双闸板由两块对称楔形板组成，通过楔角压力增强密封性，适用于高温高压工况。
平行式闸板：闸板与阀座平行接触，依赖介质压力或弹簧力实现密封，常用于低压大口径管道。
阀杆：连接闸板与驱动装置的传动部件，需具备足够的强度与抗腐蚀性。阀杆顶部设计有梯形螺纹，与手轮或执行器啮合，将旋转运动转化为闸板的直线升降。
密封装置：包括阀座密封圈与填料函两部分。阀座密封圈通常采用金属硬密封或橡胶软密封，确保关闭时的零泄漏；填料函则通过石墨、聚四氟乙烯等材料填充阀杆周围，防止介质沿阀杆泄漏。
驱动装置：手动操作时为手轮，自动控制时为气动、电动或液动执行器。执行器通过接收控制信号（如4-20mA电流、气压信号），精确控制闸板开度。
