适用于MM440、G120、V20等主流系列西门子变频器调试方法#电气自动化 #电气 #电气工程及其自动化 #plc #自动化设计 #西门子

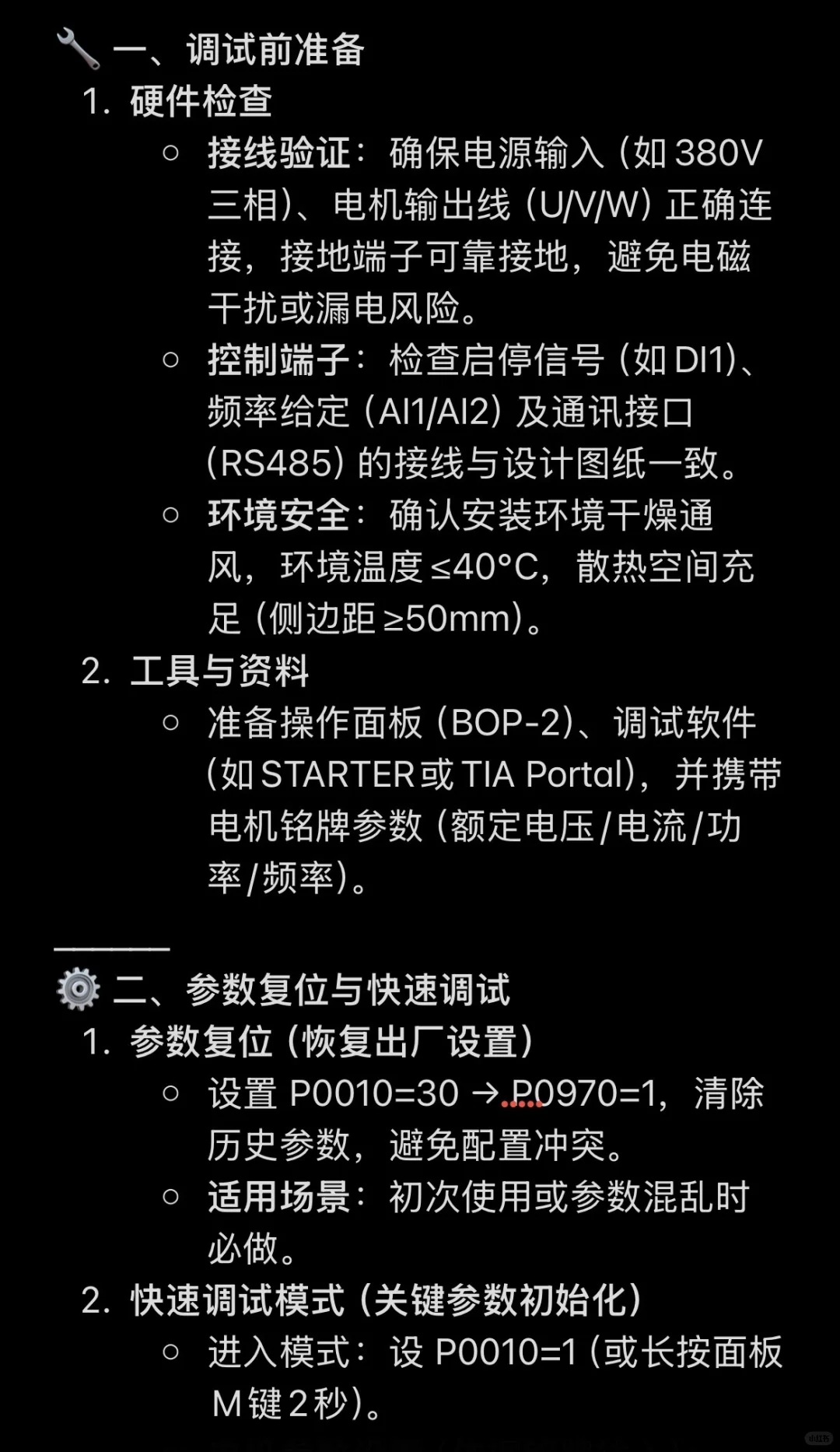

? 一、调试前准备
1. 硬件检查
◦ 接线验证：确保电源输入（如380V三相）、电机输出线（U/V/W）正确连接，接地端子可靠接地，避免电磁干扰或漏电风险。
◦ 控制端子：检查启停信号（如DI1）、频率给定（AI1/AI2）及通讯接口（RS485）的接线与设计图纸一致。
◦ 环境安全：确认安装环境干燥通风，环境温度≤40℃，散热空间充足（侧边距≥50mm）。
2. 工具与资料
◦ 准备操作面板（BOP-2）、调试软件（如STARTER或TIA Portal），并携带电机铭牌参数（额定电压/电流/功率/频率）。
------
⚙️ 二、参数复位与快速调试
1. 参数复位（恢复出厂设置）
◦ 设置 P0010=30 → P0970=1，清除历史参数，避免配置冲突。
◦ 适用场景：初次使用或参数混乱时必做。
2. 快速调试模式（关键参数初始化）
◦ 进入模式：设 P0010=1（或长按面板M键2秒）。

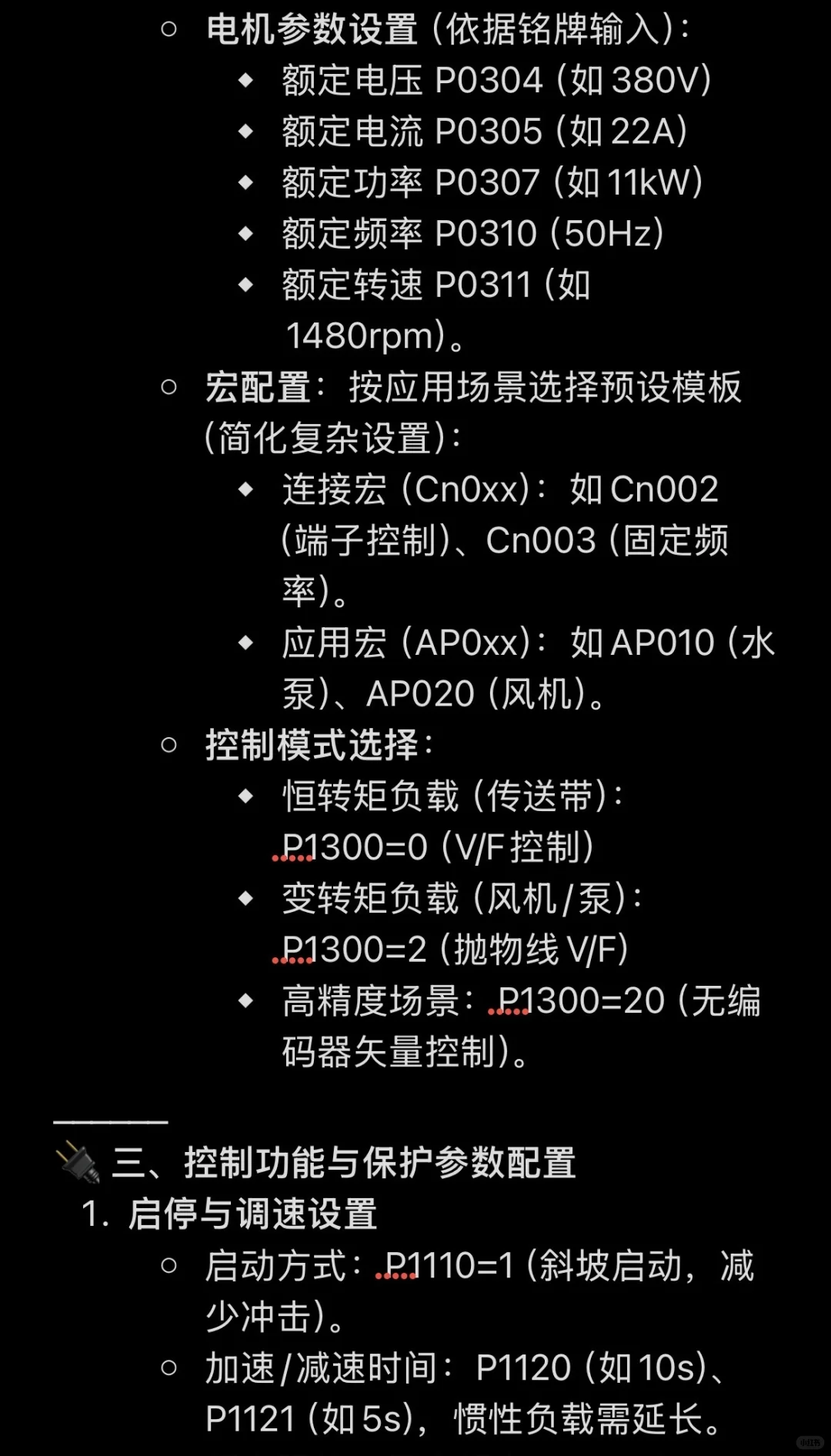

◦ 电机参数设置（依据铭牌输入）：
▪ 额定电压 P0304（如380V）
▪ 额定电流 P0305（如22A）
▪ 额定功率 P0307（如11kW）
▪ 额定频率 P0310（50Hz）
▪ 额定转速 P0311（如1480rpm）。
◦ 宏配置：按应用场景选择预设模板（简化复杂设置）：
▪ 连接宏（Cn0xx）：如Cn002（端子控制）、Cn003（固定频率）。
▪ 应用宏（AP0xx）：如AP010（水泵）、AP020（风机）。
◦ 控制模式选择：
▪ 恒转矩负载（传送带）：P1300=0（V/F控制）
▪ 变转矩负载（风机/泵）：P1300=2（抛物线V/F）
▪ 高精度场景：P1300=20（无编码器矢量控制）。
------
? 三、控制功能与保护参数配置
1. 启停与调速设置
◦ 启动方式：P1110=1（斜坡启动，减少冲击）。

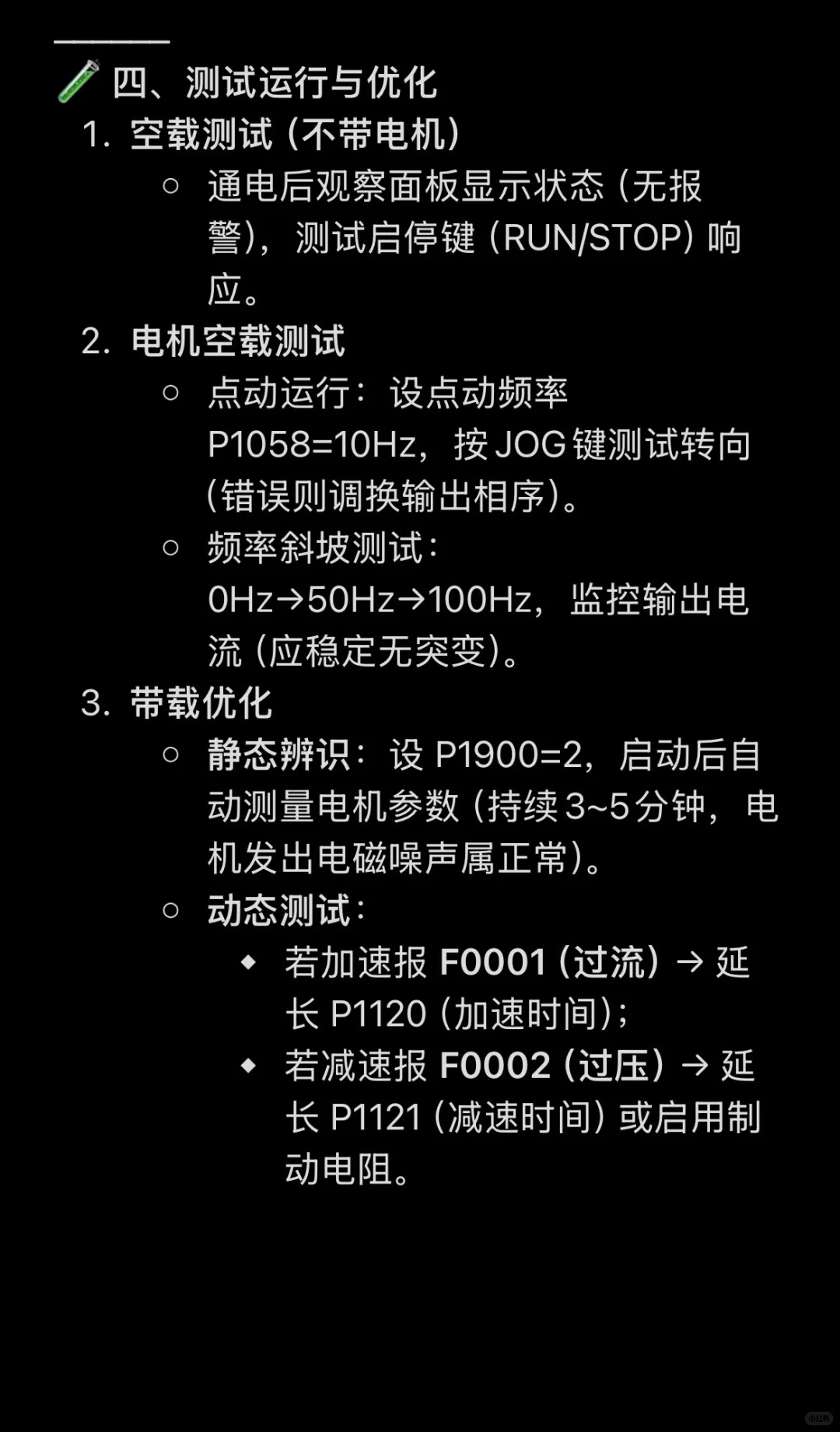

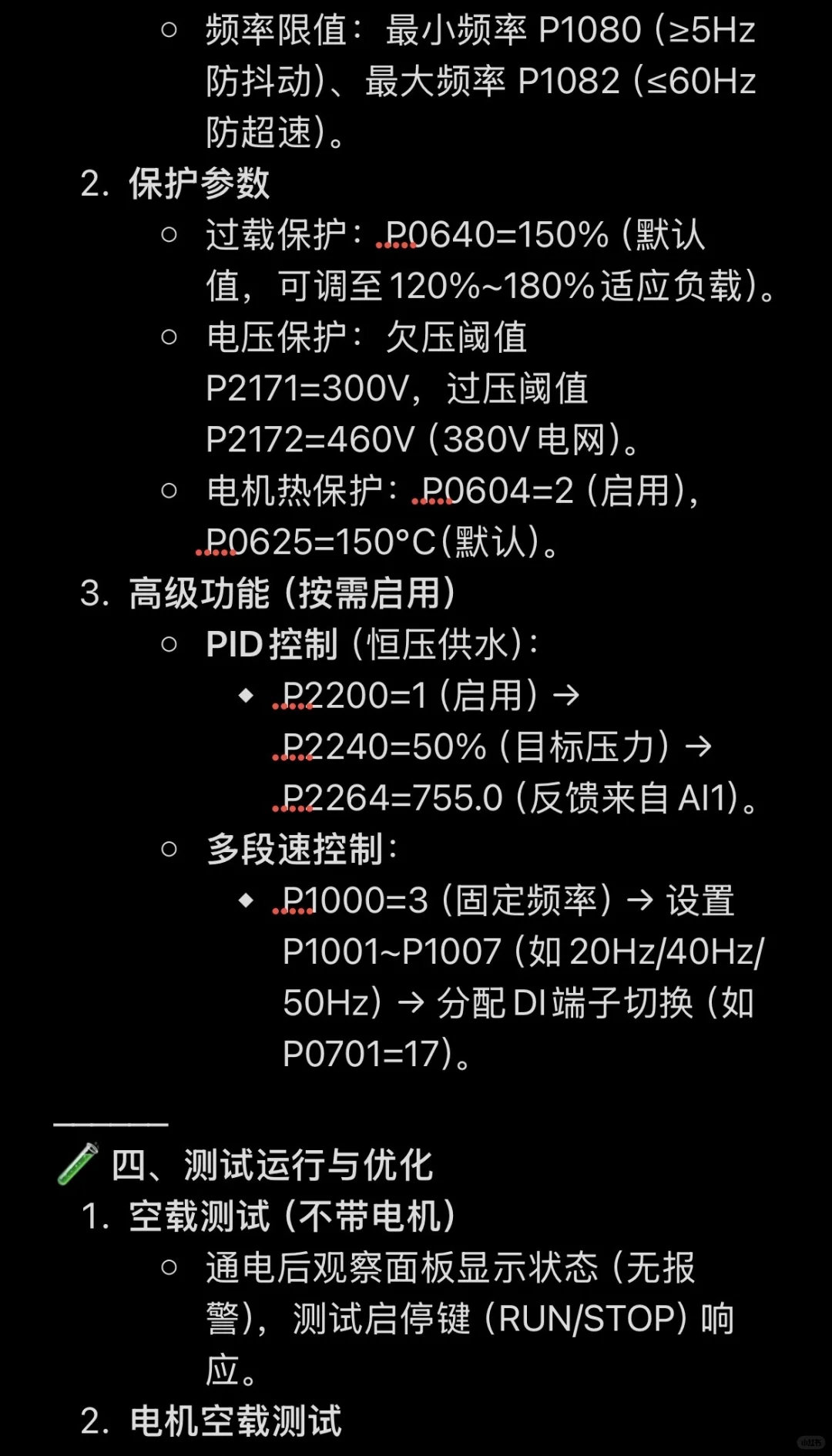

◦ 加速/减速时间：P1120（如10s）、P1121（如5s），惯性负载需延长。
