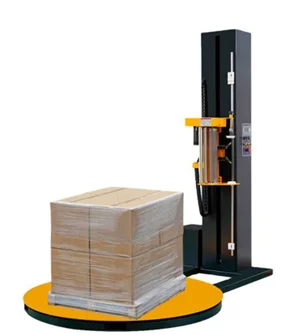

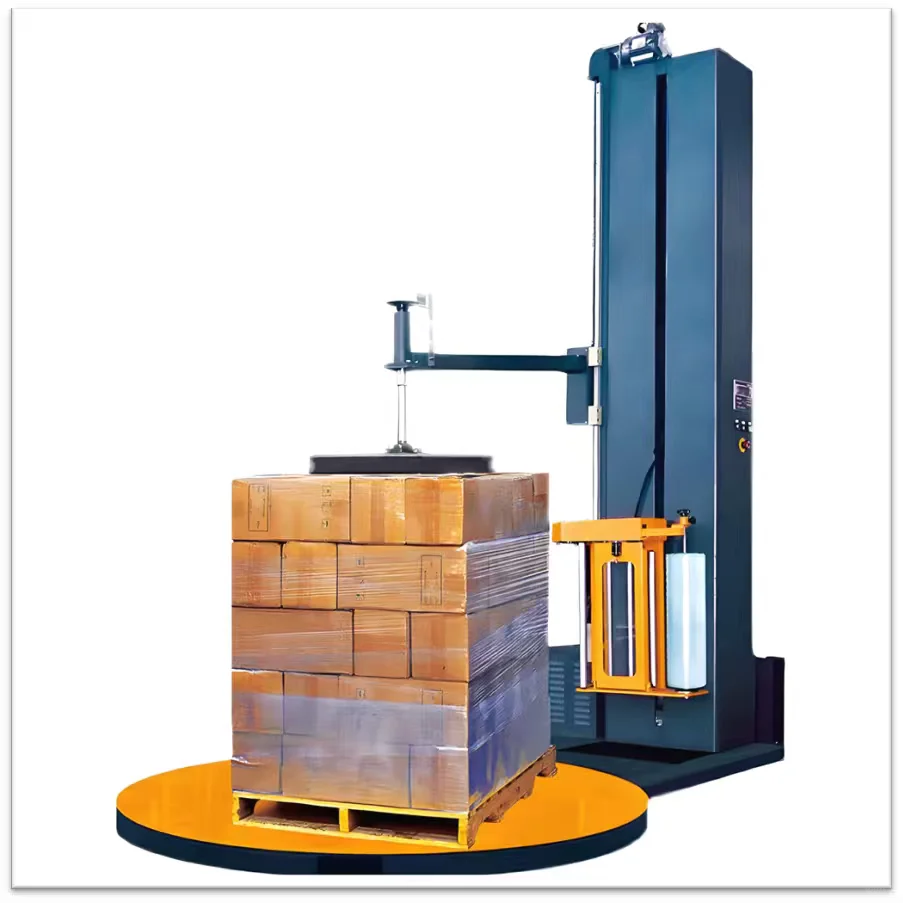

托盘缠膜机利用缠绕膜的收缩性和自粘性将货物与托盘固定成整体的包装设备，主要用于大宗货物的包装，如食品饮料、化工、建材等行业的集装箱运输及散件托盘包装。

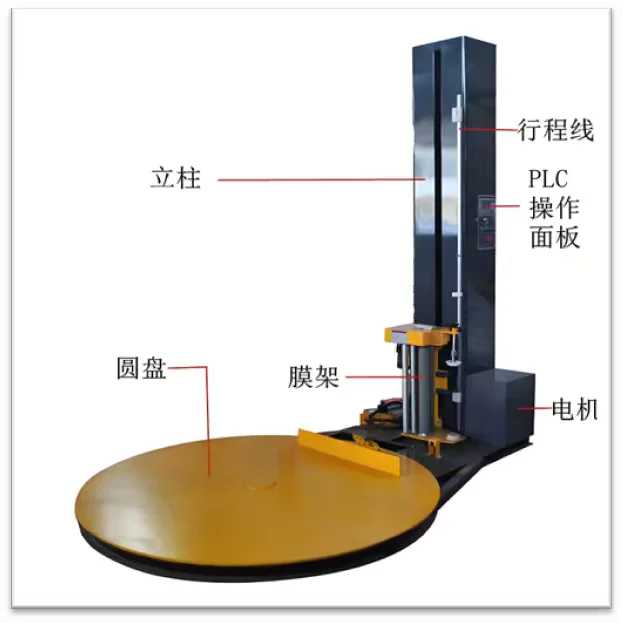

一、结构组成
1. 立柱：立柱是托盘缠膜机的“脊梁”，负责支撑和导向。立柱的垂直度和表面平整度对膜架的平稳升降至关重要，从而保证缠绕膜在货物表面均匀分布，避免缠绕松紧不一的情况。
2. 圆盘：底部圆盘作为设备的稳定基石，主要承担承重和驱动功能。底盘配备电机，通过变频器精准调控托盘转速，确保缠绕膜在拉伸过程中张力适宜。底盘采用厚重扎实的材质，增强设备在工作时的稳定性，防止因托盘转动产生位移。
3. PLC控制系统：这一系统是设备的“智慧中枢”，赋予设备智能化和精准化的操控能力。用户通过操作面板输入参数，PLC系统能迅速响应并协调设备各部件有序运作。它还能实时监测膜架位置和托盘转速，一旦出现异常情况，如缠绕膜断裂或托盘卡顿，能即刻触发警报并自动停机，避免物料浪费和设备损坏。
4. 膜架：膜架是直接执行缠绕动作的“灵巧双手”，其结构设计精妙，包括预拉伸机构和膜架摆动装置等关键部分。预拉伸机构通过特殊的辊轮组合在缠绕膜展开时进行拉伸，既节省缠绕膜用量，又使缠绕膜贴合更紧密，提升包装稳固性。膜架摆动装置则确保缠绕膜在货物侧面实现多角度缠绕，保障货物周身无包装死角。
二、工作原理
1. 进料：载货托盘通过人工推送或输送线进入机器工作区域。
2. 定位与夹膜：机器检测托盘位置，薄膜卷被送到夹持位置，机器自动夹住薄膜起始端。
3. 预拉伸：薄膜经过预拉伸机构，被拉伸到预设比例。
4. 底部缠绕： 转盘开始旋转，同时膜架下降到设定高度（通常在托盘底部附近），进行若干圈底部加强缠绕，确保薄膜牢固固定在托盘底部。
5. 主体螺旋缠绕： 膜架开始按照预设速度匀速上升（同时转盘持续旋转），薄膜以螺旋方式从下至上覆盖整个托盘货物主体部分。
6. 顶部缠绕：膜架上升到顶部位置，进行若干圈顶部加强缠绕，覆盖货物顶部。
7. 切断与粘合：完成设定缠绕后，转盘停止在特定位置，切膜机构将薄膜切断，并通过热封、静电粘合或机械夹持等方式将薄膜末端粘合在货物上。
8. 膜架复位：膜架上升到初始位置。
9. 出料：缠裹完成的托盘自动送出工作区。
#物流设备 #智能制造 #托盘缠膜机
