前言
2022年7月，美国游说荷兰停止向中国出口ASML公司的的先进产品，包括EUV（极紫外光）光刻机等；
2023年1月3日消息，应用材料(Applied Materials)将参与韩国化工材料公司SKC旗下芯片玻璃基板制造商Absolics的增资入股项目；
国产替代是近几年半导体行业的一大热词，芯片需要设备来生产，因此，首当其冲的是需要提升半导体设备的国产化率。那这一领域的国产化率情况到底如何？
从半导体产业链来看，后端（IC设计、IDM、晶圆代工、封装测试等）市场，有时供不应求、价格飙升（集中在2020和2021年），有时又不得不削减订单（集中在2022年），飘忽不定。反之，前端的半导体设备市场一直都很火爆，几年如一日地保持着增长态势，到2022年底，达到顶峰。
本文我们就从半导体设备细分领域、发展现状等方向进行分析，探寻其各个细分领域在产业链中的占比及市场规模、相关厂家等，探讨半导体设备行业未来发展空间与方向。
01
行业概况

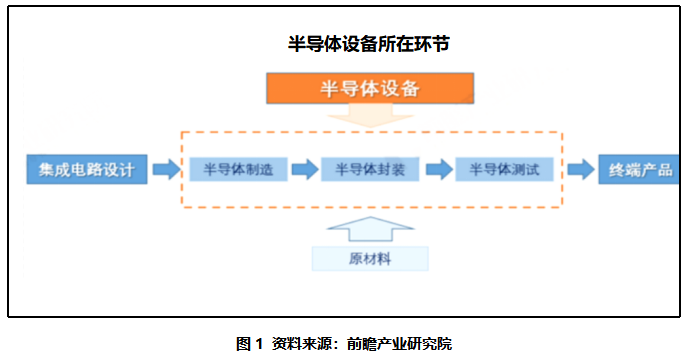

半导体设备，即在芯片制造和封测流程中应用到的设备，广义上也包括生产半导体原材料所需的机器设备，属于半导体行业产业链的关键支撑环节。半导体设备行业是半导体制造的基石，是半导体行业的基础和核心。
02
全球设备市场格局：半导体设备分类及发展现状

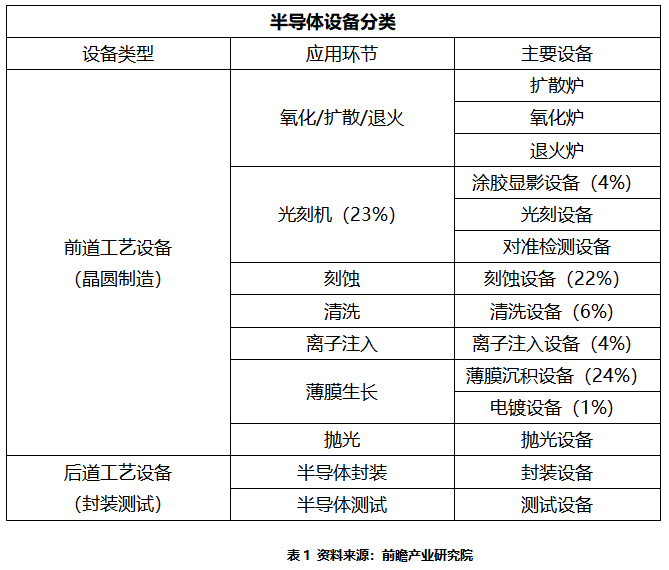

半导体设备按应用环节划分为前道工艺设备(晶圆制造)和后道工艺设备(封装测试)两大类。设备中的前道设备占据了整个市场的80%-85%，其中光刻机，刻蚀机和薄膜设备是价值量最大的三大环节，各自所占的市场规模均达到了前道设备总量的20%以上。

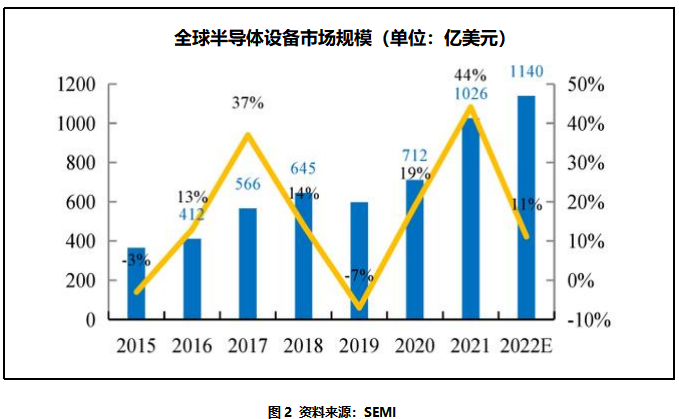

根据SEMI 数据，2021年全球半导体设备市场规模为1026 亿美元，同比增长44%，2022 年市场规模将有11%左右的增速，约达到1140 亿美元，并预计在2023年增至1208亿美元。

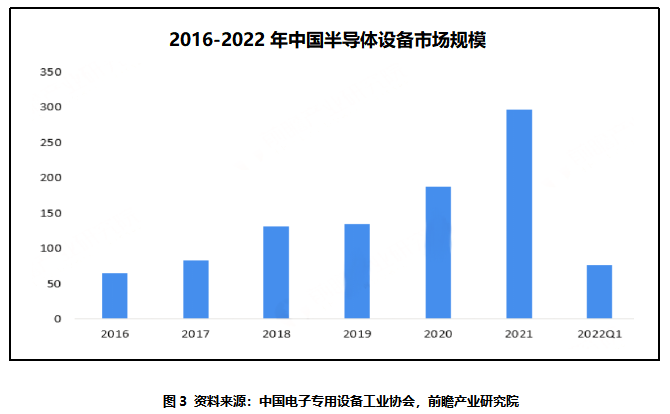

根据中国电子专用设备工业协会数据显示，2020年中国半导体设备市场规模达到187.2亿美元，2021年中国半导体设备市场达到296.2亿美元，相对于2020年来看呈加速增长态势，在2022年一季度达到了75.7亿美元。近五年行业规模复合增速高达35%。

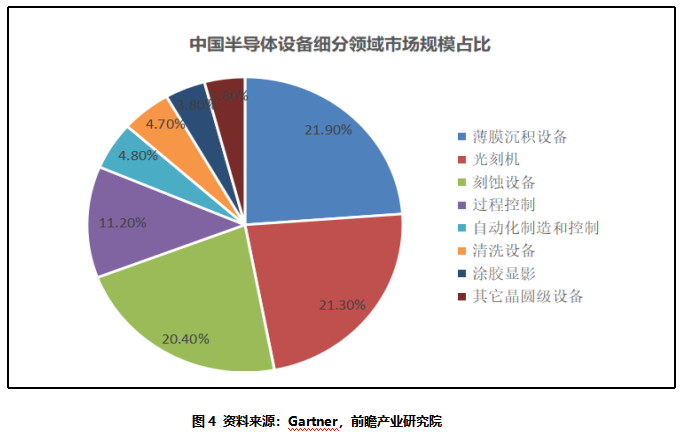

中国半导体设备各细分领域中，薄膜沉积、光刻、刻蚀市场份额占据60%以上市场份额，薄膜沉积占比21.9%；光刻占比21.3%；刻蚀占比20.4%。其次是过程控制占比11.2%，自动化制造和控制占比4.8%，清洗设备占比4.7%，涂胶显影占比3.8%，其他晶圆级设备占比3.8%。
03
国产化趋势：行业巨头赛道日益拥挤，国产占比显著上升
从行业格局来看，美日欧半导体设备厂商占据半全球前15名席位。其中泛林、东京电子在薄膜沉积、刻蚀领域具备领先地位，科天在过程控制（检测、量测）设备处于领导地位，均稳居全球前五位置。
过去，国产半导体设备厂商在技术壁垒、客户认证和量产能力等三个方向面临的壁垒较高。
技术壁垒：目前国内的设备厂商和国外的设备厂商也有非常大的差距。就拿光刻机来说，目前国外的EUV技术已经做到了7nm的技术节点，但是国内最先进的设备还停留在65nm。
客户认证：由于设备本身和产线构成的复杂性，单设备的良率。半导体设备需要经过质量、工艺、性能等多指标认证，认证时间通常需要 2-3 年，同时一旦通过认证，双方一般长期深度绑定，不能轻易更换。
量产能力：目前与国际半导体设备巨头应用材料、 ASML、LAM Research、KLA-Tencor等相比，绝大部分企业无法达到国际上已经实现量产的10nm工艺，部分企业虽突破到28nm或14nm工艺，但较难大批量进入量产线，自给率仍不足15%。
现在随着国产半导体设备技术的不断演进，国产设备厂商开始逐渐分食属于美日韩厂商的市场蛋糕。长期来看，国产半导体设备正在寻找新市场来弥补不足。
长江存储，从近五年招投标项目累计数量来看，美国、日本厂商中标项目数量占比分别达43%、30%。但2021年长江存储415项设备招标中，中国大陆厂商中标项目数量占比22.2%，呈现逐渐上升趋势，相应美国厂商中标项目数量占比呈现下降趋势。
华力集成，从近六年招投标项目累计数量来看，美国、日本厂商中标项目数量占比分别达41%、 22%，中国大陆厂商设备中标项目数量占比19%。但截止2022年华力集成5项设招标中，中国大陆厂商中标项目数量占比20%，稳定在两成左右。
华虹无锡，从近四年招投标项目累计数量来看，美国、日本厂商中标项目数量占比分别达35%、 27%，中国大陆厂商设备中标项目数量占比21%。截止到2022年华力集成128项设备招标中，中国大陆厂商中标项目数量占比22.7%，近两年占比呈现上升趋势。
04
设备厂商现状：优秀国产厂商不断涌现，国产替代进程加速
当前，在各个“细分赛道”率先建立竞争优势的设备厂商，拥有先发的研发验证机会、领先的供应份额以及不断积累的丰富的量产经验。
工艺技术方面，国产半导体设备厂商在刻蚀、沉积、清洗、涂胶显影等核心工艺环节能与海外传统厂商形成初步的技术对标。从厂商公开数据看，除光刻机工艺之外，大部分国产设备基本覆盖28nm，刻蚀已突破5nm。
产品方面，在前道领域，28nm及以上的制程范围，国产半导体设备厂商实现了工艺、技术和产品的大部分覆盖；在新技术节点上，国产半导体设备厂商配套14nm及以下制程的逻辑工艺、128层3D NAND工艺以及17nm DRAM工艺开展产品验证和合作研发。
国产厂商中，北方华创、中微公司、 盛美上海等在各自领域已横向实现平台化布局，值得关注。
薄膜沉积设备环节，北方华创与拓荆科技是主要的两大领军企业，其中北方华创已实现了28nm/14nm技术的突破，覆盖PVD、CVD和ALD等全领域。
刻蚀设备环节，国内主要参与者包括中微公司、北方华创和屹唐股份等。其中，中微公司的刻蚀设备包含CCP与ICP，目前CCP已突破7-5nm，在5nm以下也进展顺利。
光刻环节，上海微电子在90nm、110nm、280nm等制程上已全面实现国产化。今年2月，上海微电子交付了首台2.5D\3D先进封装光刻机。按照之前的计划，28nm的光刻机也将在年内完成交付。
CMP设备领域，华海清科是国内唯一一家实现12英寸CMP设备量产的企业，公司12英寸系列CMP设备产品已经完成批量化应用，制程上也开始向14nm推进，目前已进入验证阶段。

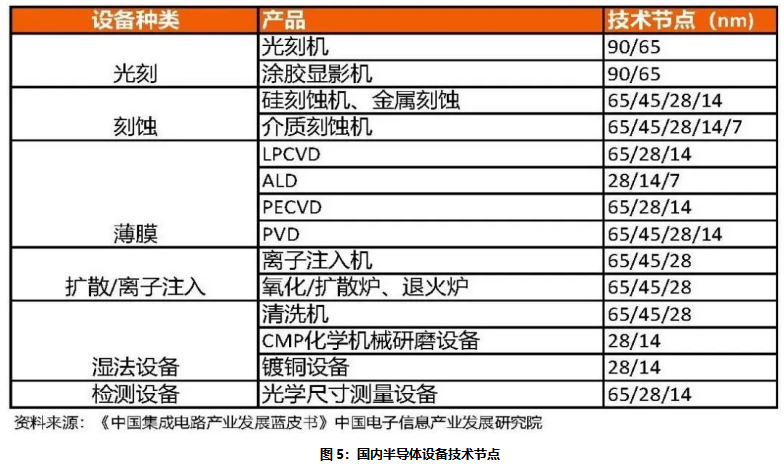

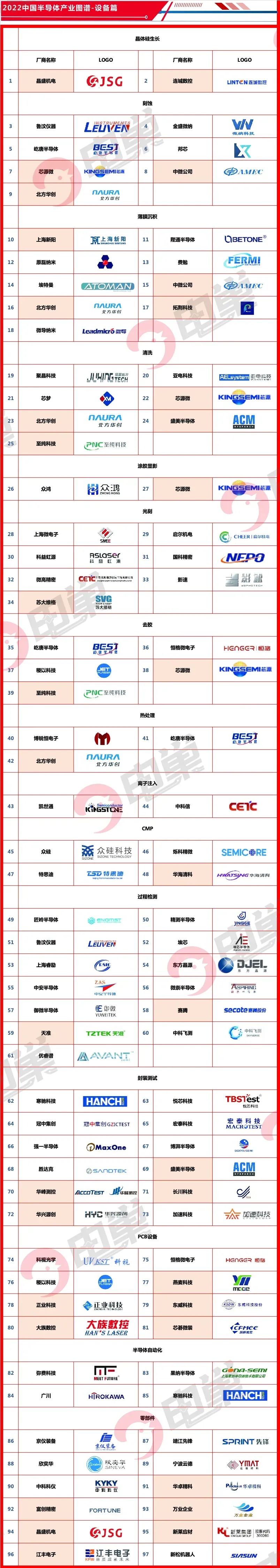

目前国内还有不少设备厂家的性能规格也在稳定性迭代中，逐渐占领高端市场，具体厂家如下（排名不分先后）：
