【行业资讯】山西山阴县场馆建设项目会展中心网架提升圆满完成

 作者：本站编辑  2023-08-29 11:50:44  15

2023年8月18日

山西建投六建集团总承包

山西潇河建筑产业有限公司

钢结构专业承包

上海同力建设机器人有限公司

负责整体提升的

山阴县场馆建设项目会展中心

屋盖网架钢结构整体提升就位

标志着项目建设取得突破性进展

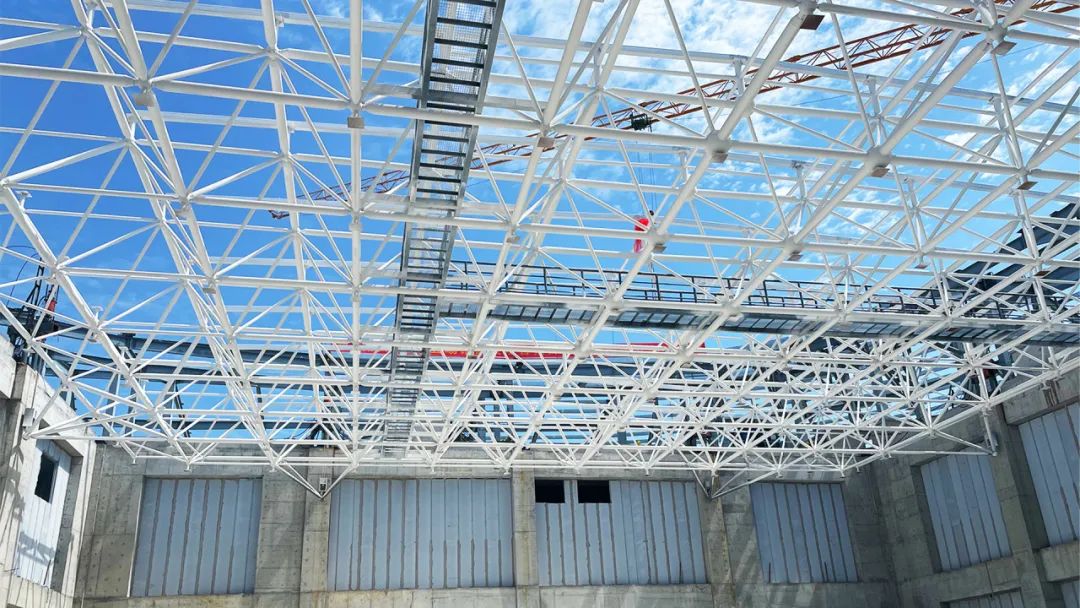

△山阴县场馆建设项目会展中心网架提升到位

山西省朔州市山阴县场馆建设项目位于山阴县湿地公园河阳大道东侧，由山阴县博物馆、城市综合应急管理指挥中心、会展中心及山阴县图书馆、档案馆、文化馆建设项目组成项目工程结构形式为框架-剪力墙结构和钢屋架轻钢屋面结构，钢柱采用圆管柱、十字柱、H型钢柱，钢梁采用H型钢梁、箱型桁架梁；墙面结构形式为框架结构，通过埋件形式支承于混凝土结构，框架采用方管、圆管；屋面屋盖结构形式分别为框架结构、螺栓球网架结构、圆管桁架结构，结构形式多样，空间结构复杂，框架结构选用箱型柱、H型钢、方管、圆管组成；另有文化组团连廊结构，连接文化馆和图书馆，项目总用钢量约4500t。其中该项目城市综合应急管理指挥中心、会展中心钢网架采用液压提升工艺安装。

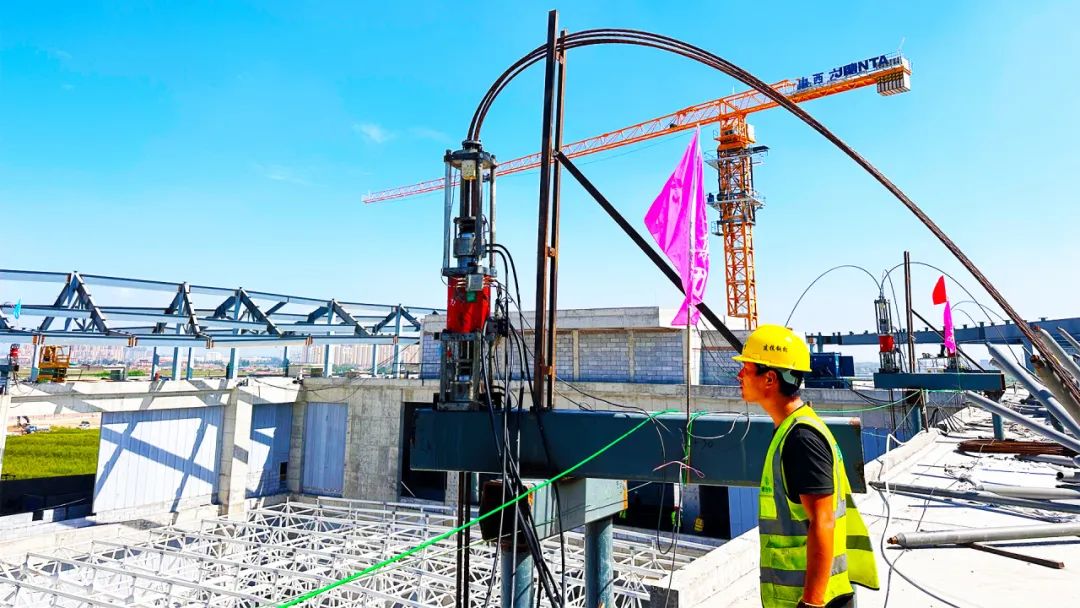

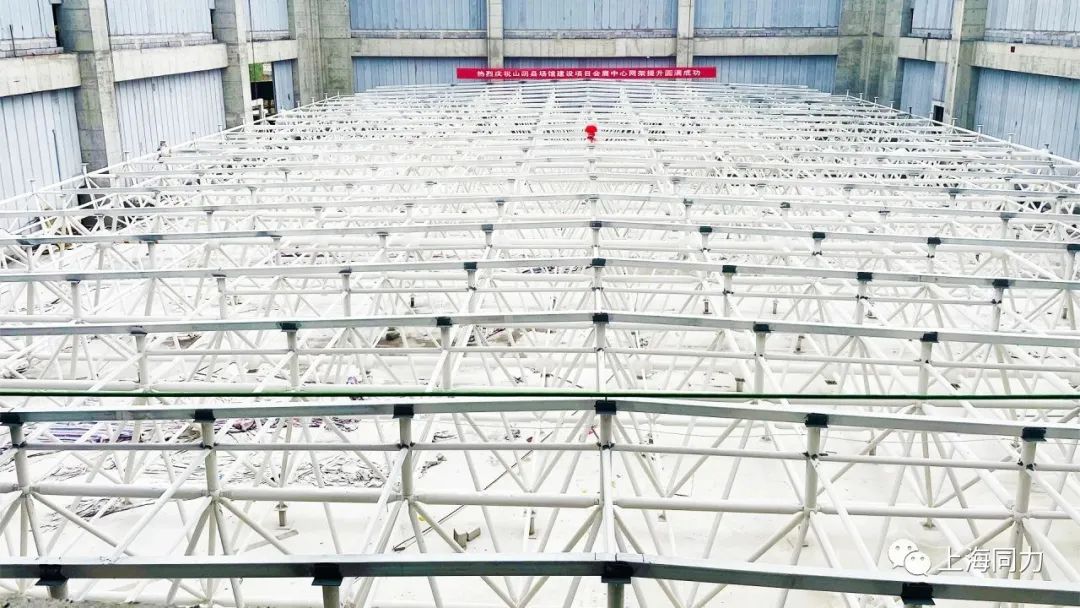

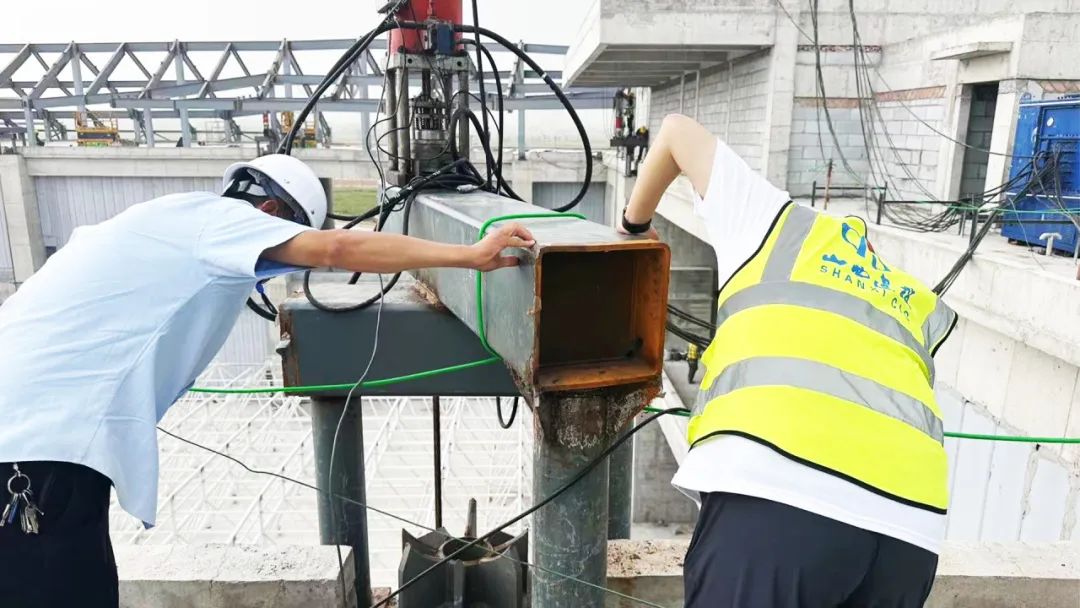

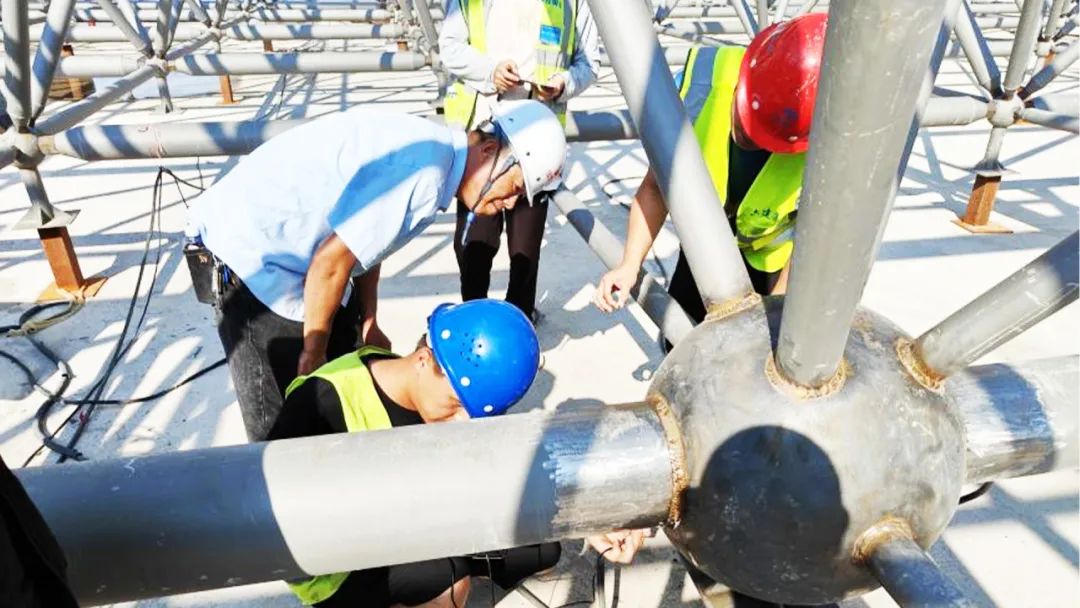

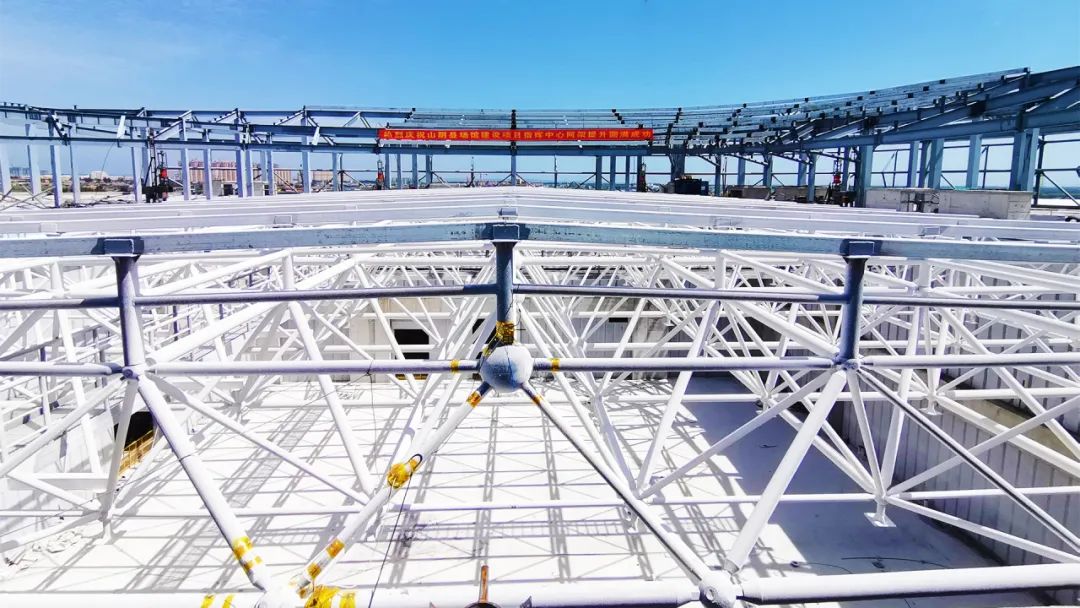

会展中心网架采用正放四角锥螺栓球网架型式，上弦多点支承，通过预埋件成品球铰支座支承于混凝土结构。钢结构选用圆管、螺栓球、焊接空心球组成网架结构，共有2856根杆件、620个螺栓球、133个焊接球。节点类型为螺栓球和焊接球混合节点。会展中心网架尺寸为44.3m*64.5m，失高2.8m，面积约为3000㎡，上弦球中心标高24.125m，总重213.4t，提升重量为200t，提升高度12.9m。采用先进的计算机控制液压同步提升技术，通过全自动方式完成同步升降力和位移控制、操作闭锁、过程显示和故障报警等，实现毫米级微调，空中垂直精确定位等，严格保证了提升过程安全性。采用“液压同步提升技术”采取“累积提升”的施工工艺将其整体提升到位，可有效地提高钢网架拼装安全性和拼装效率，减少拼装临时措施用量。

、
