从供应链到生产线：汽车制造物流IT体系的深度拆解

导语：当一辆汽车从零部件到整车下线，背后流转的不仅是物料，更是海量数据。本文基于一线汽车制造企业的IT实践，系统拆解了从供应链协同、物流执行、制造执行到数据分析的完整物流IT体系，揭示智能物流的底层逻辑与实现路径。

一、汽车物流：智能制造的"血管系统"

1.1 物流在制造中的战略定位

汽车制造业正在经历一场前所未有的深刻变革。传统的生产模式正在被打破——模块化设计、柔性化生产、个性化定制已成为行业共识。在此背景下，物流不再仅仅是"搬运货物"的辅助环节，而是成为贯穿企业全流程的"血管系统"。

现代汽车制造物流的核心目标可概括为"五化"：

而更具体的实施目标，则是实现"三零"：

1.2 物流IT成熟度演进路径

根据智能制造能力成熟度模型，汽车企业的物流IT能力演进可分为五个层级：

多数中国自主品牌当前处于L2-L3之间：核心业务已实现集成，IT框架已固化，但数据应用能力仍然较弱，设备层与IT层的信息集成度不高，工厂级大数据体系尚在建设中。

二、供应链协同：SRM的数字化革命

2.1 SRM的本质与定位

供应商关系管理（SRM, Supplier Relationship Management）的核心目标是：

通过与供应商建立长期、紧密的业务关系，通过对双方资源和竞争优势的整合来共同开拓市场，降低产品前期的高额成本，实现双赢的企业管理模式。

SRM的设计理念围绕"四化"展开：

• • 内外协同：集团采购、跨组织集成
• • 高效沟通：一个门户、一套管理、多种寻源、一个平台
• • 快速响应：精准分析与追溯
• • 合规约束：体系优化、业务执行、关系改善

2.2 SRM的全生命周期业务框架

SRM覆盖了从供应商准入到淘汰的全生命周期管理，其业务范围可概括为五个"适"字维度：

适时量：计划预测→采购发起→交付进度→业务预警

适地：发运/包装→在途物流→入厂物流→反向物流

适质：出厂检验→来料检验→质量索赔

适配额：供应商评价、生产保障

适时：供应商准入、产能调查

2.3 SRM的技术架构演进

从2009年的CS架构起步，经历了BS架构改造、SAP SRM引入、全集团版本切换等阶段，到当前第四代（SRM 4.0）已实现：

• • 全新架构：基于统一平台，前后端分离，静态资源加速
• • 分布式部署：分服务部署，分库分区分表，数据缓存
• • 国际化支持：多语言，海外站点专属链路加速
• • 移动应用：统一身份认证，PC/OA/移动端多端协同
• • 安全框架：全过程使用跟踪、行为分析

2.4 库存协同与准时化供货

SRM与LES、SAP、MES深度集成，实现多种配送方式：

关键能力包括：箱标签自动生成、支持组单（PDA扫描）、多收货地址、预测协同等。通过库存协同模块，实现供应商库存透明化、断点预警和Min/Max库存监控。

三、智能物流执行：LES驱动的精益配送

3.1 LES的核心价值

物流执行系统（LES, Logistics Execution System）的目标是辅助制造实现"五化"：

LES覆盖从供应商到生产线边的全链路物流管理，包含四大核心模块：

• • 物料仓储业务模块：28个业务流程
• • 物料拉动业务模块：8种拉动模式
• • 物流数据业务模块：仓储/拉动数据管理
• • 系统硬件设备环境：无线网络、工业终端

3.2 七种拉动模式深度解析

LES系统支持七种核心物料拉动模式，每种模式有其特定适用场景：

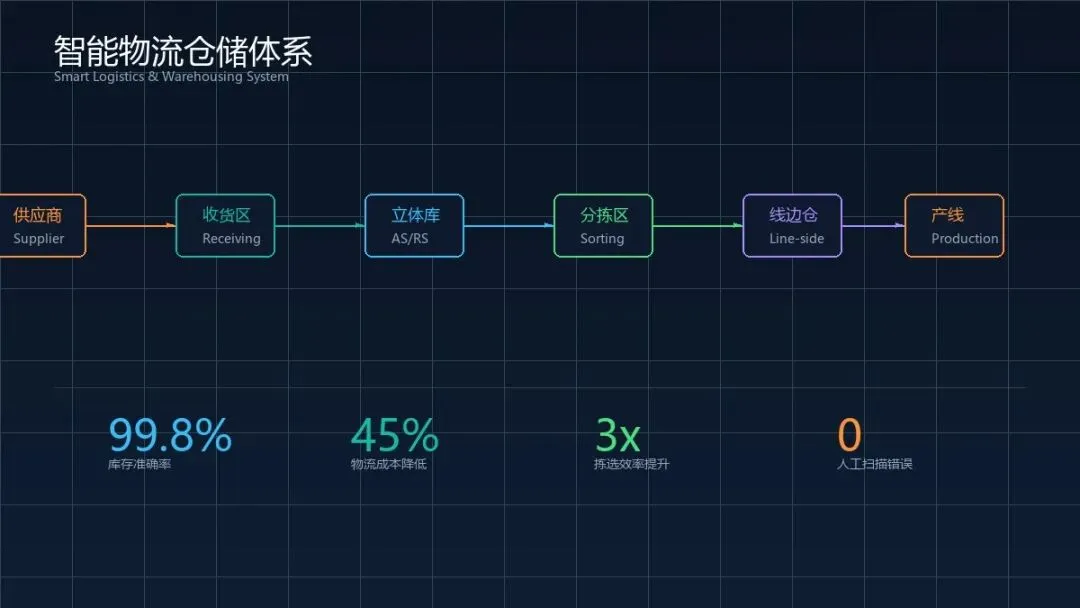

3.3 多级仓库管理与配额轮换

LES支持冲压板材库、焊装库、涂装库、总装库的多级仓库管理。在配额轮换方面，系统实现了多轨供货的智能轮换：

设供应商A、B的配额比例为，每天轮换一次，则第天的实际配额比例为：

其中为第天分配给A的批次量。系统在月底自动调整配额保证达标率，并统计/分析/考核配额KPI。

3.4 仓储无纸化与入场协同

现代LES系统正在推进全流程无纸化：

• • 车载管理无纸化：配送任务电子化
• • 拣配发运无纸化：扫描拣配替代纸质单据
• • 计划翻包无纸化：翻包任务自动下发

入场协同解决了车辆集中到货的拥堵问题：司机扫码→门岗扫描→道口识别与状态回传→按分配的卸货道口送货→离场道口释放。整个流程实现了实时抓取道口占用情况，避免停车区域浪费和厂内拥堵。

精益物流的核心公式：物流效率 = 准时交付率 × 一次准确率 / (库存成本 + 运输成本 + 管理成本)

四、制造执行与过程管控：ANDON系统的核心价值

4.1 ANDON系统的五大价值

ANDON生产过程管理系统覆盖汽车制造冲压、焊装、涂装、总装四大工艺车间，其五大核心价值为：

1. 1. 敏捷：通知自动化，快速有效解决，目视化管理
2. 2. 透明：生产透明化，实时了解过程，车身属性传递
3. 3. 智能：安全智能化，异常过程控制
4. 4. 集成：多系统集成，智能协作管理，统一化监控
5. 5. 归档：高效事件处理归档，生产过程追溯

4.2 三级通讯架构

ANDON系统采用经典的三级架构，具备良好的拓展性：

第一层：IT部署层——ANDON系统承上游IT系统，部署工业级以太网络，连接LED/LCD显示屏、工控机服务器等终端；

第二层：车间层——通讯中枢采用可编程控制器（Data PLC），与现场自动化底层通讯；

第三层：设备层——现场自动化底层控制生产工艺过程所有设备，基于ProfiNet协议架设自动化层网络。

4.3 五大核心模块

ANDON系统包含五大核心模块：

ANDON模块：人工呼叫触发，采集拉环信息、急停信息、产量信息、停线计时。停线分类为人工ANDON停、质量ANDON停、设备ANDON停、急停、短位、满位、暂停等。报警分四级推送：质量呼叫（工位报警）→设备呼叫（工位报警）→质量呼叫+设备呼叫（工位停线）→线体呼叫（线体停线）。

ALS模块（车体引导系统）：通过RFID TAG作为信息码体，在关键工位设置读写器对车辆进行识别，监控跟踪焊装白车身到总装成品交车之间的所有在线车辆。以某工厂为例：焊装车间跟踪14个过站（另分线17个），涂装车间跟踪21个过站+质量路由13个，总装车间跟踪10个过站+5个分线虚拟过站。

RCS模块（路由控制系统）：通过WBS（焊装与涂装之间）和PBS（涂装与总装之间）缓存区，根据设定的规则自动调度汽车流向。控制规则可基于最佳颜色分组、车型、配置等，最优化调度生产。

EPS模块（防错控制系统）：对加注设备、涂胶机器人、拧紧工具等关键设备进行工艺防错。系统下发程序号驱动设备工作，执行结果反馈至ANDON，不合格则控制输送线停线。

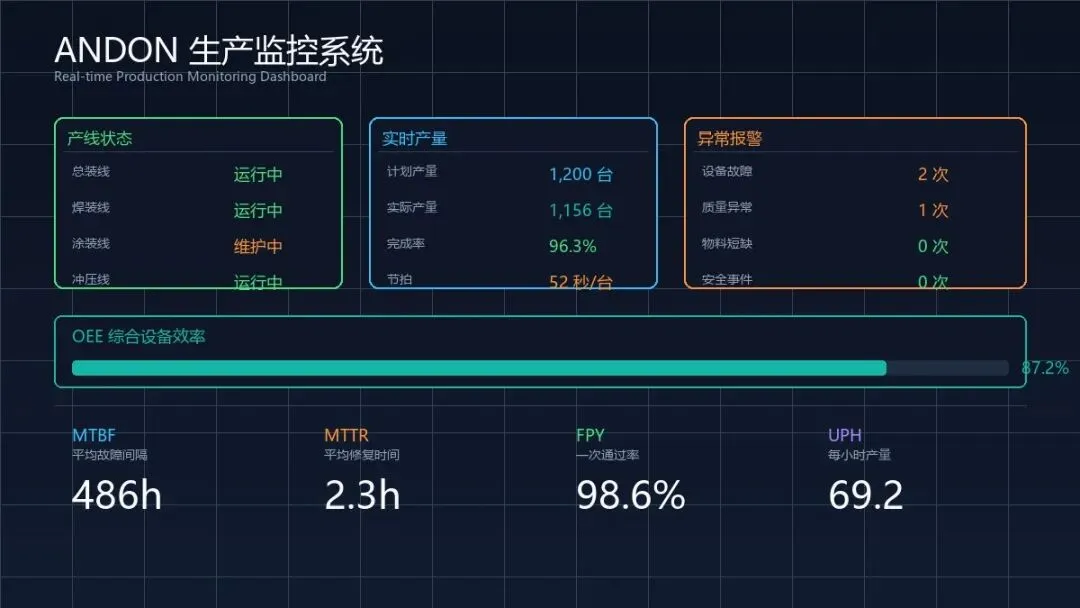

PMC模块（过程监视与控制）：三级画面架构——全厂总览（绿=达标/红=落后）→车间工艺流程→单线监控。实时报警汇总包含日期、时间、线体、描述，分类别颜色显示。

4.4 ANDON硬件规模

以某大型制造基地为例，ANDON系统硬件部署规模：

核心启示：ANDON系统不是一个简单的报警系统，而是一个贯穿四大工艺车间的生产过程管理中枢。它通过ALS实现车辆全程追踪，通过RCS实现柔性路由调度，通过EPS实现质量防错，通过PMC实现全厂透明化监控。

五、数据驱动决策：工厂数据分析平台

5.1 MT平台的产品定位

MT（Manufacturing Thinking）工厂数据分析平台致力于为各生产制造基地提供数据分析、数据挖掘、数据展示服务。其核心价值主张：

构建工厂数据抓手，发现和挖掘数据价值，让数据说话，让数据分析成为推动业务发展强而有力的新引擎。

5.2 四大子系统

MT平台由四大子系统构成：

MT01 数据分析平台：停线数据分析、拧紧数据分析、生产顺序分析、涂装顺序分析、质量缺陷分析、线平衡分析、三坐标分析等。面向"精、专、准"目标，提供具体业务场景的小而专的数据应用。

MT02 报表平台：生产报表、质量报表、物流报表、跨系统综合报表、售后质量报表。追求"快而全"，以优秀主机厂管理模式为导向，与业务共创标准化数据展示。

MT03 看板平台：实时生产看板、实时质量看板、实时物流看板、实时设备看板、工厂大屏展示、移动端展示。底层数据实时采集，过程数据实时计算，自适应PC/手机/PAD。

MT04 调度平台：ETL调度与维护、接口状态监控、报警管理、日志管理、邮件报警推送。多任务并触发执行，依赖式调度，可视化调度管理。

5.3 扭矩分析：从数据到工艺优化

MT平台在拧紧数据分析方面具有深度实践。静态扭矩与动态扭矩是两个核心概念：

静态扭矩：螺栓停止后沿拧紧方向克服静态摩擦达到的最大扭矩，是质检部门检验装配质量的依据。

动态扭矩：装配过程中工具实时显示的扭矩，克服动态摩擦，是工艺给出的装配值。

扭矩加转角控制法（T+A）：

其中为第一阶段扭矩控制值（如），为第二阶段角度值（如），为扭矩-角度系数。

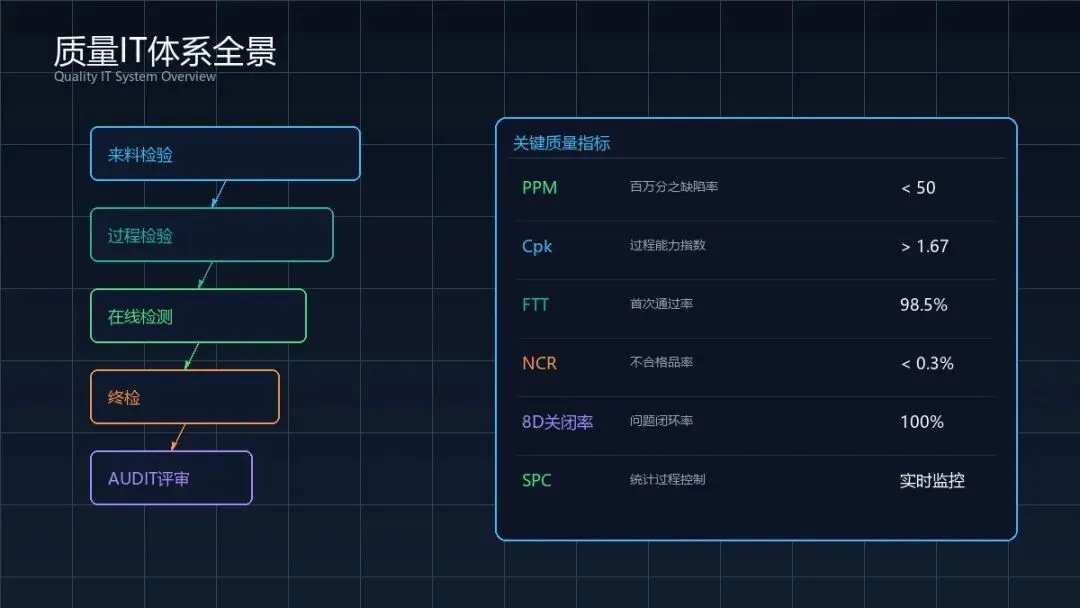

5.4 统计过程控制与CPK

MT平台实现统计分析过程控制（SPC），集团标准要求：

其中为规格上限，为规格下限，为过程均值，为标准差。为合格，低于则不合格。

5.5 机器学习辅助决策

MT平台引入机器学习进行辅助决策，通过特征提取→特征描述→标签分类的流程，从OK数据中寻找异常数据点。采用正态拟合方法找出小概率事件，采用聚类分析（凝聚类算法重心法）进行多变量类别划分。

关键分析功能包括：

• • 停线分析：满位、短位、越位、拉绳、设备等多维度统计
• • 喷涂顺序分析：颜色切换返工风险预测
• • 车辆滞留分析：识别非增值等待时间
• • 消息推送：报警预警类消息+标准看板消息

数据价值公式：，数据价值 = 数据质量 × 分析速度 × 可行动性。

六、TOC约束理论：瓶颈驱动的持续改善

6.1 TOC的核心理念

TOC（Theory of Constraints）由以色列物理学家高德拉特创立，是世界三大主流管理思想之一（与精益生产、六西格玛并列）。其思想核心为：

整体观、逻辑观、动态观——以科学家的思维进行管理创新，化繁为简。

TOC的五个聚焦步骤：

6.2 TOC改善实践案例

在某制造基地的焊装分厂改善项目中，TOC方法论的实践成果显著：

瓶颈识别：通过节拍分析确认UB线为瓶颈线体（库存被拉空次数最多）。

挖掘瓶颈：针对机器人节拍波动问题（改善前波动s，改善后波动s）；针对焊渣清理问题，通过现状树→根源问题分析进行改善。

迁就瓶颈：针对板件变形质量问题进行改善。

改善成果：

稼动率从提升至，提高产能台车/年。

6.3 OEE计算模型

设备综合效率（OEE）的计算公式为：

其中：

6.4 TOC与信息化的融合价值

将信息化系统充分融入TOC及精益的思想，使信息化的价值由被动向主动转变：

通过信息化支持，OEE的改善速度可提高（从个月缩短到个月），并提高OEE相关数据的精准度。

TOC的核心公式：，任何非瓶颈资源的利用率都不应超过瓶颈资源的利用率。

七、制造物流IT体系的总体架构

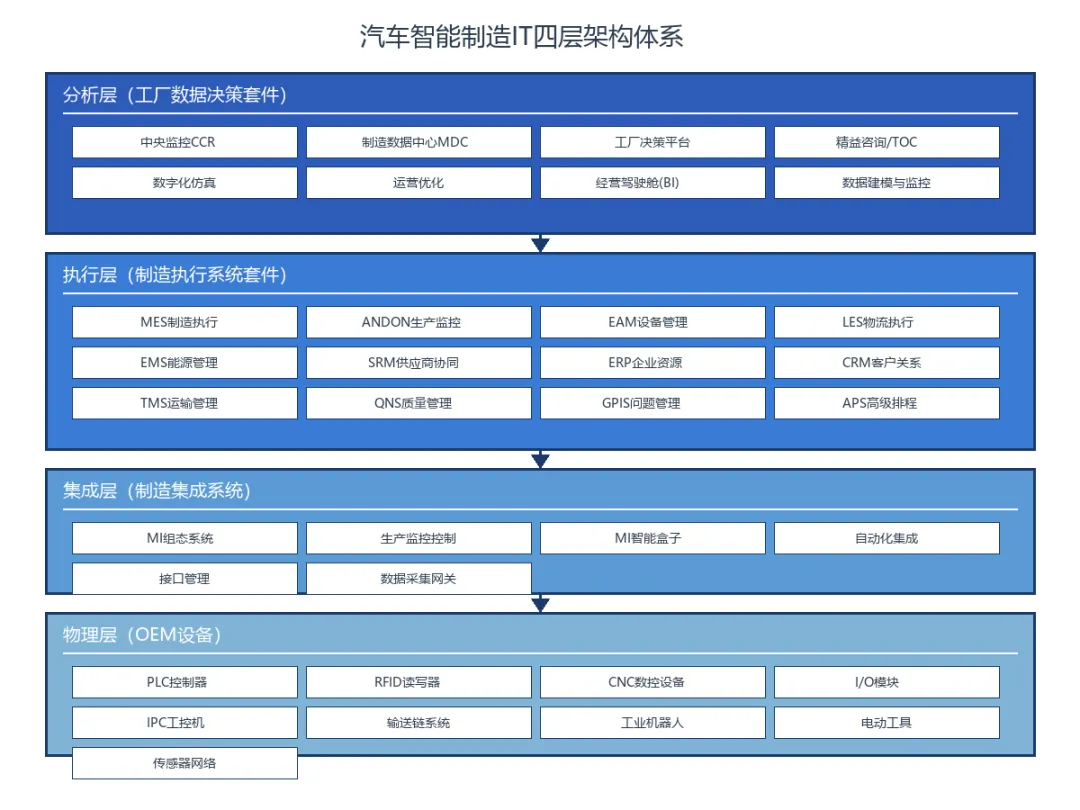

7.1 四层架构体系

综合以上分析，汽车制造企业的物流IT体系可归纳为四层架构：

7.2 IT与OT的深度融合

IT与OT融合的关键场景包括：

设备工艺防错：车辆到位→RFID扫描→MES生成车辆队列信息/程序号→PLC下发到拧紧/加注/涂胶设备→设备执行→结果反馈→OK释放/NOK停线。全程无需人工扫描枪操作，替代传统扫描枪提高制造节拍。

透明化监控：PMC三级画面（全厂→车间→线体），实时报警汇总，分类别颜色显示，相关人员快速及时处理。

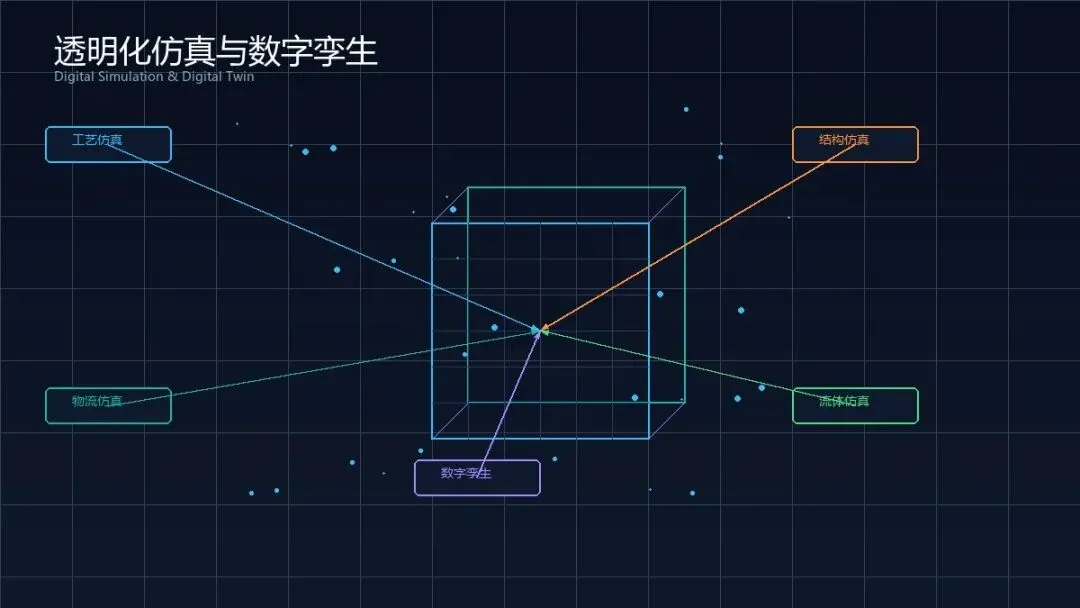

数据双向驱动：实体驱动虚体（现场信号→仿真模型），虚体反控实体（仿真决策→设备指令），实现远程决策与调控。

7.3 研发到制造的信息贯通

核心贯通两条线：

BOM信息贯通：研发TC系统→中央制造BOM（Central MBOM）→配置管理→变更管理→下游ERP/MES/SRM/LES集成，实现BOM及产品配置数据从研发到制造到售后的贯通。

BOP与EWI信息贯通：工艺技术参数信息的同步，为工厂采用IOT技术进行自动装配和校准防错提供可能。TC研发系统输出的工艺文件直接传递到MES系统用于参照，消除纸质文件维护。

八、总结与展望

8.1 核心洞察

通过对汽车制造企业物流IT体系的系统拆解，我们可以得出以下核心洞察：

第一，智能制造的根基是数据贯通。从BOM到MES到LES到SRM，所有系统的价值都建立在数据的准确、及时、贯通之上。BOM是DNA，MES是中枢，LES是血管，SRM是神经末梢。

第二，透明化是智能化的前提。无论是PMC的全厂监控、ANDON的实时报警、MT的数据看板，还是数字化仿真的3D透明化，其本质都是让管理者"看见"生产过程。

第三，瓶颈思维是持续改善的引擎。TOC约束理论告诉我们，任何系统都存在瓶颈，管理的本质是找到瓶颈、挖尽瓶颈、迁就瓶颈、突破瓶颈、重头再来。信息化系统使这一循环从个月缩短到个月。

第四，IT的终极目标是"三零"：零缺陷、零浪费、零干预。从被动存储到主动智能，IT的价值定位正在从"工具"向"参与者"转变。

8.2 未来方向

展望未来，汽车制造物流IT体系的发展方向包括：

• • 从数据展示到智能预测：机器学习辅助决策，从"发生了什么"到"将发生什么"
• • 从单工厂到全集团：标准化推广，统一架构，跨基地数据贯通
• • 从人工干预到无人干预：杜绝一切人为因素，提供智能无人干预解决方案
• • 从系统间集成到业务间融合：信息化和工业化的深度融合
• • 从功能交付到体验交付：移动化、高易用性，以人为本

智能制造的下半场，比拼的不是谁先上线了哪个系统，而是谁能让数据真正流动起来，让决策真正依靠数据，让改善真正形成闭环。

用智慧驱动生产力——这不仅是一句口号，更是制造企业IT存在的全部意义。

本文基于汽车制造企业一线IT实践材料系统整理而成，旨在为行业同仁提供参考。文中涉及的具体数据为特定企业特定时期的实践数据，仅供参考。
