技术指导手册 · V01

固态电池生产线

各工艺节点生产环境需求

工艺节点分章 · 温湿度 / 洁净度 / 气体环境 · 敏感材料操作 · 环境过渡 · 标准依据

编制 Mason MA · 2026-07-28 · 版本 V01

────────────────────────────────────────

1.0. 手册说明与适用范围

2.1. 生产线总览与环境分区

3.2. 电极制备（干法 / 湿法）

4.3. 固态电解质成膜

5.4. 电芯组装（叠片 / 卷绕）

6.5. 致密化（等静压 / 热压）

7.6. 封装工序

8.7. 化成分容与后处理

9.8. 敏感材料操作限制与注意事项

10.9. 工艺节点间环境过渡要求

11.10. 标准规范与参数依据

12.附录：速查表

第 0 章　手册说明与适用范围

编制目的：为固态电池（含半固态/全固态）中试线及量产线的洁净厂房设计、暖通空调（HVAC）系统配置、干燥房建设与日常生产环境管理提供技术依据，按工艺节点逐一给出温湿度、露点、洁净度（ISO 等级）、气体环境等关键参数。

适用范围：硫化物、氧化物、聚合物（含卤化物、复合体系）三大固态电解质技术路线的电芯生产线；重点覆盖电极制备、固态电解质成膜、电芯组装、致密化、封装、化成分容六大工艺段。

⚠️ 重要声明截至编制日，国内尚无固态电池专用的工厂设计国家标准。本手册参数体系以 GB 51377-2019《锂离子电池工厂设计标准》 、 GB 50073-2013《洁净厂房设计规范》 、 ISO 14644-1（GB/T 25915.1） 为骨架，叠加固态电池行业公开的工程实践值（文中标注为「行业实践」）。硫化物路线的水氧指标严于现行国标，以头部企业中试线实践为准。工程实施时应以最终确认的工艺包（PFD/PID）及材料供应商 TDS/MSDS 为准。

第 1 章　生产线总览与环境分区

固态电池相较液态锂电池，工艺链在前、中段发生结构性重构：湿法涂布→干法电极，隔膜→固态电解质膜，注液工序取消，新增等静压致密化与高压化成。环境控制的核心矛盾从「防粉尘+防水分」升级为「超低水氧+惰性气氛+防 H₂S」。

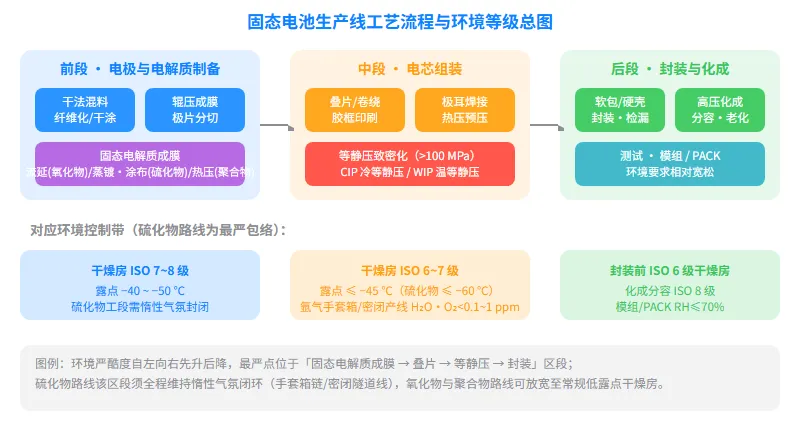

图 1-1　固态电池生产线三段式工艺流程与环境控制带总图

1.1 三大技术路线的环境需求差异

依据：GB 51377-2019；行业实践综合自米开罗那/伊特克斯固态电池手套箱技术资料、KINTEK 固态电解质工艺说明、行业设备市场分析报告（详见第 10 章）。

1.2 关键环境参数速览

≤ −50 ℃　硫化物工段外围干燥房露点（行业实践）

< 0.1 ppm　硫化物手套箱 H₂O / O₂ 含量

ISO 6~8 级　各工段洁净度等级区间（ISO 14644-1）

≥ 5 / 10 Pa　干燥房间压差 / 对室外压差（GB 51377）

60–80 次/h　干燥房换气次数（行业实践）

≤ 1%　干燥房围护结构漏风率（行业实践）

1.3 露点温度 ↔ 含湿量对照（环境设计的公共语言）

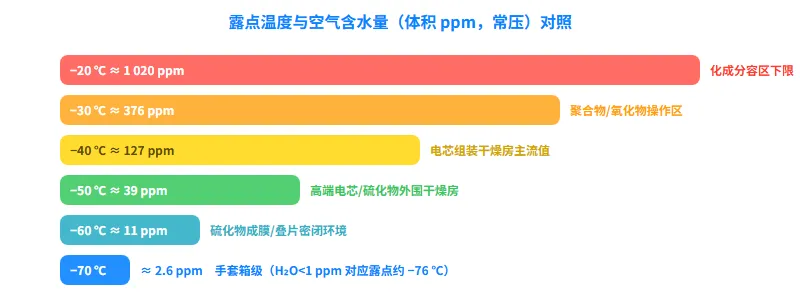

图 1-2　露点—含湿量对照条图（条长示意含水量数量级，数值为常压近似值）

? 工程提示「露点 −50 ℃ 的干燥房」含水量约 39 ppm，与硫化物电解质要求的 H₂O < 0.1~1 ppm 相差 1~2 个数量级—— 干燥房不能替代手套箱/密闭惰性气氛线 ，这是固态电池厂房与传统锂电厂房设计的本质区别（干燥房定位为「二级防护外壳」）。

第 2 章　电极制备（干法 / 湿法）

前段核心任务是将正负极活性材料、固态电解质粉体、导电剂与粘结剂加工为极片。固态电池（尤其硫化物路线）优先采用干法电极工艺：干混（双桨叶研磨/球磨）→ 纤维化（双螺杆挤出）→ 干法涂布/辊压复合 → 分切。

2.1 环境参数要求

依据：GB 51377-2019（正负极车间空调系统分设、产尘车间独立空调+除尘）；洁净等级划分参照 ISO 14644-1；干法工艺环境值为行业实践（车研咨询《固态电池设备市场发展现状分析》、行业净化工程技术资料）。

2.2 关键控制点

·正、负极车间必须分开设置空气调节系统（GB 51377-2019 强制性做法），防止正负极粉尘交叉污染引发微短路与自放电。

·产尘量大的干混/纤维化间设独立空调 + 粉尘处理装置，对相邻区域保持相对负压，杜绝粉尘外逸；室内金属粉尘按可燃粉尘管理（防爆电气、除尘器泄爆）。

·干法电极无溶剂，故无 NMP 排放处理需求，但粘结剂（PTFE）纤维化后吸湿会导致极片脆化——中间品必须密封 + 干燥存放。

·含固态电解质的复合电极粉料，其环境按「电解质敏感性就高不就低」原则执行：混入硫化物电解质的正极混料，整段工序按硫化物标准（氩气、H₂O<1 ppm）管理。

·防静电：设备外壳接地电阻 ≤ 4 Ω，地面采用防静电环氧自流平或 PVC（表面电阻 10⁴~10⁹ Ω），人员穿防静电服并经人体静电释放装置。

? 禁止事项① 硫化物复合粉料严禁在开放干燥房内直接倒料、过筛；② 球磨细化硫化物严禁使用醇类溶剂（与硫化物反应产 H₂S），仅允许无水正己烷、甲苯等非极性溶剂；③ 干混后的粉料水分应经卡尔费休法抽检，粉体水分 < 50 ppm 方可流转下道。

第 3 章　固态电解质成膜

固态电解质膜取代传统隔膜 + 电解液，是全线环境要求最严的工序。三条路线成膜方式不同：氧化物用流延 + 高温烧结，硫化物用干法压制 / 湿法涂布 / 真空蒸镀，聚合物用热压 / 挤出流延。

3.1 硫化物电解质成膜（最严工况）

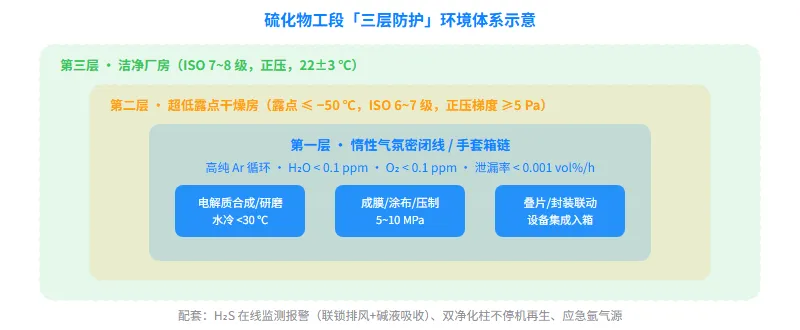

图 3-1　硫化物电解质工段「手套箱链—干燥房—洁净厂房」三层防护体系

☠️ H₂S 专项安全（硫化物路线强制）硫化物电解质遇水立即水解释放 硫化氢（剧毒、易燃易爆） 。工作场所 H₂S 最高容许浓度 MAC = 10 mg/m³ （GBZ 2.1-2019），报警值建议按 ≤1/2 MAC 设定；箱体及操作区必须配置 H₂S 固定式检测报警（GB/T 50493 选型）、事故排风联锁与尾气碱洗/吸附装置；操作人员配备便携检测仪与逃生呼吸器。

3.2 氧化物电解质成膜（流延 + 烧结）

·烧结炉区为高温高能耗区，应与干燥房物理分隔，单独设通风散热与炉气排放处理；锂挥发物（Li₂O/LiOH 气溶胶）需经高效过滤后排放。

·惰性气氛烧结时严禁使用硅钼棒加热元件（Ar 中快速损坏），设备选型阶段即应确认气氛兼容性。

·冷却全程保持气氛流通，防止样品被还原、析出杂相。

3.3 聚合物电解质成膜（热压 / 挤出）

依据：ISO 14644-1；GBZ 2.1-2019；GB/T 50493-2019；行业实践综合自伊特克斯/米开罗那硫化物手套箱方案、LLZO 烧结工艺文献（管式炉可控氧分压烧结方案）、KINTEK 工艺资料。

第 4 章　电芯组装（叠片 / 卷绕、胶框印刷、焊接）

中段将极片与固态电解质膜堆叠/卷绕为电芯。固态电解质片脆性大、无隔膜缓冲，叠片精度与环境洁净度直接决定良率；硫化物路线与含金属锂负极的电芯须在惰性气氛内完成。

4.1 环境参数要求

4.2 关键控制点

·对位精度：叠片/封装对位偏差建议 < 50 μm（行业实践），环境温度波动会引起设备热漂移，叠片间恒温精度宜 ±1 ℃。

·颗粒物即缺陷：无隔膜结构下，≥5 μm 金属颗粒可直接刺入电解质膜形成枝晶通道，叠片工位建议局部 ISO 5 级层流罩 + 在线粒子监测。

·防静电为强制项：静电吸附粉尘并可能击穿电解质膜——FFU 配离子风棒，人员、设备、载具全接地。

·电解质片脆性大，机械手吸嘴、传送带材质与真空度需验证，防止暗裂；碎片粉尘（硫化物）按有毒粉尘收集处理。

·焊接飞溅物为高温金属颗粒，必须以围挡+局部排风约束在工位内，排风经 HEPA 过滤，且不得破坏箱体/干燥房压差。

第 5 章　致密化（等静压 / 热压）

通过 >100 MPa 的均匀压力消除固-固界面孔隙、抑制枝晶。冷等静压（CIP）以液体为介质、温等静压（WIP）在 60~120 ℃ 水/油介质中进行，为批次式工艺。

·等静压为间歇工艺，进出料频繁——装篮区与干燥房之间应设缓冲间，避免开门破坏露点。

·介质（水/油）泄漏会带来局部高湿，承压间地面设围堰与排水，湿度传感器联锁报警。

·密封袋破损电芯（压后检出）视为受潮品隔离处理，不得直接回流干燥房。

第 6 章　封装工序

固态电池无注液工序，封装定位为「隔绝水氧 + 维持内部压力」。软包路线为主流（利于等静压与体积变化缓冲），硫化物体系亦采用带压力维持结构的硬壳。

⚠️ 注意封装是电芯内部环境的「定格」时刻：封装腔体内的微量水汽会被永久封入电芯。终封工位的局部微环境（腔体内）应独立监测露点/水氧，而非仅依赖房间指标；封装后 100% 检漏（氦检），密封不良品按受潮品处置。

第 7 章　化成分容与后处理

全固态电池化成需施加远高于液态电池的机械压力（行业实践：夹具压力由传统 3~10 t 级提升至 60~80 t 级），以促成固-固界面塑性变形与低阻抗离子通道；环境要求较前中段放宽。

依据：GB 51377-2019（化成老化区通风、防火分区）；GB 50016-2014（防火）；行业实践综合自清阳工程、新亚恒佳等锂电净化工程技术资料及固态电池设备行业报告。

第 8 章　敏感材料操作限制与注意事项

按材料逐项列出操作环境限制条件。执行原则：混合体系按其中最敏感组分的要求管理（就高不就低）。

8.1 硫化物固态电解质（Li₆PS₅Cl、Li₃PS₄、LGPS 等）

8.2 金属锂 / 锂合金负极

8.3 氧化物电解质（LLZO 等）

·潮湿空气中发生 Li⁺/H⁺ 交换生成 LiOH，继而与 CO₂ 反应生成 Li₂CO₃ 表面层，界面阻抗大幅上升——粉体与烧结片的研磨、储运环境露点 < −30 ℃，烧结片使用前如有暴露史需热处理再生。

·研磨容器仅限氧化锆罐（不锈钢罐铁污染使电导率下降）；长时间研磨须间歇运行防局部过热相变（立方→四方）。

·粉尘为碱性刺激性粉尘，工位局部排风，人员防尘防护。

8.4 聚合物电解质与锂盐（PEO / LiTFSI 等）

·LiTFSI 等锂盐强吸湿，称量、配料在 RH < 10%（露点 ≤ −30 ℃）环境完成，开封后干燥密封保存。

·聚合物基体温度敏感：混炼/热压超温导致分子链降解，设备设超温联锁。

·使用乙腈等溶剂时，按甲类/乙类防爆区管理：防爆电气（Ex d IIB T4 及以上）、独立排风、溶剂蒸气浓度监测。

8.5 正极活性材料（高镍三元、LCO 等）

·高镍材料（NCM811 及以上）表面易与水汽/CO₂ 反应生成 LiOH/Li₂CO₃ 引起浆料凝胶与产气——开封、混料区露点 ≤ −30 ℃。

·粉尘具刺激性与可燃性，产尘点局部收尘，正极车间与负极车间空调、动线完全分离。

第 9 章　工艺节点间环境过渡要求

环境事故大多发生在「交界面」：人员进出、物料传递、维修开箱。本章给出干燥间/洁净间/惰性气氛环境之间的转换标准与传递保护措施。

9.1 压差梯度体系（GB 51377-2019）

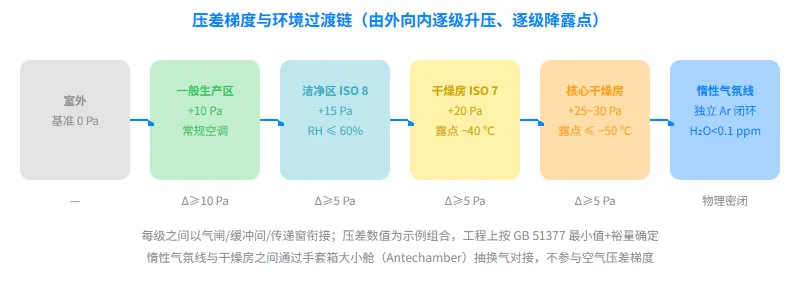

图 9-1　由室外至惰性气氛线的压差梯度与露点递降链

9.2 人员进出流程

图 9-2　人员进入低露点洁净干燥区的标准动线

·缓冲间（气闸室）双门电气互锁，禁止两侧门同时开启；开门时间与频次纳入 MES 统计考核。

·人体每人散湿约 50~100 g/h，干燥房设计须按定员数计入湿负荷；超员即报警。

·露点温度差别大的干燥房、有洁净度要求与无洁净度要求的干燥房，分开设置空调系统（GB 51377-2019）。

9.3 物料传递保护措施

9.4 环境转换验收标准（转产/检修后复产）

·干燥房复产：连续 24 h 露点达标且波动 < ±3 ℃、压差达标、粒子计数复测合格（ISO 14644-1 规定的采样点数与置信度）后方可投料。

·手套箱开箱检修后：整箱置换（真空/充氩或大流量吹扫）→ 净化柱再生 → 水氧仪读数稳定 < 0.1~1 ppm 并保持 4 h → 泄漏率复测 < 0.001 vol%/h。

·在线监测点位：每个独立干燥房至少 1 个露点仪 + 1 个压差计（关键房间冗余双测点）；硫化物区加 H₂S、O₂ 探测；数据接入 FMCS/EMS 并设两级报警（预警/联锁）。

第 10 章　标准规范与参数依据

固态电池暂无专用工厂设计国标，工程上以锂离子电池与洁净厂房通用标准为主体，叠加行业实践值。下表为本手册引用的标准清单及其在各章的作用。

10.1 主要网络信息来源（编制时检索核验）

·车研咨询《固态电池设备市场发展现状分析》——工艺链重构、各工段设备与环境要求（cheyanzixun.com）

·《固态电池量产提速，设备成关键》——前中后段工艺与设备梳理（sohu.com）

·米开罗那《固态电池中试线双柱手套箱》——H₂O/O₂<0.1 ppm、双净化柱、泄漏率 0.0006 vol%/h（163.com）

·伊特克斯《为什么硫化物固态电池必须全程使用手套箱》——水氧指标、各工序环境要点、H₂S 处理（toutiao.com）

·KINTEK《固态电池浆料制造为何必须在受控气氛中进行》《硫化物全固态电池惰性气氛组装》——干燥室/手套箱分工与露点建议

·海博尔《储能电池车间建设指南》——GB 51377 压差梯度、围护气密性、漏风率 ≤1%、缓冲间做法

·清阳工程/新亚恒佳/中发净亿方——锂电净化车间分级环境参数（洁净等级、露点、换气次数、防爆防静电）

·MIRI Powder《电解质粉体行星球磨方案》——LLZO/硫化物研磨环境与溶剂禁忌、水分 <50 ppm

·一韦科技/凯德利《LLZO 可控氧分压超高温烧结方案》——烧结温度、气氛与冷却要求

? 使用提醒网络来源的「行业实践值」代表当前主流做法而非强制标准，随硫化物路线量产成熟度提升可能收紧或放宽；项目执行时应以工艺包、设备商 URS 及最新版标准为准，本手册建议每 12 个月复审一次。

第 附 章　速查表

附表 A　各工艺节点环境参数汇总（硫化物路线为最严包络）

附表 B　ISO 14644-1 洁净度等级与习惯称谓对照（≥0.5 μm 粒径）

附表 C　露点—含湿量—典型应用对照

附表 D　日常监测与报警建议

《固态电池生产线生产环境技术指导手册》 V01编制 Mason MA · 2026-07-28
