做涂布这些年，有个问题始终绕不开：异物。
不管是光学膜的雾度超标、锂电池极片的短路隐患，还是功能涂层的针孔与缩孔，追根溯源，十有八九跟异物脱不了干系。
一块微小的金属屑、一粒环境中的粉尘、一段设备磨损产生的碎屑，落在湿膜上就是一颗缺陷。
后果呢？
轻则降级处理，重则整卷报废，更别说电池内部异物引发的热失控风险。
所以异物管控这件事，不是要不要做的问题，是做到什么程度的问题。
一、异物从哪里来？
管异物之前，得先知道异物长什么样、从哪来的。

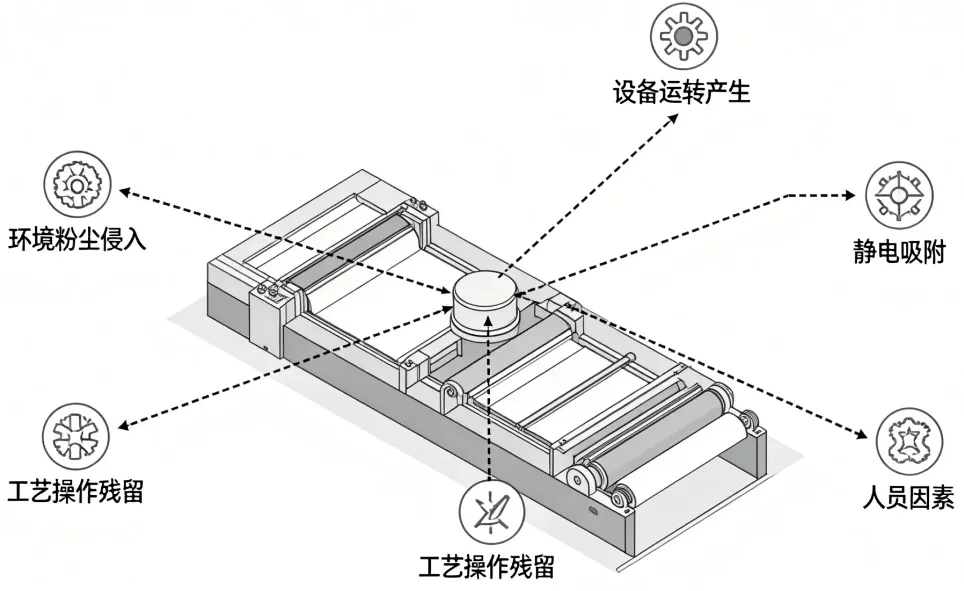

涂布产线的异物来源，归纳起来就六个渠道：
原材料带入。 基材自身携带的粉尘、毛屑，浆料中未分散的团聚体或杂质颗粒。这些东西从进厂那一刻就已经在了。
环境粉尘侵入。 车间空气中的悬浮颗粒，人员走动扬起的灰尘，净化系统未覆盖区域的交叉污染。
设备运转产生。 导辊、轴承、涂布模头唇口、分切刀具，高速运转中必然产生磨损碎屑。金属碎屑尤其危险，导电、难清除、隐蔽性强。
静电吸附。 基材与导辊摩擦产生静电，把空气中的带电粉尘牢牢吸在表面。
工艺操作残留。 换型时管道内残留的干涸浆料、烘箱内壁凝结的挥发物、涂布头未清理干净的料块。这些东西在下一次开机时脱落，直接变成缺陷源。
人员因素。 金属饰品、工装上的金属配件、不规范的穿戴、不必要的走动。
异物的类型也分三六九等，金属异物危害最大，能引发短路、自放电、热失控，非金属颗粒主要影响外观和性能一致性，凝胶块和结皮则会在涂层表面留下不规则划痕或斑点。
知道了敌人是谁，接下来布防。
二、环境防线
2.1 洁净度分级
不同区域、不同产品对洁净度的要求不一样。
涂布操作区：ISO 5级，每立方米空气中≥0.5μm的粒子不超过3520个。涂布机内部：ISO 6-7级。车间整体环境：ISO 7-8级。放卷、收卷区域：不低于ISO 8级。
普通涂布产品可以放宽，但光学膜、锂电池极片这类高精度产品，涂头部必须往ISO 5级靠。
2.2 压差与温湿度
洁净区与非洁净区之间保持正压差，不同洁净等级的相邻区域之间压差通常≥5Pa，洁净区与室外大气之间压差应≥10Pa。压差不足时，外部脏空气会倒灌进来。
温湿度也不能马虎。温度波动会影响基材尺寸稳定性，湿度太高容易导致浆料吸潮变质，太低则静电加剧。具体数值根据材料和工艺定，但恒温恒湿是底线。
2.3 日常监测
洁净度不是建完就完事了。定期落尘粒子检测、压差记录、温湿度记录，这些数据要可追溯。发现异常立即通知责任部门调节。
换气次数也要管。万级洁净室换气次数通常在每小时30次左右，具体取值需根据工艺产尘量和人员密度等因素综合确定。过滤器的更换周期要有记录，不能用到堵死了才换。
三、物料防线
物料是异物的第一来源，也是最好管控的环节。
3.1 浆料过滤
过滤是拦截颗粒最直接的手段：从储料桶到涂布头，依次使用不同精度的过滤器。
举个例子：100μm → 50μm → 25μm → 10μm。逐级拦截，大颗粒在前面挡住，小颗粒在后面兜底。
过滤器选型要看浆料粘度和固含量。袋式过滤器适合高粘度浆料，滤芯式适合低粘度。更换周期根据压差确定，压差到了设定值就必须换，不能硬撑。

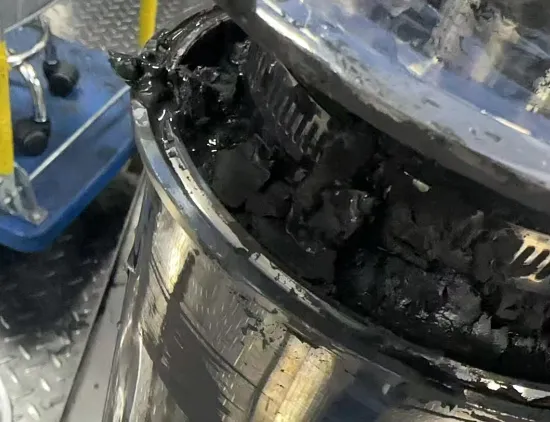

滤芯超期使用的后果很严重。有案例显示，滤芯在特定工况下使用超过一定时长后，截留的凝胶块堵塞滤孔，继续使用可能导致滤芯破裂。因此应严格依据压差监控来确定更换时机。
3.2 除铁
对锂电池等行业，浆料除铁是标配，推荐三道除铁、六道过滤的配置。
磁性件安装在管道内，定期清理吸附的金属颗粒。
检测能力方面，磁性异物及金属杂质的检测精度不低于10ppb。
3.3 浆料管理
密封保存，防止结皮和落尘。使用前适度搅拌，但注意别引入气泡。
先进先出原则必须执行，过期浆料坚决不用。
3.4 基材清洁
放卷后、涂布前，基材表面必须清洁。
粘尘滚轮是常用方案，粘性滚轮剥离附着异物，再转移到粘性胶带上，胶带适时更新。
更彻底的可以用等离子清洗或静电刷。
基材两个面都要处理，单面清洁不够。
四、设备防线
4.1 涂布头系统
每次换型、停机后，料槽、转移辊、涂布模头唇口必须彻底清洗，任何残留的干涸浆料，下一次开机就是颗粒源。
不生产时，模头保护挡板要放下来或盖上保护盖，别觉得这是小事，灰尘落在唇口上，再开机就是一道划痕。
定期检查转移辊、背辊表面有无损伤划痕。这些地方容易藏污纳垢。
4.2 供料系统
定期用合适溶剂冲洗整个供料系统，直到冲洗液干净无杂质，泵的密封性要检查，防止机械磨损产生的金属屑进入浆料。
管路设计也有讲究，90°弯管处容易形成浆料死角，残留浆料在静置一段时间后可能结皮，脱落后成为杂质。
4.3 烘箱系统
烘箱内壁和风嘴需要定期清洁。长期运行后，浆料中的挥发性物质会凝结在内壁和风嘴上，积累到一定程度就掉下来，随热风吹到未干燥的膜面上。
烘箱密封性也要检查，防止外部空气未经高效过滤直接进入。
4.4 导辊与路径清洁
所有导辊、张力辊表面定期用无尘布蘸溶剂擦拭。
导辊上的脏东西会转移到基材背面，再通过卷绕转移到正面。
4.5 设备磨损点监控
轴承、刀具、滑轨这些易磨损部位，加装防尘罩。标注高风险产屑点位，明确每班清理、点检、除磁的作业规范。
夹具尽量采用非金属化设计，降低金属碎屑风险。
五、人员防线
人员既是最大的不可控因素，也是最好的管控抓手。
5.1 准入管控
进入洁净区必须穿戴洁净服、口罩、手套，经风淋室除尘。
风淋入口、洁净区入口布设异物管控公示看板，明确禁止佩戴的金属物品清单、工装穿戴标准。
金属饰品、破损工装上的金属配件，都容易掉落产线。
5.2 行为规范
规范人员在设备周边的活动，避免不必要的走动和交谈。
5.3 培训与意识
操作工要能识别常见异物缺陷，知道什么时候该停机检查，什么时候该上报。培训不能只做一次，定期复训、案例分享都要跟上。
六、检测防线
预防做得再好，检测也不能省，检测是最后一道关口。
6.1 在线检测
CCD视觉检测可以全检极片整齐度和表面缺陷，激光异物检测装置能识别数微米级微小异物，高端设备可达亚微米级。
在线除尘设备要配套安装。粘尘滚轮、静电消除器、气刀这些，不是装了就完事，要定期检查效果。
6.2 离线检测
对各工序易产尘点位定期取样，用ICP分析成分，超景深显微镜测量尺寸。
对不良品，用CT扫描定位异物，通过SEM-EDS分析元素组成，判断异物来源。
6.3 数据监控
实时监控不良率、短路率、自放电不良率等核心指标。数据异常就是警报，必须启动排查。
七、异常追溯
异物管控最怕什么？怕问题反复出现却找不到原因。
7.1 建立追溯体系

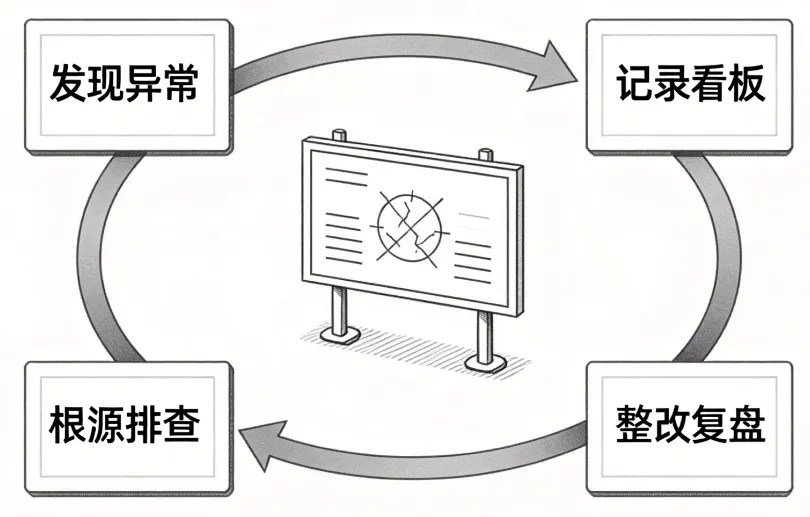

设置不良异物公示看板，记录异物类型、产生点位、诱发原因、整改方案。每一次异常都要闭环，排查、整改、复盘、迭代。
7.2 预警与升级
针对不同工艺过程建立异物预警限值和升级限值。超过预警限值启动根本原因调查，超过升级限值就要考虑降速、停工、扣留产品。
7.3 持续改进
高频问题点位要更新管控标准。单次清理整改解决不了问题，要把经验固化成制度。
八、常见问题快问快答
问：车间洁净度达标了，为什么还是有颗粒缺陷？
答：洁净度达标只说明空气中悬浮粒子数量合格。颗粒还可能来自基材本身、浆料、设备磨损、静电吸附。环、料、机、人、法五个维度都要排查。
问：过滤器多久换一次？
答：看压差，不看时间。压差到了设定值就必须换。但最长使用时间也要设上限。
问：涂布头每天都要拆洗吗？
答：换型或长时间停机后必须彻底清洗。连续生产时每天至少做一次表面清洁，重点是模头唇口和料槽。不生产时盖上保护盖。
问：静电怎么消除最有效？
答：离子风棒配合静电消除器，安装在放卷后、涂布前。关键指标是离子平衡度和残留静电压。同时控制环境湿度，湿度太低静电加剧。
写在最后
异物管控这件事，说到底就三个字：防、查、改。
防得住，就少出事。
查得准，就找得到根。
改得透，就不再犯。
这套体系不是写出来就完事了，它要落地到每天的班前会、每次的换型清洁、每班的点检记录、每次的异常处理。
写进文件里的东西，只有被人执行了才算数。
