建设一条环保达标的石英砂酸洗生产线，核心在于解决三大污染源：酸性废气（酸雾）、含氟/重金属废水、固体酸洗泥渣。现代环保型生产线必须采用“密闭反应+资源循环+末端治理”的系统工程。
以下是环保达标石英砂酸洗生产线的全套设备配置清单及工艺解析：
一、 核心生产工段设备
（源头减量与密闭化）
传统敞口酸洗槽已被淘汰，环保产线必须采用全密闭、自动化的反应设备，以最大限度减少酸雾逸散和酸液浪费。
1. 密闭式酸洗反应釜 / 动态酸洗流化床
设备特点：采用内衬聚四氟乙烯（PTFE）、玻璃钢（FRP）或特种防腐合金的密闭罐体。配备机械搅拌或釜体自转翻滚功能，使石英砂与酸液动态均匀接触，缩短反应时间。
环保亮点：全密闭设计，顶部预留负压抽气接口，直接对接废气处理系统，杜绝酸雾无组织排放。
2. 自动配酸与精准加药系统
设备配置：PLC控制的计量泵、在线pH计、温度传感器、自动阀门组。
环保亮点：根据石英砂杂质含量精准配比酸液（如盐酸、草酸、微量氢氟酸的混合比例），避免过量用酸，从源头减少废酸产生量。
3. 夹套式加热与温控系统
设备配置：导热油加热或蒸汽夹套加热系统（避免直接通入蒸汽导致废水量增加）。
环保亮点：精准控温（通常在50℃~80℃），提高反应效率，减少酸液挥发。
4. 真空脱酸与酸液回收装置
设备配置：真空抽滤系统、酸液收集罐。
环保亮点：酸洗结束后，通过真空强制抽吸石英砂间隙中的残酸，酸液回收率可达80%以上，回收酸经补充新酸后循环使用，大幅降低新鲜酸消耗和废酸排放量。
二、 洗涤与脱水工段设备
（节水与闭路循环）
1. 多级逆流洗涤系统 / 清洗罐
设备特点：采用3-4级串联清洗罐，清水从最后一级加入，逐级向前逆流洗涤。
环保亮点：相比传统单槽水洗，可节约洗涤用水70%以上，同时提高洗净率，确保石英砂pH值呈中性。
2. 高效脱水设备
设备配置：真空带式过滤机、全自动厢式压滤机或离心脱水机。
环保亮点：脱水率高，降低后续烘干能耗；滤液全部收集进入废水处理系统，无跑冒滴漏。
3. 超声波清洗设备（可选高端配置）
环保亮点：利用超声波空化效应，在低水量下即可彻底清除石英砂表面及微裂纹中的残留酸液和溶解杂质。
三、 环保配套设备
（末端治理与零排放核心）
这是环评能否通过的决定性工段，投资占比通常占整条产线的20%~30%。
1. 废气处理设备（酸雾净化）
密闭集气罩 + 负压抽风管网：将反应釜、配酸槽、脱酸区的酸雾全部收集。
多级碱液喷淋洗涤塔：
原理：使用氢氧化钠（NaOH）或石灰水作为吸收液，在填料塔内与酸雾（HCl、HF、SO₂等）发生中和反应。
配置：通常采用两级或三级串联喷淋，末端加装除雾器（如丝网除沫器或湿式电除尘）。
达标效果：酸雾去除率＞99%，排放浓度远低于国家《大气污染物综合排放标准》。
2. 废水与废酸处理设备（分质处理与近零排放）
石英砂酸洗废水主要含强酸、氟化物（F⁻）、重金属离子（Fe³⁺、Al³⁺）和悬浮物（SS）。
废酸回收系统（资源化）：
扩散渗析器 / 离子交换树脂：回收废酸中的游离酸（HCl/H₂SO₄）回用于生产。
MVR蒸发浓缩系统：将低浓度废酸蒸发浓缩，冷凝水回用，浓缩酸回用。
含氟废水处理系统（核心难点）：
一级钙盐沉淀池：投加石灰乳（Ca(OH)₂），生成氟化钙（CaF₂）沉淀，去除大部分氟离子。
二级混凝絮凝池：投加PAC（聚合氯化铝）和PAM（聚丙烯酰胺），使细小的氟化钙和重金属氢氧化物絮体凝聚。
高效斜管沉淀池 / 浓密机：实现泥水分离，上清液进入深度处理。
中水回用与零排放系统（深度处理）：
多介质过滤器 + 活性炭过滤器：去除残余悬浮物。
RO反渗透膜系统 / DTRO膜系统：脱除溶解性盐类，产水（纯水）回用于酸洗配酸和洗涤工段，水回用率可达90%以上。
蒸发结晶器（MVR）：处理RO产生的浓水，结晶出工业盐（如氯化钙、硫酸钠），实现真正的废水零排放（ZLD）。
3. 固废处理设备（泥渣减量化与无害化）

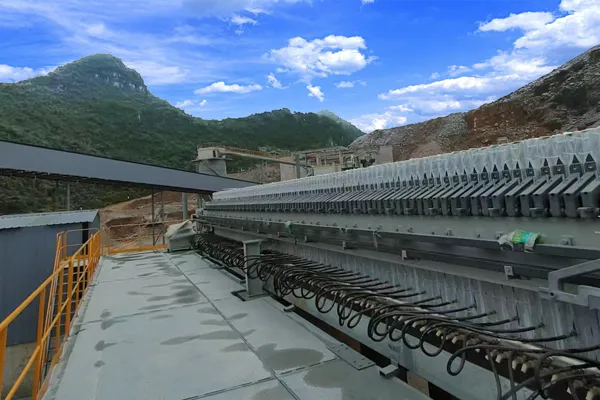

高压隔膜压滤机：将废水处理系统产生的污泥（主要成分为氟化钙、氢氧化铁、硅泥）压滤成含水率＜40%的泥饼。
低温污泥干化机（可选）：进一步降低泥饼含水率至20%以下，减少危废/固废处置重量。
固废去向：酸洗泥饼需进行危废鉴定。一般工业固废可交由水泥厂作为添加剂或制砖综合利用；若含重金属超标被判定为危废，则需交由有资质的单位安全填埋。
1. 环保型烘干系统

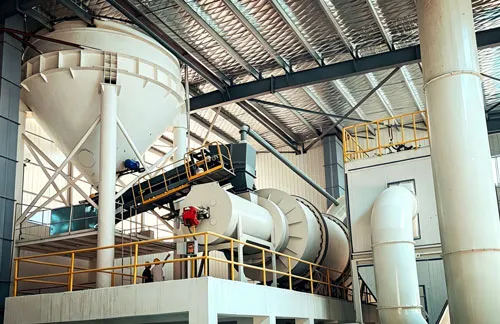

设备：天然气/生物质热风炉 + 回转烘干机 或 沸腾干燥机。
环保配套：烘干尾气必须配备旋风除尘器 + 脉冲布袋除尘器，确保粉尘排放浓度＜10mg/m³。
2. 无尘自动包装线
设备：自动定量包装秤、码垛机器人，配备局部除尘罩，改善车间工作环境。
DCS/PLC中央控制室：
实现全流程（配酸、反应、洗涤、废水处理）的自动化控制。
环保意义：避免人工操作失误导致的酸液溢流、加药过量；实时监控废水排放口的pH、氟离子在线监测仪数据，一旦超标自动切断排放阀并回流重处。
总结：环保达标产线设备配置清单速览
工段分类 | 核心设备名称 | 环保功能/达标作用 |
核心反应 | 密闭动态酸洗反应釜、自动配酸系统、真空脱酸机 | 杜绝酸雾无组织逸散；酸液循环利用率＞80%，源头减排。 |
洗涤脱水 | 多级逆流洗涤罐、真空带式过滤机 | 节水70%以上；滤液100%收集，无跑冒滴漏。 |
废气治理 | 负压集气管网、多级碱液喷淋塔、除雾器 | 酸雾去除率＞99%，达标高空排放。 |
废水治理 | 钙盐沉淀池、混凝絮凝系统、RO反渗透、MVR蒸发结晶 | 解决含氟废水难题；实现中水回用与废水零排放。 |
固废治理 | 高压隔膜压滤机、污泥干化机 | 泥渣减量化，氟化钙泥饼资源化综合利用。 |
烘干除尘 | 热风炉、旋风+脉冲布袋除尘器 | 粉尘达标排放，车间无扬尘。 |
智能控制 | PLC/DCS中控系统、在线水质/气体监测仪 | 精准控药，防止环保事故，数据实时对接环保局。 |
投资与建设建议：
在规划环保达标酸洗线时，切勿在废水“零排放”系统和废气“密闭收集”系统上缩减预算。目前各地环保部门对涉氟、涉酸项目的审批极其严格，采用“MVR蒸发结晶+RO膜”的零排放工艺虽然初期投资较高（约占总投资25%），但能确保项目顺利通过环评，且长期运行中回收的酸和水能大幅降低生产成本，是头部企业的标准选择。
