随着 CTP、CTC 集成电池方案持续普及，CCS 集成母排已经成为动力电池、储能电池模组不可或缺的核心部件。 作为电芯连接系统，CCS 集成母排兼具导电、电压采集、温度监测多重功能，替代传统分散线束，实现电池包轻量化与结构集成化。但 CCS 制程工序繁杂、精度要求严苛，不少企业在新建、升级产线时，容易陷入工艺匹配不足、良品波动大的困境。
本文系统梳理 CCS 集成母排标准生产流程、典型工艺难点、产线搭建关键要点，帮助制造方避开量产误区。
一、读懂 CCS 集成母排：电池模组的电力与信号中枢CCS 全称电芯连接系统，主要由铝 / 铜母排、FPC 柔性线路板、绝缘膜、塑胶结构件组成。 对比传统线束方案，集成母排优势集中在三点： ✅ 结构高度集成，缩减电池包内部占用空间，适配大容量电芯； ✅ 信号采集点位集中布置，测温、电压采样响应更快； ✅ 装配工序简化，便于实现模组自动化装配。
如今新能源乘用车、工商业储能、户用储能项目持续放量，市场对 CCS 产品一致性、长期可靠性提出更高要求，依靠人工装配的半自动化产线，已经难以满足规模化订单需求，自动化整线成为主流选择。

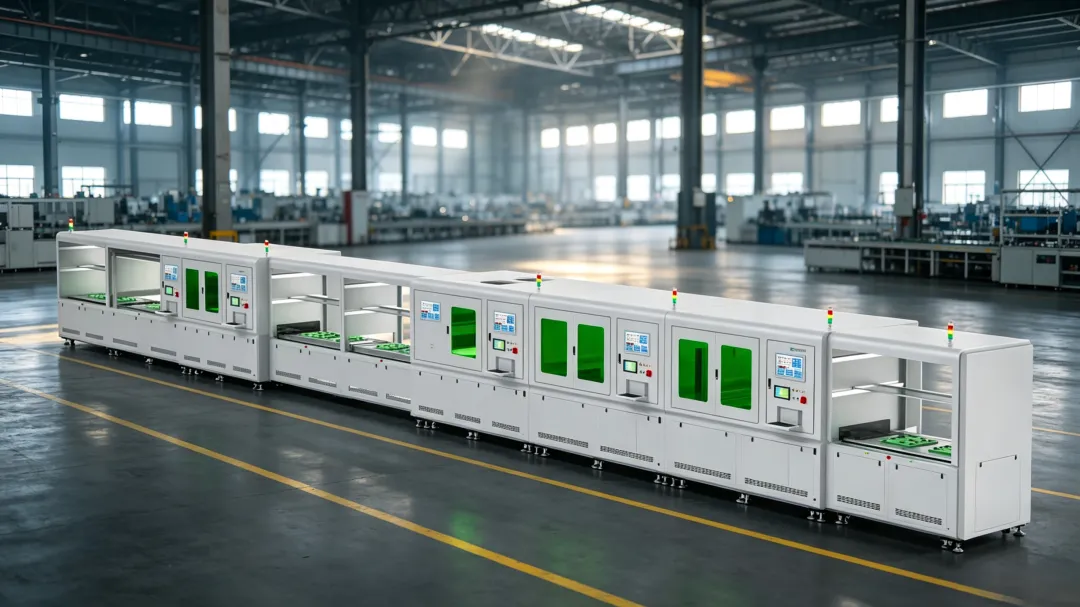

二、CCS 全自动集成母排生产线标准工艺流程成熟自动化产线形成闭环生产链路，主流工序顺序如下：
原材料上料：铝排、FPC、绝缘膜、塑胶件来料 等离子清洗：清除母排表面氧化层，提升焊接结合力 视觉定位预装配：完成母排、柔性线路板分层组合 热铆 / 热压工序：实现结构件复合固定 激光焊接工位：铜铝异种金属焊接，构建电气通路 第一道 AOI 视觉外观检测：识别焊点偏移、破损、缺料 综合电性能测试：绝缘耐压、导通、内阻检测 二次复检与不良品自动分流 良品自动收纳、贴标出料
整套流程环环相扣，前道工序的物料偏差，会持续放大后续工序的不良风险。很多产线良率偏低，根源并非单一设备故障，而是工位之间缺少数据联动。
三、CCS 产线量产四大高频痛点与改善思路结合行业现场生产数据，整理工厂最常遇到的四类问题以及可行解决方案。
01
激光焊接虚焊、熔深不稳定
虚焊是 CCS 生产不良占比最高的问题。铜、铝两种材料热膨胀系数、熔点差异较大，能量控制失衡极易出现表面成型正常、内部熔合不足。 改善方向：匹配适配激光器功率，搭配视觉实时跟踪，动态补偿工件微小位置偏差，严控焊接热影响区域范围。
02
FPC 柔性板材装配错位、褶皱
FPC 材质轻薄，人工或简易工装装配容易发生偏移、褶皱，造成线路损伤。 改善方向：采用真空吸附上料 + 3D 视觉定位系统，降低柔性物料装配误差，同步增加来料防错检测。
03
检测漏检，不良品流入下游
仅依靠人工目检无法识别微小绝缘破损、微电阻异常隐患。 改善方向：在线 AOI 视觉检测搭配全流程电性能导通测试，外观与电气性能双重校验。
04
产线换型繁琐，多规格混产效率低
不少产线针对单一型号定制治具，切换产品需要长时间调试，柔性不足。 改善方向：模块化工装设计，配套可快速调用的工艺参数库，缩短产品换型调试周期。
四、新建 CCS 生产线，选型需要重点关注 5 个维度不少企业采购设备优先对比价格，忽略产线长期运维能力，落地后持续产生整改成本。规划产线时，可以参考这份清单逐项评估：
- 工艺兼容性
能否兼容储能、乘用车不同规格 CCS 产品，适配铝排、铜铝复合母排； - 视觉系统配置
是否搭载 2D/3D 视觉定位与在线检测，来料、成品双重校验； - 数据追溯能力
焊接参数、测试数据、图像记录能否长期存储，方便质量复盘； - 不良品管控机制
自动识别、标记、分流不良件，防止混料； - 拓展空间
后期能否增加工位、对接上游冲压、下游模组装配工序。
嘉洛智能在 CCS 自动化产线方案落地过程中，持续针对以上需求优化整线架构，通过磁悬浮传动、闭环视觉补偿技术，改善异种金属焊接稳定性，同时搭载完整的数据采集系统，方便工厂实现数字化生产管理。
五、FAQ 行业常见疑问Q1：新建 CCS 产线，优先选购单机设备还是一体化整线？
A：中小批量、产品型号单一可分步采购单机；订单量大、多型号混产，一体化全自动整线更利于工艺协同，减少工位对接调试成本。
Q2：储能 CCS 与乘用车 CCS 生产线能否共用？
A：基础工序大体一致，但电压等级、绝缘标准、尺寸区间存在差异，需要提前确认产线工装、测试设备兼容范围，不能直接无条件通用。
Q3：半自动化产线还有改造价值吗？
A：如果订单持续增长，长期来看自动化升级具备经济性。人工介入越多，越容易出现一致性波动，同时人力成本持续增加。
六、行业发展趋势展望在储能与动力电池市场共同拉动下，CCS 集成母排需求持续上行。下游客户对产品安全、一致性、可追溯性要求不断提升。 未来 CCS 产线发展方向清晰：高柔性自动化、全流程数字化管控、轻量化工艺适配。单纯依靠单机自动化的产线，难以满足中长期车规级、储能级订单要求。 制造企业布局 CCS 产能，不能只关注生产速度，更需要搭建稳定、可迭代的工艺体系。
如需了解 CCS 产线方案细节，可通过文末方式联系嘉洛智能技术团队。
