储能PACK生产线全流程详解:从单颗电芯到成品电池包的完整工艺链
作者：本站编辑
2026-07-22 18:25:05
0

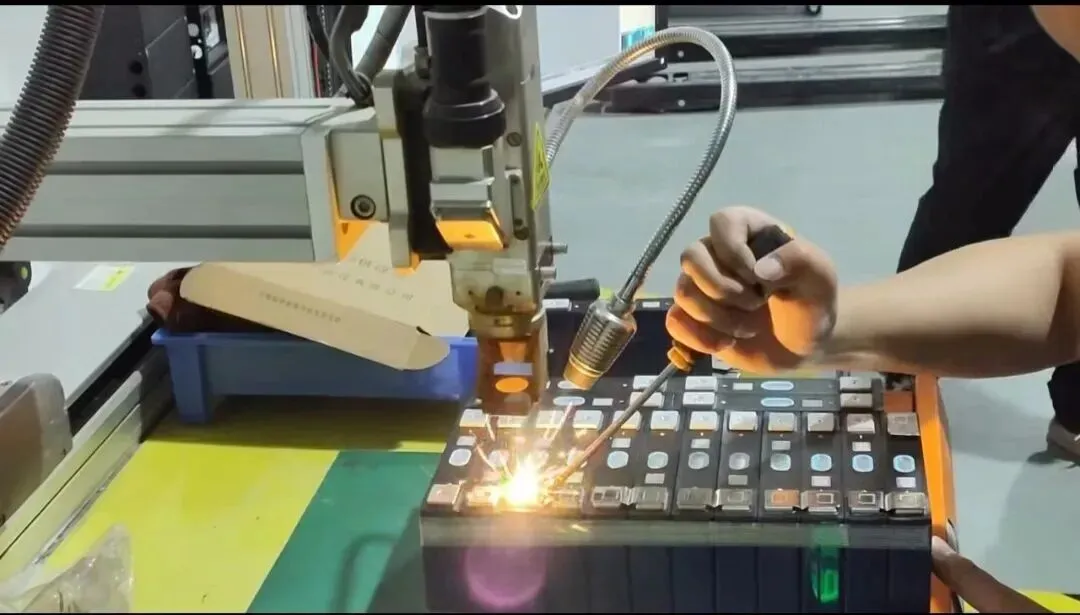

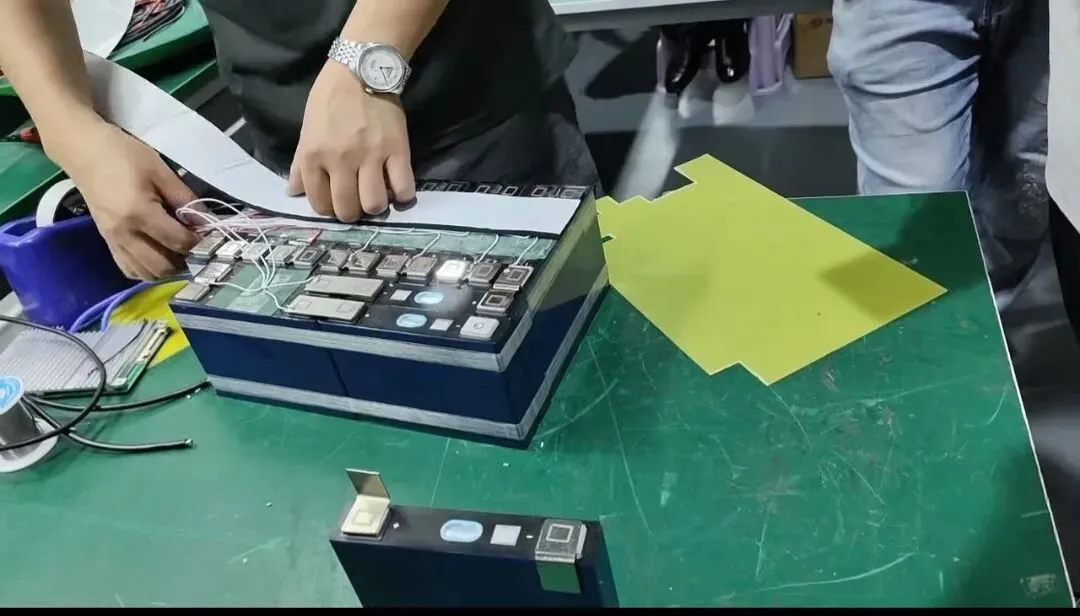

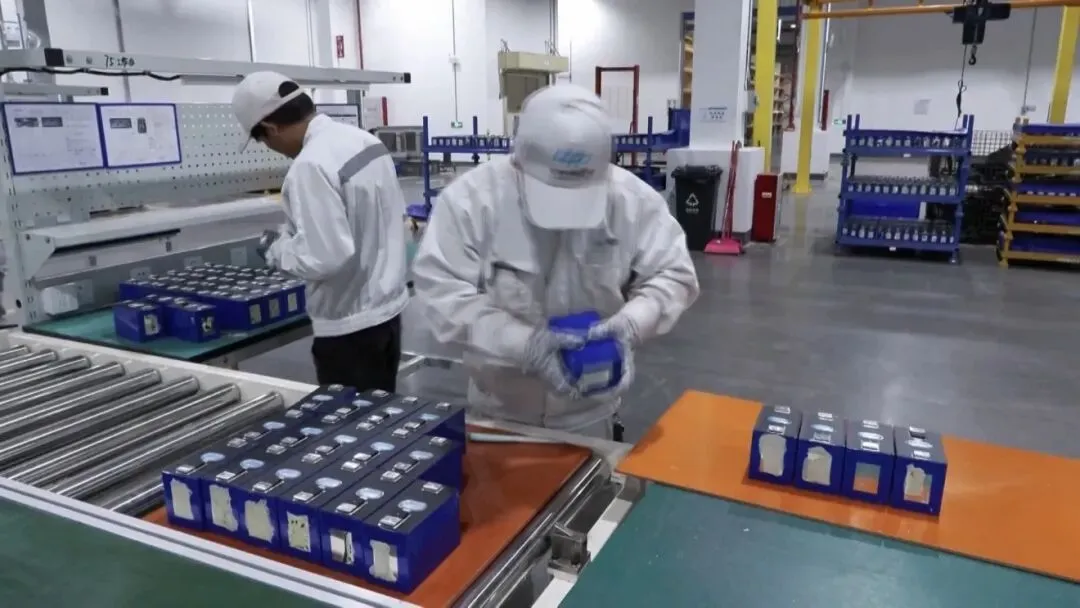

储能PACK生产线全流程详解:从单颗电芯到成品电池包的完整工艺链导语 很多行业外的朋友存在一个认知误区，认为储能PACK生产只是把电芯放进箱体、接好线路就能成品出货。 但只要接触过标准化量产储能工厂就会明白，一套可靠的工商业储能、户用储能PACK，绝对不能依靠简单拼装。 储能电池包有的使用短短两三年就出现鼓包、压差过大、快速衰减，合规大厂产品却可以稳定运行数年，巨大差距，就藏在整套生产工艺流程之中。 今天带大家完整拆解标准储能PACK量产全流程，看懂每一道工序存在的意义。 第一步：电芯来料上料&外观分选（品质第一道关口） 电芯作为PACK最核心原材料，到货后禁止直接上线生产。 上线前需要完成来料核验：核对电芯型号、标称容量、电压规格、生产批次；人工配合工装外观全检，排查电芯壳体凹坑、极柱损伤、外壳漏液、表面划痕、鼓包等缺陷。 同时区分A品电芯、B品电芯、梯次电芯、返工电芯，严禁不同批次、不同等级电芯随意混装。 原材料品质把控是根基，一旦电芯来料品质参差不齐，后续所有工艺再规范，电池包后期依旧会出现均衡差、提前衰减、热安全风险。 第二步：电芯扫码建档，全流程数据追溯 电芯正式上产线，第一件事就是单体扫码录入系统。 采集电芯原厂24位唯一编码，在系统内建立独立电子档案，全程跟踪电芯在产线所有工序的测试数据、流转记录。 当电池包组装完成后，整包条码与内部所有电芯编码相互绑定，实现一包一档。 后续电池包运行出现压差异常、发热、故障等问题，能够精准溯源至单颗电芯生产批次、测试数据、操作人员，也是储能项目验收、质保理赔必不可少的硬性条件。 第三步：OCV开路电压+内阻分选匹配（决定电池包循环寿命的核心工序） 这也是很多小型加工厂最容易简化、省略的关键工序。 设备自动检测每一颗电芯静态开路电压OCV、交流内阻IR，按照工艺标准分档归类。 常规储能生产标准：同组电芯电压差值、内阻差值控制在极小范围，只有性能参数高度接近的电芯才能组合为同一个模组、同一个电池包。 如果跳过精细分选，电芯性能差异持续放大，充放电过程中单体会率先达到截止电压，长期运行整包容量快速跳水，循环寿命大幅缩水。 第四步：电芯堆叠、隔热布置、伺服压紧装配（结构安全核心） 分选完成的电芯转运至堆叠工位。 操作工按照图纸排布电芯，同步铺设阻燃隔板、绝缘垫片、导热缓冲材料，做好电芯之间隔热防护；排布完成后采用伺服设备恒力压紧整形。 压紧力度有着严格工艺阈值：压力不足，电芯在运输、使用震动环境下容易松动，造成接触位置发热；压力过大，电芯壳体持续受挤压，内部结构受损，加速老化。标准化堆叠装配，保障电池包抗震性能与长期结构稳定性。 第五步：汇流排激光焊接 / 螺栓锁付（电气连接两大主流工艺） 电芯完成排布之后，依靠汇流排实现串并联电气连通，行业主流两种工艺： 1. 激光焊接工艺：汇流排与极柱焊接一体成型，接触电阻低，大电流工况下发热小，量产一致性优秀；短板属于不可逆连接，后期维修拆解难度高。 2. 螺栓锁付工艺：依靠螺栓紧固实现导通，支持拆卸检修，方便后期维护；但对紧固扭矩管控要求极高，扭矩不达标极易出现虚接、高温烧蚀。 生产企业需要结合储能产品额定电流、应用场景、后期运维需求，合理选定连接方案。 第六步：线束集成+BMS电池管理系统装配（电池包的智能大脑） BMS是储能PACK安全运行的核心，相当于整套电池包的大脑。 该工序完成电压采集线束、温度采集线束规整布设，固定安装BMS主控板、从控板；线束做好耐磨防护、绝缘包裹，采集探头固定在电芯指定测温点位。 BMS能够实时持续监控每一串电芯电压、整包电流、多点温度，自动执行过充、过放、过流、高温保护，完成电芯均衡。缺少规范BMS装配与调试的电池包，存在极大安全隐患。 第七步：EOL下线综合检测（成品出厂最后一道安全防线） 全部装配工序结束后，所有成品PACK100%全检，不允许抽样检测。 EOL综合测试项目包含：整机绝缘电阻测试、高压耐压测试、整包容量标定、模拟充放电测试、电芯压差校验、通讯协议调试、线束通断排查。 只有全部测试项目参数达标，电池包才可以贴标、归档、安排出库。EOL检测可以提前排查绝缘不良、通讯故障、内部接线缺陷等隐患，避免不合格产品流向市场。 总结 一套高品质、长寿命、高安全性储能PACK，绝对不等于电芯简单组装。 完整链路涵盖来料管控、电芯分选、结构装配、电气连接、BMS集成、成品检测、全程溯源七大板块，环环相扣。 市面上储能产品价格差距巨大，本质就是各家企业工艺标准、质检投入、原材料规范度存在断层。 互动 看完整套储能PACK完整生产流程，你觉得哪一道工序，是小作坊最容易偷工减料压缩成本的？ 在实际项目中，你遇到过哪些PACK工艺缺陷引发的故障？ 欢迎评论区留言交流，我逐一解答！
