铜铝排专题：软排生产线介绍

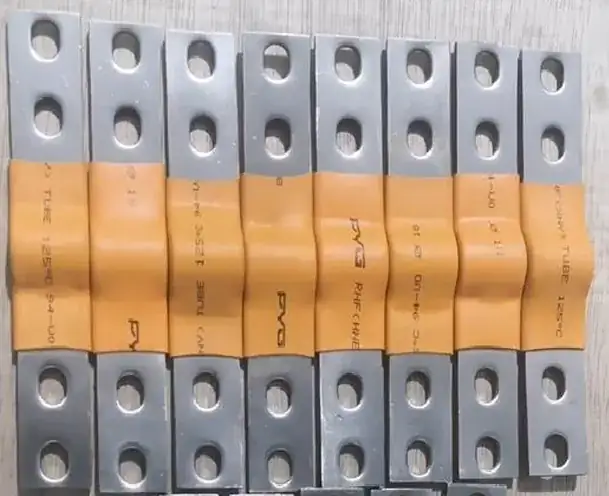

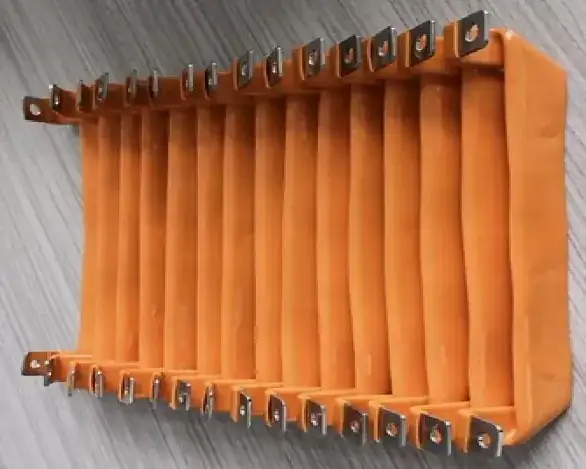

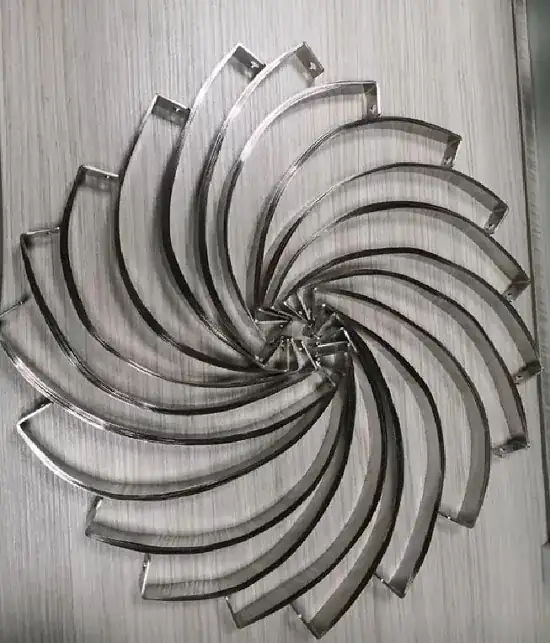

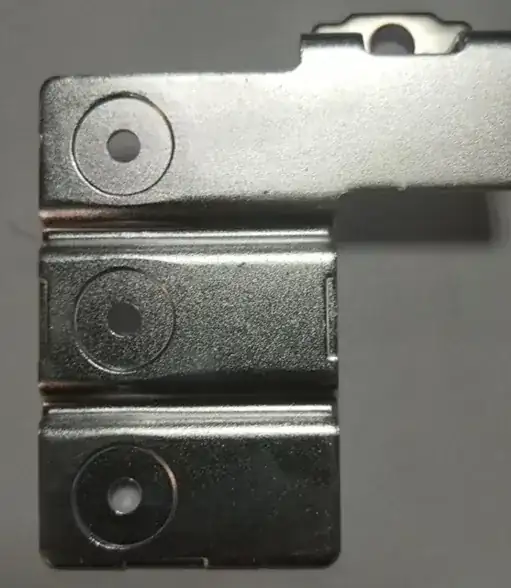

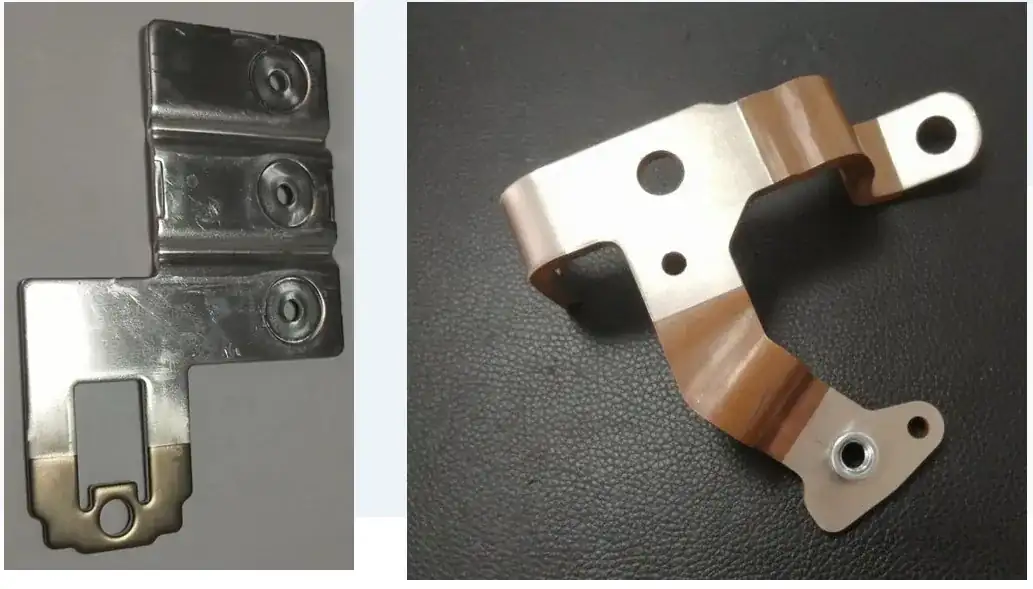

铜铝软排在电池包内大量应用，软排现在多以多层铜箔 / 铝箔叠片为基材，经扩散焊接复合、冲压修型、折弯定型等多道工序一体化加工成型。
一、生产线总述
今天介绍精维电气的软排工艺方案，整套标准化生产线分为八大工序，依托扩散焊核心设备完成材料复合、成型、绝缘、检测全流程；
单条产线占地约 50㎡，配置 6 名操作人员，标准生产节拍 2 分钟 / 只，工艺稳定可靠，产品导电与力学性能达标。
二、生产工艺
OP01下料：
下料是生产首道工序，采用可编程切料机处理铜、铝成卷带材。
操作人员将原料带盘固定于放料架，根据产品尺寸设定裁切长度、堆叠层数，设备自带整平、自动计数功能，裁切精度 ±0.1mm，裁切速度最高 80 刀 / 分钟，裁切完成的单层箔材整齐分层堆叠，为扩散焊接提供尺寸统一的基材，单工站生产节拍 5~30 秒。
OP02扩散焊：

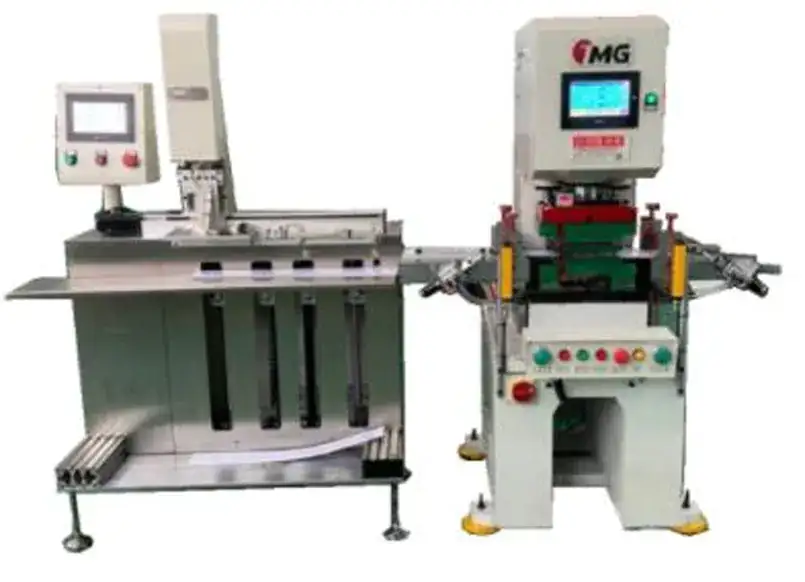

扩散焊是软排成型核心工序，铜材选铜焊机、铝材配套铝焊机，两款设备均为 C 型伺服电机增压结构，最大输出压力 10T，温控区间 300~1200℃。
作业时将多层箔材定位放置焊接治具，设备通过变频逆变精准控温施压，使金属界面原子相互渗透实现无焊料的冶金结合。
工艺严格管控焊接质量，成品要求焊接面平整无气泡、不分层，剥离力、厚度尺寸满足要求；
设备搭载水流、电流异常报警与红外光栅安全防护，单只焊接耗时 3~20 秒，大规格产品需要适当延长保压时间。
OP03 冲压成型：
冲压使用专用冲床，将焊接后的复合软排切除多余边料、冲压安装孔；
采用人工或机械手上下料，模具一次完成切边与冲孔成品切面无毛刺、表面无压痕，节拍稳定 5 秒 / 只。
OP04 研磨抛光：

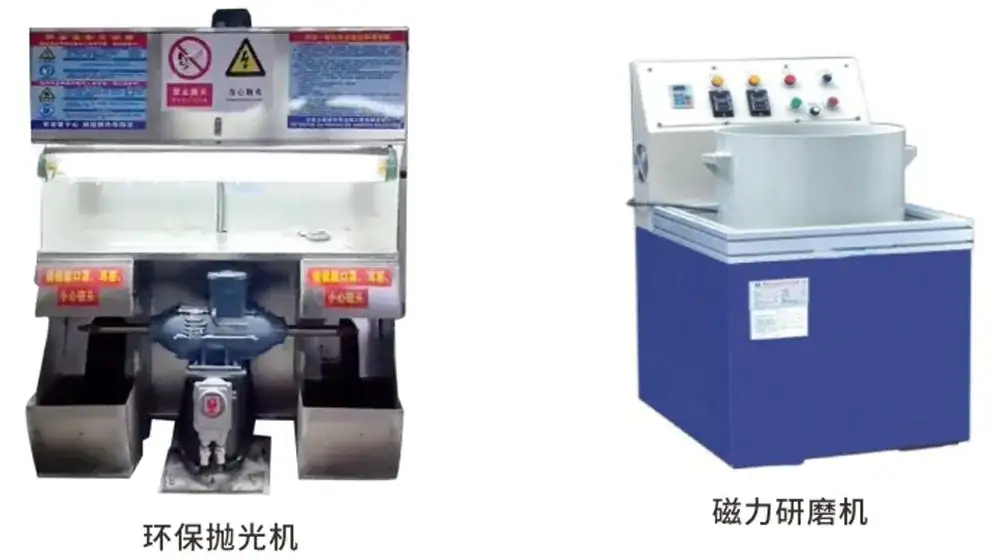

选用环保抛光机与磁力研磨机，先粗磨去除材料氧化层、表面纹路，再精细抛光整平，消除加工划痕；
成品表面光滑无凸起，搭配抛光剂、研磨液保障处理效果，单只处理 5~10 秒。
OP05 套热缩管：

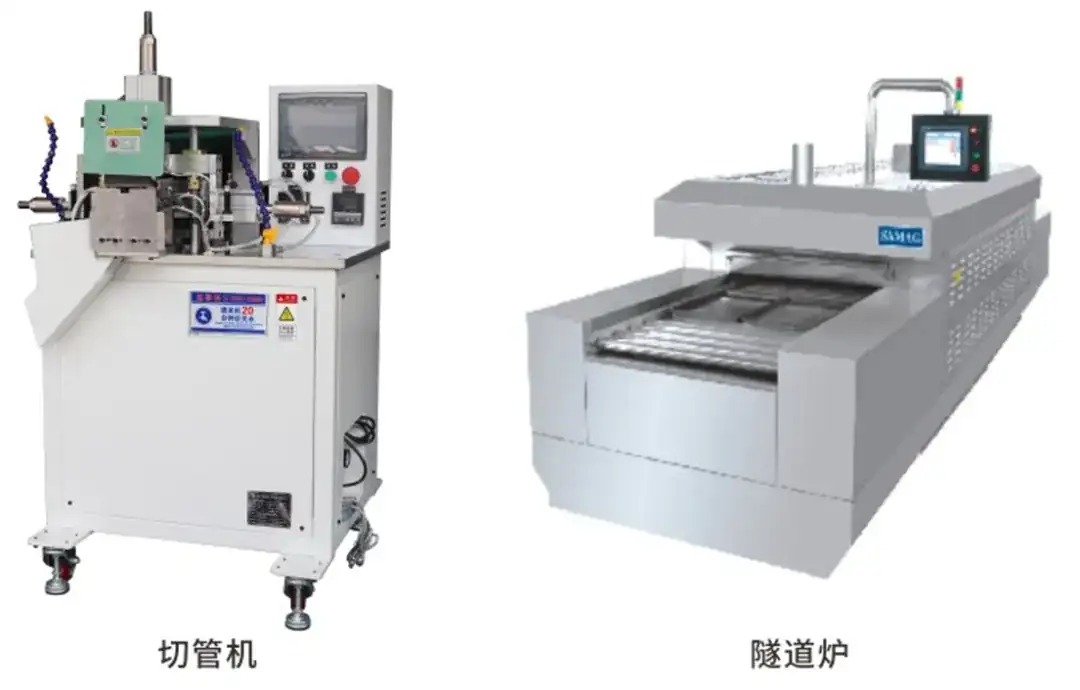

套热缩管工序通过切管机裁切绝缘套管，人工套覆后送入隧道炉高温收缩，保证套管贴合无褶皱破损；

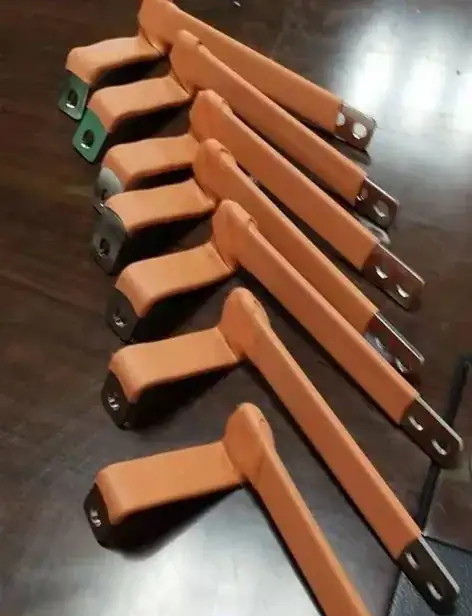

热缩管产品平整，无破损、无折皱，位置不变形。
OP06 折弯：

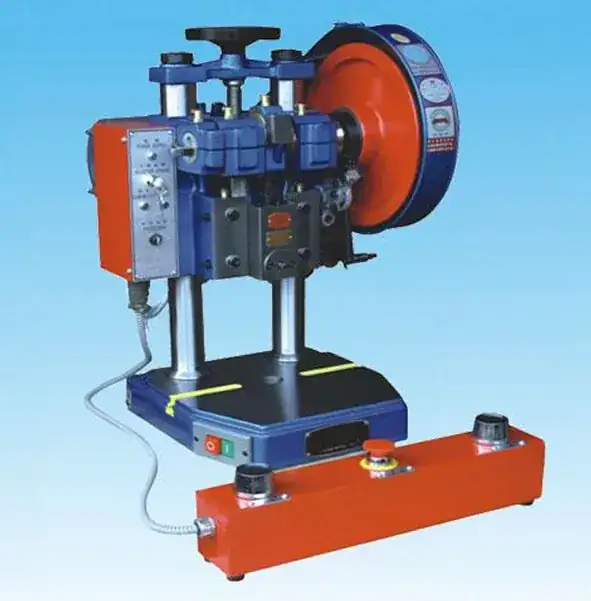

折弯工序依靠台式压力机配套专用工装，按图纸要求弯折成型，操作中避免划伤热缩绝缘层；
OP05套热缩管与 OP06折弯工序可根据产品需求调换顺序，两道工序节拍随产品长度、弯折复杂度浮动，区间 5~60 秒。
OP07 成品检验：
成品检为质量管控关键环节，配置拉拔力测试仪、振动测试仪、接触电阻测试仪、温升测试仪、阻燃测试仪等检测设备；
逐一核查焊接平整度、绝缘完整性，同步完成进行拉力检测、疲劳测试、电流测试、电阻测试、温升测试、阻燃测试等，筛选 NG 品单独存放，检测节拍 5~100 秒。

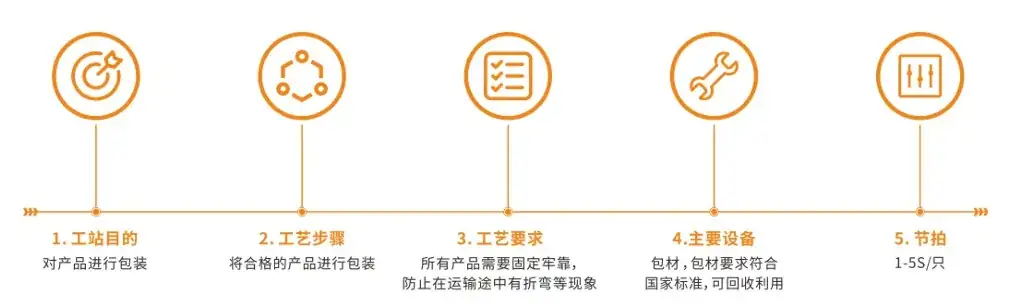

OP08 包装工位：
将合格品规范封装，固定防护避免运输弯折，节拍 1~5 秒。
整套铜铝软排工艺以扩散焊为核心，全工序设置在线防错、工位安全防护等设备。
