在现代涂装生产线中，如何让不同节拍的工序（前处理、喷漆、烘干、检测）之间实现柔性衔接，是影响整线产能与质量的核心命题。
积放链（Power & Free Conveyor，也称"积放式悬挂输送机"）正是解决这一难题的关键设备——它能让工件在同一轨道上既"动"又"停"，实现真正意义上的节拍解耦与柔性生产。
一、什么是积放链？
积放链由动力链（Power Chain）与承载小车（Free Trolley）两套相互独立又协同工作的系统组成。动力链持续运转，通过推杆与小车上的止档爪相互作用，实现对小车的驱动与积放控制。
? 一句话理解：积放链就像一条"公共高速公路"——动力链是发动机，始终转动；小车是车辆，可以在特定"停车区"自由停靠，其他路段继续行驶，互不影响。

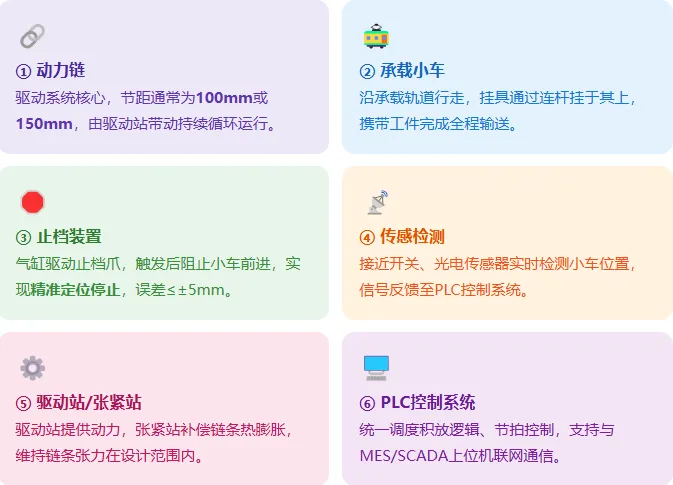

二、积放链的核心组成部件
▶ 常见技术参数速查
三、积放链在涂装线中的典型布局
一条完整涂装生产线通常由多个功能区段串联而成，积放链通过"积放缓冲区 + 工位停止区 + 转挂区"的组合（专业设计、生产制造、安装验收各类喷涂线、喷漆线、喷塑/粉线、电泳线、涂装线、喷砂机器人、喷涂机器人、喷砂房、喷砂机、抛丸机、喷漆房、喷涂设备、表面处理设备及废气治理设备（过滤箱/RTO/RCO/TO炉/喷淋塔等）综合供应商，多年行业经验。长期供应各类喷砂枪、砂阀、喷砂管、钢砂钢丸等各类磨料、抛丸机护板、喷烤漆房过滤棉、过滤器、除尘器滤芯等全套涂装及表面处理备件。樊13141458653微信同），将各工序有机串联。
? 缓冲区计算示例：烘干工序节拍为12分钟/件，喷漆工序节拍为8分钟/件，节拍差4分钟，若设计缓冲区可积放5辆小车，则可缓冲5×4=20分钟的节拍偏差，有效防止上游积压或下游断料。
四、积放链的五大核心功能
五、积放链 vs 连续链：如何选择？
? 选型建议
• 多品种小批量、需要机器人喷涂、换色频繁 → 优先选积放链• 单品种大批量、工艺简单、预算有限 → 连续链即可满足• 汽车零配件/家电外壳/工程机械 → 积放链综合效益更佳
六、典型应用场景与工程案例
汽车零部件
车灯/保险杠/车门板喷涂
车灯产品需多次喷涂底漆+色漆+清漆，每道工序节拍不同，采用积放链可在涂层间实现5～15分钟闪干缓冲，无需设置中间转挂区域。保险杠尺寸大，积放链精准定位功能支持6轴机器人在停止状态下高精度喷涂，一次涂装合格率达98%以上。
家电制造
洗衣机/冰箱外壳混流喷涂
冰箱外壳与洗衣机外壳共线生产，颜色多达8～12种，通过RFID标签识别工件类型，积放链按颜色批次分组积放，换色时间从45分钟缩短至12分钟，日产能提升约28%。每月减少换色用溶剂消耗约60升。
? 工程案例：某工程机械臂架涂装线升级
项目背景华东某工程机械厂，臂架类工件（4～12米长），原连续链产线月产400套，换色停线频繁。
改造方案拆除原连续链，新增积放链系统，轨道总长340米，设置3处缓冲积放区（每区可积8辆），配套RFID识别和PLC联控。
改造效益月产能 400→560套（+40%）；换色停线时间 每次60min→18min（-70%）；漆膜合格率 91%→97%；年节约换色溶剂成本约 14万元。
投资回收改造投入约185万元，按年新增产值及成本节约测算，约2.8年收回投资。
轨道车辆
地铁车厢/高铁车体涂装
轨道车辆车体长达20～25米，重量10吨以上，使用重型积放链（单小车承载可达2000kg），多小车联动输送，在腻子打磨、底漆、面漆、清漆各工位精准停位，与自动喷涂机械臂配合，实现整车均匀喷涂，涂层厚度偏差控制在±5μm以内。
七、安装调试要点与日常维护

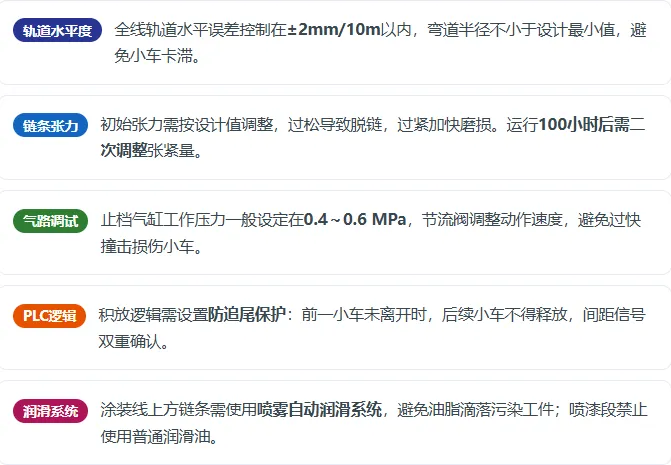

▶ 安装调试关键要点
八、常见故障与快速排查
总结：积放链的三大核心价值
积放链已成为现代涂装生产线自动化升级的标配方案，尤其在汽车零部件、工程机械、家电制造等多品种柔性生产场景中表现突出。随着RFID、视觉识别、数字孪生等技术的融合，积放链正在向"智能输送单元"演进，成为智能工厂的重要基础设施。
⚠️ 温馨提示
1. 本文所述技术参数（速度、承载、精度等）仅为行业典型范围，实际工程设计需根据工件特性、产量目标、厂房条件等综合确定。2. 积放链系统的选型、结构设计、PLC编程及安装调试，须由具有相应资质的专业设计院或设备厂家承担。3. 文章内容仅供交流学习参考，不构成任何工程实施依据，具体项目请咨询专业厂家或工程技术人员。
