【世经研究】2026年一季度先进封装行业回顾及银行授信政策建议

2026年一季度，国家层面针对先进封装行业出台的正式专项政策文件较为有限，主要呈现三项核心特征。其一，关键材料首次纳入国家专项规划——国务院3月印发的《“十五五”新材料产业发展专项规划》将高端半导体封装玻璃基板列入攻关目标，要求2030年实现小批量自主供货，标志着先进封装关键材料的国产替代正式上升为国家战略。其二，税收优惠政策延续落实——国家发展改革委等五部门联合印发通知，明确将先进封装测试企业纳入2026年度税收优惠清单，可享受进口自用原材料、消耗品免征进口关税等优惠。其三，战略定位显著升级——两会期间集成电路被定位为新兴支柱产业，先进封装成为产业界建言的核心焦点，被视为突破制程限制、保障产业链安全的关键环节。总体而言，一季度国家层面政策呈现“专项规划定方向、财税政策抓落实、战略定调强预期”的格局，以战略引导和财税支持为主，专门针对先进封装的实质性专项政策仍相对有限。

（一）战略定位历史性升级

2026年3月，十四届全国人大四次会议审议通过的《政府工作报告》明确提出打造集成电路等新兴支柱产业，这是集成电路首次在政府工作报告中被提升至新兴支柱产业的战略高度。在此背景下，先进封装不再仅仅被视为芯片制造的后道工序，而是从细分赛道上升为半导体产业政策的核心议题。全国两会期间，来自长电科技、通富微电等龙头企业的代表委员纷纷围绕先进封装建言献策，将其定位为我国突破制程限制、延续摩尔定律、保障产业链供应链安全的核心抓手。产业政策导向正从过去侧重于设计、制造等前道环节的单点突破，转向涵盖设计、制造、封测、材料、设备在内的全链条协同攻坚。与此同时，2026年作为“十五五”规划的开局之年，多地已在规划编制中将先进封装列为集成电路产业的重点发展方向，为后续专项政策的出台预留了空间。

（二）关键材料攻关首次纳入国家专项规划

2026年3月，国务院正式印发《“十五五”新材料产业发展专项规划》，首次将高端半导体封装玻璃基板提升至国家战略高度，明确要求到2030年实现小批量自主供货，并将TGV玻璃通孔基板列入重点“卡脖子”材料攻关目录，同步将玻璃基板上游高纯粉料、TGV超快激光打孔设备纳入国产替代专项扶持清单。封装玻璃基板凭借低损耗、抗翘曲、支持大尺寸面板级生产、材料成本远低于传统硅基板等优势，已被业内视为下一代先进封装材料的理想之选。当前，全球半导体封装玻璃基板市场约68.4%的原材料供应由美日企业掌控，日本旭硝子、美国康宁等企业占据绝对主导地位，国内在该领域尚处于产业化初期。该规划的出台，标志着先进封装关键材料的国产替代被正式纳入国家中长期战略部署，也为国内相关企业布局玻璃基板赛道提供了明确的政策指引。

（三）财税支持政策持续覆盖先进封装测试环节

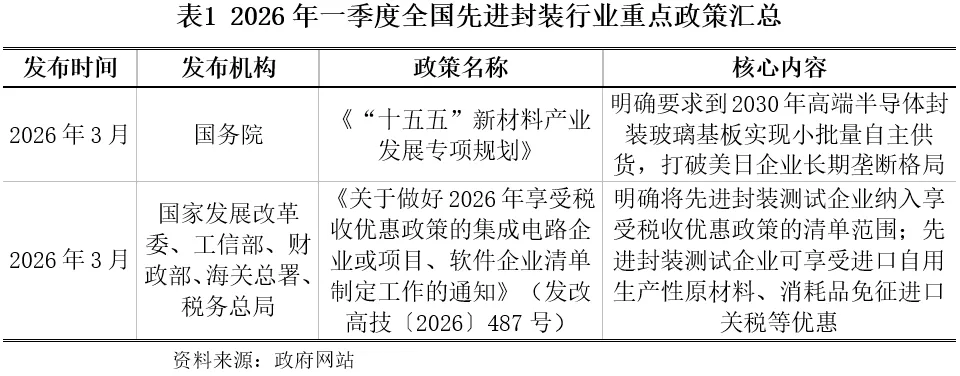

2026年一季度，国家发展改革委、工信部、财政部、海关总署、税务总局等五部门联合印发《关于做好2026年享受税收优惠政策的集成电路企业或项目、软件企业清单制定工作的通知》（发改高技〔2026〕487号），明确将先进封装测试企业纳入2026年度享受税收优惠政策的清单范围。根据该通知，先进封装测试企业可享受进口自用生产性原材料、消耗品免征进口关税等优惠。同时，国家鼓励的集成电路封装、测试企业自获利年度起可享受“两免三减半”的企业所得税优惠。该通知要求2025年已列入清单的企业如需继续享受新一年度税收优惠，2026年需重新申报，体现了国家通过年度清单管理制度将先进封装测试环节纳入持续性的财税支持体系。整体来看，该政策是对近年来集成电路税收优惠政策的年度延续与落实，降低了先进封装企业的运营成本与设备材料进口负担。

（四）全链条协同与产业生态建设成为政策着力点

两会期间，来自先进封装领域的代表委员围绕产业链协同创新提出多项建议，核心聚焦于三个方面：一是设立集成电路产业链国产化专项保险，对冲国产化替代过程中的市场风险与技术风险；二是建立“设计—制造—封测—应用”全链条协同创新机制，打通产业链各环节之间的协同壁垒；三是加强封测领域标准体系建设，推动先进封装技术路线的规范化发展。此外，国家层面投资8亿元设立半导体技术转化创新中心，将先进封装与先进光子学等列为重点投向的高影响力技术领域，旨在推动科研成果从实验室向产业化加速转化。与此同时，以长电科技、通富微电、华天科技为代表的国内封测龙头企业在Chiplet、三维异构集成等先进封装领域持续加大研发投入，部分技术已实现量产突破；产业链配套方面，深南电路、兴森科技等企业在封装基板领域加速扩产，国产替代进程稳步推进，初步形成了“龙头引领、配套跟进”的产业生态雏形。

（五）政策框架呈现“国家定调、地方发力”的格局

国家层面以战略引导和财税支持为主，专门针对先进封装的实质性专项政策仍相对有限，尚未出台类似前道制造领域的国家级先进封装专项规划或产业基金。而地方层面政策出台则更为密集：2026年一季度，上海、浙江、广州、深圳、北京、厦门、杭州等地均发布或征求意见了相关产业政策，在设备补贴（普遍为购置额的10%～25%）、流片补贴、租金补助、研发资助等方面给予先进封装企业真金白银的支持，单项目补助最高达2亿元。地方政策的快速落地一定程度上弥补了国家专项政策的不足，形成了“上层定方向、下层抓落实”的差异化政策分工，为先进封装行业在“十五五”开局之年提供了较为有利的政策环境。

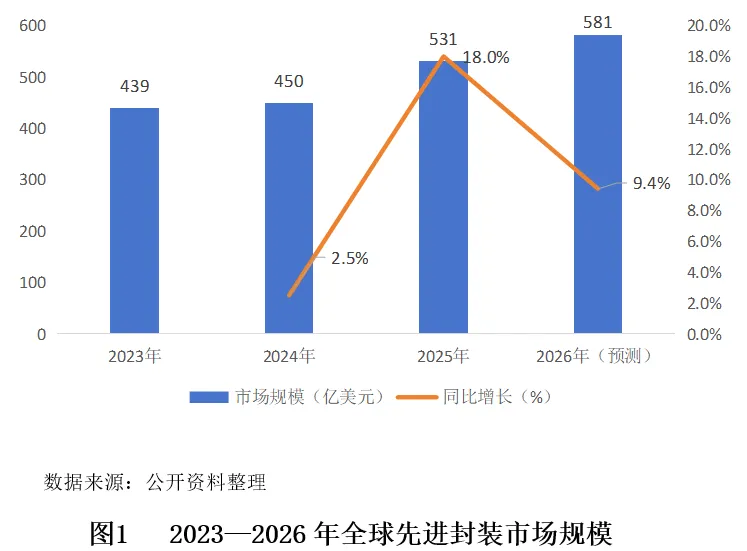

全球先进封装市场正处于高速增长通道。2023年全球先进封装市场规模约为439亿美元，2024年进一步增长至约460亿美元，同比增长约4.8%。进入2025年，在AI加速器订单持续放量、HBM（高带宽存储）堆叠层数向12层以上演进、以及智能手机和汽车电子对高集成度方案需求提升的多重推动下，全球先进封装市场规模达到约531亿美元。展望2026年，多家研究机构给出了一致性较高的增长预期，全球先进封装市场规模预计将达580亿美元左右，先进封装占整体封测市场的比重将首次突破50%，标志着先进封装从封装行业的“配角”正式走向“主角”。从中长期来看，全球先进封装市场规模有望在2030年突破790亿美元。尽管2023年至2024年增速略有波动，但自2025年起，在AI与高性能计算的强劲驱动下，全球先进封装市场已进入新一轮高景气周期。

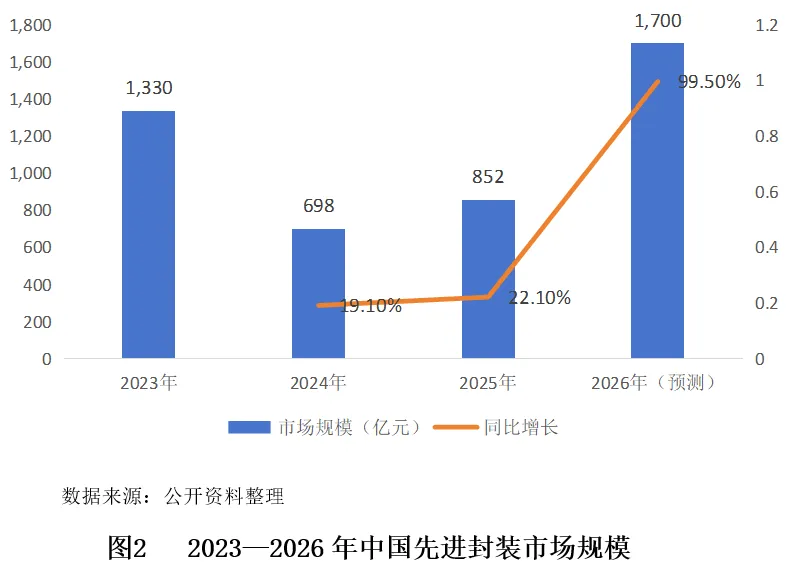

中国先进封装市场增速显著高于全球平均水平。据行业统计数据，2023年中国先进封装市场规模约为1330亿元。2024年市场规模约为698亿元。2025年，中国先进封装市场规模预计将达850亿元左右；另有机构预测将突破1100亿元。考虑到2026年AI算力需求持续爆发、国产替代进程加速推进以及头部封测企业大规模扩产等多重因素叠加，预计2026年中国先进封装市场规模有望突破1700亿元，延续20%以上的高速增长态势。从全球份额来看，2026年中国大陆先进封装有效产能预计将占全球约30.5%，市场份额有望从当前的35%进一步提升至38%以上。然而，2.5D/3D等高阶先进封装技术的国产化率仍不足10%，在总量快速扩张的同时，结构性短板依然突出。

（一）技术结构

先进封装已形成覆盖异构集成、高密度互连的完整技术体系，从凸块、重布线层等基础互连技术，到倒装芯片、晶圆级封装及2.5D/3D堆叠方案，技术路线日趋多元。从各细分技术的市场占比来看，倒装芯片仍占据主导地位，2025年全球先进封装市场中倒装芯片封装规模约206亿美元，占比约43%；2.5D/3D封装规模约145亿美元，占比约30%；系统级封装约82亿美元，占比约17%；晶圆级芯片级封装约21亿美元，扇出型封装约19亿美元。倒装芯片、2.5D/3D和系统级封装三大技术合计占先进封装市场的九成以上。

从增速来看，2.5D/3D封装是增长最快的细分领域。在AI与Chiplet需求驱动下，2.5D/3D封装以约29%的年均复合增速快速扩张。全球范围内，2.5D/3D封装占比预计将从2023年的27%增长至2029年的40%，营收年复合增速远高于行业平均水平。其中，2.5D硅中介层封装在GPU先进封装市场中占据约70%的份额。相比之下，系统级封装增速已放缓至3.3%左右，扇入型晶圆级封装和扇出型封装则分别因应用场景局限和基数较小而增长平缓。整体而言，产能重心正从传统封装向高密度异构集成技术转移。

（二）应用领域

先进封装的下游应用结构正在发生显著变化。2025年，数据中心和AI芯片相关封装需求占比已跃升至约41%，成为第一大应用领域。用于AI芯片的先进封装产值超过180亿美元，同比增长约40%。AI专属封装在整体先进封装市场中的占比已超过四成，毛利率高达48%至55%，是半导体产业链盈利最厚的细分领域。

移动终端和消费电子占比则从2023年的约34%下降至2025年的约28%，但绝对规模仍保持在130亿美元以上。在AI服务器领域，HBM与CoWoS的组合已成为标配；台积电CoWoS订单已排至2027年，月产能从2025年底约3.5万片向10万片以上冲刺。全球CoWoS需求预计将从2025年的68.9万片增至2026年的139.4万片。

汽车电子是另一重要增长极。受智能驾驶、座舱域控制及电驱系统升级驱动，汽车电子封装需求保持年均约22%的增速。先进封装在车规领域的占比预计已提升至28%左右。从终端企业收入结构来看，以长电科技为例，2025年通讯电子占比约36%、消费电子占比约24%、运算电子占比约21%、汽车电子占比约10%。此外，5G/6G通信、物联网等新兴领域也为先进封装提供了持续的需求支撑。总体来看，先进封装的下游需求正从消费电子单一驱动转向AI算力、汽车电子、通信等多极支撑的格局。

2026年一季度，国内先进封装行业进入产能密集扩张阶段。在AI算力需求持续释放、高端封测产能供不应求的背景下，头部封测企业纷纷加码资本开支，扩产投资规模与节奏均创历史新高。据统计，2026年上半年中国四大封测龙头已累计宣布扩产投资274.2亿元，全部聚焦于AI算力核心领域；A股先进封装板块年内累计扩产投资已超300亿元，8家核心企业集中落地产能与技术项目。行业整体扩产呈现“规模大、节奏快、聚焦高端”的显著特征。

从全球供需格局来看，先进封装产能持续紧张。2025年全球先进封装产能供需比约为-23%，供应缺口预计将延续至2027年，供需拐点或在2027年下半年出现。台积电CoWoS产能2022年至2027年的年复合增长率已超过80%，订单排至2027年；2026年台积电CoWoS月产能将达12万至14万片晶圆。中国市场方面，机构预测2026年中国大陆先进封装有效产能占全球约30.5%，但2.5D/3D高阶技术国产化率仍不足10%。总体而言，国内先进封装行业正处于产能快速扩张阶段，但高端异构集成产能仍存在显著的结构性短板。

2026年一季度，先进封装产业链国产化进程持续推进，但在封装基板、关键设备、核心材料等环节仍存在不同程度的短板。

（一）封装基板

封装基板是连接芯片与系统电路板的核心载体，直接决定芯片的电气性能与可靠性。长期以来，国内高端封装基板市场高度依赖进口，外资占比超过80%，国产化供给不足是制约产业链自主可控的关键瓶颈。2026年一季度，国产封装基板在产能建设与产品验证方面持续推进，覆铜陶瓷基板等细分领域逐步进入投产验证阶段。在FC-BGA基板领域，国内企业已初步形成梯队化布局，ABF基板逐步迈入产业化新阶段；ABF膜等核心原材料方面，国内企业正通过类ABF膜研发加速追赶，部分厂商已通过客户验证并实现小批量出货。

（二）关键设备

设备国产化是先进封装产业链自主可控的关键环节。据行业数据，2025年中国半导体设备整体国产化率约为30%，2026年预计提升至35%左右，国产化进程持续加速。2026年一季度，先进封装设备领域在多个环节取得积极进展。面板级封装作为新兴技术赛道，国内设备商在CMP、去胶、PVD、电镀、清洗等环节均有产品落地并获得客户订单，在技术路线尚未完全定型的新赛道上基本实现了与海外厂商同步起跑。光刻设备方面，国产板级封装直写光刻设备完成技术定型并获头部客户采购，实现了从零到一的突破。检测设备方面，针对玻璃基板等新型衬底的量检测设备填补了国内相关领域的空白。固晶设备方面，高端先进封装固晶机已可适配CoWoS、Flip Chip等主流高端封装工艺。

（三）封装材料

封装材料是先进封装产业链国产化难度最大的环节之一。以环氧塑封料为例，整体国产化率约为30%，但在中高端先进封装领域，基本由日系等海外厂商垄断。2026年一季度，材料环节的国产替代仍在持续推进，部分企业在先进封装用塑封料的研发及量产方面取得阶段性进展，高导热塑封料、存储芯片塑封料、颗粒状塑封料（GMC）等品类逐步进入产业化阶段。在陶瓷基板材料方面，部分企业实现了高剥离强度AMB基板的技术突破，为高端功率半导体封装提供了国产化材料选项。光敏聚酰亚胺（PSPI）等适配先进封装的高端材料也有企业投建产线，但整体仍处于产业化初期。

（一）AI/HPC算力需求爆发式增长

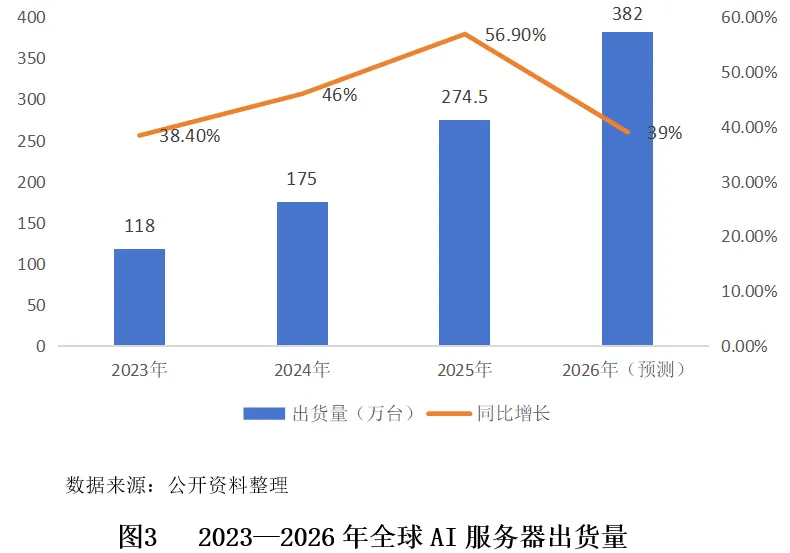

AI算力需求的爆发式增长是当前驱动先进封装行业发展的最核心力量。从算力规模来看，全球智能算力需求正呈指数级增长，中国智能算力规模从2024年的725.3 EFLOPS增长至2025年的1037.3 EFLOPS，预计2026年将达到1460.3 EFLOPS，是2024年的整整两倍；截至2025年6月，全球计算设备算力总规模已达4495 EFLOPS，其中智能算力占比高达85%。算力需求的激增直接拉动了AI服务器出货量的快速增长，全球AI服务器出货量从2023年的118万台增长至2024年的175万台，2025年进一步攀升至274.5万台，预计2026年将达到382万台，年均复合增长率超过30%。从下游投资来看，全球AI基础设施投资正以前所未有的速度扩张，2026年全球AI支出预计超过2.5万亿美元，2026年至2031年间围绕计算、数据中心与电力的AI资本支出预计高达约7.6万亿美元。

AI算力需求的持续增长最终传导至先进封装环节。AI芯片对2.5D/3D封装、晶圆级封装等高端技术的刚性需求，使先进封装从“配角”走向“主角”。机构预计2026年全球先进封装市场规模将达580亿美元左右，占整体封测比重首次突破50%，其中AI专属封装占比已超四成，毛利率高达48%至55%，是半导体产业链盈利最厚的细分领域。在全球CoWoS产能持续紧缺、AI服务器出货量高速增长的背景下，先进封装已成为AI芯片供应链中的关键瓶颈，AI算力需求的爆发正驱动先进封装行业进入量价齐升的超级景气周期。

（二）HBM（高带宽存储）需求放量

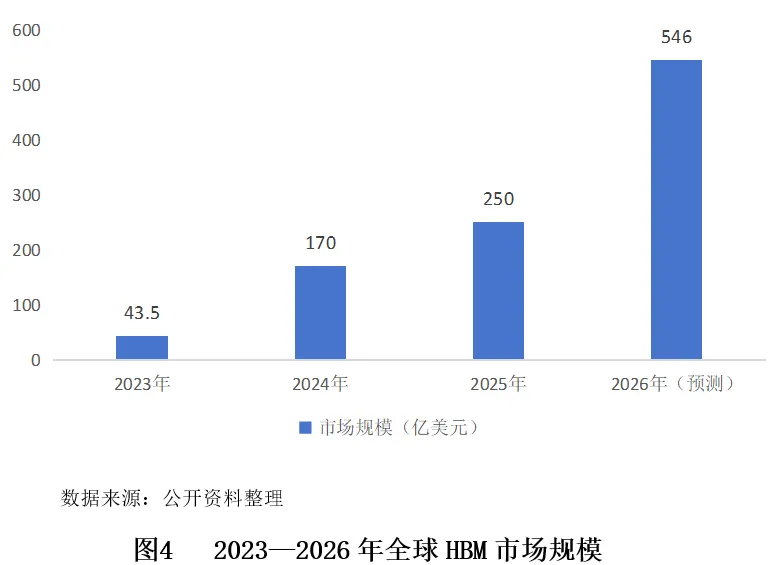

HBM凭借TSV硅通孔技术将多层DRAM芯片垂直堆叠，已成为AI加速器芯片的标配内存方案。在AI训练与推理需求持续爆发的推动下，全球HBM市场呈现井喷式增长，市场规模从2023年的43.5亿美元跃升至2024年的170亿美元，2025年进一步增长至250亿美元，预计2026年将达到546亿美元，三年间扩张逾十倍。HBM的供需矛盾日益突出，由于生产1bit HBM需消耗约3bit常规DRAM的晶圆面积，导致传统DRAM供给被大幅挤压，尽管三大原厂已将约70%新增产能倾斜至HBM，产能缺口依然高达50%至60%；与此同时，HBM封装所依赖的CoWoS等主流工艺同样面临20%至30%的供需缺口，大量AI芯片因封装产能不足无法完成交付，先进封装已成为HBM产能释放的关键瓶颈。从技术迭代来看，HBM正加速向更高堆叠层数和更大容量演进，12层堆叠的HBM4已进入全面商业化阶段，16层样品已亮相，单堆栈容量提升至48GB、位宽升级至2048bit，堆叠层数的增加对TSV硅通孔、微凸点工艺、混合键合等先进封装技术提出了更高要求，直接拉动了封装产能的扩张。

（三）汽车电子与智能终端需求拉动

汽车电子是先进封装的重要增长极。2026年一季度全球车规级芯片封装出货量同比增长21.7%，全年市场规模有望突破100亿美元。封装技术正从传统引线键合向扇出型晶圆级封装、系统级封装及铜混合键合等先进结构演进，封装在整车芯片成本中的占比已从8%升至13%以上。智能终端方面，2026年智能手机SoC先进制程出货占比预计提升至60%，面板级封装在手机射频前端与电源管理IC中的渗透率已从2025年的31%提升至39%，为先进封装提供了稳定而广泛的市场支撑。

（四）国产替代进程加速

在AI算力需求爆发与国际供应链格局变化的双重背景下，先进封装产业链国产替代全面加速。产能方面，2026年上半年国内四大封测龙头累计宣布扩产投资274.2亿元，全部聚焦AI算力核心领域，预计全年中国大陆先进封装有效产能将占全球约30.5%。技术方面，设备国产化率稳步提升，国产板级封装直写光刻设备已实现从零到一的突破；半导体封装玻璃基板首次纳入国家“十五五”新材料产业规划，要求2030年实现小批量自主供货。设备整体国产化率预计2026年提升至35%。

（一）全球先进封装竞争格局概览

全球先进封装市场已形成“一超多强”的竞争格局，参与者分为OSAT（外包封测）与Foundry/IDM（晶圆代工/垂直制造）两大阵营。台积电凭借CoWoS和InFO系列技术占据全球先进封装约33%的市场收入，在产能维度上更以58%的份额保持绝对领先，其CoWoS订单已排至2027年，月产能从2025年底约3.5万片向10万片以上冲刺。三星与英特尔分别以约19%和15%的市场收入紧随其后。OSAT阵营中，日月光2025年封装业务营收约800亿元、全球市占率约26%，安靠营收约400亿元、市占率约13%，长电科技市占率约12.7%稳居全球第三。2026年一季度，OSAT厂商在AI需求推动下保持快速增长，日月光将2026年先进封装营收目标上调至超过35亿美元，安靠营收同比增长25%创历史新高。整体行业集中度持续提升，前五大企业合计占据约74.9%的市场份额，竞争焦点正从传统封装产能向2.5D/3D等高端异构集成技术转移。

（二）国内头部企业竞争态势

国内先进封装市场已形成“一超多强”的竞争格局，长电科技、通富微电、华天科技稳居第一梯队。2025年全球独立封测企业排名中，长电科技以12.7%的市占率位列全球第三，通富微电位居全球第四，华天科技紧随其后。从产能布局来看，长电科技聚焦2.5D/3D封装及Chiplet异构集成，2.5D封装产品已加速量产导入；通富微电深度绑定AMD等HPC客户，持续扩建存储芯片及晶圆级封测产能；华天科技在南京等地推进先进封测扩产项目，重点发力FCBGA、FCCSP等高端封装技术。盛合晶微于2026年4月登陆科创板，凭借2.5D封装领域的全球领先市占率成为赛道重要新兴力量；甬矽电子、颀中科技等企业亦在快速追赶，产能稼动率维持高位。整体来看，国内头部企业梯队格局保持稳定，长电科技规模领先，通富微电在HPC领域优势突出，华天科技积极追赶，新兴力量加速崛起，竞争焦点正从传统封装产能向2.5D/3D等高端异构集成技术加速转移。

展望2026年二季度及后市，全球先进封装行业将延续高景气态势。市场规模方面，2026年全年预计将达580亿至620亿美元，先进封装占整体封测市场比重将首次突破50%，正式从半导体产业的“配角”走向“主角”。供需方面，2.5D/3D先进封装产能供不应求的局面短期内难以缓解，全球产能供需缺口预计在2027年下半年才能逐步收窄，封装价格已进入趋势性上涨通道，行业正处于明确的“量价齐升”周期。技术演进方面，2.5D/3D封装仍为当前主流，FOPLP（扇出型面板级封装）与玻璃基板正成为下一代技术方向，台积电CoPoS技术预计2027年进入试产、2028年正式量产。国产替代方面，2026年中国大陆先进封装有效产能预计将占全球约30.5%，头部企业资本开支向百亿级靠拢，扩产全部聚焦AI算力核心领域；但2.5D/3D高阶技术国产化率仍不足10%，中低端渗透与高端突破并存的格局短期内不会改变，高阶技术的良率爬坡与规模化量产仍是决定国产替代进程的关键变量。总体而言，行业正处于需求爆发、产能紧缺、价格上涨与技术迭代多重共振的黄金发展期。

展望2026年二季度及后市，先进封装行业在高速增长的同时也面临多重风险挑战。产能过剩风险方面，国内外封测厂商掀起史无前例的扩产竞赛——日月光2026年资本开支上调至85亿美元，长电科技、通富微电、华天科技、甬矽电子等A股封测厂合计投资接近350亿元，行业集中扩产加剧未来产能过剩隐忧。供应链瓶颈风险方面，先进封测设备采购需求远超预期，部分核心设备交期拉长至一年以上，直接导致封测厂新产能开出时程被迫延后。地缘政治风险方面，先进封装已成中美科技博弈的战略焦点，台积电要求大陆IC设计厂商必须通过美国白名单封装厂进行封装方可获得产能，否则将暂停出货；美国出口管制持续升级，先进封装量测检测设备面临荷兰等国的出口限制。技术风险方面，晶圆翘曲、键合缺陷、散热不良等工艺难题持续制约2.5D/3D等高端封装良率，超大尺寸硅中介层易翘曲导致良率下降与成本快速上升，国内2.5D/3D高阶技术国产化率仍不足10%。财务风险方面，部分企业资产负债率创新高后仍大举加杠杆扩产，叠加8年长建设周期带来的市场需求与技术路线不确定性，企业资金压力和投资回报风险不容忽视。上述风险提示银行在授信时应重点关注企业的产能消化能力、技术良率水平、地缘政治敞口及财务稳健性。

2026年一季度，先进封装行业在AI算力需求爆发式增长、HBM需求放量及汽车电子持续拉动的多重驱动下延续高景气态势。全球先进封装市场规模预计全年达580亿至620亿美元，占整体封测市场比重首次突破50%；国内头部封测企业营收与产能利用率维持高位，行业整体处于明确的“量价齐升”周期。但二季度以来，封装价格已历经多轮调涨，部分高端封装品类年内累计涨幅达30%至50%，日月光等龙头企业在年内已进行三轮提价，短期价格持续快速上涨已在部分环节引发终端客户成本压力与订单节奏调整的隐忧。同时，国内外封测厂商掀起史无前例的扩产竞赛，A股封测企业合计投资接近350亿元，2.5D/3D高阶技术国产化率仍不足10%，地缘政治博弈加剧、供应链瓶颈持续、产能过剩风险累积等多重变量交织，行业正处于景气高位与风险积聚并存的阶段。

展望后市，需求端AI算力、HBM、汽车电子等核心驱动力增长确定性较高，全球先进封装市场规模有望在2030年突破790亿美元；供给端台积电CoWoS订单已排至2027年，产能缺口预计在2027年下半年才能逐步收窄，封装价格中枢有望在中期维持上行趋势。但短期价格已处高位、扩产竞赛带来的未来产能过剩风险、地缘政治管制升级、以及2.5D/3D高端技术良率爬坡不及预期等风险不容忽视，行业分化将进一步加剧。

基于上述判断，建议2026年对先进封装行业采取“聚焦龙头、链式布局、动态风控”的授信策略。信贷资源应优先配置具备2.5D/3D等高端封装技术量产能力、深度绑定AI/HPC头部客户的行业龙头，包括长电科技、通富微电、华天科技等第一梯队企业，重点关注其高端封装产能利用率、技术良率水平及长协订单比例；积极支持先进封装产业链上游关键配套环节，包括封装基板（FC-BGA基板、ABF基板）、关键设备（光刻、检测、固晶等国产替代进程较快的细分领域）及核心材料（环氧塑封料、光敏聚酰亚胺等）领域具备技术突破和客户认证进展的行业领先企业，重点关注其国产替代进度与商业化落地能力；适度支持在FOPLP（扇出型面板级封装）、玻璃基板、混合键合等下一代技术方向具备核心研发优势的专精特新企业，重点关注其技术成熟度与客户验证进展。对于纯封装代工且以传统封装为主、缺乏先进封装技术布局的中小封测企业，在头部企业加速扩产、行业集中度持续提升的背景下，面临订单流失与产能过剩的双重挤压，建议审慎介入；对海外设备和材料依赖度高、在地缘政治风险下供应链稳定性存疑的企业，需警惕设备交付延期和技术管制升级带来的经营中断风险。

风控层面，需动态跟踪企业产能利用率、设备交期进度、应收账款周转率及资产负债率变化，优先选择客户结构多元、长协订单占比较高、经营现金流稳健的企业合作；密切关注地缘政治政策变化及头部封测企业扩产节奏对行业供需格局的影响；对企业海外设备采购进度及供应链替代方案进行专项评估，防范供应链中断风险；对单一客户依赖度高或过度依赖海外设备供应、缺乏国产替代方案的企业实行限额管控，确保授信资产安全。
