双高棒轧钢生产线设计计算

双高棒产线设计计算

轧钢之家 · 技术干货

撰稿｜轧钢之家校审｜工艺技术组技术核校｜棒材工艺组
本文聚焦双线高速棒材产线的坯料—道次—速度—节奏—电机闭环计算，给出可落地的参数窗口与一线管控清单。

双高棒（Double High-speed Bar，双线高速棒材）是近年国内螺纹钢产线升级的主流方案：粗中轧机组两线共用，到精轧段分叉为两条并行的高速无扭棒材线，各自上冷床。它用"一套粗轧喂两口精轧"解决了单条高棒线小规格终轧速度受限、产能上不去的痛点。本文按工程设计的实际计算逻辑，把坯料、道次、速度、节奏、电机、产能这条主线串一遍，给出能直接用于方案比选的参数窗口。

一、产品定位与坯料

双高棒定位小规格螺纹钢，主力是φ8、φ10、φ12，覆盖φ6~φ16 mm热轧带肋钢筋（HRB400E/500E）。坯料一般选 150×150 / 165×165 / 200×200 mm 连铸方坯，长度 11~16 m。

单重 G = ρ × F × L　（ρ≈7.85 t/m³）
例：200×200×12 m → G ≈ 7.85×0.04×12 ≈ 3.77 t/支

总延伸系数由坯断面与成品断面之比决定：

μ总 = F坯 / F成品　　n ≈ ln(μ总) / ln(μ道均)

取坯 200×200（F=40000 mm²）、成品 φ12（F=113 mm²），μ总≈354；粗中轧共用段把大坯吃细到分叉口断面约 φ32~φ40，再进两线精轧到成品，每道平均延伸取 1.28，则 n≈22.8 道，与"粗中轧 18 架 + 每线精轧 8 架"的配置吻合。

二、双线工艺布置与分叉逻辑

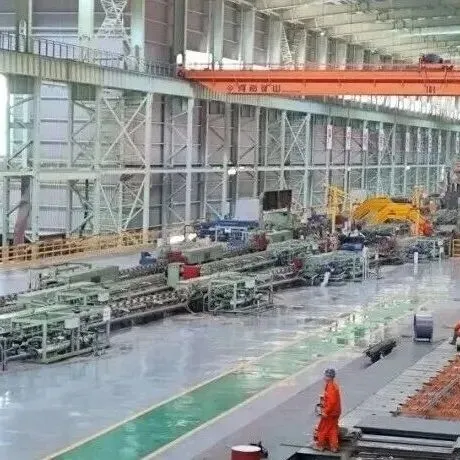

粗中轧 18 架平立交替（φ650/φ550/φ450/φ350 等），开坯为中间坯；1#、2# 飞剪用于事故与倍尺；中轧后由分钢装置导入两条精轧线；每线精轧 8~10 架无扭悬臂辊环轧机（φ250/φ200/φ170，顶交/侧交 45°）；下线的水冷段→夹送辊→倍尺飞剪→制动裙板→冷床，两线各一条。核心约束是：粗中轧供料节奏 = 两线消耗节奏之和。

资料图片仅为示意

三、速度与节奏计算

1. 连轧基本关系

连轧时金属秒流量相等，连轧常数 C 在稳态下各架相同：

A_i × V_i = C（常数）　　A：断面；V：出口速度

由此可由上一架断面与速度推算下一架速度，也是活套张力闭环的校核基准。

2. 终轧速度

V_n = π × D_n × n_n / 60

取精轧末架辊环名义直径 D_n=0.17 m、转速 n_n=3500 r/min：

V_n = π×0.17×3500/60 ≈ 31.2 m/s

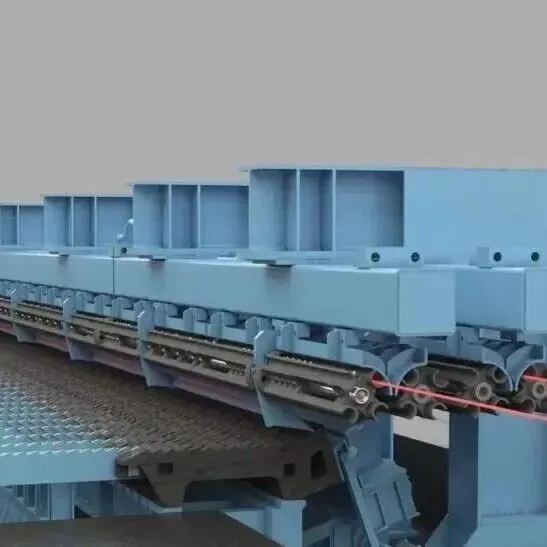

实际高棒线小规格末架转速可更高，φ6终轧速度可达 50 m/s 以上；φ8约 42 m/s，φ16约 18~22 m/s。上冷床前制动裙板处的速度需 ≥ 36 m/s（φ6~φ10），大规格适当降低。

资料图片仅为示意

3. 轧制节奏与产能

T = t_纯轧 + t_间隙　　　Q = 3600 / T × G × η成材

粗中轧段控制全线节拍：纯轧时间由秒流量与坯体积定，间隙时间（甩尾到下一支咬入）自动化产线可压到 6~10 s。例：T=25 s、G=3.0 t、η=0.97 → Q≈418 t/h，单线年作业 7200 h 约 100 万 t。双线共用粗中轧，粗轧喂料能力须 ≥ 两线之和，考虑不均衡系数，双线设计产能一般取 160~200 万 t/年。

四、主电机功率估算

轧制力与力矩、功率的简化算法：

l_c = √(R·Δh)　　P = k_f · b · l_c · Q_p　　M = P · a · R　　N = M · n / 9550

示例（粗轧 φ550 第一架，R=0.275 m，Δh=25 mm）：

l_c = √(0.275×0.025) ≈ 0.083 m
P = 150 MPa × 0.2 m × 0.083 m × 1.2 ≈ 299 t（≈2.99×10⁶ N）
M ≈ 2.99×10⁶ × (0.5×0.275) ≈ 4.1×10⁵ N·m
N = 4.1×10⁵ × 20 / 9550 ≈ 860 kW → 选 1000 kW 级

说明：以上为量级示意，实际需叠加宽展修正、弹跳、加速度矩与过载系数，精轧小辊径高转速段功率密度更高，电机选型应校核最高转速点的功率包络。

五、关键参数

项目	推荐范围
产品规格	φ6~φ16 mm HRB400E/500E
坯料	150 / 165 / 200 方，11~16 m
粗中轧机架	18 架（平立交替）
精轧（每线）	8~10 架无扭
总道次	26~34 道
终轧速度	φ6 达 50 m/s；φ16 约 18~22 m/s
上冷床速度	≥ 36 m/s（φ6~φ10）
轧制节奏	20~30 s/支
单线产能	80~110 万 t/年
双线产能	160~200 万 t/年
成材率	96.5%~98%
主电机（粗轧）	800~1200 kW/架
作业率	≥ 85%

六、设计管控清单

坯料验收：断面公差、角部裂纹、长度配组，杜绝偏心坯进线。
孔型共用性：粗中轧孔型两线兼容，减少换辊频次与规格切换时间。
速度匹配：两线终轧速度偏差 ≤ 2%，防止分叉口堆钢、拉钢。
倍尺飞剪：定尺精度与头尾耳子切除量校核，降低切损。

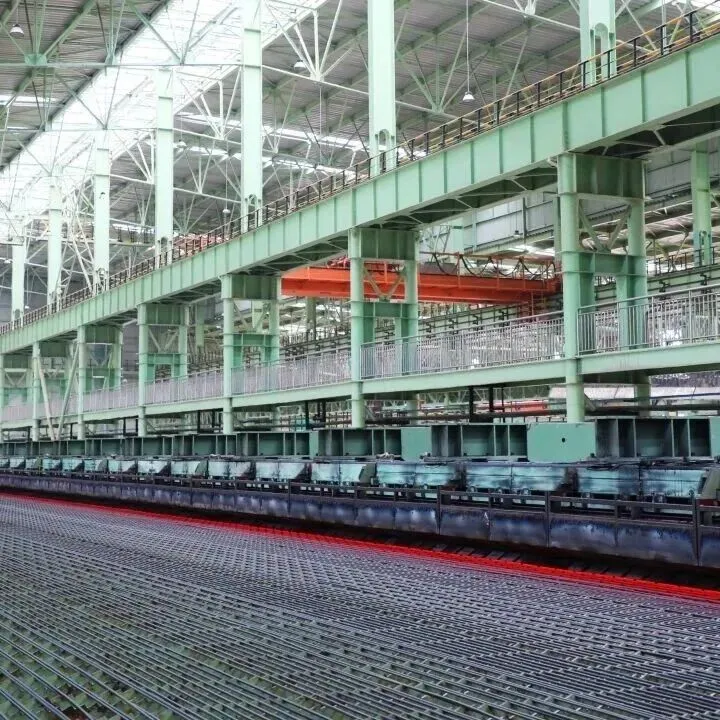

制动裙板：制动距离随速度曲线标定，避免冷床擦伤与弯钢。

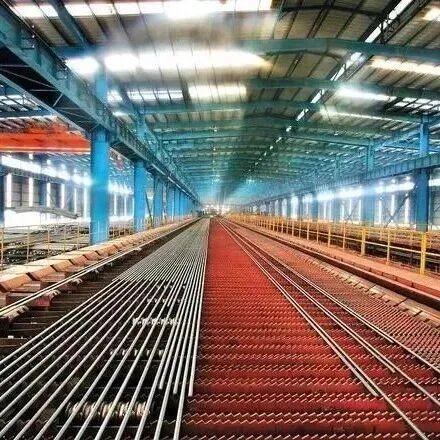

冷床步进：齿距/步距与规格匹配，防追尾、防乱层。
连轧常数：各架 A×V 日校核，活套张力闭环投用率 ≥ 95%。
成材率日报：按规格统计切损、判废、取样损耗，反向优化孔型。

七、总结

双高棒的本质是"粗轧共享、精轧双分"的产能倍增器。设计计算的落点不在单点公式，而在坯料—道次—速度—节奏—电机五者的闭环匹配：坯子定下来，总延伸决定道次数；道次定了，连轧常数定各架速度；速度定了，节奏定产能；产能定了，反算电机功率。把这条链算平，产线才转得稳、出得多。

#双高棒 #高速棒材 #产线设计 #连轧常数 #产能计算 #孔型设计 #轧制节奏 #棒材产线 #钢铁行业 #51钢铁 #大国钢铁

校审说明：本文参数为行业通用设计范围示意，具体数值以各钢铁设计院、设备供货商技术协议及工厂工艺规程为准；产能按年作业 7200 h、作业率 85% 估算，实际受规格结构与检修计划影响。文中公式为工程设计简化算法，关键设备选型须由专业设计院完成弹跳、宽展与过载校核。
