随着限塑政策持续推进，PLA、PBAT#降解片材已广泛应用于食品吸塑和一次性包装领域。但在实际生产过程中，不少企业仍会遇到片材质量不稳定、次品率偏高等问题。下面结合常见制品缺陷，分析产生原因及对应解决方案。
一、降解片材四大常见制品问题
1. 片材表面出现气泡、银丝或孔洞
现象：片材表面分布细小气泡或银丝状纹路，吸塑成型后餐盒容易产生穿孔，无法满足食品包装要求。
根源：降解材料吸湿性明显高于普通塑料。当原料含水率超标时，高温加工过程中水分会汽化并引发水解反应，导致分子链断裂，影响片材质量。
解决方案：原料加工前需在80℃条件下恒温干燥4～6小时，并将露点控制在≤-40℃；生产线配置多段真空排气系统，保持真空度稳定在≤-0.09MPa，及时排除水汽及小分子挥发物。
2. 片材发黄、发脆，容易断裂
现象：成品透明度降低，弯折时易开裂，包装盒在运输过程中破损风险增加。
根源：PLA热加工窗口较窄，若加工温度过高或物料在机筒内停留时间过长，容易发生热降解，造成分子链断裂，材料韧性下降。
解决方案：加工温度建议控制在175～185℃，适当降低螺杆转速，减少剪切生热；同时配合专用热稳定剂，可有效改善片材韧性，降低脆裂风险。
3. 片材厚薄不均，平整度不足
现象：卷材两侧厚度存在差异，吸塑成型深浅不一致，制品尺寸偏差较大。
根源：熔体输送波动或三辊冷却温度分布不均，会直接影响PLA熔体成型稳定性。由于其熔体强度较低，轻微工艺变化也可能造成厚度波动。
解决方案：采用带弹性微调功能的模头，三辊实行分区精准控温，并保证牵引速度与挤出速度同步，实现片材厚度稳定控制。
4. 耐热性能不足，高温易变形
现象：制品盛装热餐后容易软化变形，仅适用于低温包装。
根源：纯PLA结晶度较低，热变形温度通常只有55～60℃，高温条件下支撑性能不足。
解决方案：采用PLA与PBAT共混改性工艺，并配合成核剂提高结晶度，可明显提升耐热性能，满足冷热包装应用需求。
二、适配降解原料的生产线简要说明

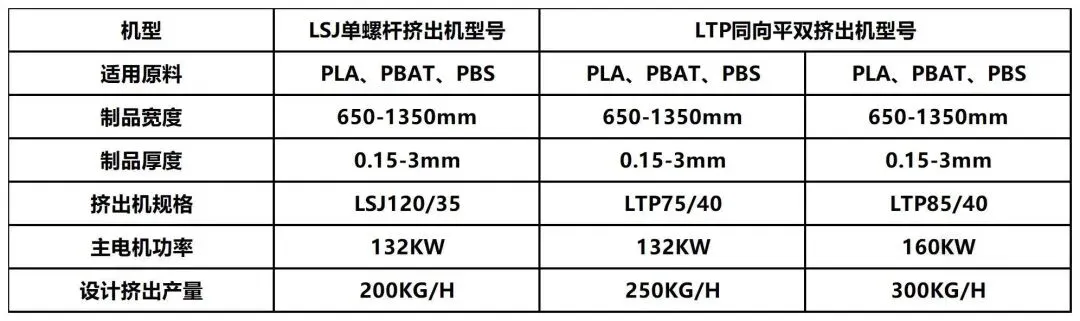

#礼联的#降解片材生产线结合PLA、PBAT热敏性强、易吸潮等特点进行优化设计，配置低剪切专用螺杆、高精度温控系统、多段真空排气装置及三辊精密压光机组。整线实现温控、牵引和真空系统联动控制，可有效降低片材生产缺陷，稳定生产0.1～5mm规格降解片材，适用于包装、餐具及农用耗材等领域。
三、科普小结
#降解片材生产的关键在于控湿、控温和控剪切，生产工艺不能直接沿用普通PS、PE片材加工方式。多数制品缺陷与原料预处理不足或设备匹配不合理有关。通过选择适配的专用生产线，并结合规范的工艺参数，可有效降低次品率，实现高透明、高韧性全降解环保片材的稳定生产。
