您的采购清单里还会有BMD采集卡/盒吗?(一)decklink系列

您的采购清单里还会有BMD采集卡/盒吗？

（一）decklink系列

采集卡/盒的两大功能：采集和输出

针对采集功能，传统BMD PCIe内置采集卡使用的核心场景就是磁带录像机（主要就是针对索尼的DigiBeta/Betacam/DVCAM，松下的DVCPRO HD/DVCPRO50/DVCPRO）以及DVD播放机的素材上载，随着以录像带为介质的传统的摄像机被全新的固态存储卡（索尼的蓝光盘/SXS专业存储卡，松下的P2卡，普通的SD卡）为记录介质的摄像机全面取代后，素材采集的流程被彻底改写，BMD PCIe内置采集卡仅留存对于历史磁带数字化归档的少量需求。

针对输出功能，传统的使用场景还是通过BMD PCIe采集卡的输出接口连接专业监视器。

1.就是磁带录像机/DVD播放器素材上载后的数字化修复结果回放校验。

2.编辑时间线合成成片的监看确认。

3.调色系统DaVinci Resolve studio输出效果的即时回看。

4.电视台播控机房不同阶段播出信号的实时监看。

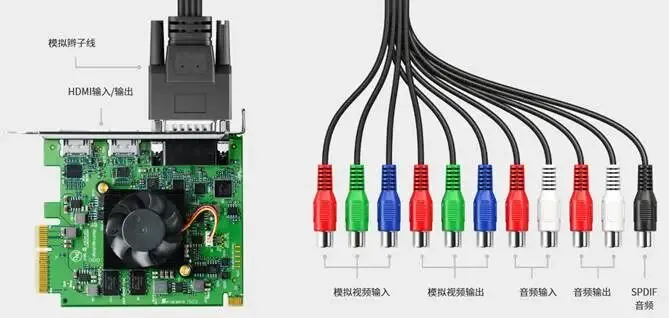

这类BMD PCIe采集卡最重要的标识就是用于模拟信号和RS-422控制的辫子线。

一、目前的Blackmagic Design的官方网站上还有3款代表性的产品：

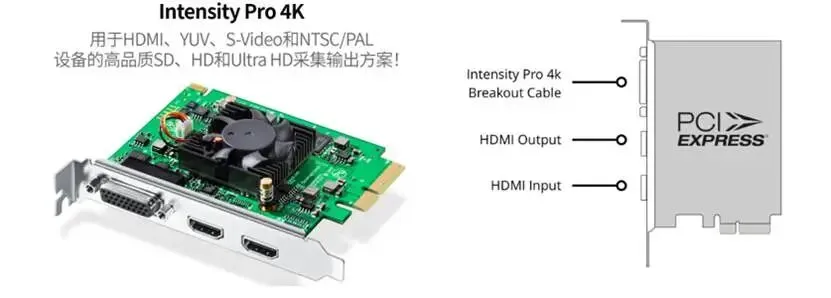

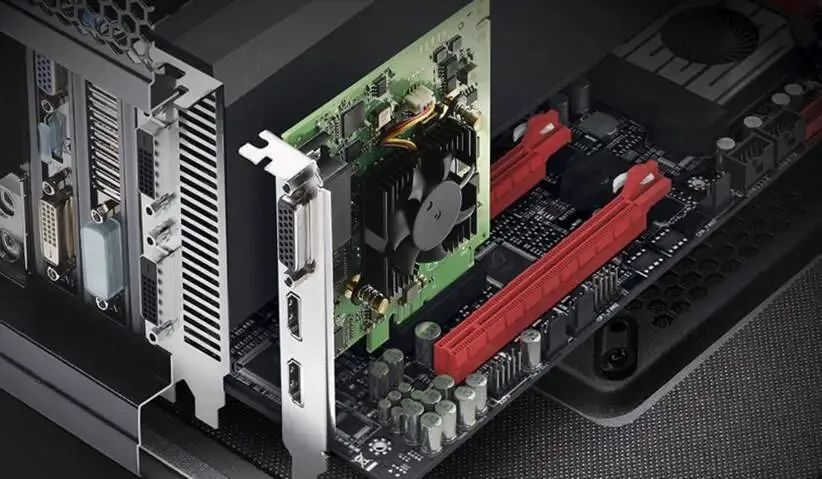

1.入门款型号Intensity Pro 4K（除了Breakout Cable辫子线接口，只有一路HDMI的输入输出）。

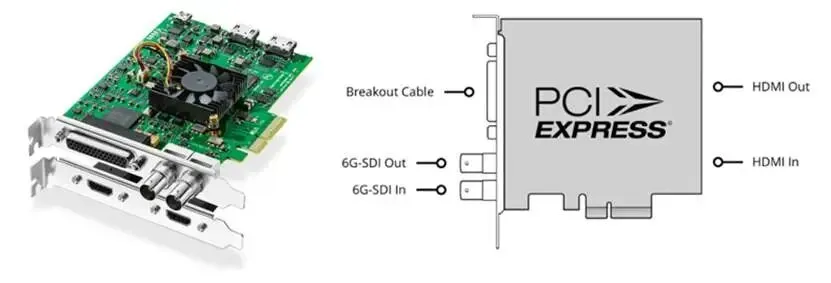

2.专业款DeckLink Studio 4K（除了Breakout Cable辫子线接口，不仅有6G-SDI的1路10bit SD/HD/2K/4K。支持6G 4:2:2和3G 4:4:4的输入输出，还有一路HDMI的输入输出）。

3.电影级DeckLink 4K Extreme 12G（除了Breakout Cable辫子线接口，提供双链路多速率12G-SDI接口，可切换2D\3D，可选光纤输入/输出2 x 12Gb/s光纤，还有一路HDMI的输入输出）。

这3款采集卡的Breakout Cable辫子线要解决的问题就是连接磁带录像机，DVD播放器电子化归档以及民用级别的监控摄像头的实时采集。

二、以Intensity Pro 4K采集卡为例总结一下工作流程

高品质接口，连接所有SD、HD和Ultra HD设备！

Intensity Pro 4K搭载高品质HDMI和模拟接口，能为您呈现始终如一的臻美画质。它的HDMI接口可用于新型HD和Ultra HD设备，而它的模拟YUV、S-Video及NTSC/PAL接口则还能连接模拟电视机、视频磁带播放机等老式设备。这意味着Intensity Pro 4K能连接包括过去的VHS录机、DVD播放机一直到现在的新款游戏机和大屏幕Ultra HD电视机等所有设备！

主要的工作流程：

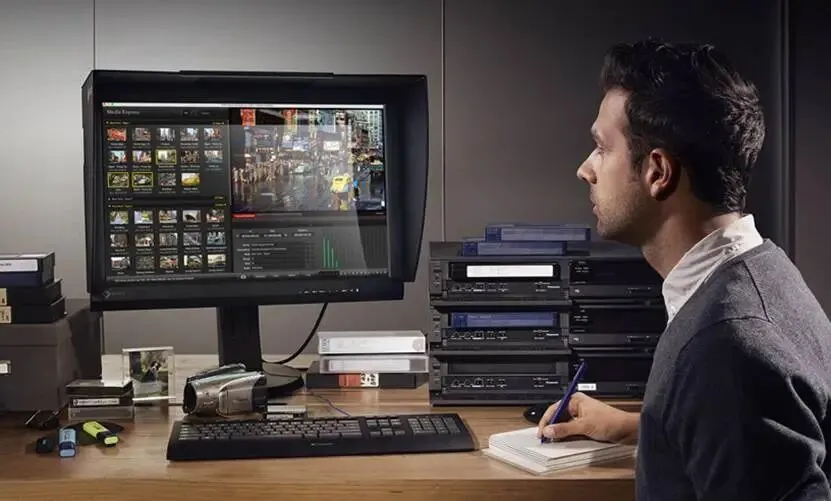

1.采集老式磁带和DVD存档，珍贵影像，恒久典藏！

通过Intensity Pro 4K制作电子存档，可挽救您那些老式VHS、BetaMax录像带和DVD中的视频资料！如果您的DVD被划坏或是录像带发生老化和损坏，您可能将永远丢失那些承载重要记忆的视频资料。而且，磁带存放越久将越难找到适合的录机播放这些视频！您可以在采集前调整视音频级别，尽可能达到优质的视频采集效果。采集到的文件可以保存为无压缩或压缩视频格式，将珍贵画面永久保存！

2.连接和采集任何设备信号进行现场录制。

3.视频剪辑输出，在大屏幕上预览您的作品！

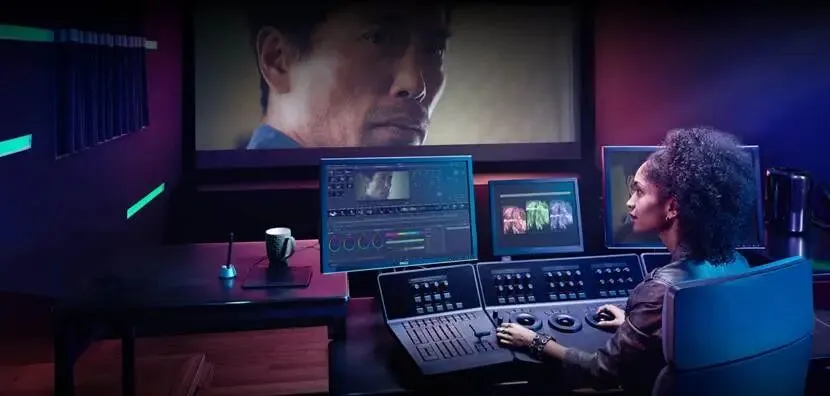

4.调色，校色编辑，色彩准确传递。

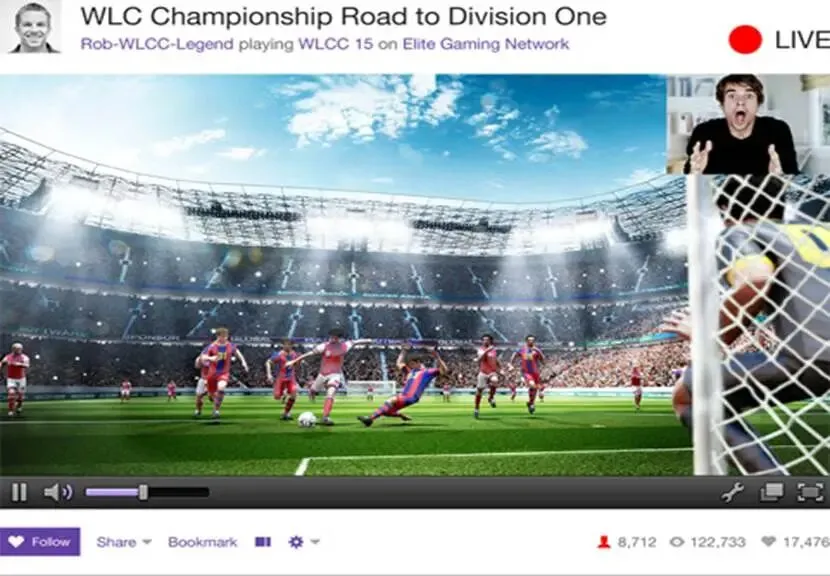

5.精彩游戏视频，录制高帧率、高色深游戏画面！

6.流媒体直播将优质视频实时发布于网络！

如果要在互联网上进行视频流媒体直播，最好还是使用未经压缩的纯净画面。Intensity Pro 4K可以直接连接到您的摄像机，从而避免了摄像机的内部压缩过程。

7.音频制作为您的录音室增设一个小剧场！

8.数字母版为网络播出和碟片发行打造非凡品质！

全新的采集卡/盒解锁更多的使用场景

当下行业主流采集需求转向：SDI/HDMI摄影机实时信号、IP流（NDI/ST2110）、多机位直播、档案转码、机房IP制播、桌面新媒体直播五大场景，对应六大类主流采集硬件，覆盖电视台、融媒体、影视后期全场景。

一、Blackmagic Design采集卡/盒在当下影视流程里"角色"发生了哪些迁移？

一句话：采集卡/盒从"后期合成的前道工序"变成了“贯穿拍摄—现场—后期—播出的通用 I/O 节点，并且正在和 IP 编码器、切换台、录机互相渗透”。

采集卡/盒早年的功能定义范围很窄，仅仅是"把摄像机/录像机的信号转成电脑软件能采集到的数字信号"，主要是给后期剪辑师上载素材、后期拓展为配合直播软件直播推流使用。最近的不到10年时间这个定位被几股力量重构了：

1.从"单向采集"变成"采集+回放+监看+ISO 录制"一体化

现在一张 DeckLink采集卡或一台 UltraStudio采集盒，不只是要IN，还要OUT，剪辑调色时要监看返送、现场DIT车要给导演多屏监看、要带帧同步/CRC 校验/Direct GPU零拷贝。采集卡/盒成了"工作站和视频世界之间的双向网关"，不是单向吸管。

2.接口带宽把"分辨率/色深/帧率"天花板顶上去了

6G-SDI→12G-SDI→HDMI 2.1，PCIe Gen3/4通道，让4K60 4:4:4、8K DCI 能直接进工作站。原来8K素材只能先录到机内SSD再拷贝，现在现场就能采进DIT阵列做代理/同步，流程提前了。

3. Thunderbolt 3/4 把"采集盒"从机房解放出来

UltraStudio采集盒这条产品线让MacBook Pro也能实现广播级采集+监看，移动DIT、外景调色车、小型现场切换不再需要装塔式工作站。采集"盒"替代了相当一部分"卡"的场景。

4. IP化（2110、SRT、NDI）让采集对象从SDI变成了"数据流"

BMD新出的 2110 IP 12G Converter、Streaming Encoder/Decoder 就是信号，采集卡现在要能吃2110 IP流、SRT/RTMP推流和拉流解码，广电远程制作、异地调色审片都靠这个。采集卡和"编码器"的边界正在变得很模糊。

5.现场切换台把"采集"内化了

ATEM Mini Extreme ISO G2 那种机器，8路HDMI直接录每路ISO到SSD，传统意义上"采集卡+录机+切换台"三件的事，被一台切换台通吃。这是采集卡角色被"上游吞噬"的典型。

6.多功能导播一体机（集成多路采集、切换、录制三合一，区县级融媒体中心标准配置）

内置多路SDI/HDMI采集模块，一台设备完成多机位信号采集、切换、字幕、直播录制，中小融媒体中心主力设备。

强氧Livestudio GO，中帝威HDS系列，领地、嘉视影、盛焱、天影视通等一大批做导播一体机的厂家。能够用到BMD多路采集卡的产品应该还属于成本较高，但是稳定性较好的。

适用：区县融媒体新闻直播间、校园电视台、乡村活动直播；一台设备集成4-12路信号采集，直接输出素材到U盘/硬盘，无需额外配采集电脑。

二、Blackmagic Design 的采集产品线+场景

BMD把采集/播放（Capture & Playback）分成几条清晰的主线，定位差异比参数差异更重要：

1.DeckLink系列PCIe 内置，工作站/播出/服务器级别适用

纯PCIe卡，DeckLink横跨Mac、Windows和Linux三大平台的高性能采集卡，BMD自家DeckLink驱动+Media API，是后期机房、广电播出服务端、OEM集成的主力。

场景关键词：调色棚监看返送、播出服务器、多路远程制作、8K DIT 车。

可使用范围极广的一系列Windows软件！DeckLink支持WDM、DirectShow及QuickTime。 因此您可以使用DaVinci Resolve、Avid Media Composer及News Cutter、Premiere Pro、Sony Vegas Pro以及更多软件。视觉特效方面您可使用Fusion、After Effects和Photoshop。音频软件方面它支持Nuendo、Cubase以及更多。流媒体播放方面它可兼容OBS、Xsplit Broadcaster和Wirecast。

DeckLink卡是开放标准的采集卡，非常适合Linux系统视频应用的开发。它们专为搭配使用DaVinci Resolve所设计，用于剪辑、调色、专业音频等后期制作，并提供有免费SDK可让您轻松开发具体解决方案，以满足工作需要。在Linux操作系统上使用DeckLink时，Blackmagic Design的Media Express也可进行采集和输出工作。

目前尚没有任何一款采集输出卡能像DeckLink这样支持如此之多的Mac系统软件。DeckLink在安装驱动后可使用DaVinci Resolve、Avid Media Composer、Final Cut Pro X、Premiere Pro和News Cutter等出色的剪辑软件。视觉特效方面它可全面兼容Fusion、Nuke、After Effects及Photoshop。音频方面，DeckLink可与DaVinci Resolve的Fairlight音频、ProTools、Nuendo及Cubase搭配使用。推流方面可以使用OBS和Wirecast。

DeckLink 也是BMD自己 DaVinci Resolve调色工位的标准配置。

2.DeckLink系列不同型号的适用场景

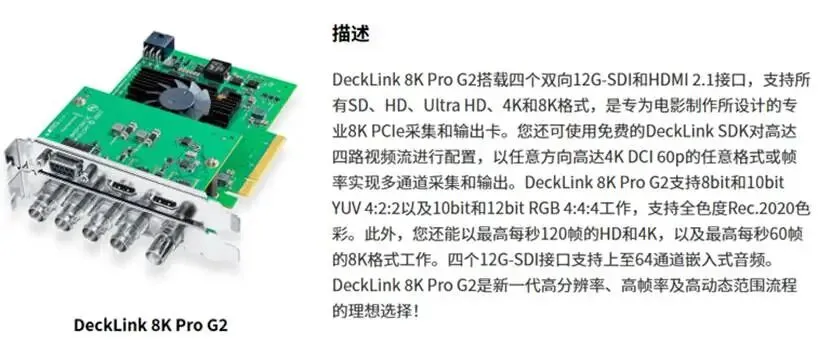

BMD的8K旗舰采集卡

关键参数：

接口：4×双向12G-SDI+HDMI 2.1（进出各一）

最高格式：8K DCI 60p / 4K DCI 120p

色深：10/12bit RGB 4:4:4（Rec.2020 全色度），8/10bit YUV 4:2:2

HDR：PQ / HLG 硬件映射，HDMI 2.1 还支持Dolby Vision（4K以内）

多通道：SDK可配4路任意方向、任意格式/帧率，单路最高4K DCI 60p

音频嵌入：4K/8K模式下64通道嵌入式

总线：PCIe Gen3 x8（必须 x8/x16 插槽，x4 不兼容）

物理：双槽位+主动风扇散热（初代是单槽被动，G2因加了HDMI 2.1 变大）

说明：G2相对初代8K Pro 最大的升级就是增加了HDMI 2.1 （初代只有SDI），同时 4K/8K帧率上限拉到120p，HDR和Dolby Vision也补齐了。注意点：板卡是占双槽+有风扇噪声，静音机房要考虑一下。

对应的使用场景：

1. 电影 DIT / 后期调色监看

BMD官方定位就是"为电影制作设计的8K采集播放卡"。典型用法：现场 DIT 车里URSA Mini Pro / ALEXA 35 的 12G-SDI 直进，4K/8K RAW 素材进 DaVinci 实时调色监看；后期调色棚，12bit RGB 4:4:4 + Rec.2020 + HDR PQ/HLG硬件映射，接参考级SDI监视器（Flanders / Sony BVM）做母版审看；四链路12G-SDI 聚合成单路8 输出，接8K参考监视器监看。

2. 广电8K演播室/体育即时回放

租赁市场最常见的用法就是装进回放工作站做体育多通道收录：4路双向12G-SDI可自由配方向，比如3路采集+1路回放，或者3路采集+1路回放。单路4K DCI 60p 以内可以 4路并发，一场比赛4机位4K60同时进，使用vReplay / Daslet / Softron 做即时回放。8K演播室里四链路聚合采一路8K60（比如演唱会、stadium 赛事的未来标准）。

国内 8K 广电还在爬坡，但这张卡是少数单卡能扛8K60 4:4:4 采集的 PCIe 方案，央视 8K试验频道、大型赛事OB车里能看到它的身影。

3. 胶片/磁带数字化归档

法国 Camerlens的产品页把它列进"Archivage & restauration（胶片/磁带数字化）"这一类，原因：老胶转、Digibeta / HDCAM SR 磁带抓轨，要12bit 4:4:4 无压缩保证归档质量，多格式原生支持（DPX、Uncompressed、ProRes 4444 全通），DaVinci / Metus / Blackmagic Media Express 直接挂。RS-422 deck control 能自动控制磁带机走带，自动化归档流水线。

4. 杜比审片/影院母版监看

这块是 G2 独一份的优势，HDMI 2.1 输出支持 Dolby Vision（4K DCI / UHD 60p 以内）。调色棚做完HDR母版，HDMI 2.1直出接 Dolby Vision 认证电视/监视器做终审。SDI走12G进参考级监视器，HDMI走消费端审片，双路同时出，一条流水线两种审看模式。

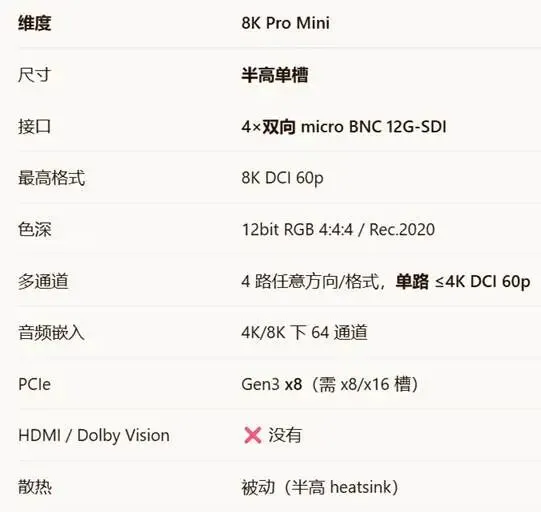

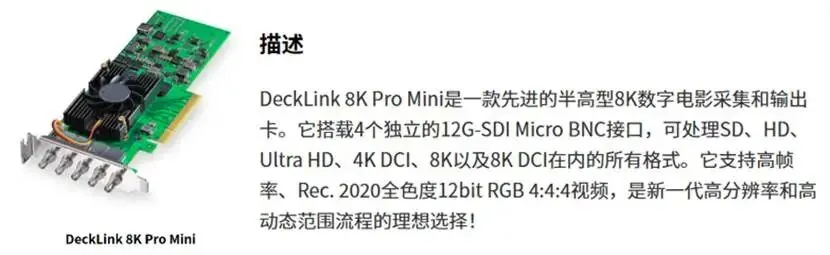

DeckLink 8K Pro Mini这个名字本身就暴露了它的定位，它是8K Pro家族里的"半高紧凑版"，把初代8K Pro的 4×12G-SDI双向能力几乎完整继承下来，去掉了HDMI、尺寸压缩成单槽半高（low profile）。所以"最实用"的场景一定是要"8K Pro的SDI能力，比较适合机箱塞不下双槽，甚至能装到1U服务器里。

Mini 的"Mini"是指挡板半高+接口换成 micro BNC（不是通道数缩水），4路双向12G-SDI 完整保留，8K60四链路聚合也没减掉。牺牲的是HDMI 2.1和Dolby Vision，换来的是小体积和稍低的价格。

对应的使用场景：

1. 1U收录服务器/边缘机房

这是 Mini 存在的最大理由。广电机房、转播车、新闻中心大量用 1U Dell/Lenovo 机架服务器，全高双槽卡装不进去，半高单槽的Mini正合适。

软收录（Softron MovieRecorder / vMix 24/7录）：4路4K60 并发采，单1U节点能扛4通道。

新闻演播室多通道垫片/备采。

租赁公司OB车里的"高密度收录节点"，一台2U服务器塞两张Mini= 8路4K SDI 采，比堆全高卡省空间。

2. DIT便携车/ 现场调色棚（空间受限）

电影DIT车里空间和散热都紧，URSA/ALEXA 35 的 12G-SDI 直进。

8K RAW 素材进 DaVinci 实时调色监看（12bit RGB 4:4:4 + Rec.2020 没缩水）。

四链路聚合出8K给参考级监视器，或拆4路4K分别走不同软件。

便携机箱（比如 Sonnet Echo Express 之类的外置 PCIe chassis）半高卡兼容性更好。

3. 4K多通道演播室（替代 Quad 2 ）

如果演播室已经上4K信号源，Quad 2（3G-SDI，只到1080p60）就不够用了，Mini 的 12G-SDI 单路能吃4K60。

机位4K60同时采（体育训练复盘、剧院多机位归档、议会/庭审录制）。

SDK 可配每路方向/格式/帧率独立，比如2采2放，或3采1放做即时回放。

4. 胶片/磁带数字化归档（紧凑版）

跟初代8K Pro同样的12bit 4:4:4 无压缩能力，但机箱受限的归档工作站（比如机房统一 1U节点化部署）用 Mini 更合适。Digibeta / HDCAM SR / 胶转 4K 抓轨，RS-422 deck control 走外接，母版质量不掉。

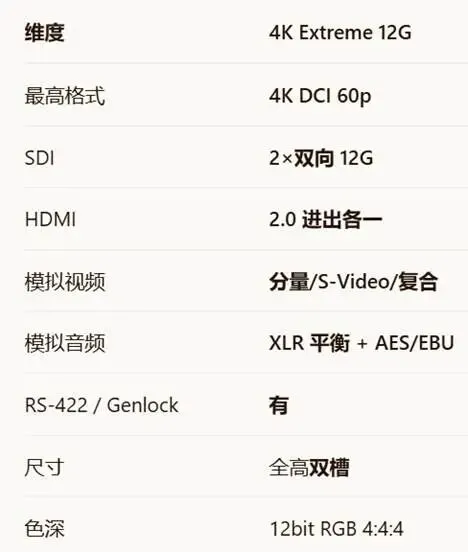

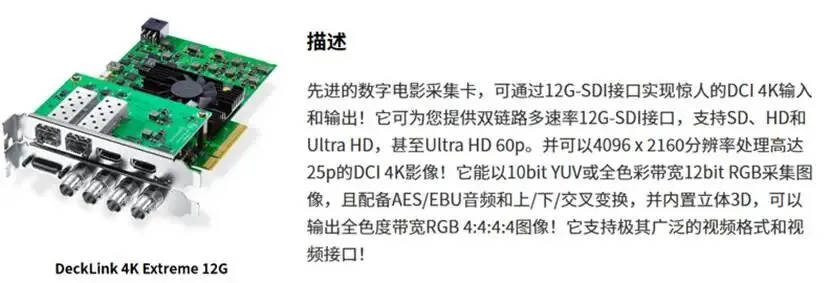

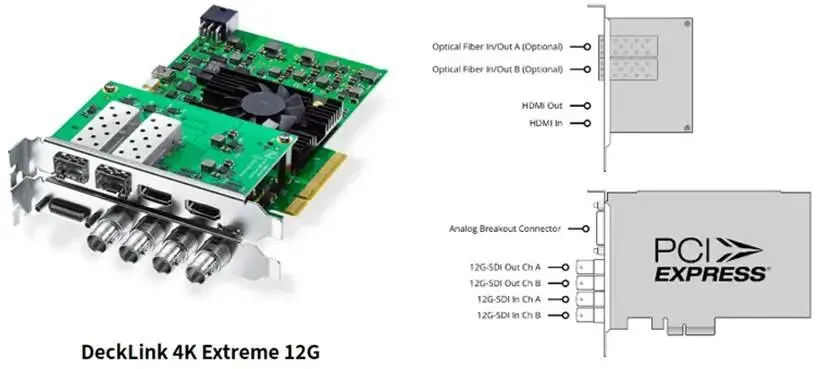

DeckLink 4K Extreme 12G 这张卡在BMD家族里的定位很特别，它是"4K 时代接口最全的一张"，但不是"通道最多的那张"。和8K Pro系列（4路SDI、冲8K）和 Quad HDMI（HDMI 消费源多路）都不一样，它的卖点 2×12G-SDI+HDMI 2.0 双向+模拟分量/S-Video/复合+XLR/AES+RS-422+Genlock全拉满，双槽全高，是decklink采集卡里价格最高的。比较适合"4K单/双路+模拟兼容+传统磁带机+调色监看"传统的专业工作流。

对应的使用场景

1. 4K调色棚/后期审片

12bit RGB 4:4:4 + Rec.2020 + HDR，4K DCI 60p。

HDMI 2.0 出可直连消费级HDR监视器做客户端审片（自动 down-conversion 4K→HD，不用额外转换器）。

双路SDI可以一路进一路出，DaVinci调色实时回环监看。

2. 胶片/磁带数字化归档（这张卡独有的优势）

这是8K Pro系列没法替代它的地方，RS-422+模拟分量/S-Video/复合+XLR/AES齐全，Digibeta / HDCAM SR / Betacam SP / U-matic 这些老磁带机，既要复合/S-Video 模拟进，又要RS-422控制走带（自动 cue 点、批量抓轨）。

胶转的4K抓轨要 12bit 4:4:4 无压缩，这张卡原生支持。

XLR 平衡音频 + AES/EBU 接老录机的数字音频输出，不用外置声卡。

3. 演播室 / Flypack 单双机位（不是多路并发）

注意：这张卡只有 2 路SDI，所以不是拿来替 Quad 2 / 8K Pro 做4+路多机位的。但它的对口用法是：小型 4K 演播室（企业、高校、宗教、电竞馆升级到4K），主机位+全景位两路12G-SDI进，HDMI 2.0 出给客户端监视器。

Flypack（便携式转播背包）里当核心卡，vMix/OBS 做4K60 切换+录播。

体育场馆小演区、音乐厅单双机位 4K 直播归档。

4. HDR 广告/短片调色监看+客户端审片

广告片和短片很多还在 4K DCI 流程里（没上8K）。

SDI 走 12bit 4:4:4 进参考监（Flanders/Sony BVM）。

HDMI 2.0 走消费端，导演/客户拿 LG C系列OLED 就能审 HDR PQ/HLG，自动 down-conversion 不用配额外硬件。

Genlock 三电平同步，多卡多机同步也没问题。

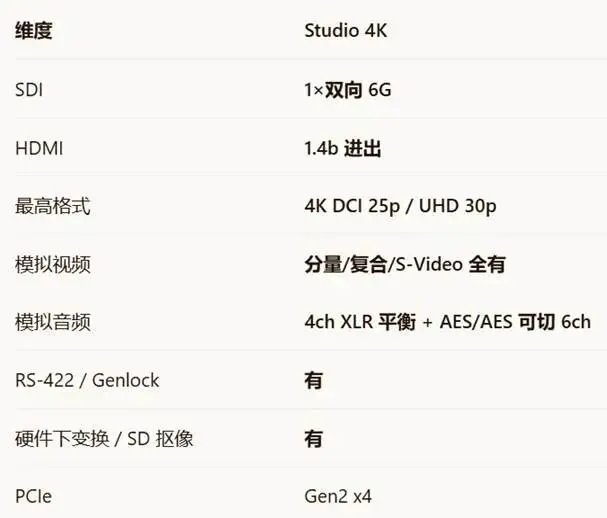

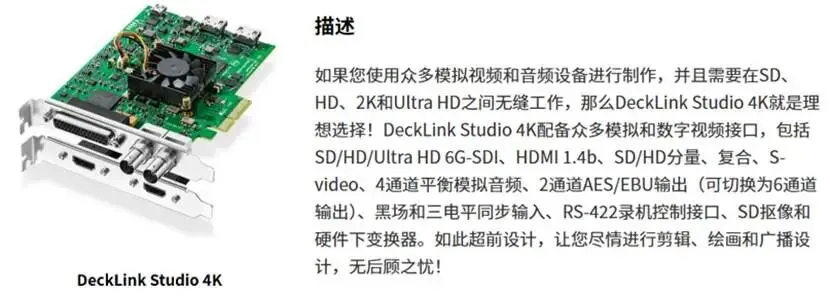

DeckLink Studio 4K这张卡在BMD家族里是个很"杂"的存在，6G-SDI+HDMI 1.4b+模拟分量/复合/S-Video+XLR平衡+AES+RS-422+Genlock，单路双向，全高单槽。

所以它不是"降配版Extreme 12G"，而是另一条赛道，适合"老设备兼容优先+4K30以内+预算敏感"的编辑/归档/轻型演播室。

对应的使用场景

1. 老磁带/胶片归档（性价比首选）

这是 Studio 4K 最能打的场子，比Extreme 12G 更有性价比，但RS-422+分量/复合/S-Video+ XLR/AES全齐，老磁带机一条龙。

HDCAM / HD-D5 / HDCAM SR / Digital Betacam / Betacam SP（复合/S-Video 进）都能完美适配。

RS-422 控制走带自动 cue，批量抓轨。

6G-SDI 采 UHD 30p 4:2:2 归档够用，胶片扫4K DCI 25p也能满足使用。

如果你归档的磁带里还有 Betacam SP 这种只有复合/S-Video输出的，Extreme 12G 虽然也能干，但 Studio 4K价格低，性能也没问题，这是它最值的地方。

2. HD/2K/4K30 剪辑调色监看棚（轻型）

广告公司、设计工作室、高校后期实验室，主流流程还在4K30 / 2K / HD 以内。

单路 6G-SDI 进参考级监视器（Flanders/Sony 老款），HDMI 1.4b 出给客户端 OLED 审片。

Genlock 三电平同步，多卡也能锁。

硬件SD抠像+硬件下变换器内置，做播控设计、图文包装、键信号回放完全可以。

DaVinci / Premiere / AE / FCP全通，SDK免费。

3. 高校/企业/宗教轻型演播室（单机位）

不上 4K60、不冲多路，单摄像机+vMix/OBS做直播。

老摄像机只有复合/S-Video出的（比如十几年前的业务级索尼/松下），Studio 4K能直接进，不用外置转接。

HDMI 1.4b 接消费级监视器/投影做客户端看。

4. 播控回放 / 图文包装工作站

BMD 官方发布稿里把"播出设计、剪辑、绘画、调色、视觉特效"列成 Studio 4K 的主场。典型用法：

电视台/新媒体频道的图文包装机，SDI出键+填充给切换台。

硬件SD 抠像内置，做蓝绿幕键出回放。

广告插播、台标叠加、播控服务器回环。

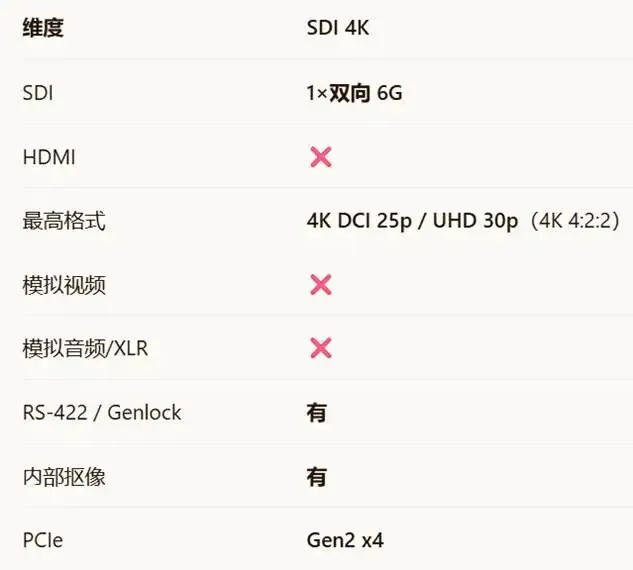

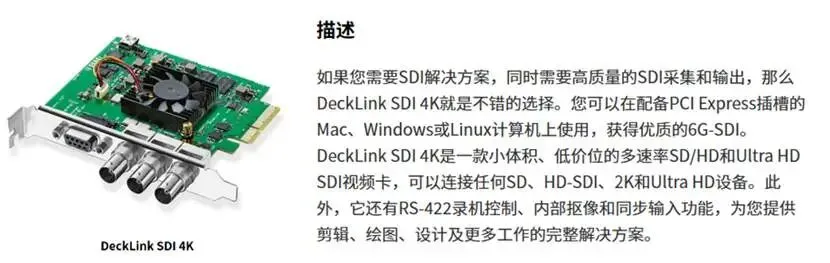

DeckLink SDI 4K 这张卡在 BMD家族里是"纯SDI瘦身版的地板价型号"，6G-SDI单路双向，1×SDI进+1×SDI出+RS-422+Genlock+内部抠像，PCIe Gen2 x4，纯 SDI 链路、单路、4K30 以内、适合预算敏感的用户。

对应的使用场景

1. 单机位 4K30 演播室（企业/高校/宗教/政务，预算敏感的用户）

一台 URSA Broadcast / HDCAM业务机+切换台SDI出，进这台工作站配合vMix/OBS。

纯SDI链路，不需要HDMI接消费监视器、也不需要连接老磁带机素材上载。

学校录课、政务会议、教堂直播、企业宣教，4K30够用。

2. DIT车/现场单机监看收机

电影DIT车里如果只要单路收摄影机SDI信号进做实时备份或监看。

6G-SDI 可以URSA/ALEXA 的 4K DCI 25p / UHD 30p 直出。

Sonnet/Echo 这类外置 PCIechassis 里，Gen2 x4 也够跑单路 4K30。

3. 播控回放/键信号机（播出侧）

BMD 发布稿里把"播出设计、剪辑、绘画、调色、视觉特效"列成它的主场，但更实际的落地是：电视台/新媒体频道的单通道播控回放机，SDI进切换台，内部抠像做台标/字幕叠加。

图文包装工作站，SDI出fill+key 给切换台（单路卡只能走双链？这里注意 SDI 4K 只有单路，fill+key 得靠 4K Extreme 12G 的双 SDI，所以播控如果是 fill+key 双链需求 SDI 4K 不够，单路回放才对）。

广告插播、垫片播放。

4. 轻量磁带归档（但有限制）

RS-422 + 6G-SDI 进，挂 HDCAM SR / Digital Betacam 这类本身 SDI 出的磁带机做批量抓轨是可以的。如果你的归档对象里有 Betacam SP / U-matic 这种只有复合/S-Video 出的老设备，SDI 4K 没模拟口就无法使用，必须选择Studio 4K。所以"磁带归档"场景里，SDI 4K 只对"全 SDI 出的磁带机"成立。

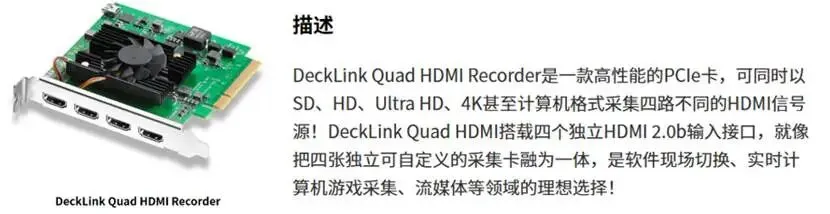

DeckLink Quad HDMI Recorder 这张卡的核心卖点：4×HDMI 2.0b 独立输入，单PCIe 卡，每路格式可不一样。所以"最实用"的场景：信号源本身是HDMI输出、且需要并发多路采集的场合，换成SDI 输出源选择Quad SDI ，这是选型的第一条分界线。

对应的使用场景

1. 电竞馆/游戏直播

PS5、Xbox、Switch、对战 PC，这些设备只有HDMI 输出。一张卡同时进4台主机+一台摄像头/obs画面，软件直接使用vMix/Wirecast切换，做tournament多路推流、打瓦/LOL赛事二路解说都很适合。

这卡支持 DVI 转接，也能采桌面显卡的HDMI输出（最高 2560×1600@60），所以"主机+对战PC+裁判机+全景机"四路齐采是标准流程。

2. 轻量多机位演播室（企业/高校/宗教/电商）

用索尼 ZV-E1、A7S3、FX3 这类微单或无反做直播，clean HDMI 出去进这张卡，比每台机器配一张采集卡省插槽也省成本。四路1080p60或4K30 同时采，vMix/OBS里软件切换，配个半高服务器进机架安装即可。比如电商直播间3–4机位（主机+主播+商品特写+全景）

3. 医疗/工业影像录制（被低估的用法）

内窥镜、超声、手术显微镜、AOI 检测设备、工业相机的 HDMI 输出，往往要求 4:4:4 10bit 无损抓，这张卡正好适合。4K DCI 30p 下 10/12bit RGB 4:4:4 能跑满，多台设备同时录（比如两台术野机+腔镜+监护仪HDMI 转接）。

DaVinci Resolve / Metus Ingest / Softron MovieRecorder 都能适配。

4. 转播车/新闻机房的多通道收录

半高单槽位、PCIe Gen3 x8，插进Dell/Lenovo 机架服务器很稳。BMD 官方描述"新闻演播室、转播车、数据中心常见半高服务器机架"。四路独立在系统里连接四个设备，不同软件还能各占各的通道，比如一路给 vMix 直播、一路给 MovieRecorder 归档、一路给 DaVinci 实时调色监看。

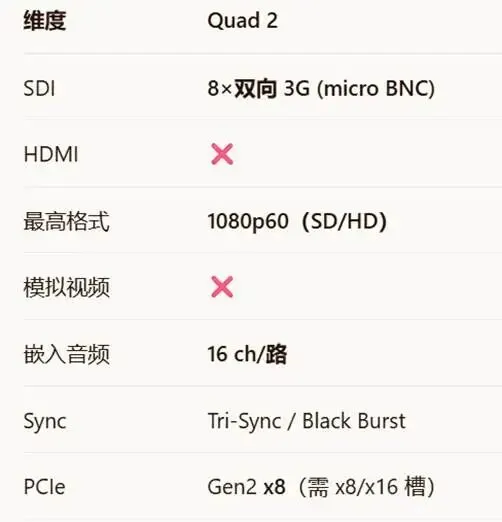

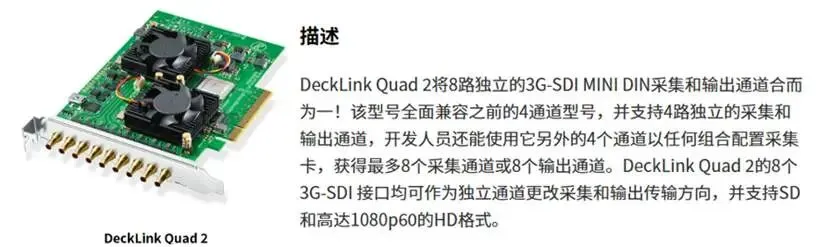

DeckLink Quad 2 这张卡在 BMD 家族里是"HD 多机位并发的性价比之王"：8×3G-SDI 双向（mini BNC / micro BNC），单PCIe槽当 8 张卡用，最高格式1080p60。

关键特性：8个3G-SDI 每个独立可配方向+格式+帧率，可以8进/8出/4进4出/1进7出任意组合，系统里识别为8张独立卡。3G-SDI 最高格式1080p60。

对应的使用场景

1. HD 多机位演播室（最大存量场）

企业宣教、高校精品课、宗教直播、县级融媒、电竞馆HD版，这些场景信号源基本是 HD-SDI 的摄影机/切换台输出：vMix / OBS / Wirecast 里8路 HD-SDI同时进，软件切换+推流+录制一气呵成。

比起使用8张SDI 采集卡省7个PCIe 槽位和一大笔费用。

Tri-Sync / Black Burst 接入，多机多卡同步锁相没问题。

2. 媒体播放服务器/多屏数字标牌

这是Grant Petty发布此款产品时提出的第一条用途，8路SDI出给LED大屏、商场多屏、演播室大屏墙、展会多显示器：8出+0进：单卡挂 8 块屏，CasparCG / Resolume / Ventuz / vMix 全通。

展会、指挥大厅、演播室背景墙、教堂多屏歌词+直播画面分发。

OEM 集成商做播控服务器，1U里安装一张 Quad 2 ，等于8通道播控节点。

3. 播控机房"混用"场景（4进4出经典配法）

广电播控、融媒中心经常要一边采一边放，比如4路卫星信号进来做备采+4路广告/垫片出给切换台：SDK可把8个口任意切方向，同一张卡身兼"收录+播控"两职。

Softron MovieRecorder（Mac）/ Metus Ingest（Win）挂 4 进做 24/7 归档，剩下4出给播控，一台工作站两用。

4. 体育训练复盘/议会庭审/宗教多机位归档

这些都是"多机位HD+长时间录制"的典型：体育馆训练场6–8机位1080p60 同时录，教练即时回放。议会/庭审8机位24/7归档，每条16通道嵌入音频（发言席+环境），Media Express / MovieRecorder 直接挂。

教会4机位（主播+全场+赞美队+翻译）HD直播+归档，vMix 一卡搞定。

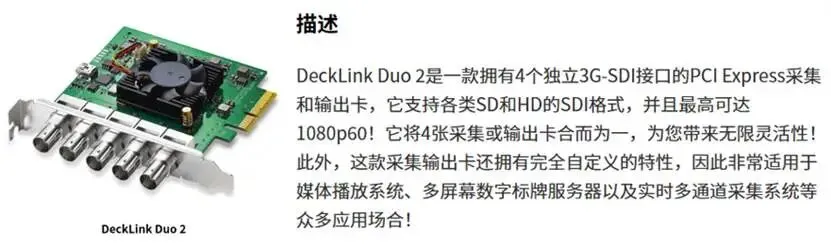

DeckLink Duo 2这张卡在 BMD 家族里是"HD 多路并发的入门款”，4×3G-SDI 双向，单 PCIe 槽当4张卡用，最高规格1080p60，跟Quad 2 是亲兄弟关系：

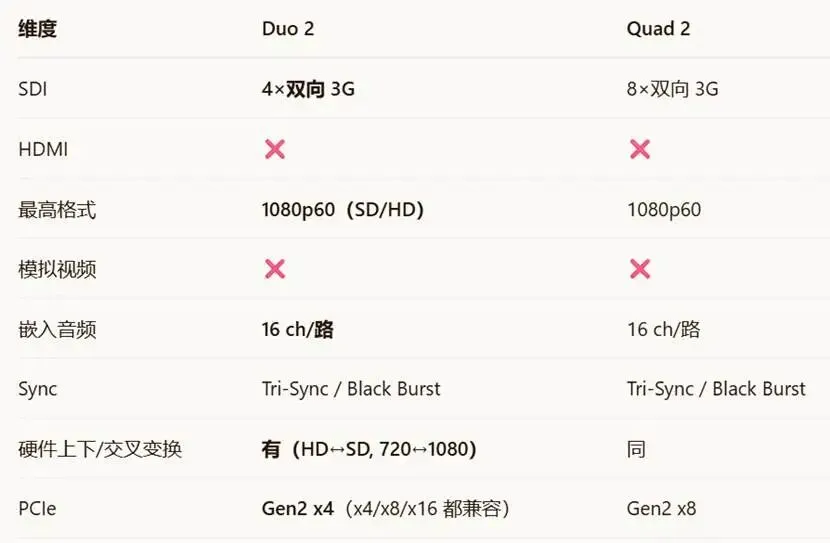

Duo 2 = 4×3G-SDI（"Duo"= 双×双= 4 路）

Quad 2 = 8×3G-SDI（"Quad"= 4×双 = 8 路）

两者都是 3G-SDI、1080p60封顶、PCIe Gen2，区别只在通道数（4 vs 8）和价格差。所以Duo 2的对口场景就是"HD 4路以内并发，不想为Quad 2 多花钱"的那批人。BMD 官方描述："4 separate capture or playback cards in one"，定位是 media playout、多屏数字标牌、实时多通道采集这些轻量多路工作流。

对应的使用场景

1. 小型HD演播室（2-4机位）

企业宣教、宗教直播、县融/校园录播、电竞HD版，机位刚好4个以内：4机位 vMix/OBS同时进，软件切换+推流+录，一张卡搞定。

比Quad 2 省费用，比买4张单SDI 省3个槽位。

2. 轻量播控/多屏数字标牌（4出挂4屏）

BMD 官方宣传的的第一条用途就是 media play-out / 多屏标牌：4出+0进：单卡挂4块屏，CasparCG / Resolume / ProPresenter / vMix 全兼容。

展会小展位、指挥室小屏墙、教会4屏（歌词+直播+经文+通告）。

3. OB 便携 / Flypack 轻量节点：PCIe Gen2 x4 兼容性好的优势在这显出来，x4/x8/x16 都能插，Sonnet Echo / AKiTiO Node 这类外置 PCIe 雷电路由/thunderbolt 3chassis 里跑得动：便携式转播背包（flypack）里当核心卡，2进2出或3进1出灵活配。

现场TOC/OB 车的"轻量收录+返送"节点，一台笔记本+外置 chassis + Duo 2 就能干活

4. 收录+播控混用轻量版（2进2出经典配置）

小型融媒中心、县台播控间常见：2路卫星/线路信号进做备采（MovieRecorder / Metus），2路垫片/广告出给切换台，比分开买采集卡+播放卡省槽位，比 Quad 2 省 费用（如果只要 2+2 不需要 4+4）。

Tri-Sync / Black Burst 接入，多卡同步锁相没问题。

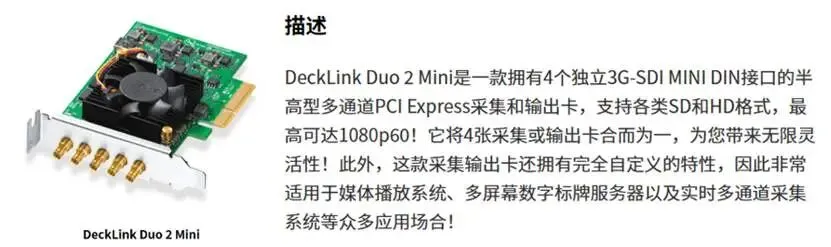

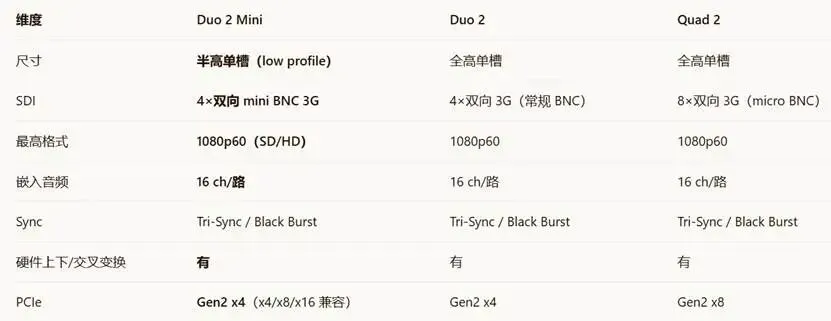

DeckLink Duo 2 Mini这张卡在家族里的身份很干净，它就是 Duo 2 的半高版，不是缩水版也不是青春版，通道数和性能没动，动的是挡板高度和接口密度。Duo 2是全高单槽，Duo 2 Mini是半高单槽，差价只有一百多块，所以选型逻辑跟前面几轮不一样，不是"预算敏感选Mini"，而是"机箱高度决定选谁"。

关键差异就三条：①半高挡板→ 1U 服务器能塞；②mini BNC→ 接口密度更高，但常规BNC 线要转接头（BMD 一般会随卡配或单买）；③价格几乎没差。所以"选 Duo 2 还是 Duo 2 Mini"基本只看机箱——1U 选 Mini，全高塔式/2U 以上选 Duo 2（常规 BNC接线方便）。

对应的使用场景

1. 1U收录/播控服务器（最大存在意义）

这是 Mini后缀存在的唯一理由。广电机房、融媒中心、OB车、新闻演播室大量用1U Dell/Lenovo/超微机架服务器，全高卡塞不进去：软收录（MovieRecorder / Metus / vMix 24/7）4 路 HD-SDI 同时进，单1U节点实现4通道。

播控服务器4出挂4屏（多屏标牌、小演播室返看墙）。

2U里塞两张Mini = 8路HD。

2. HPC /迷你主机/紧凑工作站

適用準系統、HPC、迷您主機：高校机房批量部署的薄型工作站、剪辑实验室的 SFF（Small Form Factor）机型。外置PCIe 雷电路由（Sonnet Echo Express SE/DE、AKiTiO Node Lite）这类 compact chassis半高卡兼容性更好。

编辑师桌上放个SFF小主机+Duo 2 Mini，4路HD采编一体，不占地方。

3. Flypack 便携转播背包（紧凑版）

普通 flypack 用Duo 2 全高也OK，但超紧凑 flypack（比如 2U 以内的小型便携箱）半高卡走线更友好：2进2出或3进1出，vMix软件切换+推流。

现场 TOC、企业活动便携OB、婚礼多机位便携包。

4. 多屏数字标牌 / 媒体播放服务器（4出挂4屏紧凑节点）

CasparCG / ProPresenter / Resolume 用户常见用法：展会小展位、教堂4屏、指挥室小屏墙，整机要塞进浅机柜，1U半高卡是刚需。

连锁店/商场标牌服务器批量部署，1U省机架空间省电

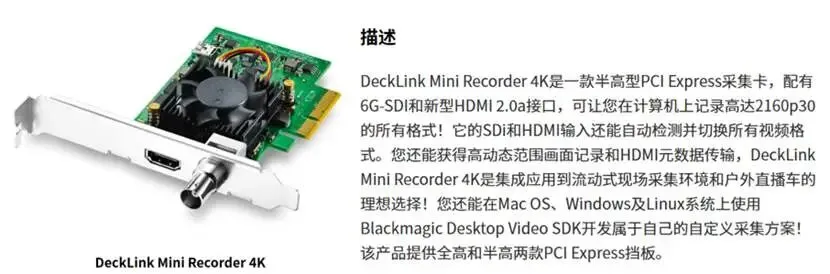

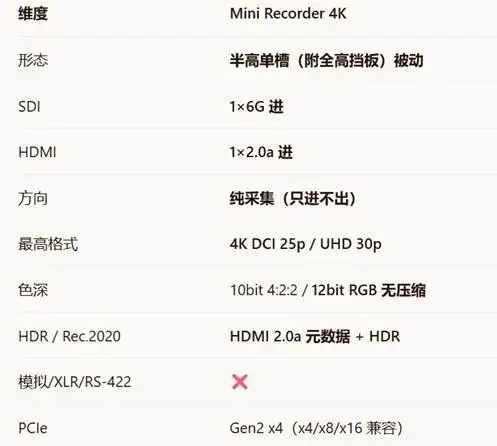

DeckLink Mini Recorder 4K 这张卡在家族里的身份关键词有三个："Mini"（半高单槽）+ "Recorder"（纯采集单向）+ "4K"（6G-SDI + HDMI 2.0a，封顶 2160p30）。

对应的使用场景

1. 1U 单机位收录服务器（广电备采/议会庭审/医疗4K HDMI）

这是它最对应的场景，半高纯采集，1U服务器里安装一张卡做 24/7单机归档：议会/庭审单机位4K30长录（SDI 进，MovieRecorder / Metus / Media Express 挂）。医疗 4K 内窥镜/超声的 HDMI 2.0a 出 → 这张卡直采（HDMI 2.0a 的 HDR 元数据能过，Rec.2020 也支持，手术归档画质够）。

广电备采卫星/线路 4K30信号，1U节点批量部署成本低。

2. 流动OB车/户外直播车紧凑节点

小型 OB 车里空间紧，半高卡+被动散热，不用操心风扇噪音。

单机位收摄像机SDI /切换台PGM出做备采或推流前端。

户外直播车振动环境，被动散热比G2那种主动风扇卡靠谱。

3. DIT便携车/外置PCIe chassis单机收机。

URSA/ALEXA 的 6G-SDI 出 4K DCI 25p / UHD 30p，进 Sonnet Echo / AKiTiO 这类雷电路由 + 笔记本，现场备份/监看。

半高在外置 chassis 里兼容性比全高好。

4. 电竞/游戏 4K30 收录（HDMI 2.0a 直采，有限制）

PS5/Xbox 切 4K30 模式（或 1080p60/1440p60）HDMI 2.0a 直进，OBS/vMix 采，实测 4K30 延迟 ~42ms 零掉帧。

比USB采集盒稳定（PCIe直连无USB 桥接抖帧）。

但这条有硬伤：PS5/Xbox 4K60 输出走 HDCP，HDMI 2.0a 不认HDCP会黑屏，且 6G-SDI 也吃不下 4K60，所以游戏采集只适合 4K30 或 1080p/1440p 60 模式，要 4K60 HDR游戏流得回 Quad HDMI Recorder（Quad HDMI 同样不认 HDCP，PS5/Xbox 4K60 HDR 采不了，这是BMD全家通病，得走 SDI 的相机方案。

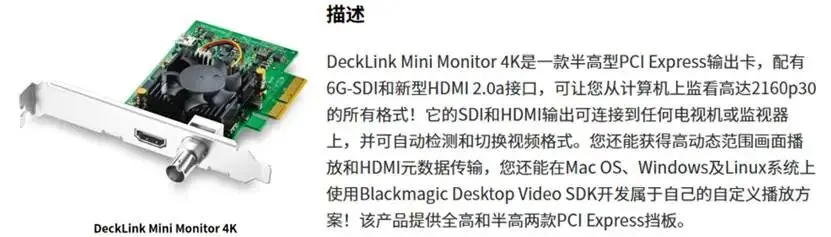

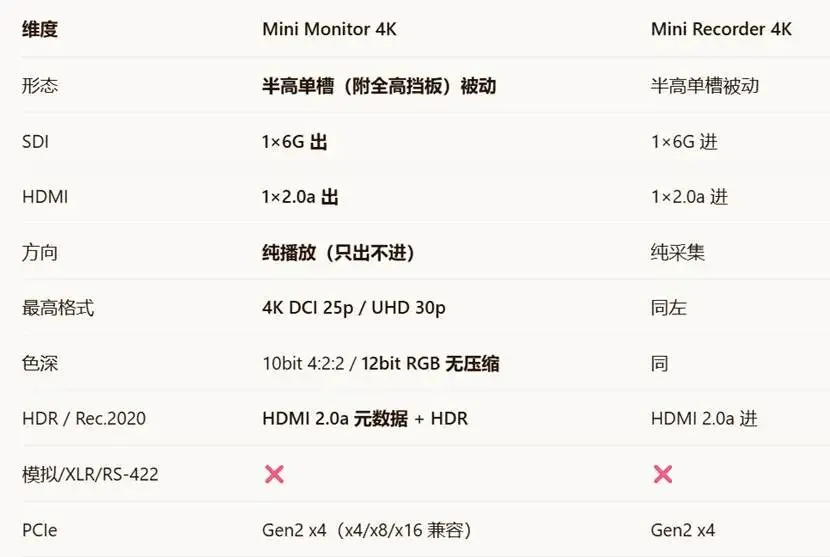

DeckLink Mini Monitor 4K 这张卡Mini Recorder 4K 是镜像兄弟。

Mini Recorder 4K：半高单槽+纯采集（只进不出）+6G-SDI 进+HDMI 2.0a进。

Mini Monitor 4K：半高单槽 纯播放（只出不进）+6G-SDI 出+HDMI 2.0a 出。

BMD官网描述定位："perfect for building low cost broadcast monitoring solutions, as well as digital signage and live playback"低成本监看+数字标牌+现场回放。跟Recorder 4K一样，6G-SDI 封顶 4K DCI 25p / UHD 30p，HDMI 2.0a 出支持 HDR 元数据+Rec.2020，没有采集方向、模拟/XLR/RS-422 全无，被动散热。

关键差异：跟Recorder 4K 比就是进出颠倒，其他（6G、4K30、HDMI 2.0a、半高被动）完全一样。所以"选 Recorder 还是Monitor"不看预算不看机箱，看你只要采、只要放、还是都要，都要的话这张和Recorder 4K各买一张卡也比 Studio 4K便宜不少，但占两个槽位；1U里槽位紧的话 Studio 4K 单槽双向反而更值。这是个常见选型纠结。

对应的使用场景

1. 调色棚/后期监看输出

这是"低成本broadcast monitoring"字面意思的落点：DaVinci / Premiere 时间线 4K DCI 25p / UHD 30p 出，12bit RGB 无压缩 + Rec.2020 + HDR 元数据走 HDMI 2.0a 直连参考监（Flanders/Sony BVM 消费端 OLED 也能审）。

半高被动散热，调色棚静音环境友好。

2. 数字标牌/单屏播控回放

商场/展会/指挥室/宗教场所单屏 4K 回放，CasparCG / ProPresenter / vMix 播控出 SDI 或HDMI 给显示屏。

1U 服务器里安装一张做播控节点，24/7 跑垫片/广告/歌词/公告。

比 Duo 2 Mini（4×3G HD）更适合"单路 4K 播控"，Duo 2 Mini 封顶1080p60，要4K 出只能这张或 Studio 4K。

3. DIT便携车/外置 PCIe chassis 轻量监看

现场DIT车里笔记本+Sonnet/AKiTiO雷电路由，Mini Monitor 4K 出给导演/OLED 审片。被动散热在外置 chassis 小风扇环境里比主动风扇卡稳。

4. 流动OB车/直播车PGM监看输出

"mobile live capture" 虽说的是 Recorder，但OB车里Recorder（采 PGM 备录+Monitor（出给车外监看屏）常成对出现：小型 OB 车 PGM 出给场外 LED /导演监视器。半高被动，OB 车振动 + 空间紧的环境比主动风扇卡靠谱。

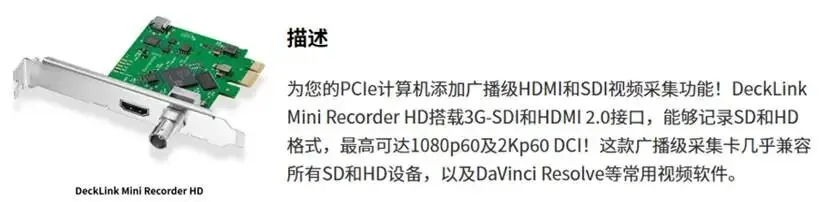

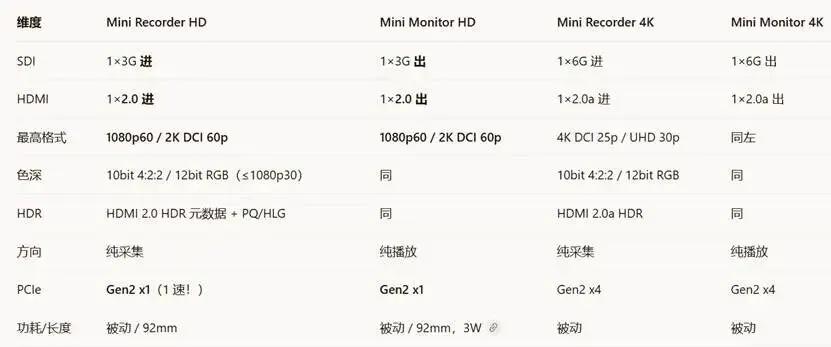

DeckLink Mini Recorder HD 和 Mini Monitor HD 这两张是HD 版的"单向 Mini 兄弟"，跟4K 版是镜像降级关系，4K 版是6G-SDI + HDMI 2.0a、封顶 4K30；HD 版是 3G-SDI + HDMI 2.0、封顶 1080p60 / 2K DCI 60p，定位就是"给每台编辑站/收录节点都用得起广播级 HD 采集/监看。

关键降级点：6G→3G（4K没了，只剩 1080p60/2K DCI 60p）、HDMI 2.0a→2.0（HDR 元数据仍支持，但 4K HDR 采播都没了）、PCIe x4→x1（更省通道）。价格更省。使用场景就不再赘述。

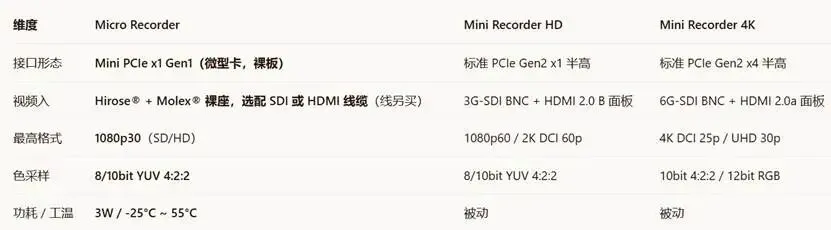

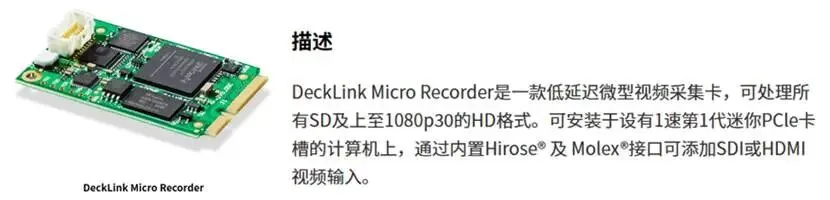

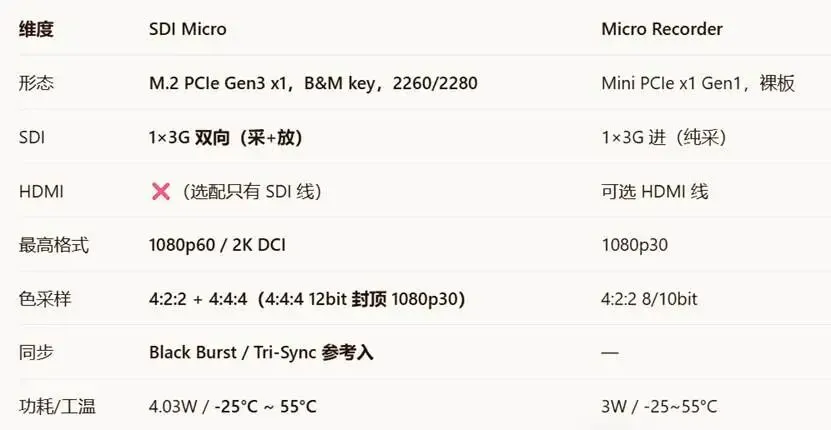

DeckLink Micro Recorder这张卡在家族里是个异类，之前的卡全是标准 PCIe 槽（x4/x8/x16，全高/半高，插塔式/1U/2U 服务器），这张是 Mini PCIe x1 Gen1形态，插的不是服务器 PCIe 槽，是笔记本/NUC/工控主板上原本给 WiFi 卡用的那个 Mini PCIe 槽。BMD 官网把它和 DeckLink SDI Micro（M.2 形态）并列归在"微型卡"这一类，定位原文："low-latency miniature video capture card for all SD and HD formats up to 1080p30"。

三个关键"降级"：①1080p30 封顶不是 60（Mini Recorder HD 能到 60，这张只能 30）；②4:2:2 没有 4:4:4（Mini Recorder 4K 有 12bit RGB，这张没有）；③裸板 + 选配线——卡本体是块小裸板，SDI/HDMI接口要靠 CABLE-BDLKMIR/SDI 或CABLE-BDLKMIR/HDMI 这根转接线（BMD 选配件，单独买），线一头插卡上 Hirose/Molex，另一头是标准 BNC 或 HDMI 母头。

对应的使用场景

1. 嵌入式工控 / NUC / 车载 / 无人机地面站（本命场景）

台商官网原话"可安裝於設有1速第1代迷你PCIe卡槽的電腦上，筆電、NUC、迷妳準系統、微型電腦"，这就是它的主要的使用场景：

NUC / 超微 E300 这类迷你准系统，原本 Mini PCIe 槽空着（WiFi 拆了），插这张卡+选配 SDI线，秒变 HD-SDI 收录节点。

车载转播/应急通信车，空间振动环境，NUC + Micro Recorder 比1U服务器+标准PCIe 卡省空间省电（3W 功耗，-25°C 工温，车载电池扛得住）。

无人机/机器人地面站，图传HD-SDI进NUC做实时录制+AI 推理，Mini PCIe 直连不靠 USB 采集盒（延迟低、不掉帧）。

医疗工控机，手术室里内镜HD出进工控 NUC 做归档，裸板体积小便于安装。

2. 笔记本DIT/现场便携收机（无外置 chassis 方案）

常规 DIT 车要收摄影机SDI 信号，得买 Sonnet/AKiTiO 雷电路由 标准PCIe 卡（比如 Mini Recorder HD）。笔记本如果有 Mini PCIe 槽（老款 ThinkPad/移动工作站常带）：拆掉 WiFi 卡，插Micro Recorder + SDI 选配线，URSA/ALEXA 的 HD-SDI 出（1080p23.98/24/25）直进笔记本做现场备采/监看。

新款笔记本基本砍掉 Mini PCIe 改 M.2 了，所以这条场景只对还带 Mini PCIe 槽的移动工作站/工控本成立。如果是 M.2 槽，BMD家对应的是 DeckLink SDI Micro（M.2 形态，3G-SDI 双向 1080p60）。

3. OEM集成商/分布式微型收录集群

BMD官网和UB页都把 "embedded systems / compact workstations / OEM integration" 列进去：广电/融媒做分布式收录节点，一台 NUC，一张 Micro Recorder = 一个 HD 收录通道，集群部署比 1U 服务器 + Quad 2 经济得多。

播控OEM厂把这张卡焊进自家微型播控盒里当采集前端。

安保/交通的路边机柜，NUC+ Micro Recorder 采 HD-SDI 监控回传。

两个容易忽略的问题：

① 机械干涉警告：HDMI 选配线的连接器高度 8.0mm，但 Mini PCIe 电气规范的高度是 3.0mm，也就是说，插进超紧凑嵌入式壳体（比如某些 NUC 子卡仓、薄型工控机）之前，必须量一下壳内可用高度，否则 HDMI 线座会顶壳。SDI 线（Molex→BNC）一般矮一点，相对安全。

② 选配件别漏买：

卡本体是裸板，不带面板、不带 BNC/HDMI 母头，必须另买：

CABLE-BDLKMIR/SDI（Hirose→SDI 线）

CABLE-BDLKMIR/HDMI（Hirose→HDMI 线）

一张卡只能选一种输入（SDI 或 HDMI 二选一，因为只有一个 Hirose 一个 Molex，但 BMD 文档说"SDI or HDMI video inputs can be added"——单卡单路，不是双路同开）。

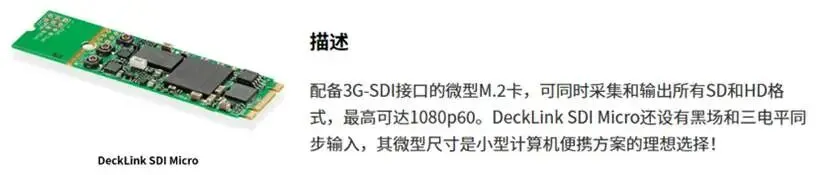

DeckLink SDI Micro 这张卡跟Micro Recorder 是"Micro 系列"亲兄弟，但形态和能力的分水岭很清楚：Micro Recorder = Mini PCIe形态、1080p30、纯采集、要配 Hirose/Molex 线（插老款笔记本/NUC 的 Mini PCIe 槽，那个槽现在新机器基本没有了）；SDI Micro = M.2 PCIe Gen3 x1形态、1080p60、3G-SDI双向（采+放）、也要配选配线（插新款 NUC/工控/移动工作站的 M.2 槽，是 Mini PCIe 的最好替代）。

"最实用场景"跟 Micro Recorder 一样跳出机房/演播室轨道，落到"新款主机只有 M.2 槽没有标准 PCIe / 没有Mini PCIe"这条嵌入式线，而且因为双向，能干的活比 Micro Recorder 多一档。

三个关键升级点对比Micro Recorder：①1080p30→1080p60；②纯采→双向（能放是质变，车载/无人机地面站既能采图传又能放监看，Micro Recorder 做不到）；③M.2 接班 Mini PCIe（新款NUC/工控/移动工作站砍了 Mini PCIe，只剩 M.2 空槽时这张是唯一解）。

对应的使用场景

1. 新款NUC/迷你准系统M.2空槽

Intel NUC 11+/华硕 PN/超微 E300 这类，第二个M.2 常空着（装系统时只用了一个 M.2 走 NVMe，另一个 M.2 闲置），拆 spare M.2 散热盖插这张：3G-SDI 双向，1080p60 采+放一体。比如 NUC 做小型演播室收 PGM + 同时出监看给切换台，一张卡双向搞定。比 Mini Recorder HD（标准 PCIe 半高）省形态适配，NUC 根本没有标准 PCIe 槽，只能走 M.2。比 Micro Recorder（Mini PCIe）,新款 NUC 砍了 Mini PCIe，只剩 M.2.

2. 车载/无人机地面站 / 应急通信车（双向是关键）

这是 SDI Micro 比Micro Recorder 多出来的功能，因为双向：无人机图传 HD-SDI 进（采）→ NUC/工控做 AI 推理/录制；同时放一路给车载监看屏/指挥员。应急通信车 M.2 工控主板+ SDI Micro，一台微型节点同时"收卫星PGM + 出给本地切换台"。Black Burst / Tri-Sync 参考入，多车/多节点同步锁相，OB 级同步能力下放到车载微型节点。4.03W 功耗、-25°C 工温，车载电池/野外环境都比较适合。

3. OEM 集成商 / 嵌入式播控+收录一体盒

BMD 和 TRM 页都把 "OEM integration on motherboard accepting M.2 B/M 2260/2280" 列进去：播控厂把这张 M.2 焊进自家微型播控盒/收录盒，一台盒子同时"采卫星+放垫片"双向跑。分布式 HD 收录集群，NUC + SDI Micro = 单通道 HD 双向节点，比 1U + Mini Recorder HD 更省空间。安保/交通路边机柜，M.2 工控主板 + SDI Micro 采 HD-SDI 监控 + 同时放给本地指挥屏。
