行业企业

中厚板生产线常见故障手册

 作者：本站编辑  2026-07-05 18:31:28  0

中厚板生产线常见故障手册

斯普瑞除鳞优化

中厚板生产线常见故障手册

一线设备人员实用速查 · 覆盖加热‑轧制‑冷却‑矫直‑剪切全流程

适用对象：中厚板厂设备管理人员、点检员、维修工、生产操作工
覆盖区域：加热炉 → 高压水除鳞 → 轧机 → ACC控制冷却 → 热矫直机 → 剪切线 → 冷床
使用建议：按故障现象快速定位，优先查机械‑液压‑润滑，再查电气‑自动化。

一、加热炉区常见故障

加热炉是中厚板生产的"第一道关"，炉况不稳定会直接遗传到后续轧制和板形质量。

1.1 加热温度不均匀（阴阳面）

故障现象	可能原因	处理措施	优先级
板坯出炉后两侧温差＞30℃	烧嘴堵塞或火焰偏斜	清理烧嘴，检查燃气/空气配比	高
同板厚度方向温差大	炉底水管包扎层脱落，局部吸热	停炉检修，重新包扎炉底水管	中
整炉温度偏低	空燃比失调，热效率低	校准空燃比，检查换热器是否堵塞	中

? 现场案例：某厂3500mm中厚板线，坯温不均匀导致轧制时板形单边浪，查因发现东侧蓄热式烧嘴蜂窝体堵塞50%，更换后温差由45℃降至12℃。

1.2 炉底水管"黑印"严重

故障现象	可能原因	处理措施	优先级
板坯下表面对应水管位置温度偏低，轧后板厚不均	炉底水管包扎层磨损或脱落	安排炉修，重新浇筑或包扎保温层	高
黑印位置反复出现，随炉龄增加而加重	包扎材料质量差，耐热层寿命短	改用高铝质或刚玉质耐火材料	中

1.3 出钢机/推钢机故障

故障现象	可能原因	处理措施	优先级
出钢时板坯偏移、卡阻	出钢机齿条磨损、导向轮间隙大	调整间隙，更换磨损齿条	高
推钢机推力不足，坯料推不动	液压系统压力低或推杆变形	检查液压站压力，校正或更换推杆	中
出钢机运行时有异响	齿轮箱轴承磨损或润滑不良	检查油位，轴承测温，必要时开箱检查	中

⚠ 安全提示：加热炉区域设备故障处理时，必须确认炉内无坯或已降至安全温度，防止高温辐射烫伤。出钢机检修需切断液压动力源并上锁挂牌。

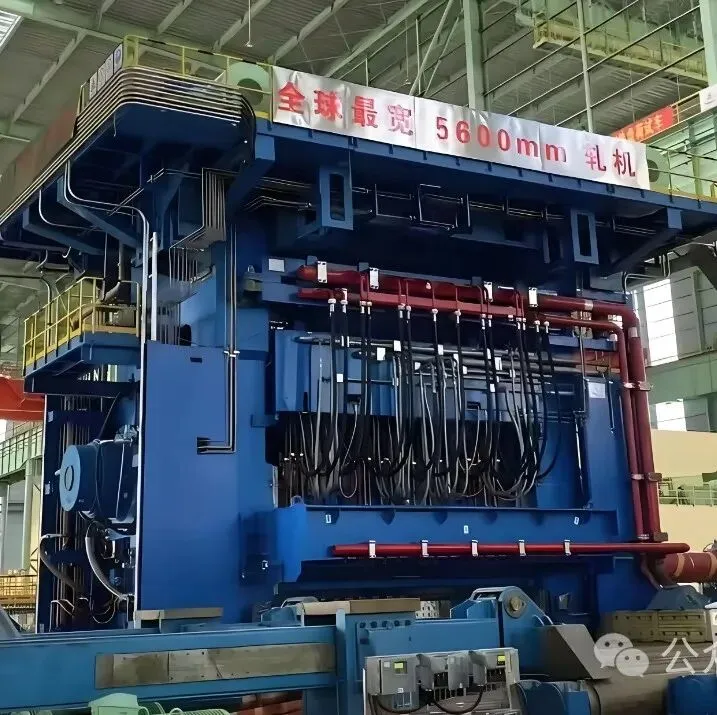

二、轧机区常见故障

轧机是中厚板生产的核心设备，故障影响最大、排查难度最高。

2.1 轧辊轴承温度高/烧轴承

故障现象	可能原因	处理措施	优先级
操作侧或传动侧轴承温度突然升高＞65℃	润滑脂供给不足或油脂变质	检查油气润滑系统，确认喷嘴是否堵塞	紧急
轴承座振动值增大，伴随异响	轴承滚子剥落或保持架断裂	立即停机，抽辊检查轴承	紧急
轴承温度高但润滑正常	辊颈与轴承内圈配合松动（跑内圈）	检查辊颈尺寸，必要时堆焊修复或更换轧辊	高
新换轴承运行不久即温度高	轴承安装不当，预紧力过大	重新安装，按规定扭矩紧固	高

? 现场案例：某厂4300mm轧机，工作辊操作侧轴承温度在轧制第3块板时升至82℃，紧急停机抽辊后发现轴承保持架断裂、滚子散落。原因：油气润滑主管路过滤芯堵塞，该轴承位供油不足。过滤芯更换周期由3个月改为1个月。

2.2 轧机AGC系统响应异常

故障现象	可能原因	处理措施	优先级
厚度偏差超标，AGC补偿不到位	位置传感器（LVDT）零点漂移	重新标定LVDT零点，检查信号线屏蔽	高
AGC动作时液压冲击大，伴随异响	伺服阀卡滞或液压油污染	检查油液清洁度，清洗或更换伺服阀	高
厚度反馈值波动大	X射线测厚仪校准过期或受水汽干扰	清洁测厚仪窗口，重新标定	中

2.3 轧辊辊面缺陷（掉肉、裂纹、剥落）

故障现象	可能原因	处理措施	优先级
板面出现周期性压痕	工作辊辊面局部剥落（掉肉）	立即换辊，轻微掉肉可打磨修复	紧急
辊面出现网状裂纹	辊面热疲劳， Cooling lane不当	检查轧辊冷却水压力及分布，安排磨削	高
支撑辊辊面出现剥落坑	支撑辊疲劳层深度不足或硬度不均	停止使用，送磨辊间大磨削量修复或报废	高

⚠ 技术要点：中厚板轧机工作辊一旦出现辊面裂纹深度＞2mm，必须立即换辊。裂纹在轧制应力下会快速扩展，导致辊面大面积剥落，严重时会造成断辊事故。

2.4 主传动系统故障

故障现象	可能原因	处理措施	优先级
轧机主电机电流异常波动	轧辊轴承阻力增大或电机碳刷磨损	检查轴承温度，检查碳刷长度及接触面	高
减速机有异响	齿轮磨损、断齿或轴承损坏	停机开箱检查，测量齿轮啮合间隙	紧急
万向接轴振动大	接轴轴承磨损或十字轴间隙过大	测量间隙，超过标准及时更换	高
轧制时主传动跳闸	过载保护设定值偏低或电机温度过高	检查过载设定曲线，检查电机冷却系统	紧急

2.5 轧机牌坊窗口磨损

故障现象	可能原因	处理措施	优先级
轧辊轴承座在牌坊内晃动，板厚精度下降	牌坊窗口衬板磨损，间隙超标	更换衬板，调整楔块补偿间隙	高
轧制时牌坊有金属摩擦声	轴承座与牌坊窗口直接接触（衬板已脱落）	立即停机，检查衬板固定螺栓	紧急

三、高压水除鳞系统故障

3.1 除鳞效果差（板面残留氧化铁皮）

故障现象	可能原因	处理措施	优先级
板面除鳞不净，轧后表面有铁皮压入	除鳞喷嘴堵塞或磨损，水形散	清理或更换喷嘴，检查过滤系统	高
除鳞水压力不足（＜18MPa）	高压泵磨损或安全阀泄漏	检查高压泵出口压力，调整安全阀设定值	高
除鳞箱两侧水幕覆盖不全	喷嘴角度偏移或布置间距不合理	重新调整喷嘴角度，补充缺失喷嘴	中

3.2 高压水系统设备故障

故障现象	可能原因	处理措施	优先级
高压泵振动大、噪音异常	泵体轴承损坏或叶轮汽蚀	停机检查，必要时返厂维修	高
除鳞喷嘴雾化严重	喷嘴磨损，孔径扩大	定期更换喷嘴（建议周期：3~6个月）	中

四、ACC控制冷却系统故障

ACC（Accelerated Control Cooling）是中厚板生产中控制组织性能和板形的关键设备，故障直接影响性能和板形合格率。

4.1 冷却不均匀（板形翘曲/性能不均）

故障现象	可能原因	处理措施	优先级
板子出ACC后向上或向下翘曲	上下集管水量配比不当	调整上下水比，检查集管堵塞情况	高
同板横向冷却不均，板形侧弯	侧喷堵塞或集管局部堵塞	清理集管和侧喷喷嘴	高
冷却后板温命中率低	冷却水温度波动大或流量计偏差	检查冷却水温度，校准流量计	中

4.2 ACC设备机械故障

故障现象	可能原因	处理措施	优先级
集管漏水，冷却区地面积水严重	集管接头密封老化或法兰松动	更换密封，紧固法兰螺栓	中
升降挡板动作不到位	液压缸内泄或位置传感器故障	检查液压回路，校准位置传感器	中
辊道电机过热或跳闸	辊道轴承损坏或负载过大（板子卡阻）	检查辊道轴承温度，确认板子运行状态	高

? 现场案例：某厂ACC系统冷却后板形翘曲投诉率骤升，排查发现下层集管第3~7组喷嘴堵塞约40%，原因是冷却水过滤精度不够（＞0.5mm杂质进入）。加装50μm精密过滤后，喷嘴堵塞周期由2周延长至2个月。

五、热矫直机故障

5.1 矫直效果差（板子矫后仍翘曲）

故障现象	可能原因	处理措施	优先级
矫直后板子纵向翘曲未消除	矫直辊辊缝设定不当或辊面磨损不均	重新设定辊缝，检查矫直辊磨损情况	高
矫直时板子打滑，不往前走	入口辊道速度匹配不当或矫直辊表面光洁度差	调整速度匹配，矫直辊表面拉毛处理	中
矫直力异常增大	板子温度过低（＜500℃）或厚度超设定范围	确认板温，调整矫直工艺参数	中

5.2 矫直机机械故障

故障现象	可能原因	处理措施	优先级
矫直辊轴承温度高	润滑不足或轴承损坏	检查油气润滑系统，必要时换辊检修	高
调整辊缝时卡滞	压下丝杆或螺母磨损，润滑不良	检查丝杆螺母间隙，加注润滑脂	高
矫直机机架有异响	牌坊与轴承座间隙过大或紧固螺栓松动	检查并紧固所有连接螺栓，调整楔铁间隙	高

⚠ 安全提示：热矫直机处理时板温通常在500~700℃，操作人员必须穿戴防高温防护用品。矫直辊更换时，必须使用专用吊具，防止辊子滑落伤人。

六、剪切线常见故障

中厚板剪切线包括双边剪、定尺剪、剖分剪，故障类型以机械磨损和液压系统为主。

6.1 剪切质量缺陷

故障现象	可能原因	处理措施	优先级
剪切断面有撕裂带，切口不平整	刀片间隙设定不当或刀片磨损	重新调整刀片间隙，更换磨损刀片	高
剪切时板子移位，切口斜	压料装置压力不足或夹紧力不均	检查液压夹紧系统压力，调整压料力	高
剪切长度偏差大	定尺装置编码器故障或辊道打滑	检查编码器信号，清洁辊道表面	中

6.2 剪切设备机械故障

故障现象	可能原因	处理措施	优先级
剪切时设备剧烈振动	刀片固定螺栓松动或机架螺栓松动	立即停机，全面检查并紧固所有螺栓	紧急
液压剪液压系统压力打不上来	主泵内泄或溢流阀设定值偏低	检查主泵容积效率，重新标定溢流阀	高
剪机齿轮箱油温高	冷却器堵塞或油位过高	清理冷却器，检查油位	中

? 现场案例：某厂双边剪剪切Q690D高强钢板时，刀片寿命仅为剪切普碳钢的1/3。分析发现：高强钢剪切力需求大，原刀片材质（H13）硬度不足。更换为高强度合金工具钢刀片（硬度HRC 52~55）后，刀片寿命提升2.5倍。

七、冷床及精整区故障

7.1 冷床板子散热不均（板形缺陷）

故障现象	可能原因	处理措施	优先级
板子在冷床上冷却后发生翘曲	冷床齿条不平或板子放置位置不当	检查冷床齿条水平度，调整板子落床位置	高
板子表面划伤	冷床齿条磨损或有异物	打磨或更换齿条，清理冷床异物	中

7.2 冷床机械故障

故障现象	可能原因	处理措施	优先级
冷床移钢机动作不到位	液压系统压力不足或位置传感器漂移	检查液压系统，校准传感器	中
冷床链条拉断或脱链	链条磨损或负载过大（板子重叠）	更换链条，检查板子分离装置	高

八、公共辅助系统故障

以下故障虽不直接导致停机，但会间接影响全线设备运行，属于"隐形杀手"。

8.1 液压系统常见故障

故障现象	可能原因	处理措施	优先级
系统压力不稳定，波动大	溢流阀磨损或泵源压力脉动大	检查溢流阀，必要时更换；检查泵源蓄能器	高
液压缸动作缓慢或不到位	缸内密封损坏（内泄）或节流阀调节不当	更换密封，重新调节节流阀	高
油箱油温高＞55℃	冷却器效率低或系统溢流损失大	清理冷却器，检查溢流阀设定值	中
液压油污染快，滤芯频繁堵塞	系统密封不良，粉尘进入或新油未过滤	检查空气滤清器，新油必须过滤后加入	中

8.2 稀油/油气润滑系统故障

故障现象	可能原因	处理措施	优先级
油气润滑各支路供油不均	分配器调节螺母松动或喷嘴堵塞	重新调节分配器，清理喷嘴	高
润滑油箱油位下降快	管路泄漏或轴承座密封损坏漏油	检查管路接头，检查轴承座密封	高
稀油站过滤器压差报警	滤芯堵塞	切换备用过滤器，清洗或更换滤芯	中

8.3 乳化液/冷却水系统

故障现象	可能原因	处理措施	优先级
乳化液浓度偏低，轧辊磨损加快	配比装置故障或补水阀泄漏	检查自动配比系统，人工检测浓度	高
乳化液发臭、变色	杀菌剂不足或循环系统污染	投加杀菌剂，必要时更换乳化液	中
冷却水硬度高，ACC集管结垢	补水水质不达标	检查水质，增加水处理设备或定期酸洗集管	中

九、故障排查实用流程图

? 通用排查思路（适用于90%的机械故障）第一步：确认故障现象
→ 是渐进性恶化还是突然发生？
→ 是单点故障还是系统性问题？

第二步：查"油、水、气"
→ 润滑点供油是否正常？（油气/稀油）
→ 冷却水路是否通畅？（有无堵塞/泄漏）
→ 液压/气动系统压力是否达标？

第三步：测温度/振动
→ 轴承座温度是否异常？（红外测温枪快速筛查）
→ 设备振动值是否超标？（便携式测振仪）

第四步：查近期维修记录
→ 故障点是否刚维修过？（"修出来的故障"占比约30%）
→ 备件是否为新品？（劣质备件是隐形炸弹）

第五步：如果以上都正常，再查电气/自动化
→ 传感器信号是否正常？（万用表/示波器）
→ PLC程序是否有改动？（查操作日志）

十、预防性维护建议

故障发生后抢修，永远不如事前预防。以下是中厚板线设备管理的几条实用建议：

维护项目	建议周期	关键检查点
轧辊轴承温度监测	每2小时	操作侧/传动侧对比，温差＞10℃即预警
油气润滑系统巡检	每班	各支路油滴数，喷嘴是否堵塞
液压系统滤芯更换	1~3个月（视污染度）	滤芯压差，油液颗粒度检测
轧机牌坊衬板间隙检查	每3个月	间隙＞2mm需调整或更换
主传动系统振动检测	每月	电机、减速机、万向接轴振动值趋势
ACC集管清理	每月	逐组检查喷嘴通畅情况
剪机刀片间隙标定	每周	实际间隙与设定值偏差＜0.1mm
全厂液压系统油质检测	每半年	NAS等级达标（一般要求≤8级）
