CCS集成母排生产线的热铆焊接环节，温度控制精度直接决定母排可靠性。±5℃的偏差就可能触发虚焊或过热变形。本文拆解4个常见调试禁区，附温度窗口设定与保压优化方案，帮产线工程师守住良率底线。
很多企业在CCS集成母排生产线的热铆焊接调试阶段都会踩同一个坑：温度看起来"差不多"，焊完抽检也过关，但装机运行三个月后，接触电阻突然飙升，返修成本翻几倍。问题往往出在参数设定的"灰色地带"——热铆不是简单的加热压合，温度、时间、脉冲三者缺一失控，良率就从98%掉到85%以下。
以下4个调试禁区，是我们交付30余条CCS集成母排生产线后总结的高频踩坑点。
误区一：热铆温度直接拉到材料熔点+20℃
很多工程师觉得"温度越高熔得越牢"，把热铆头温度设定在塑胶结构件熔点之上20℃甚至30℃。结果焊点表面熔塌变形，内部铜排与镍片之间的导电层反而被高温氧化，接触电阻从0.5mΩ涨到2mΩ以上。
为什么错：热铆焊接的本质是"受控熔融"，不是"烧熔"。CCS集成母排常用的PA66+玻纤结构件，熔点在260℃左右，热铆头工作温度应控制在熔点-10℃至+5℃的窗口内。超过这个区间，塑胶分子链断裂，结构强度下降40%以上。

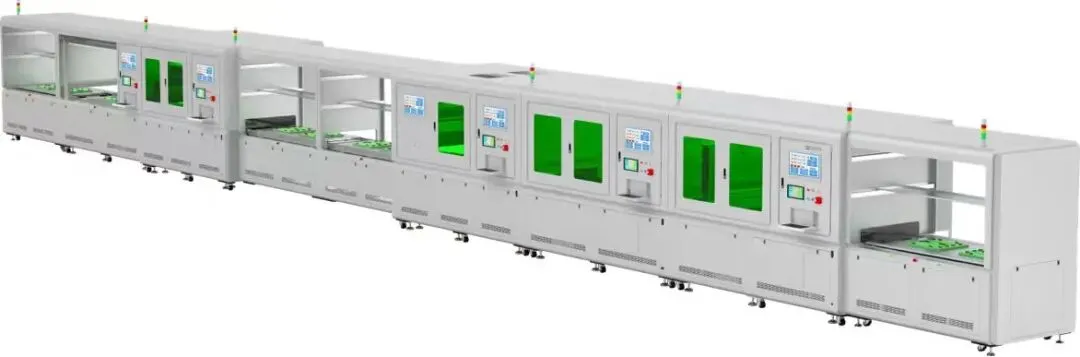

正确做法：先测材料DSC曲线，确定实际熔点。热铆头温度设定为熔点-5℃作为基准，再根据环境温湿度微调。深圳嘉洛智能的CCS集成母排生产线配备闭环温控模块，采样频率100Hz，能将温度波动锁在±2℃以内，从源头避开过热变形。
Q：热铆头温度显示正常，为什么还是虚焊？ A：可能是热铆头与工件接触面热传导不均，建议用红外热像仪扫描实际工件温度，而非只看设备读数。
误区二：温度卡在"最低熔合线"，表面熔了内部没熔
为了防变形，有些产线把温度压到材料最低熔合温度附近，比如PA66设定在255℃。焊完外观合格，但剖切检测发现铜排与塑胶柱之间只有表层0.1mm熔合，内部呈"假焊"状态，振动测试后松脱。
为什么错：热铆焊接需要热量穿透塑胶柱到达铜排接触面，形成3mm以上的有效熔合层。温度仅达最低熔合线时，热传导时间不足，熔深不够，剪切强度只有标准值的60%。
正确做法：以熔点-5℃为基准，保压阶段前3秒做"预热脉冲"，让热量均匀渗透。熔合深度建议控制在3-5mm，剖切抽检比例不低于2%。嘉洛智能CCS集成母排生产线的多动子脉冲系统，能在同一节拍内完成预热-主焊-保压三阶段，熔深一致性控制在±0.3mm。
误区三：保压时间不足，冷却应力留隐患
热铆完成后，塑胶需要足够时间在压力下冷却结晶。有些产线为了赶节拍，保压时间只给2秒，结果焊点冷却收缩不均，24小时后出现应力裂纹，气密性测试漏气。
为什么错：PA66+玻纤的结晶冷却时间约4-6秒（视壁厚而定）。保压时间低于材料冷却需求，分子链来不及有序排列，内应力集中，长期温循测试后裂纹扩展。
正确做法：壁厚2mm以下的结构件，保压时间不低于4秒；壁厚3mm以上，延长至6-8秒。若节拍紧张，可采用分段保压：前3秒高压定型，后3秒低压消除应力。深圳嘉洛智能的设备支持保压时间0.1秒级精调，并自动匹配冷却风扇速率，兼顾节拍与可靠性。
误区四：脉冲次数随意，能量输入"一阵一阵"
脉冲热铆的本意是让能量均匀输入，避免单次高温冲击。但调试时如果脉冲次数设得太多（比如5次以上）或间隔不均，反而造成温度锯齿波动，每次脉冲峰值都冲击材料耐受极限。
为什么错：脉冲次数超过材料热惯性承受范围，热铆头温度在设定值上下±8℃摆动，相当于反复"加热-冷却-再加热"，塑胶疲劳老化，焊点寿命缩短。
正确做法：CCS集成母排的热铆焊接，脉冲次数建议2-3次，单次脉冲时长0.8-1.2秒，间隔0.3秒让热量匀化。总能量输入用"等效温度×时间"公式核算，而非简单叠加脉冲次数。嘉洛智能CCS集成母排生产线的磁悬浮电机多动子技术，能实现8个焊点同步脉冲，各点能量偏差＜3%，杜绝局部过热。
自检清单
1、你的热铆头温度波动范围是否控制在±3℃以内？
2、剖切抽检时，熔合深度是否达到3mm以上且无分层？
3、保压时间是否按壁厚匹配，而非统一用2秒？
4、脉冲次数是否超过3次，或间隔时间过短导致温度锯齿？
经验总结
① 热铆温度不是越高越好，锁在熔点±5℃窗口才是安全区。
② 保压时间是"隐形节拍"，省2秒可能赔48小时返工。
③ 脉冲热铆的核心是"均匀"而非"多次"，2-3次精控优于5次粗放。
CCS集成母排生产线的热铆焊接，避坑的本质是守住参数红线。温度差5℃看似微小，在批量生产中就是良率与客诉的分水岭。把禁区变成清单，调试才有据可依。
