在新能源汽车驱动电机、工业伺服电机等高端制造领域，电机总成的装配质量直接影响整车动力性能、NVH表现和使用寿命。驱动电机总成由转子、定子、壳体等核心部件精密配合而成，其装配涉及转子组装、热套合装、总成测试三大核心环节。传统的人工或半自动生产方式存在精度一致性差、效率低、数据难以追溯等问题。
SNK施努卡针对驱动电机制造特点，推出了驱动电机自动生产线，覆盖从转子组装到电机总成EOL测试的全流程，以4台机器人、9人用工实现180秒/件的稳定节拍，已为多家新能源电驱企业提供可靠交付。本文介绍该生产线的布局方案与技术特点。
说明：本文涉及的工艺参数及效率数据均基于SNK施努卡已交付项目统计，实际效果以现场验证为准。
一、驱动电机总成装配的三大环节与难点
驱动电机总成装配通常划分为三个核心区域，每个区域都有其特定的工艺挑战。
1. 转子组装区域
转子由铁芯、磁钢、轴等部件构成，其组装质量直接决定电机的动平衡与NVH性能。常见难点包括：
- 磁钢插入
：极性装反、漏插、破损导致磁路不对称。 - 叠压锁紧
：铁芯叠压压力不均，高度超差，铁损增加。 - 动平衡校正
：初始不平衡量超标，去重位置不准导致振动。
2. 热套合装区域
定子与转子通过热套工艺实现精密配合。热套温度控制、同心度保证和轴向定位精度是此区域的核心挑战。加热温度偏差或定位不准确，均可能导致定转子扫膛或气隙不均匀。
3. 总装测试区域
总成装配完成后，需进行全面的性能验证。关键检测环节包括绝缘耐压测试、空载/负载性能测试、振动噪音分析及最终的EOL（End-of-Life）综合检测。测试覆盖率与数据准确性是关键指标。
二、SNK施努卡驱动电机自动生产线布局与流程
本生产线占地42m×9m，以4台机器人作为核心执行单元，实现从转子组装到电机总成下线的全流程自动化。

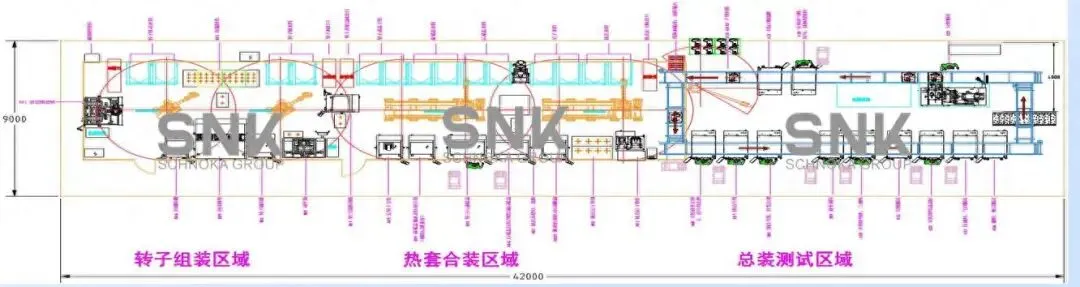

产线整体布局
生产线采用三段式布局结构：
区域 | 功能 | 关键设备/工艺 |
转子组装区域 | 铁芯上料、插磁钢、叠压锁紧、动平衡 | 自动插磁钢机、伺服压装机、动平衡机 |
热套合装区域 | 定子加热、转子压入、冷却固化 | 热套炉、伺服压装合装设备 |
总装测试区域 | 总成装配、拧紧、EOL测试 | 多轴拧紧机、综合性能测试台 |
工作流程概览
- 转子组装
：铁芯、磁钢、轴等零件自动上料，经插磁钢、叠压、动平衡校正后完成转子组件。 - 热套合装
：定子加热至设定温度后，将转子精密压入定子内孔，经冷却固化后完成定转子合装。 - 总装测试
：完成端盖装配、螺丝锁付等工序后，进入EOL测试台进行绝缘、耐压、空载、负载等全项性能检测。
产线核心参数
指标 | 数据 |
占地面积 | 42m × 9m |
节拍 | 180秒/件 |
用工情况 | 共9人 |
机器人数量 | 4台 |
兼容定子外径 | 180~230mm |
产品类型 | 转子 + 电机总成（含EOL测试） |
以上数据基于SNK施努卡已交付项目统计，实际效果以现场验证为准。
三、产线核心技术优势
3.1 三段式布局，流程清晰高效
产线按工艺自然划分为三个区域，各区域之间通过输送线或机器人实现无缝衔接，有效避免工序间积压，确保整线节拍平衡。
3.2 高柔性，兼容多规格产品
通过程序配方管理和快换工装设计，产线可快速切换至不同型号的驱动电机生产。兼容定子外径180~230mm，覆盖主流新能源驱动电机规格，满足多品种混线生产需求。
3.3 少人化、高自动化
全产线仅需9人即可完成从转子组装到总成测试的全部工序，4台机器人承担了精密装配、搬运等核心工作。整线自动化程度高，有效降低对熟练工人的依赖。
3.4 全流程数据追溯
各工位关键工艺参数（压装力、扭矩、温度、测试数据等）自动绑定产品二维码，上传至MES系统，实现一产品一档案的全生命周期追溯。
