展会上看到TMR磁编码芯片180℃---你的测试limit该重写哪些?

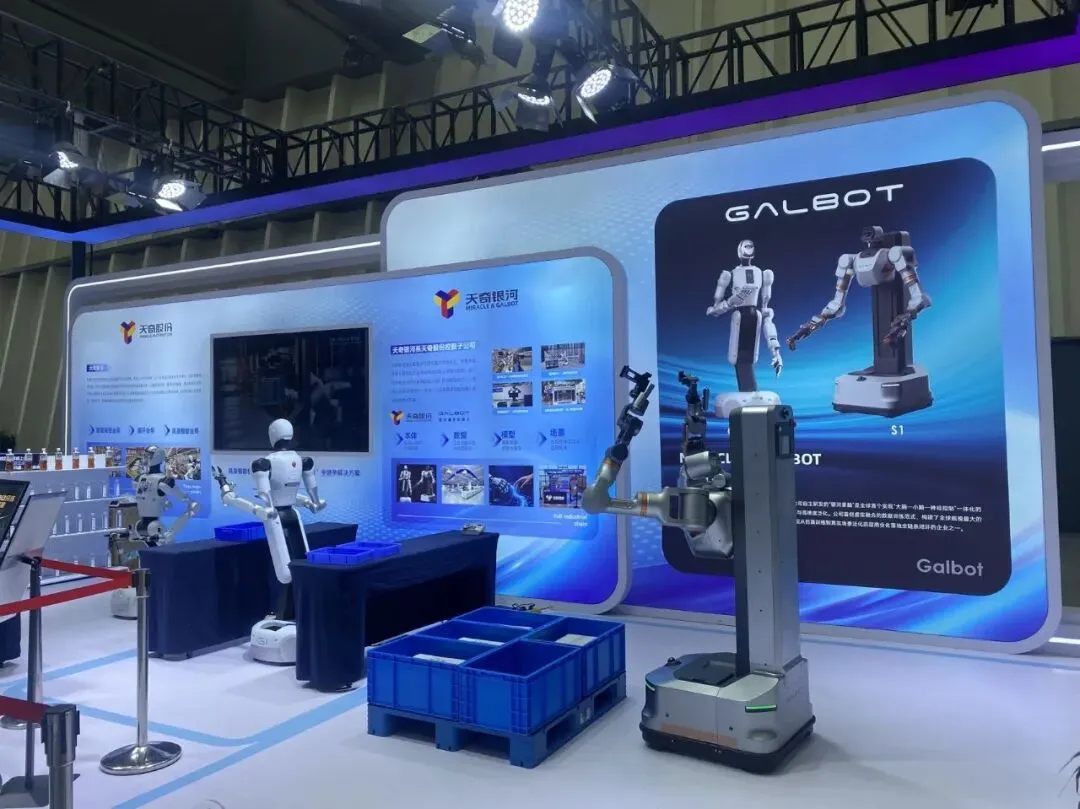

2026年6月11日～6/13日,2026长三角机器人及自动化展览会暨无锡具身智能机器人产业链伙伴大会开幕。开幕现场,一位人形机器人走到嘉宾面前,稳稳递上一瓶矿泉水。

这个动作,放在测试人员眼里,不是"机器人会递水"这个结论,而是一道还没解完的系统测试题。

递水这个动作,涉及至少14个旋转关节、14个线性关节的协同,每条运动链上,编码器都在以微秒级延迟上报位置、速度和方向。任何一个关节的角度误差超差、任何一个传感器的反馈滞后、任何一个时序窗口错位,矿泉水就递不"稳"。

测试研讨社想讨论的不是"展会信息汇总",而是:展会上我们看到了什么新东西,这些新东西,应该让我们在测试策略上做哪些系统性调整?

一、目标先校准:编码器测试到底在测什么

《系统之美》讲系统时特别强调目标。目标一旦错了,系统就会朝着错误方向自我强化。

测试团队也一样。如果目标只是"多加测试项""提高覆盖率""把良率守住",动作看起来都对,但系统会越来越重:测试时间变长,yield loss变高,客户问题没有下降。

编码器测试真正的系统目标,应该是:用可接受的成本,识别对客户有意义的风险,并把这个风险转化为可量产执行的筛选规则。

具体到展会上看到的新进展,目标可以拆成四类风险:

• 角度精度失效——关节运动偏差,客户表现为动作僵硬、轨迹不重复
• 温漂失效——户外、高温、高功率场景下精度下降
• 抗扰失效——电机杂散磁场、变频器EMI、振动导致错位
• 寿命失效——关节模组长时间运行后精度衰减

每一类风险,对应不同的测试项、不同的样品规模、不同的相关性逻辑。

测试人员第一个要问的,不是"这个item过没过",而是"这个item筛的是哪类客户风险,和真实失效有没有correlation"。

二、链路视角:展会上看到的"能力进阶",测试链路打通了没

展会上几个"看不见的"动作,比机器狗、人形机器人列队亮相更重要:

• 中国移动工业具身智能无锡创新基地揭牌
  ——技术研发、测试验证、应用示范三合一
• 5家企业集中投产
  ——智元、斯坦德、智平方、跨维智能、程天科技
• 无锡市算力调度运营平台上线
  ——给机器人仿真测试做底座

这些动作指向一个信号:长三角正在从"造机器人"升级到"造机器人的能力底座"。

但能力底座建好,不代表测试链路就通了。

展会上我们看到编码器相关的国产芯片动作非常多:

• 昆泰芯(CONNTEK)
  的KTM5900方案,基于隧道磁阻(TMR)技术,±0.025°超高角度精度,直接挑战传统光学编码器,已在头部机器人厂商量产
• 昆泰芯(CONNTEK)
  的KTM59系列,24bit绝对角度TMR磁性编码器,2M采样速率,±0.02°非线性误差,支持180000 RPM超高速,系统延时低至0.5μs,覆盖机器人关节电机端与减速器输出端的双端测量
• 纳芯微
  的"霍尔+AMR+TMR+电感式"全技术栈,覆盖在轴、离轴、双码道、中空四种安装
• 中科半导体
  的国内首颗人形机器人关节GaN磁编码芯片,180℃高温下角度精度稳定30~100角秒,温漂0.01~0.03°/℃

但芯片量产爬坡的时候,测试链路通常有三个断点:

断点一:芯片级SOC测试通过,模组集成后失效。SOC芯片测试关注电气性能,模组集成关注的是"芯片+磁路+PCB+结构"子系统行为。两个层级的"测试通过"语义完全不同。

断点二:关节模组台架测试通过,装到机器人上精度下降。模组单轴测试覆盖不全,缺整机联动下的负载、振动、温度梯度场景。

断点三:ATE边缘样品没进EVB复测。ATE给的是大样本统计,EVB给的是真实系统场景。两者必须做correlation,边缘样品要进入复测池。

链路画出来,问题才能暴露。测试人员真正要做的,是把这三个断点一个个补上,而不是在单点上反复加测试项。

三、案例:一个TMR磁编的高温失效,为什么必须用系统思维看

举一个展会上很容易让人忽视、但测试人员必须警惕的例子。

某TMR编码器芯片,在关节模组上跑温循测试,150℃之后角度精度超差。

单点思维处理:温度补偿算法有问题 → 改LUT → 重测 → 还是fail。

系统思维处理:把"芯片-磁路-PCB-结构"拆开看,实际上有四个变量在高温下同时变化:

• 磁环
  高温下磁场强度衰减,剩磁温度系数一般为-0.1%/℃级别
• TMR芯片
  灵敏度随温度变化,虽然做了内部补偿,但补偿模型在150℃区间外推误差会显著上升
• PCB走线
  高温下基材CTE不同,带来应力和形变
• 模组润滑脂
  高温下粘度变化,机械传动间隙改变

任何一个点单独看都可能合理,组合起来才有问题。

测试方案升级:

• 不只测芯片温循,要测"芯片+磁环+PCB"子系统温循
• 不只测静态精度,要在动态负载下扫温
• 引入"灰区样品"做FA追踪,不要直接判Fail就丢掉
• 高温区间要扫描多个电压点,因为高温+低压组合才是真实工况的边界

展会上中科半导体说GaN磁编码芯片180℃稳定工作,这就是在挑战测试人员的温箱上限。如果还按125℃标准扫,就是在用旧温箱测新芯片,风险评估会失真。

四、guard band:不是拍脑袋,是系统缓冲

《系统之美》里有一个很重要的概念:系统需要缓冲。没有缓冲的系统,看起来效率最高,实际上最脆弱。

测试里的guard band,本质就是一种缓冲。但它不是越大越好,也不是为了让人安心随手加一点。guard band应该来自数据,不是来自经验。

编码器测试里典型的guard band来源:

• 角度精度
  ±0.05°,实际给±0.08° → 来源:ATE分布的3σ、EVB复测偏移、长期可靠性数据
• 温箱
  扫125℃,实际跑到150℃ → 来源:客户户外场景、模组温升实测、加速寿命外推
• 转速
  40000 RPM,实际测50000 RPM → 来源:电机高速端瞬态、减速比换算、突发工况
• 振动
  标称10g,实际测30g → 来源:机器人跑跳场景实测、模组共振点扫描

guard band太小,风险逃到客户现场;guard band太大,良率和成本被测试策略吃掉。

真正成熟的测试人员,要能解释每一个guard band背后的系统逻辑:"这个band来自哪个数据,覆盖什么风险,牺牲多少良率,对应哪类客户失效。"

同样,limit也不是单个数字,而是一个系统决策。它连接着设计margin、工艺波动、测试精度、量产节拍、良率目标和客户质量要求。

五、反馈闭环:测试数据要回到设计

《系统之美》强调反馈和延迟。反馈越慢,系统越容易过度反应或反应不足。

测试系统里有很多延迟:CP数据到产品工程师手里有延迟,FT良率异常到测试程序复核有延迟,客户退货到FA结论有延迟,FA结论回到ATE screen又有延迟。

展会上看到的编码器行业新进展,如果不能及时反哺到测试策略,反馈就慢了:

• 中科半导体GaN磁编码芯片180℃工作
  → 我们现在的温箱扫到125℃够吗?要扩到180℃吗?
• 昆泰芯KTM5900/KTM59系列头部量产
  → 双端测量(电机端+减速器输出端)的可靠性数据有没有回流?我们自己的TMR方案要不要也补双端测量验证?
• 纳芯微/昆泰芯24bit级分辨率芯片
  → ATE测试精度(±0.5角秒气浮转台)够不够?24bit的噪声和温漂怎么分离?
• 磁编方案要做到0.05°精度、40000 RPM
  → 我们现有的ATE程序、socket、load board还有没有工艺裕量?

反馈闭环不是"加测试项",是"系统升级"。

测试研讨社更认可的测试人员,不是只会把case跑完的人,而是能设计反馈闭环的人:异常怎么触发,数据怎么归档,边缘样品怎么追踪,FA怎么回流到screen,客户场景怎么映射到ATE proxy,行业新进展怎么反哺到测试策略。

六、ATE+EVB+FA:数据三角形

测试人员最容易陷入的边界误区,是把ATE和EVB看成两套互不相干的东西。

编码器测试的完整数据体系应该是三角形:

• ATE(芯片级SOC测试)
  ——大样本统计,告诉你参数在群体里怎么分布
• EVB(关节模组级测试)
  ——子系统场景,告诉你参数在真实负载下表现
• FA(失效分析)+ 客户RMA
  ——真实失效,告诉你逃逸到客户的case长什么样

ATE Pass但EVB Fail,不能简单说ATE没用;EVB Pass但量产DPPM高,也不能说EVB验证充分。

系统思维要求做correlation:

• ATE的边缘样品在EVB上表现如何?
• EVB的failure mode能不能找到ATE proxy?
• 客户fail样品回到ATE上有没有异常特征?
• 展会上的新芯片信息能不能映射到现有ATE用例?

很多团队的问题是:ATE和EVB数据不在一个系统里,FA和RMA结论又散落在不同人的邮件里。

测试研讨社的建议:建立统一的编码器测试数据中台,把CP、FT、SLT、EVB、FA、RMA数据全部接进来,让这些数据之间能互相解释,而不是各自孤立。

七、五个动作:测试人员看完展会的具体改进

第一,把编码器测试目标写清楚。不是"测过",是"识别对客户有意义的风险"。每一类风险对应一组测试项,而不是反过来。

第二,把"芯片-磁路-模组-整机"链路画出来。识别每个断点,补上对应的测试覆盖。链路画出来,问题才不会被困在单点里。

第三,建立编码器测试的灰区样品库。ATE marginal、EVB marginal、客户退货、FA确认样品都要沉淀下来。展会上看到的新芯片,首批小批量样品更要进入灰区库追踪。

第四,重新评估guard band来源。每个band都要有数据支撑:ATE分布、EVB表现、温度电压corner、lot差异、客户条件、测量误差、长期可靠性。新芯片的guard band要重新评估,不能用旧芯片的band套用。

第五,搭建ATE/EVB/FA数据中台。测试系统的价值不在某一张报表,而在这些数据之间能不能互相解释。中台不是为了好看,是为了让反馈闭环真正跑起来。

结语

测试人员看展会,不是在看热闹,是在看行业风险的变化。

2026长三角机器人展上,编码器这颗"小芯片"的故事很热闹:TMR国产替代、GaN新材料突破、21位分辨率SoC、双闭环关节感知。这些进展背后,是国产机器人产业链从"造得出"走向"造得好"的能力进阶。

但能力进阶不自动等于测试能力进阶。

展会上5家企业集中投产,意味着量产爬坡马上开始。如果编码器测试还在按"出货前抽检"做,量产良率一旦低于95%,整线停摆。

如果说单点思维让测试人员停在"发现问题",系统思维则会推动测试人员走向"定义风险、验证机制、建立闭环"。

这也是测试研讨社最想强调的测试人设:不迷信单个数字,不满足表面Pass/Fail,而是用数据和系统闭环把芯片质量真正守住。

下次再聊展会,我们拆解谐波减速器、力矩传感器、灵巧手的测试要点。

参考资料:

昆泰芯(CONNTEK)KTM5900/KTM59系列TMR磁编码器方案(2025-2026);纳芯微人形机器人磁编码器感知方案(2026);

中科半导体GaN磁编码芯片发布(2026);

《系统之美:决策者的系统思考》;

测试研讨社前文《别再用单点思维做芯片》
