高度自动化灌装生产线是机械设计与自动化控制深度融合的产物。
它的核心设计理念是将传统的机械传动逐步转向全模块化、全伺服控制，通过电脑程序统一协调各个部件，从而实现极高的生产效率与柔性 。
?️ 一、 核心机械模块与结构设计
一条完整的自动化灌装线通常由多个通过传送带无缝衔接的模块组成：
进瓶与输送定位系统：
设计要点：
包含理瓶机、分瓶螺杆或星轮。
设计时需利用空气动力学或机械限位，确保空瓶能自动定向并平稳地按预定间距进入工位 。
定位精度：
在灌装和旋盖工位，必须通过挡瓶气缸、光电传感器和伺服电机实现瓶子的毫秒级精确定位，确保“无瓶不灌装” 。
高精度灌装系统：
多样化灌装方式：
机械结构需根据物料特性（如粘度、是否易起泡）进行针对性设计。
活塞式：
适用于果酱、蜂蜜等高粘度膏体。
蠕动泵/流量计式：
适用于制药或要求无交叉污染的液体，精度可达±0.5% 。
伺服气缸/泵驱动：
通过伺服电机精确控制活塞行程或泵的转速，实现±1%甚至±2克以内的灌装精度 。
防滴漏与回吸设计：
灌装阀必须配备机械回吸装置，在灌装结束瞬间吸回阀口残留液体，防止瓶口挂液、污染瓶身 。
自动封盖/旋盖系统：
抓盖与旋紧：
包含自动理盖、抓盖机械手和旋盖头。设计时需考虑扭矩控制，确保盖子旋紧且不滑牙、不压坏瓶口。
适应性设计：
针对螺纹盖、按压盖、泵头盖等不同盖型，需设计可快速更换的旋盖模具 。
贴标与后道包装系统：
智能贴标：
采用伺服驱动贴标机，结合视觉定位，确保标签贴合精准、无气泡 。
装箱码垛：
集成协作机器人或自动开箱、装箱、封箱机，实现从成品到入库的无人化操作 。
⚙️ 二、 自动化控制与智能化设计
机械设计的“高度自动化”离不开强大的“大脑”和“神经”：
全伺服与PLC控制：
摒弃传统的机械凸轮联动，采用PLC（可编程逻辑控制器）作为核心，配合伺服电机驱动。这使得产线换型时无需更换复杂的机械零件，只需在触摸屏（HMI）上调用配方参数即可 。
在线视觉与质量检测：
在产线关键节点集成工业相机和传感器，对液位高度、瓶盖密封性、标签位置进行100%在线拍照比对，自动剔除不合格品 。
数据追溯与CIP清洗：
CIP（原位清洗）：
管道和罐体设计需支持自动化清洗，通过传感器监测废液电导率，自动判断清洗是否达标，杜绝交叉污染 。
数据互联：
整线需与MES（制造执行系统）或ERP系统打通，实时上传产量、能耗、质量数据，实现全流程可追溯 。
一条高度自动化的灌装生产线，不仅要精通机械结构、材料选型（如食品级不锈钢）和卫生设计，更需要深入理解伺服控制、传感器应用以及工业物联网技术。
未来的竞争不仅仅是单台设备的比拼，更是整线智能化、柔性化以及全生命周期服务能力的综合较量。

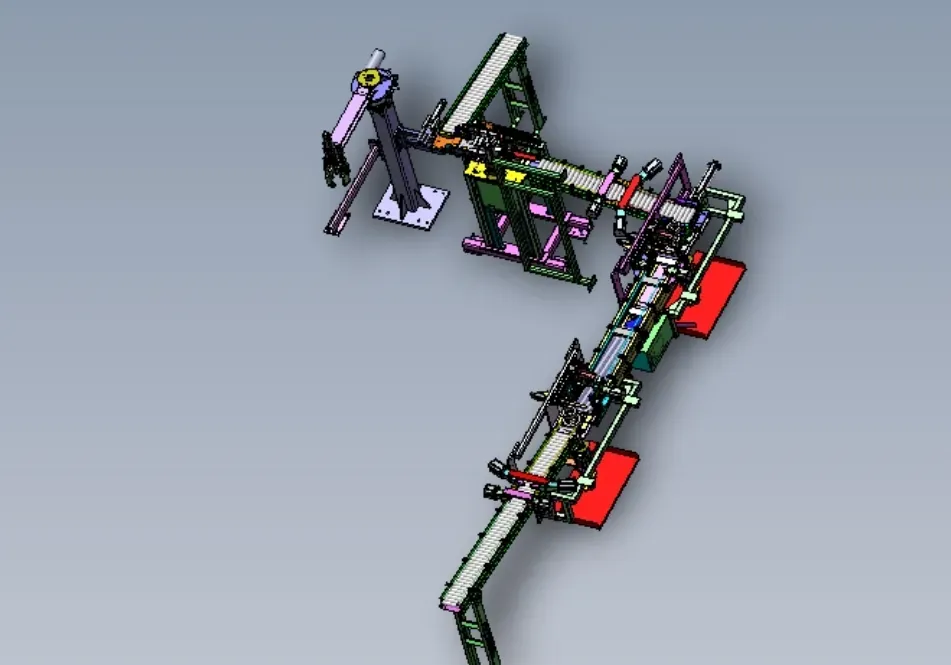

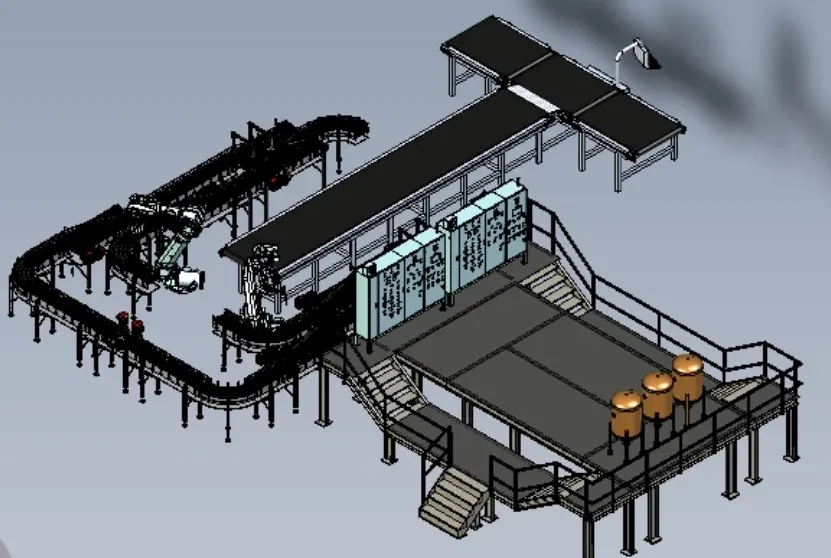

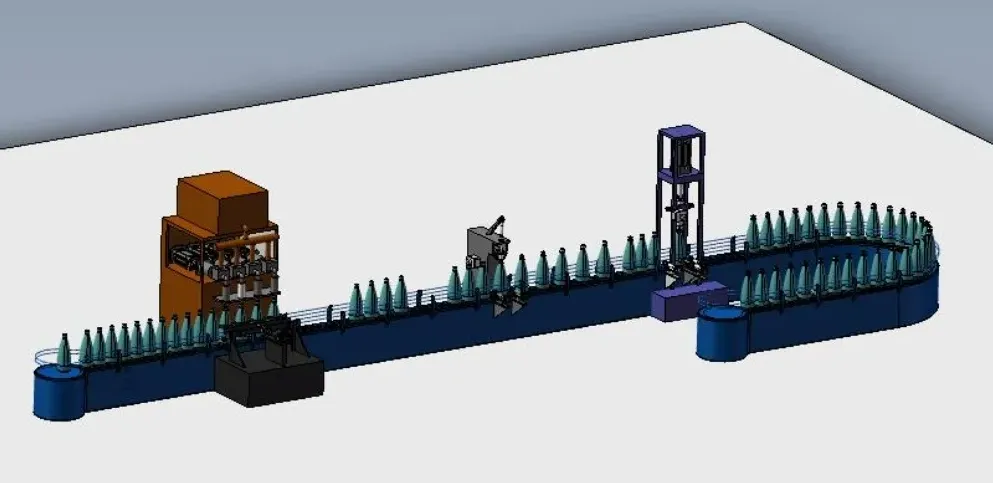

高度自动化灌装生产线三维建模图纸
链接: https://pan.baidu.com/s/1unpAEGCDgeDcvEJKy3jVPA 提取码: bcg6
（注3D图纸与前文并无关联，同类型设备供参考！）
