01
项目介绍
建设地点：福建省厦门市
工程规模：金属屋面系统面积约 4.7万㎡
屋面类型：270°咬合连接压型镀铝锌钢板+铝合金装饰板屋面系统
结构类型：钢桁架
建设单位：厦门国贸会议中心有限公司
设计单位：杭州中联筑境建筑设计有限公司、东南大学建筑设计研究院有限公司
02
工程概况

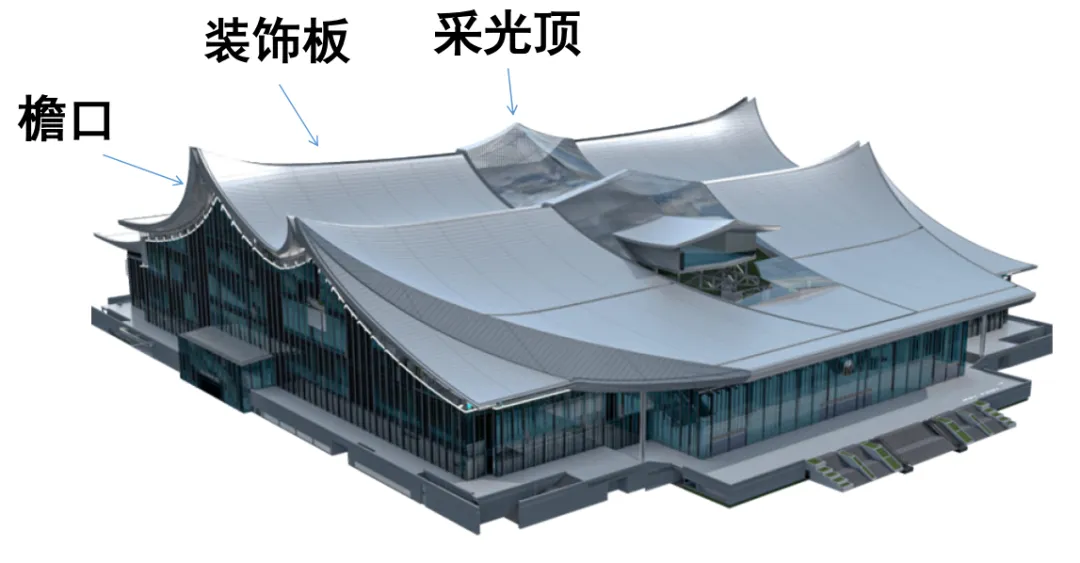

会议中心金属屋面工程由约 47000 ㎡咬合连接压型镀铝锌钢板+铝合金装饰板屋面系统、约10000 ㎡采光顶，约17200 ㎡蜂窝铝板檐口组成，建筑高度 70 m ，最大跨度 81 m。
03

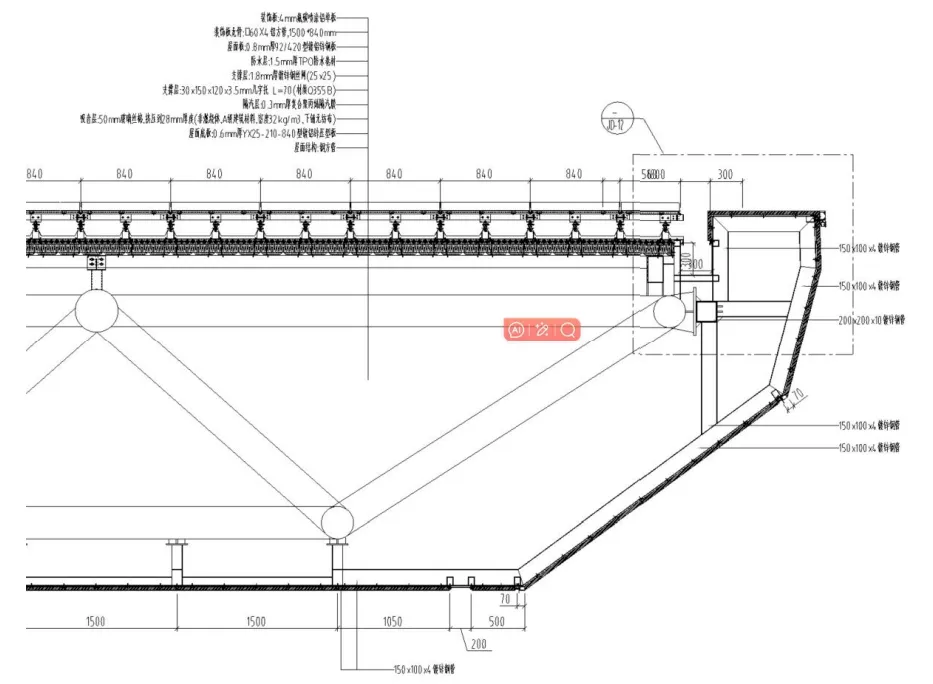

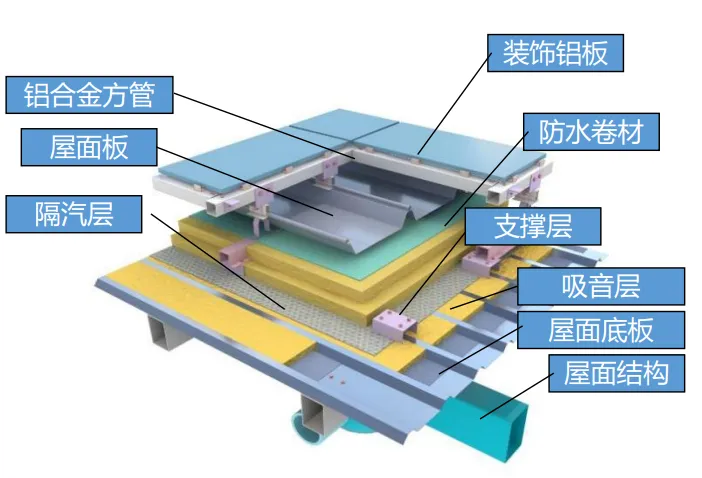

金属围护系统构造
◆ 装饰层：4mm厚氟碳喷涂铝单板
◆ 装饰层龙骨：铝合金方管
◆ 屋面板：0.8mm厚，270°咬合连接压型镀铝锌钢板屋面板
◆ 防水层：1.5mm厚TPO防水卷材
◆ 保温层：50mm+75mm厚岩棉板
◆ 屋面板固定支架支托：3.5mm厚几字型檩托
◆ 隔汽层：0.3mm厚复合聚丙烯隔汽膜
◆ 吸声层：40mm厚玻璃丝棉，下铺无 纺布
◆ 底板：0.6mm厚镀铝锌压型钢板
◆ 檩条系统
◆ 装饰层：35mm厚蜂窝铝板
◆ 装饰层龙骨：钢方管
04
系统安装
檩条安装

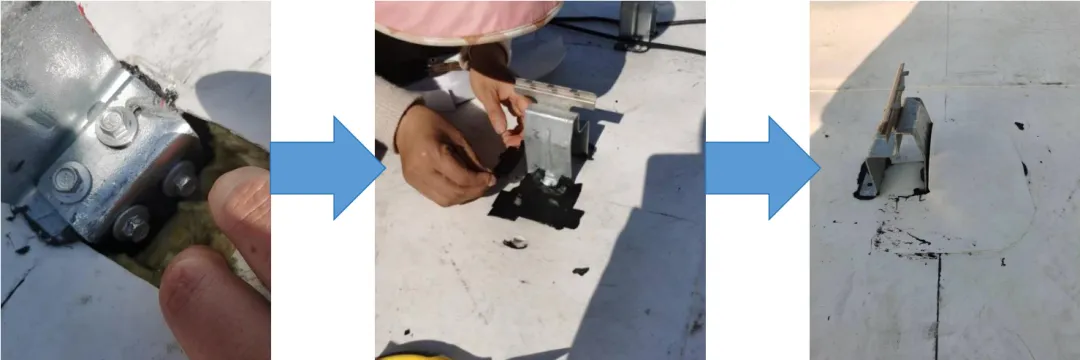

底板及屋面板固定支架支托安装
隔声层安装

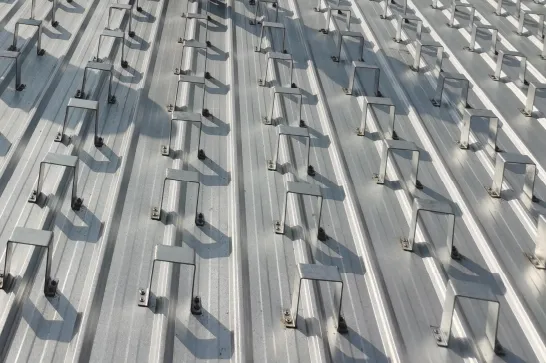

屋面板固定支架及屋面板安装

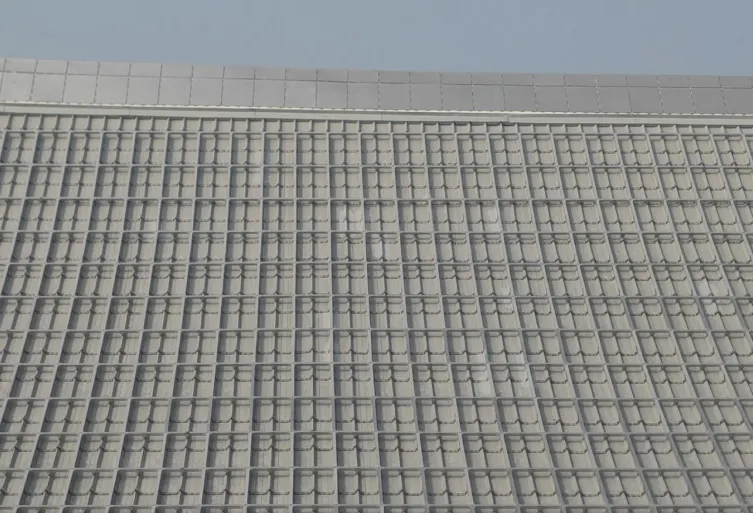

装饰板龙骨安装

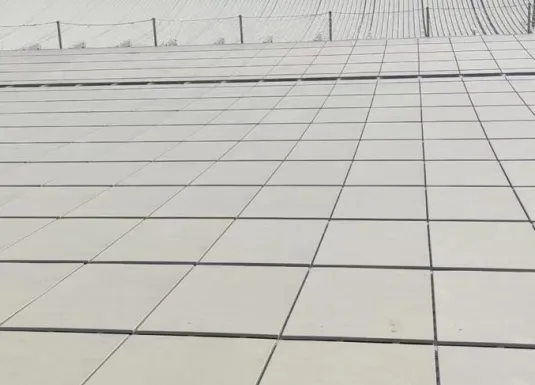

屋面装饰板板安装
防雷接地系统安装
檐口装饰板安装
05

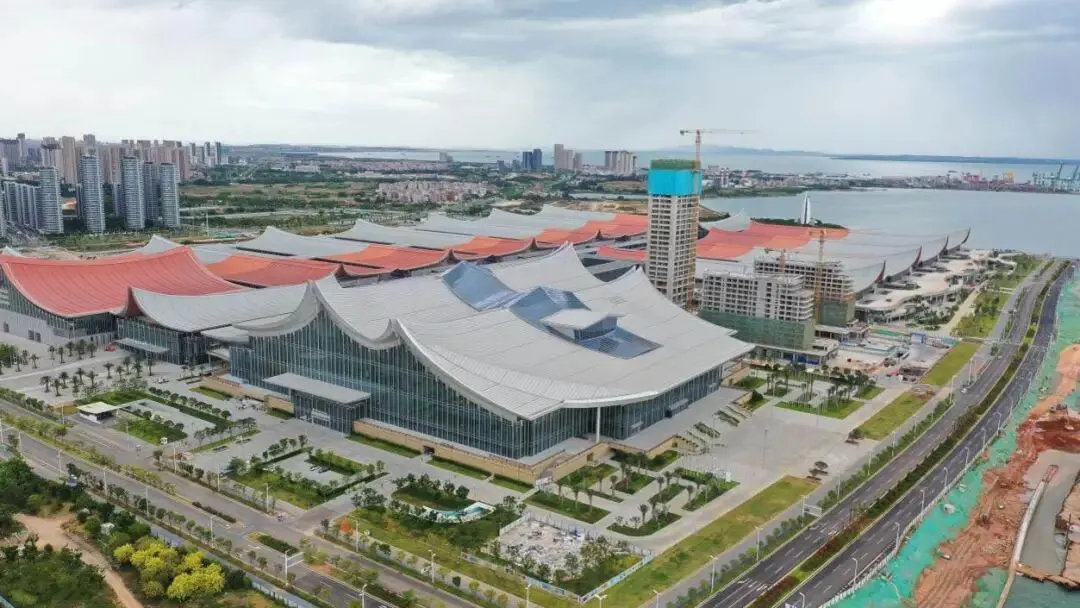

工程实景
06
主要材料供应商
彩涂/镀层钢板：山东冠洲股份有限公司、首钢集团有限公司
铝合金板：四川美索亚科技有限公司
防水卷材：深圳市卓宝科技股份有限公司
保温材料：南京彤天岩棉有限公司
隔汽材料：江苏科德宝建筑节能科技有限公司
自攻螺钉：德事隆紧固系统(无锡)有限公司
